Szuflada zaczyna się zacinać, a wózek maszyny traci płynność ruchu? W obu przypadkach winna może być źle dobrana prowadnica, choć mechanizm pracujący w meblu i element używany w obrabiarce mają zupełnie inne wymagania. Poniżej porządkuję najważniejsze rodzaje prowadnic, pokazuję ich zastosowanie, ograniczenia oraz podpowiadam, jak dobrać rozwiązanie do obciążenia, dokładności i warunków pracy.
Dobór prowadnicy zależy przede wszystkim od obciążenia i warunków pracy
- Prowadnice rolkowe są ekonomiczne i wystarczają do lekkich szuflad.
- Prowadnice kulkowe oferują płynniejszy ruch, pełny wysuw i większą nośność.
- Prowadnice dolnego montażu poprawiają wygląd mebla, ale wymagają dokładniejszego wykonania.
- Szyny profilowe sprawdzają się w maszynach wymagających sztywności i precyzji.
- Prowadnice ślizgowe dobrze znoszą pył, opiłki i brak regularnego smarowania.
- Przed zakupem trzeba sprawdzić udźwig, długość, wysuw, luz i sposób montażu.
Jak dzielić prowadnice i co naprawdę odróżnia poszczególne typy
Prowadnica utrzymuje element w określonym torze i pozwala mu przesuwać się z możliwie małym oporem. W szufladzie prowadzi korpus względem szafki, a w maszynie umożliwia ruch stołu, głowicy, chwytaka lub bramy. Sam wygląd często myli, dlatego przy wyborze patrzę najpierw na rodzaj kontaktu roboczego, a dopiero później na cenę czy sposób wykończenia.
Najprostszy podział obejmuje prowadnice rolkowe, kulkowe, ślizgowe i wałeczkowe. Występują też warianty wynikające ze sposobu instalacji, między innymi boczne, dolne, podwieszane, teleskopowe oraz profilowe. Jeden model może należeć do kilku grup jednocześnie, na przykład prowadnica kulkowa może być teleskopowa i przeznaczona do montażu bocznego.
W meblarstwie liczy się głównie komfort wysuwania, nośność, wygląd oraz łatwość montażu. W przemyśle maszynowym dochodzą sztywność, dokładność, prędkość, obciążenia momentem i odporność na zanieczyszczenia. To dlatego prowadnica dobra do szuflady warsztatowej nie będzie automatycznie odpowiednia do osi frezarki.
Ruch toczny i ślizgowy
W prowadnicach tocznych kulki lub wałeczki oddzielają współpracujące powierzchnie. Zmniejsza to tarcie i umożliwia płynny ruch, ale wymaga dobrej geometrii, ochrony przed brudem oraz właściwego smarowania. Prowadnica ślizgowa pracuje bez elementów tocznych, więc zwykle jest prostsza i bardziej odporna na zanieczyszczenia, lecz ma większy opór i może szybciej się zużywać.
Prowadnice meblowe do szuflad i wysuwanych elementów
W meblach spotykam przede wszystkim prowadnice rolkowe, kulkowe, ukryte oraz teleskopowe. Dobór warto zacząć od pytania, co będzie przechowywane w szufladzie. Bielizna, dokumenty i lekkie akcesoria nie wymagają tego samego mechanizmu co garnki, elektronarzędzia albo zapas metalowych okuć.
Rolkowe rozwiązanie do lekkich szuflad
Prowadnice rolkowe mają prostą konstrukcję i najczęściej wykorzystują rolki z tworzywa. Są lekkie, niedrogie i łatwe do zamontowania, dlatego dobrze pasują do komód, szafek pomocniczych oraz prostych mebli warsztatowych. Ich ograniczeniem jest mniejsza sztywność i zwykle częściowy wysuw, przez co tylna część szuflady pozostaje mniej dostępna.
Przy prawidłowym montażu taki system może działać przez lata, ale nie lubi przeciążania ani krzywego korpusu. W praktyce częsty błąd polega na traktowaniu deklarowanego udźwigu jako zgody na stałe obciążenie graniczne. Bezpieczniej zostawić zapas i przyjąć, że szuflada będzie pracowała dobrze przy obciążeniu wyraźnie mniejszym od maksymalnego.

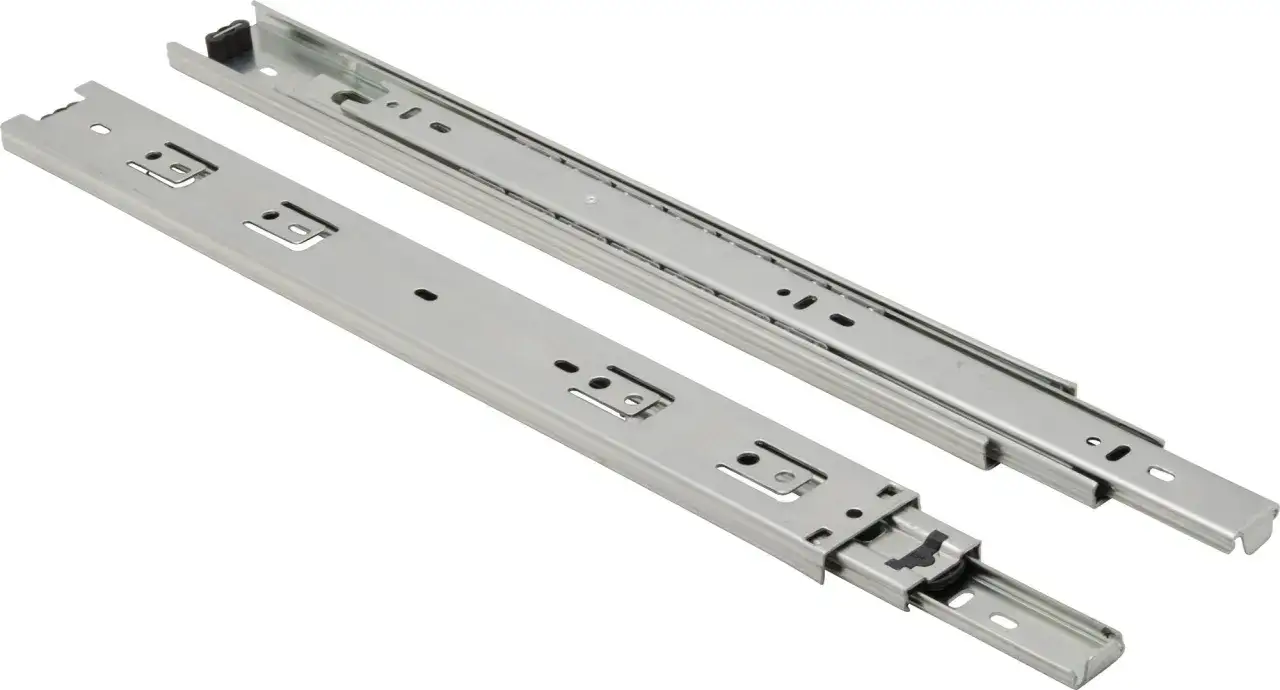

Kulkowe prowadnice do częstego i cięższego użytkowania
Prowadnice kulkowe korzystają z łożyskowanych kulek, które poruszają się między stalowymi profilami. Zapewniają płynniejszy ruch, lepsze podparcie i często pełny wysuw, czyli dostęp do całej zawartości szuflady. Występują w wersjach o nośności około 25-45 kg, a modele wzmocnione mogą osiągać 70-100 kg, zawsze zgodnie z kartą konkretnego produktu.
To rozsądny wybór do kuchni, warsztatu, szaf serwerowych i mebli biurowych. W codziennym użytkowaniu szczególnie wygodne są modele z odpinanym elementem wewnętrznym, ponieważ można wyjąć szufladę i łatwiej ją zamontować. Trzeba jednak pamiętać, że stalowa prowadnica wymaga ochrony przed wilgocią i opiłkami.
Systemy dolnego montażu i funkcje dodatkowe
Prowadnice dolnego montażu ukrywa się pod dnem szuflady. Dzięki temu boki pozostają niewidoczne, a mebel wygląda lżej i czyściej. Taki system często łączy się z cichym domykiem, czyli mechanizmem, który wyhamowuje szufladę i sam ją dociąga na ostatnich centymetrach.
Funkcja push to open pozwala otworzyć front po lekkim naciśnięciu, bez uchwytu. Jest wygodna w nowoczesnych zabudowach, ale wymaga dobrze ustawionych szczelin i stabilnego korpusu. Jeżeli szuflada jest ciężka, przekoszona albo zbyt ciasno spasowana, sam mechanizm nie naprawi problemu i może szybciej się zużywać.
Typowe długości prowadnic meblowych mieszczą się mniej więcej w zakresie 250-750 mm. Warianty techniczne mogą być dłuższe, nawet do około 1200 mm. Przed zakupem trzeba zmierzyć nie tylko długość szuflady, ale również szerokość korpusu, wymagany luz boczny i sposób mocowania. W wielu prowadnicach kulkowych boczny luz wynosi około 12,7 mm na stronę, lecz ostatecznie decyduje instrukcja producenta.
Prowadnice liniowe w maszynach i wyposażeniu warsztatu
W maszynach ruch odbywa się zwykle po szynie, wale albo płaskiej bieżni. Najbardziej popularne są prowadnice szynowe profilowe, prowadnice na wałkach okrągłych, systemy rolkowe oraz rozwiązania ślizgowe. Ich wybór wpływa na dokładność osi, hałas, trwałość i bezpieczeństwo całego urządzenia.
Szyny profilowe z wózkiem kulkowym
Profilowa szyna liniowa ma utwardzoną bieżnię oraz wózek, w którym kulki krążą w obiegu zamkniętym. Taka konstrukcja dobrze przenosi obciążenia w kilku kierunkach i pozwala uzyskać mały luz. Stosuje się ją w obrabiarkach CNC, drukarkach przemysłowych, automatyce oraz urządzeniach pomiarowych.
Największą zaletą jest precyzja połączona ze sztywnością. Wadą pozostaje wrażliwość na błędy montażowe. Szyna musi być osadzona na odpowiednio przygotowanej powierzchni, a równoległość kilku prowadnic trzeba kontrolować, ponieważ nawet niewielkie przekoszenie zwiększa opory i obciążenie wózków.
Prowadnice wałeczkowe do większych obciążeń
Wózki z wałeczkami mają większą powierzchnię kontaktu niż układy kulkowe. Z tego powodu często lepiej radzą sobie z dużymi obciążeniami i momentami przechylającymi, na przykład wtedy, gdy ciężki stół jest podparty asymetrycznie. Ceną za tę zdolność może być większy opór ruchu oraz wyższe wymagania wobec dokładności montażu.
Do ciężkiej osi maszyny nie wybierałbym prowadnicy wyłącznie na podstawie maksymalnego udźwigu. Trzeba sprawdzić także moment działający na wózek, liczbę wózków, rozstaw szyn oraz przyspieszenie. Obciążenie skupione daleko od prowadnicy może być dla niej trudniejsze niż większa masa umieszczona blisko środka układu.
Wały okrągłe i tuleje liniowe
Prowadnice na wałkach okrągłych są kompaktowe i często tańsze od szyn profilowych. Współpracują z tulejami liniowymi, które przesuwają się po gładkim lub hartowanym wale. Wersje zamknięte wymagają dobrego podparcia wału, natomiast otwarte mogą pracować na wale podpartym na całej długości.
To praktyczny wybór do lekkich automatów, prostych ploterów, urządzeń pomiarowych i przyrządów warsztatowych. Ich zaletą jest pewna tolerancja niewspółosiowości, ale zwykle oferują mniejszą sztywność niż prowadnice profilowe. Przy długiej osi wał może się uginać, dlatego samo zwiększenie średnicy nie zawsze rozwiązuje problem.
Przeczytaj również: Wytrzymałość na zginanie - fundament bezpieczeństwa konstrukcji
Prowadnice ślizgowe w trudnym środowisku
W prowadnicach ślizgowych wózek porusza się po powierzchni z tworzywa, brązu, laminatu albo specjalnej powłoki. Nie mają kulek, które mogłyby zablokować się przez drobne zanieczyszczenia, dlatego dobrze sprawdzają się przy pyle, opiłkach, wilgoci i wymaganiu ograniczonego smarowania.
Nie są jednak uniwersalnym zamiennikiem systemu tocznego. Mają większe tarcie, mogą wymagać większej siły napędu i zwykle nie zapewniają takiej samej dokładności. Wybieram je tam, gdzie ważniejsza jest odporność i prostota niż bardzo szybki ruch albo mikrometryczna precyzja.
Najważniejsze różnice między rozwiązaniami
Poniższe zestawienie pomaga szybko zawęzić wybór. Podane oceny są ogólne, ponieważ konkretne parametry zależą od producenta, wymiarów, materiału i sposobu montażu.
| Typ prowadnicy | Najlepsze zastosowanie | Główne zalety | Ograniczenia |
|---|---|---|---|
| Rolkowa meblowa | Lekkie szuflady i proste meble | Niska cena, łatwy montaż | Mniejsza nośność i często częściowy wysuw |
| Kulkowa meblowa | Kuchnie, biura, warsztaty | Płynny ruch, pełny wysuw, większa nośność | Wrażliwość na brud i wilgoć |
| Dolnego montażu | Meble estetyczne i zabudowy premium | Niewidoczny montaż, możliwość cichego domyku | Wymaga dokładnych wymiarów i sztywnego korpusu |
| Profilowa kulkowa | Osie CNC i automatyka | Precyzja, sztywność, mały luz | Wymaga starannego montażu i ochrony |
| Wałeczkowa | Ciężkie stoły i zespoły maszyn | Duża nośność i odporność na momenty | Wyższy koszt i większe wymagania montażowe |
| Ślizgowa | Pył, opiłki, wilgoć i proste mechanizmy | Prosta budowa, niewielka wrażliwość na brud | Większe tarcie i niższa precyzja |
Jeżeli najważniejszy jest komfort i pełny dostęp do zawartości, zwykle wygrywa prowadnica kulkowa. Gdy środowisko jest brudne, a ruch nie musi być bardzo szybki, rozsądniejsza może okazać się wersja ślizgowa. W maszynie nie porównuję jednak samych nazw, tylko pełną charakterystykę: nośność, sztywność, dokładność i trwałość zmęczeniową.
Jak dobrać prowadnicę do konkretnego zadania
Dobór zaczynam od rzeczywistej masy elementu razem z ładunkiem. Do obciążenia statycznego dodaję zapas, a przy ruchu szybkim lub częstym uwzględniam także siły bezwładności. Dla szuflady warsztatowej o masie 20 kg nie wybrałbym prowadnicy opisanej jako 20 kg, tylko model z wyraźnym marginesem, na przykład 30-45 kg na komplet, jeśli producent dopuszcza takie zastosowanie.
Drugim kryterium jest geometria ruchu. Trzeba sprawdzić, czy potrzebny jest częściowy czy pełny wysuw, jaki ma być skok oraz czy obciążenie pozostaje centralnie rozłożone. W maszynie dochodzą długość osi, rozstaw szyn, liczba wózków, prędkość i przyspieszenie.
- Do lekkiej szuflady wystarczy prowadnica rolkowa.
- Do kuchni i warsztatu lepiej wybrać kulkową z pełnym wysuwem.
- Do ciężkiego modułu potrzebna jest prowadnica wzmocniona albo przemysłowa.
- Do osi precyzyjnej stosuje się szyny profilowe z właściwym napięciem wstępnym.
- Do miejsca zapylonego warto rozważyć osłonę, harmonijkę albo prowadnicę ślizgową.
Nie pomijam także temperatury, wilgoci i chemii. Zwykła stal ocynkowana dobrze pracuje w suchym wnętrzu, lecz w garażu, lakierni albo myjni może wymagać stali nierdzewnej, lepszej powłoki lub dodatkowej ochrony. W urządzeniach spożywczych i medycznych liczą się jeszcze wymagania higieniczne oraz możliwość bezpiecznego czyszczenia.
Montaż, smarowanie i błędy skracające trwałość

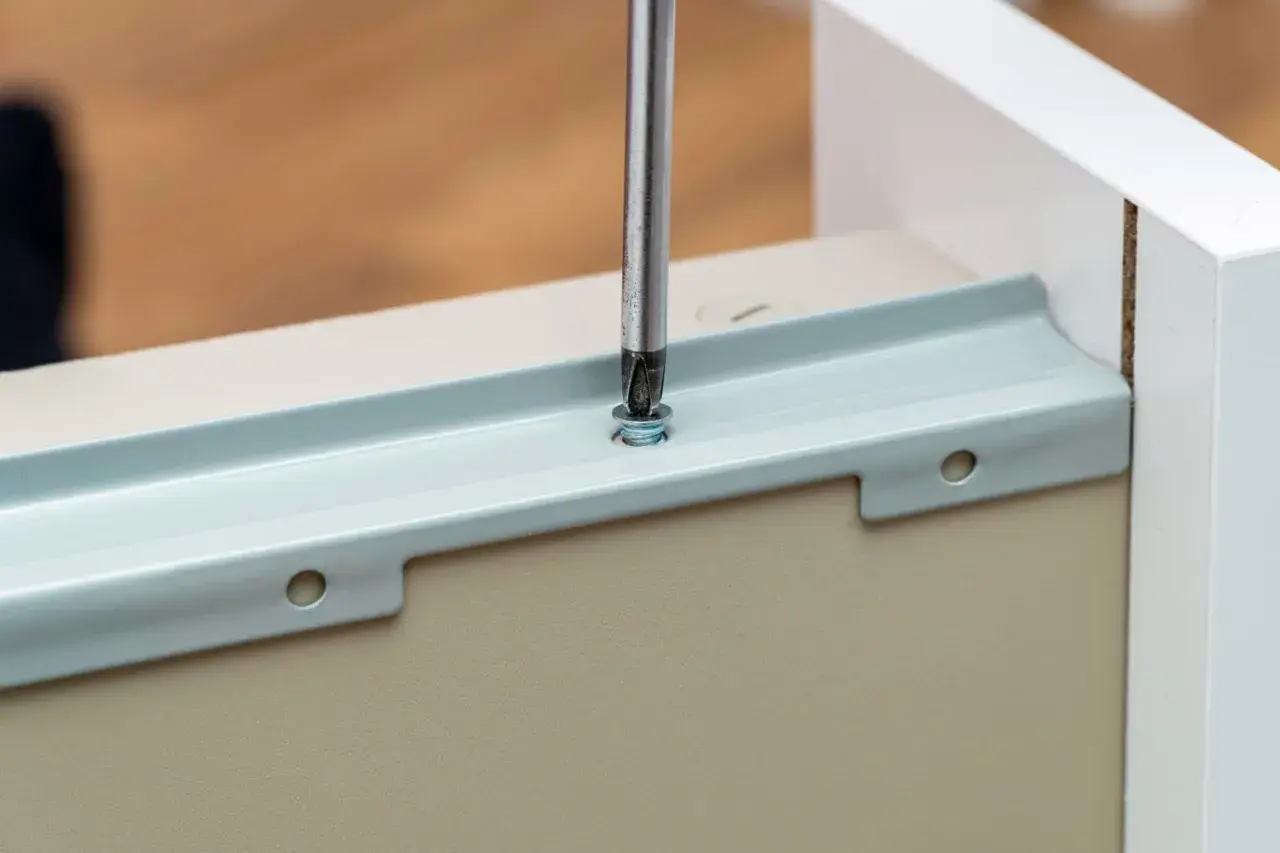

Nawet najlepsza prowadnica będzie pracowała źle, jeśli korpus lub rama są krzywe. Przy szufladzie kontroluję poziom, równoległość boków i jednakowy odstęp po obu stronach. W systemach maszynowych powierzchnie montażowe powinny być oczyszczone, pozbawione zadziorów i wystarczająco sztywne.
Najczęstszy błąd to dokręcanie śrub bez kontroli ustawienia. Prowadnica może wtedy działać poprawnie bez obciążenia, ale zacinać się po wsunięciu szuflady albo podczas przejazdu wózka. Pomaga stopniowe dokręcanie, sprawdzanie ruchu na całej długości i użycie momentu zalecanego przez producenta.
Nie każdy mechanizm smaruje się tak samo. Łożyska kulkowe i prowadnice profilowe zwykle wymagają odpowiedniego smaru, natomiast prowadnice ślizgowe mogą być przeznaczone do pracy na sucho. Nadmiar smaru przyciąga pył i opiłki, więc często szkodzi bardziej niż cienka, regularnie odnawiana warstwa.
W warsztacie sprawdzam okresowo luz, hałas, ślady korozji, stan mocowań i płynność ruchu. Jeżeli pojawia się punktowe zacięcie, nie zwiększam siły napędu ani nie dociskam szuflady. Najpierw szukam przekoszenia, uszkodzonej bieżni, ciała obcego albo przeciążenia.
Przy prowadnicach maszynowych trzeba dodatkowo zabezpieczyć strefę zgniotu i ścinania. Osłony, wyłącznik awaryjny, odłączenie energii przed czyszczeniem oraz zakaz pracy z uszkodzonym wózkiem to podstawy BHP, a nie dodatki do projektu. Płynny ruch nie oznacza, że mechanizm jest bezpieczny dla dłoni.
Co sprawdzić przed zakupem, żeby nie wymieniać prowadnic po miesiącu
Przed zamówieniem zapisuję pięć parametrów: długość, skok, sposób montażu, obciążenie oraz warunki środowiskowe. Dopiero potem wybieram funkcje takie jak cichy domyk, push to open, blokada pozycji czy możliwość rozłączenia elementów.
W meblach nie warto dopłacać do bardzo mocnej prowadnicy, jeśli szuflada jest lekka i używana sporadycznie. Z drugiej strony oszczędność na prowadnicy do szafki kuchennej albo ciężkiego modułu warsztatowego szybko kończy się luzem, hałasem i wypaczonym frontem. Najtańszy model nie zawsze jest najtańszym rozwiązaniem, gdy trzeba później wymienić cały komplet.
W przemyśle sprawdzam katalogową nośność dynamiczną, trwałość obliczoną dla określonej liczby cykli oraz sposób zabezpieczenia przed zanieczyszczeniami. Jeżeli producent nie podaje danych o obciążeniach momentem, tolerancjach i smarowaniu, traktuję taki produkt ostrożnie, szczególnie przy projektach o dużej masie lub wysokiej prędkości.
Mały szczegół, który decyduje o dużej różnicy
Najlepsza prowadnica to nie ta o największym udźwigu, lecz ta dopasowana do rzeczywistego zadania. Do lekkiej szuflady wystarczy prosty system rolkowy, do intensywnej pracy lepiej wybrać kulkowy, a do precyzyjnej osi maszyny potrzebna jest szyna dobrana również pod sztywność, momenty i sposób montażu.
Przed zakupem zmierz przestrzeń, oszacuj obciążenie z zapasem i sprawdź instrukcję konkretnego modelu. Ten krótki etap zwykle robi większą różnicę niż efektowna funkcja dodatkowa, bo nawet prowadnica z cichym domykiem czy wysoką nośnością nie zadziała dobrze, gdy została zamontowana krzywo albo pracuje poza swoim środowiskiem.
