Ten artykuł to kluczowy przewodnik dla każdego, kto staje przed wyzwaniem połączenia instalacji miedzianej ze stalową ocynkowaną. Dowiesz się, dlaczego to pozornie proste zadanie może prowadzić do poważnych awarii, a także poznasz sprawdzone metody i zasady, które zapewnią trwałość i bezpieczeństwo Twojej instalacji wodnej.
Bezpieczne łączenie miedzi z ocynkiem: klucz do trwałości instalacji
- Bezpośrednie łączenie miedzi ze stalą ocynkowaną prowadzi do korozji elektrochemicznej.
- Woda musi płynąć od stali ocynkowanej do miedzi (zasada "stal → miedź").
- Złączki dielektryczne skutecznie zapobiegają korozji w miejscu styku.
- Błędne połączenia mogą spowodować perforację rury w ciągu 2-3 lat.
- Mosiądz jest rozwiązaniem kompromisowym, nie eliminującym ryzyka całkowicie.
Miedź i stal ocynkowana w jednej instalacji: Czy to przepis na katastrofę?
Wielu z nas, modernizując swoje domy, staje przed dylematem: jak połączyć nowoczesne elementy instalacji, często wykonane z miedzi, z istniejącymi, starszymi fragmentami ze stali ocynkowanej. To, co na pierwszy rzut oka wydaje się prostą czynnością hydrauliczną, w rzeczywistości kryje w sobie pułapkę, która może prowadzić do poważnych konsekwencji, takich jak zalanie mieszkania czy kosztowne naprawy. Problem ten jest szczególnie często spotykany w polskich domach, gdzie sukcesywnie wymienia się stare instalacje, dodając nowe, miedziane elementy do wciąż funkcjonujących rur ocynkowanych. Niestety, ignorowanie specyfiki tych materiałów może okazać się bardzo kosztowne.
Niewidzialny wróg w Twoich rurach: Czym jest korozja elektrochemiczna?

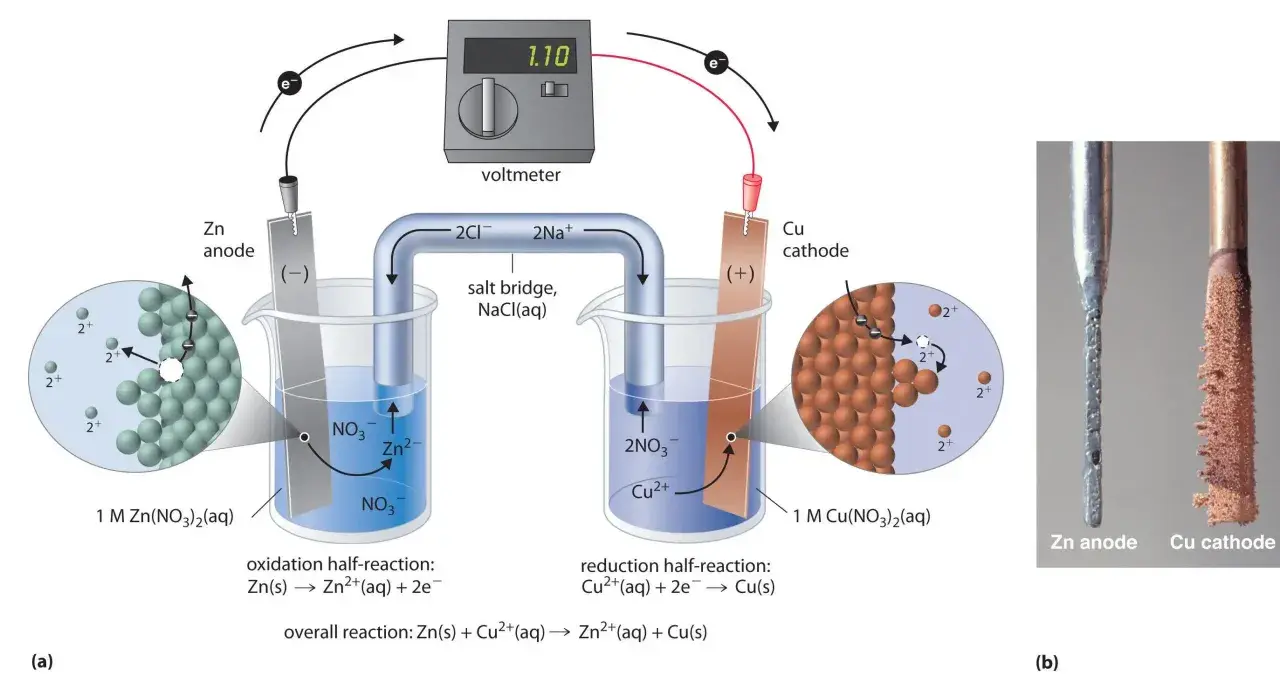

Kluczem do zrozumienia problemu jest zjawisko korozji elektrochemicznej, zwanej również galwaniczną. Występuje ona, gdy dwa różne metale o odmiennych potencjałach elektrochemicznych (szlachetnościach) stykają się ze sobą w obecności elektrolitu, którym w instalacjach wodnych jest po prostu woda. Miedź jest metalem szlachetniejszym, natomiast stal ocynkowana jest pokryta cynkiem, który jest metalem mniej szlachetnym. W takim układzie tworzy się coś na kształt baterii – ogniwo galwaniczne.
W ogniwie galwanicznym, cynk staje się anodą i ulega przyspieszonemu roztwarzaniu (korozji), chroniąc katodę, czyli miedź. To prowadzi do szybkiego zniszczenia warstwy ocynku i korozji wżerowej samej stali, która może doprowadzić do perforacji rury nawet w ciągu 2-3 lat. Jak podaje muratordom.pl, jest to jeden z najszybszych sposobów na zniszczenie instalacji. Proces ten jest niewidoczny gołym okiem, a jego efekty ujawniają się dopiero w postaci przecieków i awarii.
"W ogniwie galwanicznym, cynk staje się anodą i ulega przyspieszonemu roztwarzaniu (korozji), chroniąc katodę, czyli miedź. To prowadzi do szybkiego zniszczenia warstwy ocynku i korozji wżerowej samej stali, która może doprowadzić do perforacji rury nawet w ciągu 2-3 lat."
Kluczowa zasada hydraulika: Jak kierunek przepływu wody decyduje o losie instalacji?
Poza samym kontaktem metali, niezwykle istotny jest kierunek przepływu wody w instalacji. Obowiązuje tu fundamentalna "reguła przepływu", która mówi, że woda powinna zawsze płynąć od materiału mniej szlachetnego do bardziej szlachetnego. W praktyce oznacza to, że woda musi płynąć w kierunku: stal ocynkowana → miedź. Montaż elementów miedzianych "przed" instalacją ze stali ocynkowanej jest absolutnie niedopuszczalny i stanowi jeden z najpoważniejszych błędów.
Dlaczego to takie ważne? Przepływająca woda, mając kontakt z miedzią, wypłukuje z niej mikroskopijne ilości jonów miedzi. Jeśli te jony trafią następnie na powierzchnię stali ocynkowanej, osadzają się na niej, tworząc niezliczone, lokalne mikroogniwa galwaniczne. Te mikroogniwa drastycznie przyspieszają korozję wżerową stali, prowadząc do jej szybkiego zniszczenia, nawet jeśli bezpośrednie połączenie zostało zabezpieczone. Zasada ta jest tak kluczowa, że regulują ją oficjalne wytyczne, takie jak norma PN-EN 806-4.
Jak bezpiecznie i trwale połączyć miedź z ocynkiem? Przegląd sprawdzonych metod
Skoro wiemy już, dlaczego bezpośrednie łączenie jest tak ryzykowne, pora na sprawdzone metody, które pozwalają uniknąć katastrofy. Najskuteczniejszym i zalecanym rozwiązaniem są złączki dielektryczne, nazywane również izolacyjnymi lub separatorami. Ich zasada działania jest prosta, ale genialna: fizyczne i elektryczne oddzielenie obu metali. Dzięki przekładce wykonanej z tworzywa sztucznego (np. teflonu, poliamidu) złączka ta przerywa obwód galwaniczny w miejscu styku, uniemożliwiając przepływ prądu i powstawanie korozji elektrochemicznej. Ważne jest jednak, aby pamiętać, że separator chroni tylko bezpośrednie miejsce połączenia. Nie eliminuje on problemu jonów miedzi przenoszonych przez wodę, jeśli kierunek przepływu w instalacji jest błędny.
Innym rozwiązaniem, choć mniej idealnym, są złączki mosiężne. Mosiądz to stop miedzi i cynku, co sprawia, że jego potencjał elektrochemiczny jest pośredni – znajduje się gdzieś pomiędzy miedzią a stalą ocynkowaną. Użycie złączki mosiężnej redukuje gwałtowność reakcji korozyjnej, ponieważ różnica potencjałów jest mniejsza. Nie eliminuje jej jednak całkowicie. Mosiądz może być akceptowalnym kompromisem w sytuacjach, gdzie zastosowanie złączki dielektrycznej jest niemożliwe, jednak zawsze należy traktować go jako rozwiązanie tymczasowe lub o zwiększonym ryzyku w porównaniu do dedykowanych separatorów. W instalacjach wody użytkowej, gdzie występuje stały dopływ świeżej, natlenionej wody, mosiądz może okazać się niewystarczający.Najczęstsze błędy montażowe i ich kosztowne konsekwencje
Niestety, w praktyce często spotykam się z błędami, które wynikają z niewiedzy lub pośpiechu. Oto najczęściej popełniane pomyłki i ich nieuchronne konsekwencje:
- Błąd #1: Bezpośrednie skręcenie rury miedzianej ze stalową. To najprostsza droga do szybkiej korozji i perforacji. Woda, jako elektrolit, natychmiast inicjuje proces elektrochemiczny, który w ciągu kilku lat, a nawet miesięcy, doprowadzi do przecieku. Koszt naprawy takiej awarii, często połączony z usuwaniem skutków zalania, jest wielokrotnie wyższy niż cena odpowiedniej złączki.
- Błąd #2: Zastosowanie złączki dielektrycznej przy złej kolejności przepływu. Jak już wspomniałem, separator chroni styk, ale nie rozwiązuje problemu jonów miedzi. Jeśli woda najpierw przepływa przez miedź, a następnie przez stal ocynkowaną, jony miedzi osadzą się na powierzchni ocynku za separatorem, powodując korozję w innym miejscu. To rodzaj "odroczonej bomby", która i tak w końcu wybuchnie.
- Błąd #3: Używanie pakuł i past uszczelniających jako "izolatora". Niektórzy instalatorzy wierzą, że obfite użycie pakuł lub specjalnych past uszczelniających zapewni wystarczającą izolację elektryczną między miedzią a ocynkiem. Nic bardziej mylnego! Materiały te nie mają właściwości izolacyjnych w stopniu niezbędnym do zapobiegania korozji galwanicznej. Woda zawsze znajdzie drogę, a proces korozji będzie postępował, choć być może nieco wolniej.
Instalacja C. O. a instalacja wodna: Czy ryzyko jest takie samo?
Warto rozróżnić ryzyko korozji w instalacjach centralnego ogrzewania (C.O.) od instalacji wody użytkowej. W zamkniętych układach C.O. korozja postępuje zazwyczaj wolniej. Dzieje się tak, ponieważ ilość tlenu rozpuszczonego w wodzie jest ograniczona i z czasem maleje, a tlen jest kluczowym czynnikiem w procesach korozyjnych. Mimo to, nadal zaleca się ostrożność i stosowanie tych samych zasad bezpieczeństwa, aby zapewnić długowieczność instalacji. Nie oznacza to jednak, że problem nie istnieje.
W instalacjach wody użytkowej zagrożenie jest znacznie większe. Mamy tu do czynienia ze stałym dopływem świeżej, natlenionej wody, która jest doskonałym elektrolitem. Dodatkowo, często występują tu wyższe temperatury, co znacząco przyspiesza procesy korozyjne. Dlatego też, podczas gdy w C.O. można czasem pozwolić sobie na pewne kompromisy (choć nie zalecam), w instalacjach wody pitnej i użytkowej bezwzględnie należy przestrzegać wszystkich zasad.
Checklista dobrego wykonawcy: O czym musisz pamiętać, łącząc miedź i ocynk?
Aby uniknąć kosztownych błędów i zapewnić trwałość swojej instalacji, przygotowałem zwięzłą checklistę, którą każdy instalator i majsterkowicz powinien mieć na uwadze:
- Zawsze sprawdzaj kierunek przepływu wody w instalacji. Upewnij się, że woda płynie od stali ocynkowanej do miedzi. To absolutna podstawa.
- Stosuj dedykowane złączki dielektryczne na każdym styku obu materiałów. Są to najskuteczniejsze separatory, które fizycznie i elektrycznie izolują metale.
- Jeśli masz wątpliwości co do mosiądzu, traktuj go jako lepszą alternatywę niż bezpośredni styk, ale gorszą niż separator. Mosiądz to kompromis, nie idealne rozwiązanie, zwłaszcza w instalacjach wody użytkowej.
- Nie oszczędzaj na złączkach – koszt naprawy po awarii jest wielokrotnie wyższy niż cena kilku odpowiednich elementów. Jak słusznie zauważa muratordom.pl, ignorowanie tych zasad może zniszczyć instalację w zaledwie 2 lata, a to generuje ogromne koszty i frustrację.
