Twardość stali nierdzewnej - Klucz do wyboru materiału

Twardość stali nierdzewnej to jedna z tych właściwości materiałowych, której zrozumienie jest absolutnie kluczowe – zarówno dla hobbystów, którzy pasjonują się na przykład nożami, jak i dla profesjonalistów, takich jak inżynierowie czy technolodzy. To właśnie ona decyduje o tym, jak materiał będzie zachowywał się w praktyce, wpływając na jego trwałość, odporność na zużycie czy zdolność do utrzymywania ostrości. W tym artykule dostarczę kompleksowych, technicznych danych, które pomogą Ci nie tylko zrozumieć twardość stali nierdzewnej, ale także świadomie wykorzystać tę wiedzę w swoich projektach.

Dlaczego zrozumienie twardości stali jest kluczowe dla Twojego projektu?

W inżynierii i projektowaniu materiałowym, twardość stali nierdzewnej jest jednym z fundamentalnych parametrów, który bezpośrednio przekłada się na funkcjonalność, trwałość i bezpieczeństwo końcowego produktu. Ignorowanie tej właściwości może prowadzić do błędnych wyborów materiałowych, skutkując przedwczesnym zużyciem, awariami, a nawet zagrożeniem dla użytkowników. Dlatego tak ważne jest, aby dokładnie poznać, czym jest twardość i jak wpływa na zachowanie materiału w różnych warunkach.

Co to jest twardość i dlaczego to nie to samo co wytrzymałość?

Twardość stali nierdzewnej to nic innego jak jej odporność na miejscowe odkształcenia plastyczne, takie jak wgniecenia, zarysowania czy ścieranie. Mówiąc prościej, jest to miara tego, jak trudno jest trwale zdeformować powierzchnię materiału. Ważne jest, aby odróżnić twardość od wytrzymałości. Wytrzymałość, na przykład wytrzymałość na rozciąganie, to zdolność materiału do przenoszenia obciążeń bez trwałego odkształcenia lub pęknięcia w całym przekroju. Choć te właściwości często idą w parze – materiały twardsze są zazwyczaj bardziej wytrzymałe – nie są to synonimy. Materiał może być bardzo twardy, ale jednocześnie kruchy i mało wytrzymały na obciążenia dynamiczne. Zrozumienie tej różnicy jest kluczowe dla prawidłowego doboru materiału.

Twardość w praktyce: od noża kuchennego po elementy maszyn

Zastosowań, gdzie twardość stali nierdzewnej odgrywa kluczową rolę, jest mnóstwo. Weźmy na przykład noże kuchenne: odpowiednia twardość ostrza (zazwyczaj mierzona w skali HRC) decyduje o tym, jak długo nóż będzie utrzymywał ostrość i jak łatwo będzie się ostrzyć. Zbyt miękka stal szybko się tępi, zbyt twarda może być krucha i podatna na wyszczerbienia. Podobnie jest z narzędziami chirurgicznymi, które muszą być nie tylko odporne na korozję, ale także wystarczająco twarde, aby zachować precyzję i ostrość podczas zabiegów. W przypadku elementów maszyn, takich jak łożyska, wały czy zębatki, twardość powierzchniowa jest niezbędna do zapewnienia odporności na zużycie ścierne i zmęczeniowe, co bezpośrednio przekłada się na żywotność i niezawodność całej konstrukcji. W każdym z tych przypadków, niewłaściwa twardość może skutkować obniżeniem wydajności, zwiększonymi kosztami konserwacji lub nawet awarią.

Jak mierzymy twardość? Przewodnik po najważniejszych skalach

Aby móc precyzyjnie ocenić i porównać materiały pod kątem ich twardości, opracowano szereg metod pomiarowych, które stały się branżowymi standardami. Ich znajomość jest niezbędna dla każdego, kto pracuje ze stalą nierdzewną, ponieważ pozwala na dokładne scharakteryzowanie materiału i jego odpowiednie zastosowanie.

Skala Rockwella (HRC) – branżowy standard dla twardych materiałów

Metoda Rockwella to jedna z najczęściej stosowanych metod pomiaru twardości, szczególnie popularna w przypadku stali. Polega ona na wciskaniu w powierzchnię materiału wgłębnika pod określonym obciążeniem. W skali HRC (Rockwell C), używa się stożkowego wgłębnika diamentowego i większego obciążenia, co czyni ją idealną do pomiaru twardości bardzo twardych materiałów, takich jak hartowane stale. Wynik podawany jest bezpośrednio na skali, co sprawia, że metoda jest szybka i łatwa w użyciu. Istnieje również skala HRB (Rockwell B), która wykorzystuje stalową kulkę jako wgłębnik i mniejsze obciążenie, stosowana do pomiaru twardości materiałów bardziej miękkich, np. stali austenitycznych w stanie wyżarzonym.

Skala Brinella (HB) – kiedy jej używamy?

Metoda Brinella (HB) jest jedną z najstarszych i najbardziej uniwersalnych metod pomiaru twardości. W tym przypadku wgłębnikiem jest hartowana stalowa kulka (lub kulka z węglików spiekanych dla twardszych materiałów) o określonej średnicy, która jest wciskana w powierzchnię materiału z zadaną siłą przez określony czas. Po zdjęciu obciążenia mierzy się średnicę odcisku, a twardość oblicza się ze wzoru. Metoda Brinella jest szczególnie przydatna do pomiaru twardości materiałów o niejednorodnej strukturze lub tych, które są zbyt miękkie dla skali Rockwella. Daje ona bardziej uśredniony wynik ze względu na większą powierzchnię odcisku.

Skala Vickersa (HV) – uniwersalna metoda dla precyzyjnych pomiarów

Skala Vickersa (HV) jest uznawana za najbardziej uniwersalną metodę pomiaru twardości. Wykorzystuje ona wgłębnik diamentowy w kształcie ostrosłupa o podstawie kwadratowej, który wciska się w materiał pod różnymi obciążeniami. Po usunięciu obciążenia mierzy się przekątne odcisku, a twardość oblicza się ze wzoru. Jej główną zaletą jest możliwość pomiaru twardości materiałów o bardzo szerokim zakresie – od bardzo miękkich po niezwykle twarde. Co więcej, wgłębnik Vickersa pozostawia bardzo mały odcisk, co pozwala na precyzyjne pomiary cienkich warstw, małych próbek, a nawet poszczególnych składników mikrostruktury materiału.

Porównanie skal: Jak przeliczać wartości i interpretować wyniki?

Jak widać, różne skale twardości mierzą tę samą właściwość, ale robią to w odmienny sposób, używając różnych wgłębników i obciążeń. To oznacza, że wyniki uzyskane w jednej skali nie są bezpośrednio porównywalne z wynikami z innej skali bez odpowiedniej konwersji. Istnieją tabele i wzory do przeliczania wartości między skalami Rockwella, Brinella i Vickersa, jednak należy pamiętać, że są to zazwyczaj przybliżone konwersje, a ich dokładność może się różnić w zależności od rodzaju materiału. Dla inżynierów i projektantów kluczowe jest nie tylko umiejętność odczytania wartości, ale przede wszystkim zrozumienie kontekstu, w jakim dany pomiar został wykonany, oraz świadomość ograniczeń poszczególnych metod. To pozwala na właściwą interpretację wyników i podjęcie trafnych decyzji materiałowych.

Co decyduje o twardości stali nierdzewnej? Kluczowe czynniki

Twardość stali nierdzewnej nie jest stałą wartością, lecz wynikiem złożonej interakcji wielu czynników. Zrozumienie tych mechanizmów jest fundamentalne dla każdego, kto chce świadomie wpływać na właściwości materiału i optymalizować go pod kątem konkretnych zastosowań.

Rola składu chemicznego: Węgiel jako główny "utwardzacz"

Skład chemiczny stali nierdzewnej ma dominujący wpływ na jej potencjalną twardość. Kluczowym pierwiastkiem jest tutaj węgiel. Im większa jego zawartość, tym większa jest zdolność stali do utwardzania się poprzez tworzenie twardych faz, takich jak martenzyt, podczas obróbki cieplnej. To dlatego stale martenzytyczne, przeznaczone do hartowania, zawierają znacznie więcej węgla niż stale austenityczne. Inne pierwiastki stopowe, takie jak chrom, molibden i wanad, również odgrywają istotną rolę. Chrom, oprócz zapewniania odporności na korozję, zwiększa hartowność stali. Molibden i wanad tworzą twarde węgliki, które dodatkowo zwiększają twardość i odporność na ścieranie, co jest szczególnie ważne w stalach narzędziowych. Według danych stalenierdzewne.pl, obecność tych pierwiastków stopowych jest kluczowa dla osiągnięcia wysokiej twardości.

Obróbka cieplna: Jak hartowanie i odpuszczanie zmieniają stal?

Obróbka cieplna to najważniejszy proces, który pozwala na kształtowanie twardości, szczególnie w przypadku stali martenzytycznych. Proces ten zazwyczaj składa się z dwóch głównych etapów:

1. Hartowanie: Polega na nagrzaniu stali do wysokiej temperatury (powyżej punktu przemiany austenitycznej), a następnie szybkim schłodzeniu (np. w oleju, wodzie lub powietrzu). Szybkie chłodzenie zapobiega dyfuzyjnym przemianom fazowym i prowadzi do powstania bardzo twardej, ale jednocześnie kruchej struktury zwanej martenzytem.
2. Odpuszczanie: Po hartowaniu stal jest zbyt krucha do większości zastosowań. Odpuszczanie to proces ponownego nagrzewania stali do niższej temperatury (poniżej punktu przemiany austenitycznej), a następnie powolnego chłodzenia. Proces ten zmniejsza kruchość, usuwa naprężenia wewnętrzne i reguluje ostateczną twardość do pożądanego poziomu, czyniąc stal bardziej sprężystą i wytrzymałą.

W przypadku stali austenitycznych, które nie poddają się hartowaniu, można zastosować azotowanie. Jest to proces obróbki cieplno-chemicznej, który polega na nasycaniu powierzchni stali azotem, tworząc twardą warstwę azotków. Azotowanie pozwala na uzyskanie wysokiej twardości powierzchniowej przy zachowaniu elastycznego rdzenia materiału.

Zgniot na zimno: Sekret twardości stali austenitycznych

Zgniot na zimno, czyli obróbka plastyczna na zimno, to kolejny skuteczny sposób na zwiększenie twardości stali, szczególnie w przypadku stali austenitycznych, które, jak już wspomniałem, nie poddają się hartowaniu. Proces ten polega na plastycznym odkształcaniu materiału w temperaturze pokojowej, np. poprzez walcowanie, ciągnienie czy kucie. W wyniku zgniotu na zimno następuje umocnienie zgniotowe – struktura krystaliczna materiału ulega zniekształceniu, co prowadzi do zwiększenia gęstości dyslokacji (defektów sieci krystalicznej). Te dyslokacje wzajemnie się blokują, utrudniając dalsze odkształcenie plastyczne, a co za tym idzie – zwiększając twardość i wytrzymałość materiału. Jest to powszechnie stosowana metoda w produkcji drutów, prętów czy blach ze stali austenitycznych, gdzie wymagana jest podwyższona twardość i wytrzymałość.

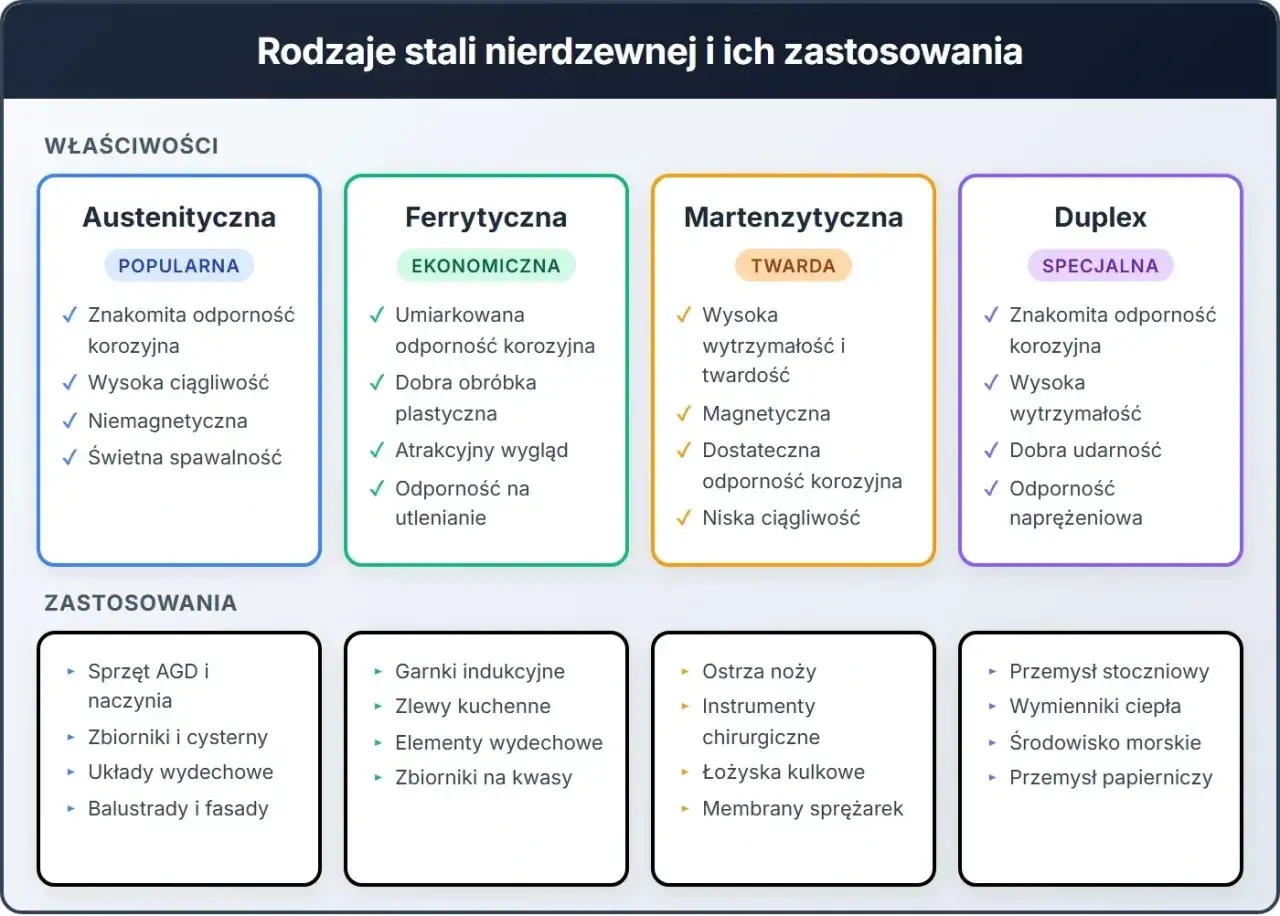

Twardość popularnych gatunków stali nierdzewnej – praktyczne zestawienie

Znając czynniki wpływające na twardość, możemy teraz przyjrzeć się konkretnym gatunkom stali nierdzewnej i ich typowym wartościom twardości. To praktyczne zestawienie pomoże Ci zorientować się, czego możesz oczekiwać od poszczególnych typów stali i jak wybrać tę właściwą do Twoich potrzeb.

Stale austenityczne (304, 316): Elastyczność ponad twardością

Stale austenityczne, takie jak popularne gatunki 304 i 316, są znane przede wszystkim ze swojej doskonałej odporności na korozję i dobrych właściwości plastycznych. W stanie wyżarzonym, czyli po obróbce cieplnej mającej na celu zmiękczenie materiału i usunięcie naprężeń, są one stosunkowo miękkie. Ich twardość zazwyczaj wynosi poniżej 20 HRC lub około 201-217 HB. Ważne jest, że stali austenitycznych nie można utwardzać przez klasyczną obróbkę cieplną (hartowanie i odpuszczanie), ponieważ ich struktura nie pozwala na tworzenie martenzytu. Jak już wspomniałem, ich twardość można jednak znacząco zwiększyć poprzez zgniot na zimno. Warto zauważyć, że stal 316 jest nieznacznie twardsza od 304, co wynika z różnic w składzie chemicznym (dodatek molibdenu w 316).

Stale martenzytyczne (420, 440C): Gdy liczy się maksymalna twardość

Jeśli priorytetem jest wysoka twardość, to stale martenzytyczne są bezkonkurencyjne wśród stali nierdzewnych. Gatunki takie jak 410, 420 czy 440C są projektowane tak, aby po odpowiedniej obróbce cieplnej (hartowaniu i odpuszczaniu) osiągnąć bardzo wysokie wartości twardości. To właśnie te stale są wybierane do produkcji elementów, gdzie wymagana jest wyjątkowa odporność na ścieranie i zdolność do utrzymywania ostrej krawędzi. Na przykład, dla stali 420 twardość po hartowaniu i odpuszczaniu może sięgać nawet 50 HRC. Dla wyższych gatunków, takich jak 440C, czy super-stali takich jak Elmax, twardość może osiągnąć imponujące 60-62 HRC, a nawet więcej. Dzięki temu znajdują one zastosowanie w produkcji wysokiej jakości noży, narzędzi chirurgicznych, ostrzy tnących czy elementów łożysk.

Stale ferrytyczne i duplex: Gdzie plasują się na skali twardości?

Stale ferrytyczne, charakteryzujące się dobrą odpornością na korozję w określonych środowiskach i umiarkowaną wytrzymałością, posiadają również umiarkowaną twardość. Podobnie jak austenityczne, nie poddają się one hartowaniu. Ich twardość jest zazwyczaj niższa niż stali martenzytycznych, ale często wystarczająca do wielu zastosowań, gdzie nie ma ekstremalnych wymagań dotyczących odporności na zużycie. Z kolei stale duplex to interesująca grupa, która łączy w sobie cechy stali austenitycznych i ferrytycznych. Dzięki swojej dwufazowej mikrostrukturze oferują one połączenie wysokiej wytrzymałości i dobrej odporności na korozję. Mogą również osiągać stosunkowo wysoką twardość, choć zazwyczaj nie tak ekstremalną jak stale martenzytyczne, stanowiąc dobry kompromis między różnymi właściwościami.

Tabela twardości: Porównanie najczęściej używanych gatunków w HRC i HB

Poniższa tabela przedstawia typowe zakresy twardości dla wybranych, popularnych gatunków stali nierdzewnej, co ułatwi ich porównanie i wybór.

Gatunek Stali Nierdzewnej	Typ Stali	Typowa Twardość (HRC)	Typowa Twardość (HB)	Uwagi
304	Austenityczna	Poniżej 20	201	W stanie wyżarzonym, utwardzalna zgniotem
316	Austenityczna	Poniżej 20	217	W stanie wyżarzonym, nieco twardsza od 304
420	Martenzytyczna	Do 50	Około 480	Po hartowaniu i odpuszczaniu
440C	Martenzytyczna	58-62	Około 600-700	Bardzo wysoka twardość po obróbce cieplnej
Noże kuchenne (podstawowe)	Różne	50-55	-
Noże szefów kuchni (standardowe)	Różne	56-59	-
Noże profesjonalne/japońskie	Różne	60-62	-

Twardość a inne właściwości: Jak znaleźć idealny kompromis?

Wybór stali nierdzewnej to sztuka kompromisu. Rzadko kiedy możemy skupić się tylko na jednej właściwości, takiej jak twardość, ignorując pozostałe. Zrozumienie, jak twardość wpływa na inne kluczowe cechy materiału, jest niezbędne do podjęcia świadomej decyzji projektowej.

Twardość vs. Kruchość: Dlaczego najtwardsza stal nie zawsze jest najlepsza?

Jedną z najważniejszych zależności, o której zawsze należy pamiętać, jest ta między twardością a kruchością. Z reguły, im wyższa twardość stali, tym większa jej kruchość. Oznacza to, że materiał bardzo twardy, choć odporny na zarysowania czy ścieranie, może być jednocześnie podatny na pękanie pod wpływem uderzeń lub nagłych obciążeń. Dlatego najtwardsza stal nie zawsze jest najlepszym wyborem. Jeśli element ma być narażony na dynamiczne obciążenia, wibracje czy uderzenia, konieczne jest znalezienie optymalnego balansu między twardością a udarnością (odpornością na pękanie). Często oznacza to celowe obniżenie maksymalnej twardości na rzecz zwiększenia odporności na kruche pękanie.

Wpływ twardości na odporność na ścieranie i żywotność narzędzi

W tym aspekcie zależność jest zazwyczaj prostsza: wyższa twardość zazwyczaj oznacza lepsze trzymanie ostrości i większą odporność na ścieranie. Jest to szczególnie widoczne w przypadku narzędzi tnących, takich jak noże, wiertła czy frezy. Twardsza krawędź tnąca dłużej zachowuje swoją geometrię i ostrość, co przekłada się na dłuższą żywotność narzędzia i lepszą jakość obrabianej powierzchni. W przypadku elementów narażonych na tarcie, takich jak łożyska czy prowadnice, wysoka twardość powierzchniowa jest kluczowa dla minimalizacji zużycia i wydłużenia okresu eksploatacji. Według danych stalenierdzewne.pl, twardość jest jednym z głównych wyznaczników odporności na ścieranie.

Czy twardsza stal jest bardziej odporna na korozję?

To powszechne, ale błędne przekonanie, że twardsza stal jest automatycznie bardziej odporna na korozję. W rzeczywistości, odporność na korozję stali nierdzewnej jest przede wszystkim związana z jej składem chemicznym, a konkretnie z zawartością chromu (minimum 10.5%), który tworzy pasywną warstwę ochronną na powierzchni. Dodatki takie jak molibden czy azot dodatkowo poprawiają tę odporność. Sama twardość, jako właściwość mechaniczna, nie ma bezpośredniego wpływu na odporność korozyjną. Co więcej, niektóre bardzo twarde stale (np. wysokowęglowe stale narzędziowe) mogą mieć niższą odporność na korozję niż miększe stale austenityczne, ponieważ wysoka zawartość węgla może wiązać chrom w węgliki, zmniejszając jego dostępność do tworzenia warstwy pasywnej.

Skrawalność i obróbka: Wyzwania związane z obróbką twardych stali

Niestety, wysoka twardość ma swoją cenę, jeśli chodzi o obróbkę mechaniczną. Wyższa twardość znacząco utrudnia obróbkę materiału. Ostrza narzędzi tnących szybciej się zużywają, wymagane są większe siły skrawania, a procesy takie jak wiercenie czy frezowanie stają się bardziej czasochłonne i kosztowne. Obróbka bardzo twardych stali wymaga zastosowania specjalistycznych narzędzi (np. z węglików spiekanych, ceramiki), precyzyjnych maszyn i odpowiednich parametrów skrawania. To wszystko zwiększa koszty produkcji i może być wyzwaniem technologicznym. Dlatego przy wyborze materiału zawsze należy rozważyć, czy wymagana twardość jest absolutnie niezbędna, czy też można zastosować nieco bardziej miękki materiał, który będzie łatwiejszy i tańszy w obróbce.

Jak dobrać stal o odpowiedniej twardości do konkretnego zastosowania?

Podsumowując naszą wiedzę, przejdźmy do praktyki. Dobór stali nierdzewnej o odpowiedniej twardości to proces wymagający analizy wielu czynników, aby znaleźć optymalne rozwiązanie dla danego zastosowania.

Twardość idealna dla noży: Od domowej kuchni po profesjonalne zastosowania

Noże to doskonały przykład, jak twardość wpływa na funkcjonalność. Dla podstawowych noży kuchennych, używanych sporadycznie, twardość w zakresie 50–55 HRC jest zazwyczaj wystarczająca. Zapewnia ona łatwe ostrzenie i dobrą odporność na wyszczerbienia. Standardowe noże szefów kuchni, które są intensywniej eksploatowane, często mają twardość 56–59 HRC. Pozwala to na dłuższe utrzymanie ostrości, choć wymagają nieco więcej wysiłku przy ostrzeniu. Natomiast profesjonalne noże japońskie i wysokiej klasy noże zachodnie, cenione za swoją ostrość i precyzję, osiągają twardość 60–62 HRC. Wymagają one specjalistycznych technik ostrzenia, ale w zamian oferują niezrównaną wydajność cięcia. Istnieją nawet bardzo specjalistyczne stale, takie jak ZDP-189, które mogą osiągać twardość do 67 HRC, przeznaczone dla najbardziej wymagających użytkowników.

Wymagania dla elementów konstrukcyjnych i części maszyn

W przypadku elementów konstrukcyjnych i części maszyn, dobór twardości jest jeszcze bardziej złożony. Tutaj kluczowe jest uwzględnienie:

• Rodzaju obciążenia: Czy element będzie narażony na statyczne obciążenia, uderzenia, tarcie, czy może zmęczenie?
• Środowiska pracy: Czy element będzie pracował w środowisku korozyjnym, w podwyższonej temperaturze, czy w obecności ściernych cząstek?
• Wymagań dotyczących żywotności: Jak długo element ma bezawaryjnie funkcjonować?
• Możliwości obróbki: Czy wysoka twardość nie utrudni znacząco produkcji i montażu?

Dla elementów konstrukcyjnych, gdzie liczy się wytrzymałość i odporność na odkształcenia, często wybiera się stale o umiarkowanej twardości, ale wysokiej wytrzymałości i udarności. Dla części maszyn, gdzie kluczowa jest odporność na zużycie (np. wały, zębatki, łożyska), często stosuje się stale martenzytyczne lub austenityczne umocnione zgniotem, a w niektórych przypadkach również obróbki powierzchniowe, takie jak azotowanie, aby uzyskać wysoką twardość tylko w warstwie wierzchniej.

Przeczytaj również: Korozja elektrochemiczna - przykłady. Zrozum rdzę wokół siebie

Najczęstsze błędy przy wyborze stali i jak ich unikać

Najczęstszym błędem jest skupianie się wyłącznie na twardości, bez uwzględnienia innych, równie ważnych właściwości. Przykłady to:

• Wybór bardzo twardej stali do elementu narażonego na uderzenia, co prowadzi do kruchego pękania.
• Wybór stali o wysokiej twardości, ale niskiej odporności na korozję, do zastosowań w agresywnym środowisku.
• Wybór stali zbyt twardej, co znacząco podnosi koszty obróbki i wydłuża czas produkcji.

Aby unikać tych błędów, zawsze należy przyjmować holistyczne podejście do doboru materiału. Zdefiniuj wszystkie wymagania dla danego zastosowania – nie tylko twardość, ale także wytrzymałość, udarność, odporność na korozję, skrawalność, spawalność, a także budżet i możliwości produkcyjne. Konsultuj się z ekspertami materiałowymi i korzystaj z dostępnych baz danych. Pamiętaj, że optymalny wybór to zawsze kompromis, który najlepiej spełnia wszystkie postawione wymagania, a nie tylko maksymalizuje jedną, wybraną właściwość.
