Dobór łożyska wpływa na hałas, trwałość i bezpieczeństwo całej maszyny. Najważniejsze rodzaje łożysk różnią się nie tylko kształtem elementów tocznych, lecz także odpornością na obciążenia, prędkością pracy i tolerancją niewspółosiowości. Poniżej porządkuję te różnice i pokazuję, jak dobrać rozwiązanie do silnika, przekładni, koła, wrzeciona albo maszyny warsztatowej.
Najważniejsze informacje o doborze łożyska
- Łożyska kulkowe dobrze sprawdzają się przy wysokich prędkościach i umiarkowanych obciążeniach.
- Łożyska wałeczkowe przenoszą większe obciążenia promieniowe, ale zwykle pracują wolniej.
- Łożyska skośne i stożkowe są dobrym wyborem, gdy występują jednocześnie siły promieniowe i osiowe.
- Łożyska wahliwe pomagają kompensować niewspółosiowość wału i oprawy.
- Przy wyborze trzeba sprawdzić nie tylko wymiar, ale też luz wewnętrzny, uszczelnienie, prędkość i sposób smarowania.
Od budowy zależy, co łożysko naprawdę wytrzyma
Łożysko toczne ogranicza tarcie między obracającym się wałem a nieruchomą oprawą. W jego wnętrzu znajdują się zwykle pierścienie z bieżniami, elementy toczne i koszyk, który utrzymuje kulki lub wałeczki w odpowiednim odstępie.
Podstawowy podział wynika z kształtu elementów tocznych. W łożyskach kulkowych występuje styk punktowy, dlatego mają małe opory ruchu i dobrze znoszą wysokie obroty. Wałeczki tworzą z bieżnią styk liniowy, co zwiększa nośność, ale zwykle podnosi tarcie i ogranicza prędkość graniczną.
Drugie ważne kryterium dotyczy kierunku siły. Łożysko promieniowe przenosi obciążenie działające poprzecznie do osi wału, a łożysko wzdłużne przyjmuje siłę działającą wzdłuż osi. W wielu maszynach występują oba rodzaje obciążenia, dlatego stosuje się konstrukcje skośne, stożkowe albo odpowiednio zestawia kilka łożysk.
Kulki dają szybkość, a wałeczki dużą nośność

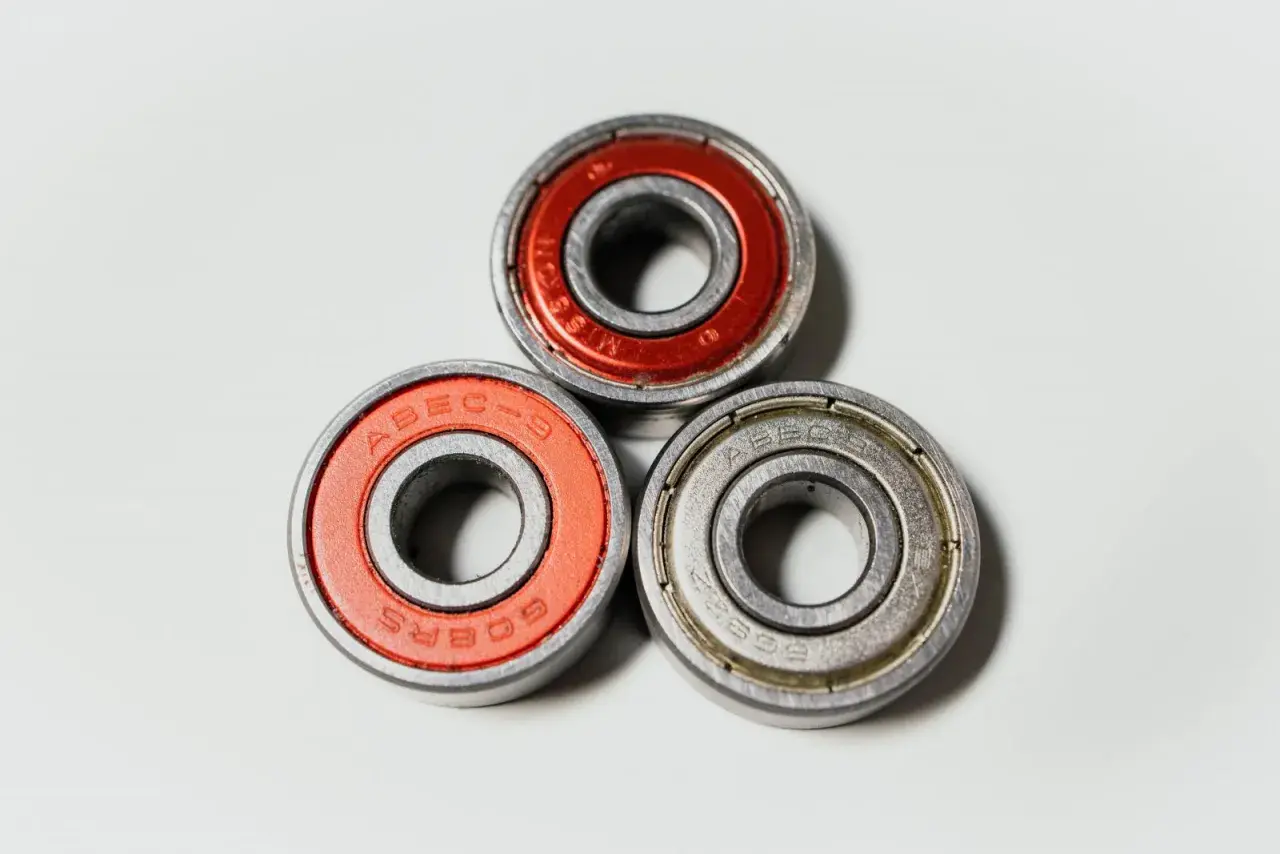

Łożyska kulkowe zwykłe
To najbardziej uniwersalna grupa stosowana w silnikach elektrycznych, wentylatorach, pompach, elektronarzędziach i prostych przekładniach. Jednorzędowe łożysko kulkowe zwykłe przenosi przede wszystkim siły promieniowe, ale może też przyjąć umiarkowane obciążenie osiowe w obu kierunkach.
Jego mocną stroną jest niski moment tarcia, prosta konstrukcja i duża dostępność. Warianty z blaszkami ochronnymi, oznaczane często jako ZZ lub 2Z, ograniczają dostęp większych zanieczyszczeń. Wersje z uszczelnieniami gumowymi, na przykład 2RS, lepiej chronią smar przed pyłem i wilgocią, ale mogą mieć nieco większe opory.
Łożyska kulkowe skośne
W tym rozwiązaniu linia działania siły jest nachylona względem osi łożyska. Dzięki temu łożysko skośne dobrze przenosi obciążenia promieniowe połączone z osiowymi. Często montuje się je parami, w układzie „O”, „X” albo tandemowym.
To częsty wybór dla wrzecion obrabiarek, pomp, sprężarek i przekładni. Przy dużej dokładności obrotu stosuje się napięcie wstępne, czyli kontrolowany docisk elementów łożyska. Zwiększa on sztywność, lecz może też podnieść temperaturę pracy i skrócić trwałość, jeśli zostanie dobrany zbyt agresywnie.
Łożyska kulkowe wahliwe i samonastawne
Łożysko wahliwe ma kulistą bieżnię pierścienia zewnętrznego, dzięki czemu może kompensować niewielką niewspółosiowość wału względem oprawy. Przydaje się w wentylatorach, przenośnikach i maszynach, w których nie da się uzyskać idealnego ustawienia obu elementów.
Nie oznacza to jednak, że można zaniedbać montaż. Łożysko samonastawne nie naprawi krzywego wału, luźnej oprawy ani błędnie ustawionej konstrukcji. Kompensuje ograniczone odchylenia, a nie poważne wady geometrii.
Łożyska kulkowe wzdłużne
Stosuje się je przede wszystkim do obciążeń osiowych. Wersja jednokierunkowa przenosi siłę w jednym kierunku, natomiast dwukierunkowa może ustalać wał w obu kierunkach.
Nie są dobrym zamiennikiem dla typowego łożyska promieniowego. Ich zastosowanie ma sens wtedy, gdy główna siła działa wzdłuż osi, na przykład w mechanizmach śrubowych, stołach obrotowych lub wybranych układach przenoszenia nacisku.
Łożyska walcowe
Łożyska walcowe wykorzystują krótkie, cylindryczne wałeczki. Dzięki kontaktowi liniowemu przenoszą duże obciążenia promieniowe przy stosunkowo niewielkich wymiarach. Warianty NU i N pozwalają na przemieszczenie osiowe jednego pierścienia, co pomaga kompensować wydłużenie wału pod wpływem temperatury.
Wersje NJ i NUP mogą dodatkowo ustalać wał osiowo w określonym kierunku. Spotyka się je w silnikach, przekładniach, pompach i maszynach przemysłowych. Ich ograniczeniem jest mniejsza tolerancja na niewspółosiowość oraz zwykle niższa prędkość graniczna niż w przypadku łożysk kulkowych.
Łożyska igiełkowe
To odmiana łożysk walcowych z bardzo długimi i cienkimi wałeczkami. Ich największą zaletą jest mała wysokość przekroju, dlatego używa się ich tam, gdzie brakuje miejsca promieniowego.
Łożysko igiełkowe może pracować bez osobnego pierścienia wewnętrznego, jeśli odpowiednio przygotowana powierzchnia wału pełni funkcję bieżni. Wymaga wtedy właściwej twardości, chropowatości i dokładności wykonania. To rozwiązanie kompaktowe, ale mniej wybaczające błędy montażowe.
Łożyska stożkowe
Stożkowe wałeczki pozwalają przenosić jednocześnie duże obciążenia promieniowe i osiowe. Dlatego łożyska tego typu znajdziemy między innymi w piastach kół, przekładniach i ciężkich mechanizmach.
Ich pierścienie są zwykle rozłączne, co ułatwia montaż, ale wymaga prawidłowej regulacji luzu lub napięcia wstępnego. Zbyt mały luz powoduje nagrzewanie, a zbyt duży prowadzi do luzów, drgań i nierównomiernego zużycia bieżni.
Przeczytaj również: Wytrzymałość na rozciąganie stali (Rm) - Co musisz wiedzieć?
Łożyska baryłkowe
Łożyska baryłkowe mają dwa rzędy baryłkowych wałeczków oraz sferyczną bieżnię pierścienia zewnętrznego. Łączą wysoką nośność z możliwością kompensacji niewspółosiowości, dlatego stosuje się je w przenośnikach, kruszarkach, wentylatorach przemysłowych i dużych przekładniach.
Dobrze znoszą ciężkie warunki i obciążenia udarowe, ale potrzebują właściwego smarowania. W praktyce ich żywotność częściej ogranicza zanieczyszczenie lub niedobór smaru niż sama nominalna nośność.
| Typ łożyska | Największa zaleta | Typowe zastosowanie |
|---|---|---|
| Kulkowe zwykłe | Wysoka prędkość i małe opory | Silniki, wentylatory, elektronarzędzia |
| Kulkowe skośne | Obciążenia promieniowe i osiowe | Wrzeciona, pompy, przekładnie |
| Walcowe | Duża nośność promieniowa | Silniki, przekładnie, maszyny przemysłowe |
| Igiełkowe | Niewielki przekrój | Przeguby, skrzynie biegów, zwarte mechanizmy |
| Stożkowe | Duże obciążenia złożone | Piasty, osie, przekładnie |
| Baryłkowe | Nośność i kompensacja niewspółosiowości | Przenośniki, kruszarki, ciężkie napędy |
Jak dobrać konstrukcję do warunków pracy
Sam wymiar łożyska nie wystarczy. Dwa produkty o średnicy wewnętrznej 25 mm mogą mieć zupełnie inne możliwości, dlatego zaczynam od określenia kierunku i wartości obciążenia, a dopiero później sprawdzam serię wymiarową.
- Wysokie obroty i umiarkowane siły wskazują zwykle na łożysko kulkowe zwykłe.
- Duża siła promieniowa przemawia za konstrukcją walcową, baryłkową albo igiełkową.
- Siły promieniowe i osiowe jednocześnie wymagają często łożyska skośnego lub stożkowego.
- Niewspółosiowość wału i oprawy uzasadnia zastosowanie odmiany wahliwej albo baryłkowej.
- Obciążenie wyłącznie osiowe może wymagać łożyska wzdłużnego.
W katalogach spotkasz oznaczenia nośności dynamicznej C i statycznej C0. Pierwsza pomaga ocenić trwałość przy obracającym się łożysku, druga ma znaczenie przy dużych naciskach, drganiach lub postoju pod obciążeniem. Trwałość katalogowa L10 oznacza czas, po którym przy prawidłowych warunkach pracy pozostaje sprawnych 90 procent identycznych łożysk.
Prędkość graniczna z katalogu nie jest obietnicą działania w każdych warunkach. Zależy także od temperatury, rodzaju smaru, obciążenia, dokładności wykonania, koszyka i sposobu odprowadzania ciepła. Przy wrzecionach i szybkich silnikach liczy się więc cały układ łożyskowania, a nie tylko symbol wybity na pierścieniu.
Uszczelnienie, luz i smar potrafią zmienić wynik
Otwarte łożysko ma najmniejsze opory i łatwo odprowadza ciepło, ale wymaga czystej obudowy oraz stałego dopływu smaru. Wersja z uszczelnieniem gumowym lepiej sprawdza się w zapylonym warsztacie, przy wilgoci i okresowej eksploatacji. Nie należy jednak bezrefleksyjnie dodawać do niej kolejnej porcji smaru, jeśli producent dostarczył ją jako fabrycznie nasmarowaną.
W oznaczeniach można spotkać luz wewnętrzny C3, większy niż standardowy. Stosuje się go między innymi przy podwyższonej temperaturze pracy lub pasowaniach, które zmniejszają luz po zamontowaniu. W zwykłym wentylatorze albo lekkim mechanizmie C3 nie musi być lepsze. Zbyt duży luz może zwiększyć hałas i pogorszyć dokładność prowadzenia wału.
Materiał również ma znaczenie. Standardowa stal łożyskowa jest rozwiązaniem ekonomicznym i trwałym, stal nierdzewna lepiej znosi wilgoć, a elementy ceramiczne mogą ograniczać prądy łożyskowe i sprawdzać się w specjalistycznych napędach. Są to jednak rozwiązania droższe, dlatego nie ma sensu stosować ich automatycznie w każdej maszynie.
Najczęstsze błędy podczas montażu i eksploatacji
Najwięcej uszkodzeń nie wynika z wad fabrycznych, lecz z niewłaściwego montażu. Uderzanie młotkiem w pierścień przenoszący obciążenie przez kulki lub wałeczki może zostawić na bieżniach niewidoczne gołym okiem odciski. Później pojawia się charakterystyczne buczenie, drgania i szybkie łuszczenie powierzchni.
- Nie wciskaj łożyska przez elementy toczne. Siłę przykładaj do tego pierścienia, który jest osadzany.
- Nie myj bez potrzeby uszczelnionego łożyska. Możesz wypłukać fabryczny smar.
- Chroń części przed pyłem i opiłkami. Nawet niewielkie zanieczyszczenie może uszkodzić bieżnię.
- Nie przegrzewaj łożyska podczas montażu. Podgrzewanie indukcyjne jest bezpieczniejsze niż otwarty płomień.
- Nie dokręcaj stożkowego zestawu „na wyczucie”. Luz lub napięcie trzeba ustawić zgodnie z dokumentacją.
Przed wciśnięciem elementu sprawdzam też stan wału i gniazda. Wytarcie powierzchni, korozja albo zbyt luźne pasowanie sprawią, że nowe łożysko szybko zacznie obracać się w oprawie. W takim przypadku sama wymiana części jest tylko chwilowym rozwiązaniem.
Jak odczytać oznaczenie i uniknąć złego zamiennika
Symbol łożyska informuje zwykle o jego rodzinie konstrukcyjnej, serii wymiarowej, średnicy otworu i wykonaniu dodatkowym. Przykładowo popularne oznaczenie z grupy 6000 wskazuje na jednorzędowe łożysko kulkowe zwykłe, ale końcówki symbolu mogą określać uszczelnienie, luz, koszyk lub wykonanie materiałowe.
Nie zamieniaj łożyska wyłącznie na podstawie średnicy wewnętrznej. Trzeba porównać co najmniej średnicę zewnętrzną, szerokość, nośność, luz, uszczelnienie i dopuszczalną prędkość. W maszynie pracującej pod dużym obciążeniem liczy się również klasa dokładności oraz sposób mocowania.
Jeżeli nie masz symbolu, zmierz łożysko suwmiarką i zapisz trzy wartości w kolejności d x D x B, czyli średnicę otworu, średnicę zewnętrzną i szerokość. Taki pomiar zawęzi wybór, ale przy nietypowym zastosowaniu nadal trzeba sprawdzić obciążenia i warunki pracy.
Dobry wybór zaczyna się od warunków, nie od samej ceny
Najtańsze łożysko nie zawsze jest oszczędnością, szczególnie gdy awaria zatrzymuje maszynę lub powoduje uszkodzenie wału. W prostym wentylatorze sprawdzi się popularna konstrukcja kulkowa, ale w piaście, wrzecionie albo przekładni przemysłowej ważniejsze będą nośność, dokładność, smarowanie i prawidłowy montaż.
Ja przy doborze trzymam się prostej kolejności: najpierw ustalam rodzaj obciążenia, potem prędkość, temperaturę, zanieczyszczenia i możliwość niewspółosiowości. Dopiero na końcu porównuję producentów oraz cenę. Takie podejście ogranicza ryzyko, że identyczny wymiar zostanie pomylony z identycznymi parametrami.
Jeśli łożysko hałasuje, grzeje się albo ma wyczuwalny luz, sama wymiana często nie wystarczy. Trzeba znaleźć przyczynę, na przykład złe pasowanie, brak smaru, przeciążenie, przekoszenie lub wnikanie zanieczyszczeń. To właśnie te czynniki najczęściej decydują o trwałości całego łożyskowania.
