Wytrzymałość na rozciąganie stali, oznaczana jako Rm, to jedna z tych wartości, które szybko pokazują, jak materiał zachowa się pod obciążeniem i gdzie kończy się jego bezpieczny zapas nośności. W praktyce ma znaczenie przy doborze blach, prętów, śrub, elementów spawanych oraz wszystkich części, które pracują na rozciąganie albo są narażone na duże siły technologiczne.
W tym artykule wyjaśniam, czym dokładnie jest Rm, jak się ją mierzy, czym różni się od granicy plastyczności i twardości oraz jak korzystać z tej wartości w warsztacie i w inżynierii materiałowej. To temat prosty tylko z pozoru, bo jedna liczba bez kontekstu potrafi prowadzić do złych decyzji.
Najważniejsze informacje o wytrzymałości stali na rozciąganie
- Rm to największe naprężenie, jakie próbka stali osiąga w próbie rozciągania przed przewężeniem i zerwaniem.
- Wartość ta mówi dużo o odporności materiału na rozciąganie, ale nie zastępuje granicy plastyczności ani wydłużenia.
- Wyższe Rm zwykle oznacza większą nośność, ale często też trudniejsze gięcie, większe sprężynowanie i bardziej wymagającą obróbkę.
- Na Rm wpływają skład chemiczny, mikrostruktura, obróbka cieplna, zgniot i temperatura pracy.
- Przy doborze stali trzeba patrzeć na cały zestaw cech: Rm, Re lub Rp0,2, A, spawalność i warunki eksploatacji.

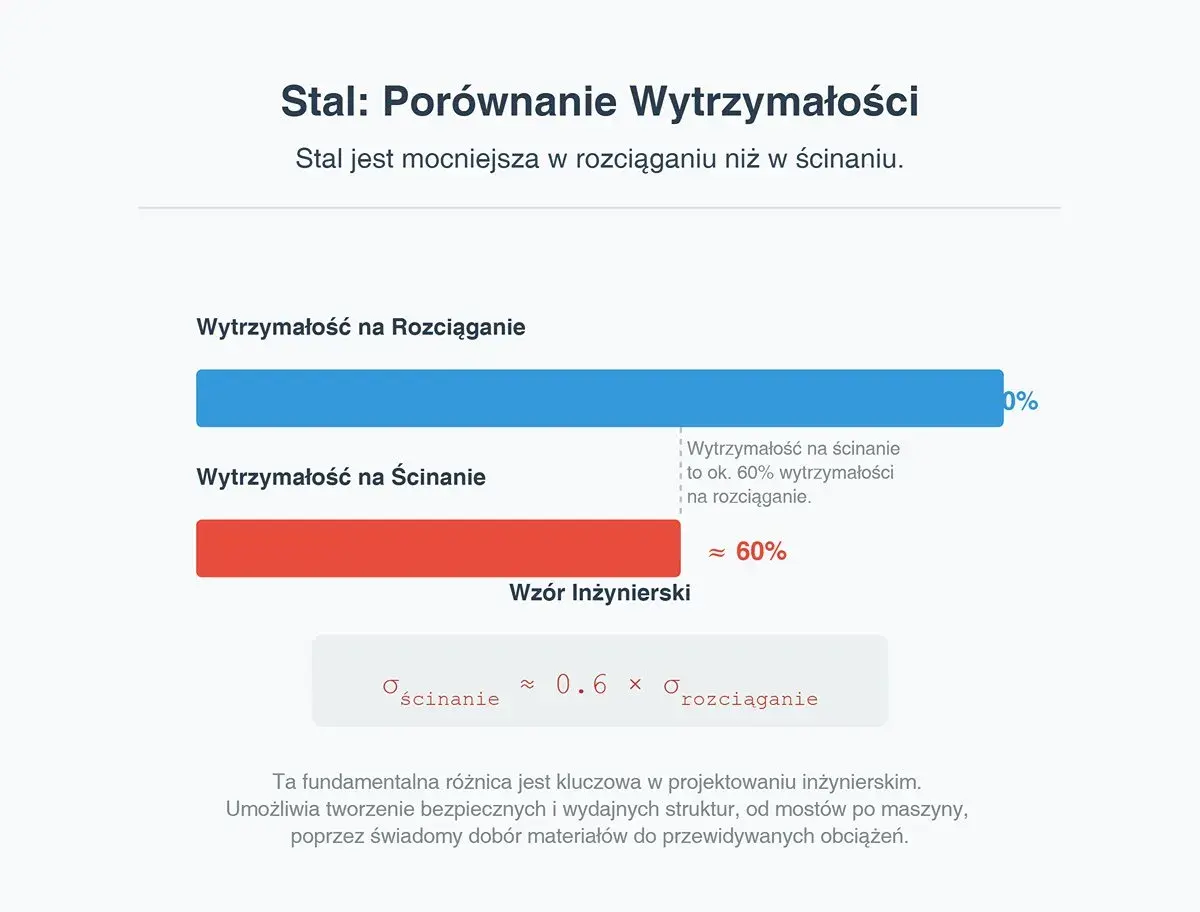

Co naprawdę oznacza wytrzymałość na rozciąganie
Rm to maksymalne naprężenie inżynierskie, jakie materiał osiąga podczas statycznej próby rozciągania. W uproszczeniu zapisuje się to jako Rm = Fm / S0, czyli największą siłę działającą na próbkę podzieloną przez jej początkowe pole przekroju. Jednostką jest najczęściej MPa, a więc N/mm².
Najważniejsze jest tu słowo „maksymalne”. Rm nie opisuje początku odkształceń trwałych, tylko punkt, w którym stal przenosi największe obciążenie w warunkach próby. Po tym momencie próbka zwykle zaczyna się zwężać lokalnie, tworzy się szyjka, a dalsze rozciąganie prowadzi już do zerwania.
To dlatego nie traktuję Rm jako jedynej miary jakości stali. Dwie stale mogą mieć podobne Rm, ale zupełnie inaczej zachowywać się przy gięciu, spawaniu albo podczas pracy udarowej. Właśnie dlatego warto najpierw zrozumieć sam pomiar, a dopiero potem wyciągać wnioski praktyczne.
Jak wygląda próba rozciągania i co pokazuje wykres
Laboratoryjne wyznaczenie Rm wykonuje się na próbce pobranej z materiału, którą rozciąga się kontrolowaną siłą aż do zerwania. W praktyce korzysta się z metody opisanej w normowym badaniu rozciągania metali, a z pomiaru dostaje się wykres naprężenie-odkształcenie. Na tym wykresie widać nie tylko samą wytrzymałość na rozciąganie, ale też granicę plastyczności i wydłużenie po zerwaniu.
W tym badaniu liczą się trzy momenty. Najpierw materiał odkształca się sprężyście, czyli po odciążeniu może wrócić do poprzedniego kształtu. Potem pojawia się zakres odkształceń trwałych. Na końcu próbka osiąga maksimum nośności, po czym lokalnie się przewęża i ostatecznie pęka.
- Największa siła pozwala wyznaczyć Rm.
- Przewężenie szyjki pokazuje, że materiał przestaje zachowywać się jednorodnie.
- Wydłużenie po zerwaniu mówi, ile plastyczności stal zachowała przed pęknięciem.
W praktyce ważne są też warunki samej próby. Temperatura, prędkość odkształcenia i przygotowanie próbki potrafią zmieniać wynik, dlatego porównywanie liczb bez znajomości metody bywa mylące. I właśnie tu naturalnie pojawia się pytanie, czego Rm nie mówi o materiale.
Rm nie wystarcza bez granicy plastyczności i wydłużenia
Gdy analizuję stal, nie patrzę na Rm samotnie. Najczęściej zestawiam ją z granicą plastyczności Re albo umowną granicą plastyczności Rp0,2 oraz z wydłużeniem A. Te trzy wartości razem dają znacznie pełniejszy obraz niż sama maksymalna wytrzymałość.
| Parametr | Co opisuje | Co oznacza wyższa wartość | Czego nie pokazuje |
|---|---|---|---|
| Rm | Maksymalną nośność przy rozciąganiu | Większy zapas wytrzymałości do momentu przewężenia | Nie mówi, kiedy zaczyna się trwałe odkształcenie |
| Re / Rp0,2 | Początek odkształceń trwałych | Lepszą odporność na trwałe rozciąganie pod obciążeniem roboczym | Nie mówi, jak materiał zachowa się tuż przed zerwaniem |
| A | Plastyczność i zdolność do wydłużenia | Większą podatność na formowanie i mniejsze ryzyko kruchego zachowania | Nie mówi nic wprost o samej nośności maksymalnej |
| Twardość | Odporność na wgniatanie i zarysowanie | Często większą odporność na zużycie, ale nie zawsze większe Rm | Nie jest prostym odpowiednikiem wytrzymałości na rozciąganie |
To rozróżnienie ma duże znaczenie przy projektowaniu i obróbce. Stal o wysokim Rm może być bardzo mocna, ale jeśli ma niskie wydłużenie, potrafi sprawiać problemy przy gięciu i formowaniu. Z kolei materiał z umiarkowanym Rm, ale dobrą plastycznością, bywa znacznie praktyczniejszy w produkcji.
Właśnie dlatego po Rm zwykle sprawdzam jeszcze, do czego stal ma służyć i w jakim stanie ją dostarczono. To prowadzi wprost do pytania, jakie wartości są w ogóle typowe dla różnych grup stali.
Jakie wartości Rm są typowe dla różnych stali
Zakresy wytrzymałości na rozciąganie są szerokie, bo stal stalą nierówna. Inne wymagania ma zwykła blacha konstrukcyjna, inne pręt do obróbki, a jeszcze inne śruba wysokiej klasy lub stal po obróbce cieplnej. Poniżej podaję orientacyjne przedziały, które dobrze pokazują skalę różnic.
| Grupa materiału | Orientacyjny Rm | Co to oznacza w praktyce |
|---|---|---|
| Stale niskowęglowe i miękkie | 300–450 MPa | Dobra podatność na formowanie, ale umiarkowana nośność |
| Popularne stale konstrukcyjne | 360–630 MPa | Najczęstszy kompromis między wytrzymałością, dostępnością i obróbką |
| Stale ulepszane cieplnie i wysokowytrzymałe | 800–1200+ MPa | Duża nośność, ale zwykle trudniejsze gięcie i większe wymagania technologiczne |
| Druty i stale sprężynowe | 1000–2200 MPa | Bardzo wysoka odporność na rozciąganie, stosowana tam, gdzie liczy się sprężystość i trwałość |
| Śruby klas 8.8, 10.9 i 12.9 | 800, 1000 i 1200 MPa | Praktyczny skrót myślowy przy doborze elementów złącznych o określonej nośności |
Warto pamiętać, że to nadal są wartości orientacyjne. Na wynik wpływają skład chemiczny, stan dostawy, obróbka cieplna, zgniot, grubość wyrobu i kierunek walcowania. Ten sam gatunek stali w dwóch różnych stanach może zachowywać się wyraźnie inaczej.
Właśnie dlatego sama nazwa gatunku nie wystarcza. Trzeba jeszcze wiedzieć, co podnosi lub obniża Rm i jakie skutki ma to w praktyce warsztatowej.
Co podnosi albo obniża Rm w praktyce
Na wytrzymałość na rozciąganie wpływa kilka czynników, które w warsztacie i produkcji da się realnie odczuć. Część z nich podnosi Rm, ale prawie zawsze dzieje się to kosztem czegoś innego, najczęściej plastyczności albo łatwości obróbki.
Skład i mikrostruktura
Większa zawartość węgla oraz dodatki stopowe zwykle podnoszą Rm, bo wzmacniają strukturę stali. Drobniejsze ziarno też działa na korzyść wytrzymałości. Z kolei grubsza, mniej jednorodna mikrostruktura i materiał z większą ilością miękkich faz często dają niższą wartość Rm, ale bywa, że lepszą plastyczność.
Obróbka cieplna i zgniot
Hartowanie, odpuszczanie oraz ciągnienie na zimno potrafią bardzo wyraźnie zwiększyć Rm. To jeden z powodów, dla których stal po obróbce cieplnej lub intensywnym umocnieniu zachowuje się zupełnie inaczej niż w stanie surowym. Z drugiej strony zbyt agresywne przegrzanie albo niewłaściwe odpuszczanie potrafią obniżyć wytrzymałość i rozjechać cały zestaw własności mechanicznych.
Przeczytaj również: Mosiądz - co to jest? Poznaj jego właściwości i zastosowania
Spawanie i temperatura pracy
Spawanie zmienia właściwości lokalnie w strefie wpływu ciepła. To oznacza, że nawet jeśli materiał bazowy ma wysokie Rm, to okolica spoiny może mieć inne parametry. Przy wyższej temperaturze pracy stal też zwykle traci część wytrzymałości, więc nominalne Rm z karty materiałowej nie zawsze można przenosić wprost na warunki eksploatacji.
W praktyce przekłada się to na bardzo proste wnioski: im wyższe Rm, tym często większa odporność na rozciąganie, ale też większe sprężynowanie przy gięciu, większe wymagania dla narzędzi i mniejszy margines błędu przy obróbce. To dlatego dobór materiału nie kończy się na samej liczbie.
Jak korzystać z Rm przy doborze materiału i podczas pracy w warsztacie
Jeżeli dobieram stal do konkretnego zadania, traktuję Rm jako pierwszy filtr, a nie ostateczną odpowiedź. Najpierw pytam: czy element ma przenosić stałe rozciąganie, czy raczej ma być łatwy w formowaniu, czy ma pracować w złączu spawanym, czy może chodzi o element złączny, którego nie wolno przeciążyć?
- Dla elementów rozciąganych Rm pomaga ocenić zapas nośności, ale zawsze zestawiam ją z Re lub Rp0,2.
- Dla detali giętych wysoki Rm oznacza zwykle większe sprężynowanie i większą ostrożność przy doborze promienia gięcia.
- Dla śrub i połączeń sama klasa wytrzymałości bywa ważniejsza niż nazwa gatunku stali, bo decyduje o nośności złącza.
- Dla elementów spawanych liczy się nie tylko stal bazowa, ale też wpływ ciepła i ewentualne osłabienie lokalne.
- Dla obróbki skrawaniem wyższe Rm często oznacza większe siły skrawania i szybsze zużycie narzędzi.
Najczęstszy błąd widzę wtedy, gdy ktoś wybiera stal wyłącznie po tym, że ma „jak najwyższe Rm”. To prosta droga do problemów: materiał może być trudniejszy w gięciu, mniej odporny na pękanie przy zbyt małym promieniu, bardziej wrażliwy na technologię spawania albo po prostu niepotrzebnie drogi. W wielu zastosowaniach lepszy jest materiał dobrze zbalansowany niż rekordowo mocny.
Drugi błąd to porównywanie materiałów tylko po jednej liczbie bez sprawdzenia stanu dostawy. Ta sama stal może być wyżarzona, walcowana na zimno, ulepszona cieplnie albo dodatkowo umocniona. Wtedy różnica w zachowaniu jest odczuwalna od razu, nawet jeśli nazwa handlowa brzmi podobnie.
Co z tej liczby naprawdę wynika przy stali
Jeżeli mam sprowadzić temat do jednego wniosku, to Rm mówi, jak daleko stal może dojść pod rozciąganiem, ale nie mówi jeszcze, czy będzie wygodna w obróbce, bezpieczna w złączu ani odporna na warunki pracy. Dlatego traktuję ją jako ważny parametr, lecz zawsze czytam razem z granicą plastyczności, wydłużeniem i informacją o stanie materiału.
W praktyce najlepsze decyzje zapadają wtedy, gdy wytrzymałość na rozciąganie nie jest jedynym kryterium. Liczy się także plastyczność, spawalność, temperatura pracy, sposób formowania i realne obciążenia w detalu. Dopiero taki zestaw daje obraz, który można przełożyć na bezpieczny i sensowny dobór stali.
Jeśli patrzysz na stal przez pryzmat Rm, pamiętaj o jednej rzeczy: dobra wartość na papierze jest użyteczna tylko wtedy, gdy pasuje do procesu, zastosowania i ograniczeń technologicznych. Właśnie wtedy liczba staje się praktycznym narzędziem, a nie tylko wpisem w tabeli materiałowej.
