Źle dobrany przyrząd potrafi zepsuć nawet dobrze wykonany detal. W tym artykule pokazuję, jak czytać wymagania z rysunku technicznego, kiedy wystarczy suwmiarka, a kiedy potrzebny jest mikrometr, czujnik lub sprawdzian, oraz jak ograniczyć błędy wynikające z temperatury, zabrudzeń i niewłaściwej techniki pomiaru.
Dobry pomiar zaczyna się od tolerancji, a nie od wyboru najdroższego przyrządu
- Suwmiarka sprawdza wymiary zewnętrzne, wewnętrzne i głębokość, ale nie zastępuje mikrometru.
- Mikrometr daje większą dokładność przy pomiarach średnic, grubości i długości.
- Czujnik zegarowy pomaga ocenić bicie, odchyłkę, równoległość i ustawienie detalu.
- Rozdzielczość wyświetlacza nie jest tym samym co rzeczywista dokładność.
- Wzorcowanie i czyste powierzchnie mają bezpośredni wpływ na wiarygodność wyniku.
Od rysunku technicznego zaczyna się dobór przyrządu
Najpierw patrzę na to, co dokładnie ma zostać sprawdzone, a dopiero później sięgam po konkretny przyrząd. Na rysunku technicznym znaczenie mają nie tylko wartości liczbowe, lecz także tolerancje, bazowanie, chropowatość, prostopadłość, równoległość i sposób oznaczenia wymiaru.
Wymiar 25 mm z tolerancją ±0,05 mm oznacza coś zupełnie innego niż 25 mm z tolerancją ±0,5 mm. W pierwszym przypadku zwykła linijka odpada, a nawet suwmiarka może być rozwiązaniem granicznym. Przy większej tolerancji pomiar orientacyjny będzie wystarczający, ale przy pasowaniu wałka z otworem potrzebna jest znacznie większa kontrola.
Trzy pytania przed rozpoczęciem pomiaru
- Czy sprawdzam wymiar zewnętrzny, wewnętrzny, głębokość, kąt, odchyłkę czy stan powierzchni?
- Jaka jest tolerancja i jaki błąd pomiaru mogę zaakceptować?
- Czy wynik ma służyć tylko do ustawienia maszyny, czy także do odbioru jakościowego detalu?
Przy pomiarach warsztatowych stosuję prostą zasadę. Dokładność przyrządu powinna być wyraźnie lepsza od tolerancji detalu, najlepiej co najmniej czterokrotnie. Jeżeli tolerancja wynosi 0,04 mm, przyrząd z błędem około 0,03 mm nie daje bezpiecznej podstawy do decyzji.
Suwmiarka to początek, nie odpowiedź na wszystko
Suwmiarka jest najbardziej uniwersalnym przyrządem w warsztacie. Jednym narzędziem można zmierzyć średnicę zewnętrzną, średnicę otworu, długość, stopień oraz głębokość. Jej ograniczeniem jest jednak nacisk szczęk, geometria końcówek i mniejsza pewność odczytu przy bardzo małych tolerancjach.
| Przyrząd | Typowe zastosowanie | Najważniejsza zaleta | Ograniczenie |
|---|---|---|---|
| Suwmiarka | Długość, średnice, głębokość, stopnie | Uniwersalność i szybki pomiar | Mniejsza pewność przy ciasnych tolerancjach |
| Mikrometr zewnętrzny | Wałki, blachy, ścianki, grubości | Stabilny i dokładny pomiar | Mniejszy zakres pracy |
| Mikrometr wewnętrzny | Otwory i średnice wewnętrzne | Dokładna kontrola otworu | Wymaga prawidłowego ustawienia w osi |
| Czujnik zegarowy | Bicie, przesunięcie, równoległość, ustawianie | Pokazuje odchyłkę względem położenia bazowego | Nie mierzy samodzielnie wymiaru absolutnego |
| Szczelinomierz | Szczeliny i luzy montażowe | Prosty pomiar niewielkich odstępów | Nie zastępuje pomiaru geometrii powierzchni |
| Kątomierz | Kąty detalu i ustawienie elementów | Szybka kontrola położenia | Wrażliwość na zabrudzenie i niedokładne przyleganie |
Mikrometr wybieram wtedy, gdy liczy się powtarzalność i mały błąd pomiaru. Grzechotka lub sprzęgło ogranicza siłę docisku, dzięki czemu operator nie ściska detalu za każdym razem inaczej. To ważne przy cienkich ściankach, elementach sprężystych i miękkich materiałach.
Do sprawdzania otworów przydają się średnicówki, czujniki otworowe oraz trzypunktowe mikrometry wewnętrzne. W produkcji seryjnej często lepszy od odczytywania każdej wartości jest sprawdzian przechodni i nieprzechodni. Taki wzorzec odpowiada na pytanie, czy detal mieści się w granicach tolerancji, bez długiej analizy liczbowej.
Jak dobrać dokładność bez przepłacania

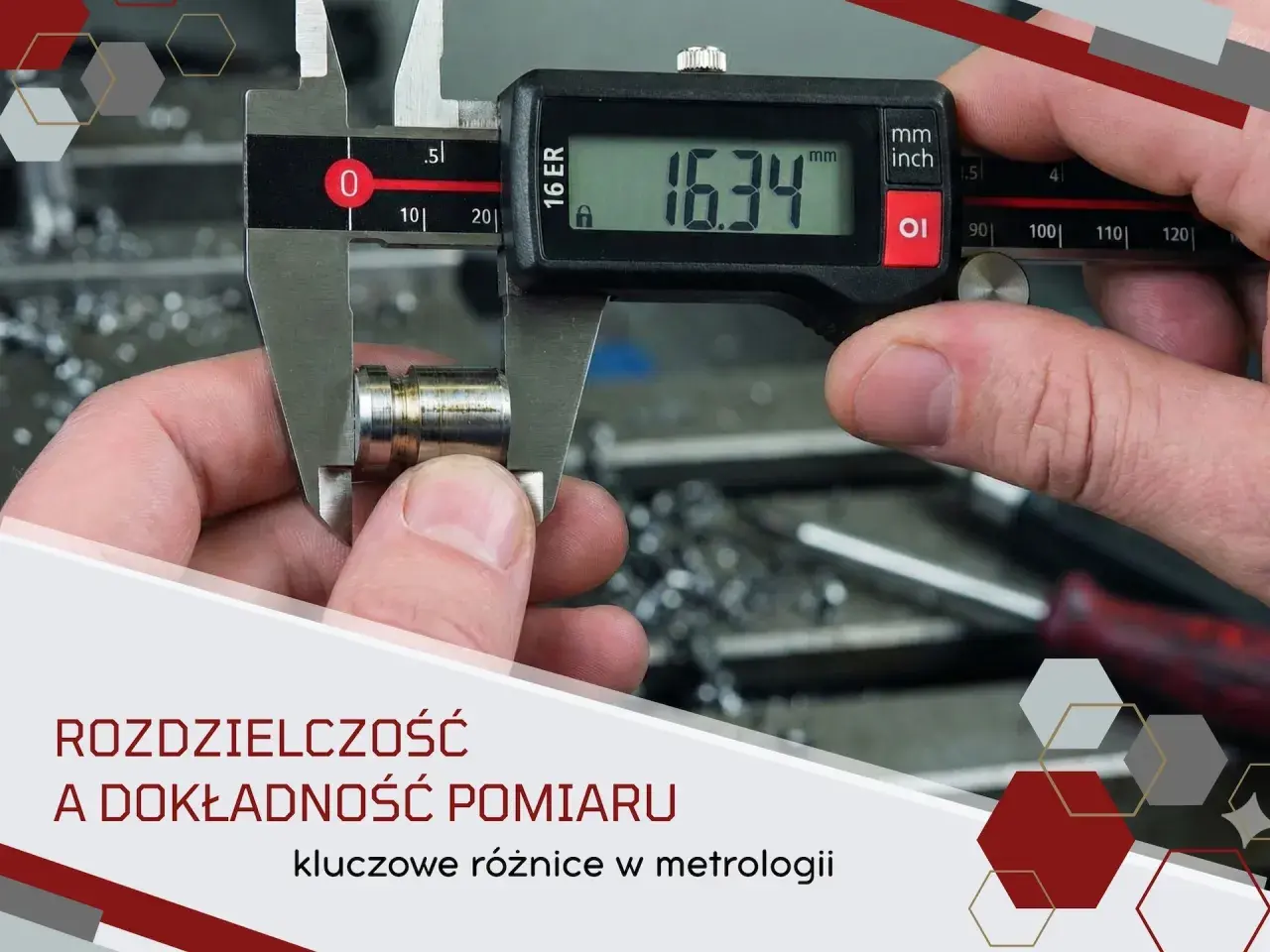

Najczęstszy błąd polega na kupowaniu przyrządu według liczby cyfr na wyświetlaczu. Suwmiarka pokazująca wynik z rozdzielczością 0,01 mm nie musi mierzyć z dokładnością 0,01 mm. Rozdzielczość mówi, co można odczytać, a dokładność mówi, jak bliski prawdzie jest wynik.
| Potrzeba pomiarowa | Rozsądny wybór | Przykład |
|---|---|---|
| Kontrola zgrubna | Przymiar stalowy lub liniał | Długość materiału przed cięciem |
| Typowe prace ślusarskie | Suwmiarka analogowa lub cyfrowa | Sprawdzenie wymiaru po wierceniu |
| Pasowanie i dokładna obróbka | Mikrometr zewnętrzny lub wewnętrzny | Wałek pod łożysko, grubość blachy |
| Ustawianie obrabiarki | Czujnik zegarowy z podstawą magnetyczną | Wyrównanie imadła lub kontrola bicia |
| Kontrola seryjna | Sprawdzian, przyrząd specjalny lub system automatyczny | Szybka selekcja wielu podobnych detali |
Nie ma sensu kupować mikrometru do każdego wymiaru. Jeśli wykonuję elementy z tolerancją kilku dziesiątych milimetra, dobra suwmiarka warsztatowa będzie praktyczniejsza i szybsza. Z kolei przy tolerancjach rzędu setnych części milimetra oszczędność na przyrządzie może skończyć się kosztowną reklamacją albo serią źle wykonanych detali.
Przy wyborze zwracam uwagę także na zakres pomiarowy, kształt końcówek, odporność na chłodziwo, sposób blokowania suwaka oraz możliwość wzorcowania. Najdroższy model nie zawsze jest najlepszy, ale bardzo tani przyrząd bez informacji o błędzie granicznym trudno traktować jako wyposażenie kontroli jakości.
Mierz tak, żeby wynik miał sens
Sam przyrząd nie gwarantuje poprawnego wyniku. Przed pomiarem oczyszczam detal i powierzchnie pomiarowe z wiórów, oleju oraz zadziorów. Jedna drobina między szczęką a powierzchnią może zmienić odczyt bardziej niż sugerowałaby skala przyrządu.
Przeczytaj również: Jak usunąć okleinę z drzwi metalowych - skuteczny poradnik DIY
Praktyczna kolejność pomiaru
- Sprawdź wymagany wymiar i tolerancję na rysunku.
- Oczyść detal oraz końcówki pomiarowe.
- Upewnij się, że przyrząd nie ma widocznych uszkodzeń i zeruje się prawidłowo.
- Ustaw go prostopadle lub współosiowo względem mierzonej powierzchni.
- Wykonaj co najmniej dwa lub trzy pomiary w różnych miejscach.
- Zapisz wynik razem z oznaczeniem detalu, przyrządu i datą, jeśli pomiar ma znaczenie jakościowe.
Przy wałku nie wystarczy zmierzyć jednego przekroju. Obracam detal i sprawdzam kilka położeń, ponieważ różnica wyników może wskazać stożkowatość albo owalność. Podobnie otwór warto kontrolować na różnych głębokościach, szczególnie po wierceniu lub rozwiercaniu.
Temperatura również ma znaczenie. Stalowy detal i przyrząd rozszerzają się, gdy są rozgrzane od dłoni, obrabiarki albo słońca. Przy wymagających pomiarach staram się pracować w stabilnych warunkach, a elementom daję czas na wyrównanie temperatury. Pomiar gorącego detalu po obróbce nie powinien być traktowany jak pomiar końcowy.
Czujnik zegarowy wymaga jeszcze jednej rzeczy, czyli stabilnej bazy. Jeśli podstawa magnetyczna stoi na zabrudzonej lub drgającej powierzchni, wskazówka może pokazywać ruch całego układu zamiast rzeczywistej odchyłki. Ten błąd jest częsty przy ustawianiu tokarki i frezarki.
Podstawowy zestaw do warsztatu metalowego
Do większości prac ślusarskich nie trzeba od razu budować laboratorium. Zacząłbym od przyrządów, które rozwiązują najczęstsze problemy, a dopiero później dokupował wyposażenie do konkretnych tolerancji i operacji.
- Suwmiarka 150 mm do codziennych pomiarów detali.
- Mikrometr zewnętrzny dobrany do najczęściej wykonywanych średnic lub grubości.
- Przymiar stalowy do szybkich pomiarów materiału i kontroli zgrubnej.
- Kątownik warsztatowy do sprawdzania prostopadłości.
- Szczelinomierz do luzów i odstępów.
- Czujnik zegarowy z podstawą do ustawiania maszyn i kontroli bicia.
- Liniał krawędziowy albo płyta pomiarowa, jeśli trzeba oceniać płaskość.
W warsztacie zajmującym się spawaniem przydatny będzie także spoinomierz. Pozwala szybko skontrolować wysokość lica, długość nogi spoiny lub kąt przygotowania krawędzi. Nie zastępuje badań jakościowych spoin, ale dobrze wychwytuje błędy wymiarowe przed dalszą obróbką.
Wygodniejsza w użyciu suwmiarka cyfrowa nie zawsze będzie najlepsza w ciężkich warunkach. Wióry, wilgoć i słaba bateria potrafią przerwać pracę, podczas gdy wersja noniuszowa działa bez zasilania. Z drugiej strony cyfrowy odczyt ogranicza pomyłki paralaksy, czyli błędnego odczytu skali pod kątem.
Wzorcowanie, przechowywanie i bezpieczeństwo
Wzorcowanie polega na porównaniu wskazań przyrządu ze wzorcem o znanej dokładności. Nie jest tym samym co zwykłe wyzerowanie suwmiarki ani czyszczenie mikrometru. Dla narzędzi używanych przy odbiorze produkcji potrzebne jest potwierdzenie, że wynik mieści się w określonych granicach błędu.
Interwał wzorcowania zależy od intensywności pracy, warunków i znaczenia pomiaru. W wielu zakładach przyjmuje się okres 6-12 miesięcy, ale po upadku, kolizji, zalaniu chłodziwem albo zauważeniu rozbieżności przyrząd powinien zostać sprawdzony wcześniej.
Przyrządy przechowuję zamknięte, suche i oddzielone od narzędzi skrawających. Powierzchnie stalowe można zabezpieczyć cienką warstwą odpowiedniego środka antykorozyjnego, ale przed pomiarem trzeba go usunąć. Nie odkładam suwmiarki na detal z ostrymi zadziorami i nie używam jej jako rysika lub zacisku.
Bezpieczeństwo dotyczy także samego pomiaru. Przy obrabiarce pomiar wykonuję dopiero po zatrzymaniu wrzeciona, a wióry usuwam szczotką lub hakiem, nie dłonią. Dokładny wynik nie jest wart ryzyka urazu, zwłaszcza gdy detal ma ostre krawędzie albo pozostaje rozgrzany.
Małe nawyki, które chronią duże partie detali
Najlepszy zestaw pomiarowy nie naprawi źle odczytanego rysunku ani zabrudzonego detalu. Przed rozpoczęciem pracy trzeba ustalić bazę, tolerancję i sposób pomiaru, a po zakończeniu zapisać wynik w sposób, który pozwoli go odtworzyć.
W praktyce najwięcej daje konsekwencja. Suwmiarka do szybkiej kontroli, mikrometr do dokładnego wymiaru, czujnik do odchyłek i regularnie sprawdzany sprzęt tworzą rozsądny system dla większości warsztatów metalowych. Resztę wyposażenia najlepiej dobierać dopiero wtedy, gdy konkretny detal lub proces rzeczywiście tego wymaga.
