Gdy trzeba wykonać lub odtworzyć koło zębate, sam zarys zębów nie wystarczy. Rysunek techniczny musi jednoznacznie określać geometrię uzębienia, sposób wykonania, tolerancje oraz wymiary elementów współpracujących. Poniżej pokazuję, jak czytać i przygotować dokumentację, jakie parametry zmierzyć oraz gdzie najczęściej pojawiają się kosztowne błędy.
Najważniejsze informacje o dokumentacji koła zębatego
- Uproszczony zapis zastępuje rysowanie wszystkich zębów odpowiednimi okręgami i liniami umownymi.
- Do identyfikacji koła potrzebujesz przede wszystkim liczby zębów, modułu, szerokości wieńca i średnic.
- Dla typowego koła walcowego obowiązuje zależność d = m · z, gdzie d oznacza średnicę podziałową.
- Pomiar suwmiarką pozwala wykonać wstępną identyfikację, ale nie zastępuje kontroli grubości zęba, bicia i podziałki.
- Przy kołach śrubowych trzeba dodatkowo podać kąt pochylenia linii zęba i kierunek pochylenia.
Jak czytać rysunek techniczny koła zębatego
Najpierw ustalam, z jakim typem koła mam do czynienia. Inaczej opisuje się koło walcowe o zębach prostych, inaczej śrubowe, stożkowe, hipoidalne albo ślimakowe. Nie wolno przenosić parametrów z jednego rodzaju uzębienia na drugi, nawet gdy z zewnątrz elementy wyglądają podobnie.
Na rysunku wykonawczym zwykle znajdziemy widok z boku, widok czołowy oraz przekrój przez piastę. Widok z boku pokazuje szerokość wieńca, piastę, otwór i ewentualny rowek wpustowy. Widok czołowy służy do opisania geometrii koła, natomiast przekrój pozwala jasno przedstawić grubości, stopnie i sposób osadzenia na wale.
W dokumentacji uzębienie przedstawia się najczęściej umownie. Norma ISO 2203 opisuje takie przedstawianie wieńców zębatych, w tym kół, par kół, przekładni ślimakowych i kół łańcuchowych. ISO podaje, że wersja z 1973 roku została potwierdzona w 2024 roku, dlatego nadal pozostaje użytecznym punktem odniesienia.
Parametry, których nie wolno pomylić
| Oznaczenie | Znaczenie | Dlaczego jest ważne |
|---|---|---|
| z | Liczba zębów | Wpływa na średnicę podziałową i przełożenie. |
| m | Moduł w milimetrach | Określa wielkość zębów i musi być zgodny z kołem współpracującym. |
| d | Średnica podziałowa | Jest podstawą obliczeń geometrii i odległości osi. |
| da | Średnica wierzchołkowa | Obejmuje najbardziej zewnętrzne punkty zębów. |
| df | Średnica stóp | Przebiega przez dna wrębów między zębami. |
| b | Szerokość wieńca | Wpływa na nośność i sposób zazębienia. |
| d0 | Średnica otworu | Decyduje o dopasowaniu do wału lub tulei. |
Najczęstsza pomyłka polega na traktowaniu średnicy zewnętrznej jako podziałowej. Średnica podziałowa nie jest zwykle widoczną krawędzią koła. To średnica teoretyczna, na której opisuje się współpracę zębów i z której wyprowadza się podstawowe zależności.
Na czym polega uproszczone przedstawianie uzębienia
Rysowanie pełnego zarysu każdego zęba jest potrzebne tylko wtedy, gdy dokumentacja dotyczy konkretnego profilu, narzędzia albo kontroli geometrii. Na typowym rysunku wykonawczym i złożeniowym stosuje się uproszczenie, ponieważ najważniejsze są średnice, osie, szerokości i dane technologiczne, a nie artystycznie odwzorowany każdy wrąb.
Na widoku czołowym koła zewnętrzne przedstawia się zwykle za pomocą okręgu wierzchołków oraz okręgu podziałowego. Ten drugi ma charakter linii cienkiej, punktowej lub osiowej, zależnie od przyjętych zasad rysunku. W przekroju wzdłużnym pokazuje się przede wszystkim piastę, otwór, rowek wpustowy i szerokość wieńca, a zęby pozostają oznaczone umownie.
W przypadku pary kół nie trzeba rysować każdego zęba obu elementów. Zazwyczaj wystarczy pokazać ich wzajemne położenie, osie oraz okręgi podziałowe. Okręgi podziałowe powinny być styczne w punkcie zazębienia, jeśli dokumentacja przedstawia prawidłową geometrię przekładni.
Koło proste, śrubowe i stożkowe
Koło walcowe o zębach prostych jest najłatwiejsze do opisania. W jego tabeli danych wystarczą zazwyczaj moduł czołowy, liczba zębów, kąt przyporu, szerokość wieńca i podstawowe średnice.

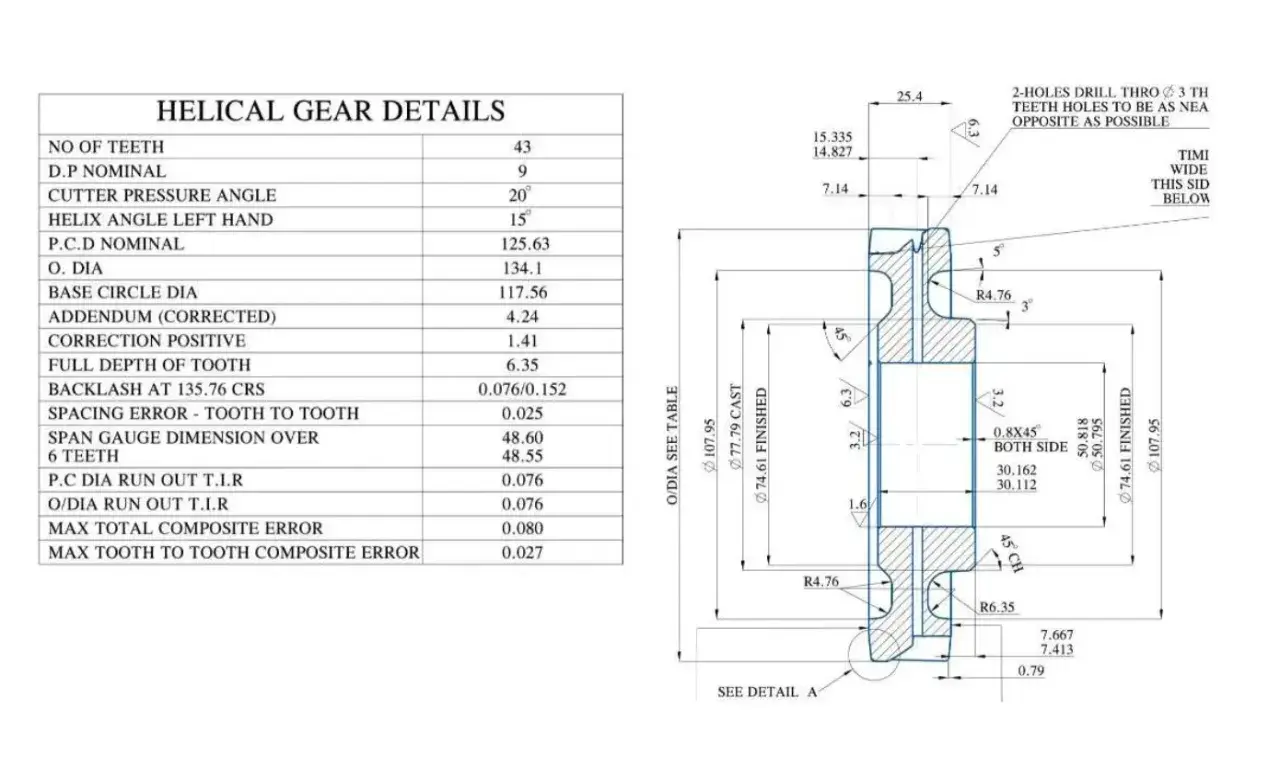

Przy uzębieniu śrubowym trzeba dopisać kąt pochylenia β, jego kierunek oraz informację, czy podany moduł jest normalny, czy czołowy. Brak tej informacji może sprawić, że wykonawca przygotuje koło o właściwej średnicy, ale niepasujące do drugiego elementu przekładni.
Koło stożkowe wymaga jeszcze określenia kąta stożka podziałowego, średnic na dużym i małym końcu oraz szerokości uzębienia. W tym przypadku prosty pomiar średnicy suwmiarką rzadko wystarcza do odtworzenia części.
Jakie dane wpisać na rysunku wykonawczym
Dobry rysunek nie zmusza technologa do zgadywania. Jeżeli koło ma być wykonane na podstawie dokumentacji, podaję zarówno wymiary geometryczne, jak i informacje o materiale, obróbce oraz wymaganej dokładności.
- typ uzębienia, na przykład walcowe, proste lub śrubowe,
- moduł m albo moduł normalny mn,
- liczbę zębów z,
- kąt przyporu α, najczęściej 20°, jeśli nie wskazano inaczej,
- średnicę podziałową d, wierzchołkową da i stóp df,
- szerokość wieńca b oraz szerokość całkowitą elementu,
- średnicę otworu, tolerancję pasowania i ewentualny rowek wpustowy,
- materiał, twardość i sposób obróbki cieplnej,
- klasę dokładności uzębienia, jeśli koło pracuje w wymagającej przekładni,
- chropowatość powierzchni otworu, czół i innych powierzchni bazowych.
Dla standardowego koła walcowego o zębach prostych podstawą jest zależność d = m · z. Jeżeli przyjmujemy typowy profil bez korekcji, średnicę wierzchołkową można wyznaczyć ze wzoru da = m(z + 2), a średnica stóp wynosi w przybliżeniu df = d - 2,5m. Te wzory tracą prostotę przy korekcji zarysu, zmianie kąta przyporu albo nietypowym systemie uzębienia.
Przykład jest prosty. Dla koła o module m = 2 mm i liczbie zębów z = 30 średnica podziałowa wynosi 60 mm, a średnica wierzchołkowa około 64 mm. Taki zapis nie mówi jednak jeszcze, czy koło będzie pasowało do konkretnego wału, ponieważ nadal trzeba określić otwór, tolerancję, szerokość oraz grubość zęba.
Co powinno znaleźć się w tabeli danych
| Pozycja | Przykładowy zapis | Uwaga wykonawcza |
|---|---|---|
| Uzębienie | walcowe, zęby proste | Przy śrubowym dodaj kąt i kierunek pochylenia. |
| Moduł | m = 2 mm | Nie zastępuj modułu średnicą zewnętrzną. |
| Liczba zębów | z = 30 | Musi zgadzać się z obliczoną geometrią. |
| Kąt przyporu | α = 20° | Nie zakładaj go bez sprawdzenia w istniejącej przekładni. |
| Szerokość wieńca | b = 20 mm | Podaj tolerancję, jeśli ma wpływ na pracę pary. |
| Otwór | Ø25 H7 | Pasowanie dobiera się do wału i sposobu przenoszenia momentu. |
Jak zmierzyć koło zębate przed wykonaniem rysunku
Jeśli nie mam dokumentacji źródłowej, zaczynam od pomiarów, które pozwalają rozpoznać typowe koło walcowe. Potrzebuję suwmiarki, mikrometru, głębokościomierza i, przy dokładniejszej kontroli, czujnika zegarowego oraz wałeczków pomiarowych. Każdy wymiar zapisuję razem z metodą pomiaru, bo sam wynik bez informacji o sposobie jego uzyskania bywa mylący.
- Policz wszystkie zęby i zapisz liczbę z.
- Zmierz średnicę wierzchołkową da oraz średnicę otworu d0.
- Oblicz orientacyjny moduł według zależności m = da / (z + 2), ale tylko dla koła prostego bez korekcji.
- Sprawdź, czy otrzymany moduł odpowiada wartości z szeregu normalnego, na przykład 1, 1,25, 1,5, 2, 2,5 lub 3 mm.
- Wyznacz średnicę podziałową z zależności d = m · z.
- Zmierz szerokość wieńca, średnicę otworu, średnicę piasty i długość całkowitą.
- Sprawdź rowek wpustowy, fazy, promienie, podcięcia i ewentualne otwory dodatkowe.
Przy parzystej liczbie zębów średnicę wierzchołkową można zmierzyć bezpośrednio między przeciwległymi wierzchołkami. Przy liczbie nieparzystej taki pomiar nie przechodzi przez dokładnie przeciwległe zęby, dlatego trzeba uwzględnić odległość do osi otworu i zastosować odpowiednią konstrukcję pomiarową. To drobny szczegół, który potrafi wprowadzić kilka dziesiątych milimetra błędu.
Podziałka obwodowa wynika z modułu i wynosi pt = π · m. Dla modułu 2 mm daje to około 6,283 mm. Nie mierzę jej zwykłą linijką na jednym zębie, ponieważ lokalny pomiar może być zafałszowany przez zużycie, zadziory albo niedokładne ustawienie przyrządu.
Przeczytaj również: ISO 5211 - Jak czytać normę i dobierać siłowniki bez błędów?
Pomiar grubości zęba i kontroli pracy
Suwmiarka modułowa pozwala zmierzyć grubość zęba na określonej wysokości, ale wymaga wcześniejszego wyznaczenia tej wysokości z geometrii koła. W kontroli dokładniejszych stosuje się mikrometr talerzowy, pomiar przez kilka zębów albo wałeczki pomiarowe. Dzięki temu sprawdza się nie tylko pojedynczy ząb, lecz także średnią grubość i regularność podziałki.
Jeżeli koło ma pracować w istniejącej przekładni, kontroluję również bicie promieniowe uzębienia. Umieszczenie wałeczka we wrębie i odczyt czujnika na kolejnych zębach pozwala obliczyć różnicę między największym a najmniejszym wskazaniem. Duża różnica może oznaczać bicie koła, błąd osadzenia albo nierównomierność wykonania.
Nie próbuję wyznaczać kąta przyporu wyłącznie na podstawie zdjęcia lub pomiaru jednej powierzchni. W praktyce lepiej porównać koło z oznaczeniem producenta, sprawdzić drugie koło w parze albo wykonać pomiar na odpowiednim stanowisku. Zdjęcie zęba nie jest dokumentacją profilu.
Typowe błędy przy rysowaniu i odtwarzaniu kół
Pierwszy błąd to podanie samej średnicy zewnętrznej i liczby zębów. Taki zestaw danych może wystarczyć do bardzo wstępnego szkicu, ale nie do wykonania części. Brakuje między innymi modułu, kąta przyporu, szerokości wieńca i sposobu osadzenia.
Drugi problem pojawia się przy kołach śrubowych. Pominięcie kierunku linii zęba albo kąta pochylenia prowadzi do sytuacji, w której koło ma właściwą liczbę zębów, lecz nie współpracuje z drugim elementem. W dokumentacji trzeba również rozróżnić moduł normalny od czołowego.
Trzeci błąd to wpisanie tolerancji tylko dla otworu i pominięcie powierzchni bazowych. Jeżeli czoło piasty ma ustalać położenie koła, jego bicie i prostopadłość względem osi mogą mieć większe znaczenie niż sama nominalna średnica otworu.
- Nie rysuj pełnego uzębienia, gdy wystarczy przedstawienie umowne.
- Nie wymiaruj jednocześnie kilku średnic od przypadkowych baz.
- Nie zakładaj, że każde koło o tej samej liczbie zębów ma ten sam moduł.
- Nie pomijaj korekcji zarysu, jeśli koło pochodzi z konkretnej przekładni.
- Nie oceniaj zużycia wyłącznie po średnicy wierzchołkowej.
- Nie przenoś danych z katalogu bez sprawdzenia, czy dotyczą tego samego systemu uzębienia.
W warsztacie szczególnie często widzę rysunki, na których piasta jest zwymiarowana poprawnie, ale wieniec nie ma żadnej informacji o klasie dokładności ani obróbce. Taka dokumentacja opisuje kształt części, lecz nie określa, jak ma ona pracować. Rysunek wykonawczy musi łączyć geometrię z wymaganiami funkcjonalnymi.
Jak przygotować dokumentację, która nie zostawia miejsca na domysły
Przed oddaniem rysunku sprawdzam zgodność trzech grup danych. Pierwsza to geometria uzębienia, druga obejmuje wymiary montażowe, a trzecia dotyczy jakości wykonania. Jeżeli jedna z nich nie pasuje do pozostałych, wykonawca może wykonać część poprawną formalnie, ale nieprzydatną w maszynie.
- Sprawdź, czy z liczby zębów i modułu wynika podana średnica podziałowa.
- Porównaj średnice wierzchołków i stóp z przyjętym profilem.
- Zweryfikuj odległość osi z drugim kołem.
- Dodaj tolerancje otworu, baz i powierzchni ustalających.
- Podaj materiał, twardość oraz ewentualną obróbkę cieplną.
- Wskaż wymagania dotyczące bicia, podziałki i grubości zęba, jeśli przekładnia pracuje precyzyjnie.
Przy prostym kole do napędu pomocniczego wystarczy często klasyczny rysunek wykonawczy z tabelą danych. Dla przekładni szybkoobrotowej, reduktora lub mechanizmu o wysokiej dokładności potrzebne będą dodatkowe wymagania kontroli uzębienia, a czasem także osobny protokół pomiarowy. Zakres dokumentacji powinien wynikać z funkcji koła, nie z samego wyglądu elementu.
Od wymiaru na papierze do pewnego zazębienia
Najbezpieczniej traktować rysunek koła zębatego jako zestaw powiązanych informacji. Liczba zębów i moduł opisują podstawową geometrię, średnice pokazują jej konsekwencje, a tolerancje i wymagania jakościowe decydują o tym, czy część rzeczywiście zadziała w maszynie.
Jeżeli odtwarzasz zużyte koło, zacznij od identyfikacji całej pary, a nie od jednej średnicy. Sprawdź oba elementy, odległość osi, kierunek pracy, szerokość wieńca i ślady zużycia. Dzięki temu rysunek techniczny będzie nie tylko poprawny graficznie, ale przede wszystkim użyteczny dla kontroli, naprawy i dalszej produkcji.
