Jakie żeliwo wybrać - Rodzaje, właściwości, zastosowania

Żeliwo, materiał o tysiącletniej historii, wciąż stanowi fundament wielu gałęzi przemysłu. Jego wszechstronność i możliwość modyfikacji sprawiają, że pozostaje niezastąpione w inżynierii. Ten artykuł ma za zadanie być kompleksowym przewodnikiem po różnych rodzajach żeliwa, ich definicjach, właściwościach, składzie chemicznym i zastosowaniach, co jest kluczowe dla inżynierów, studentów kierunków technicznych i profesjonalistów z branży przemysłowej.

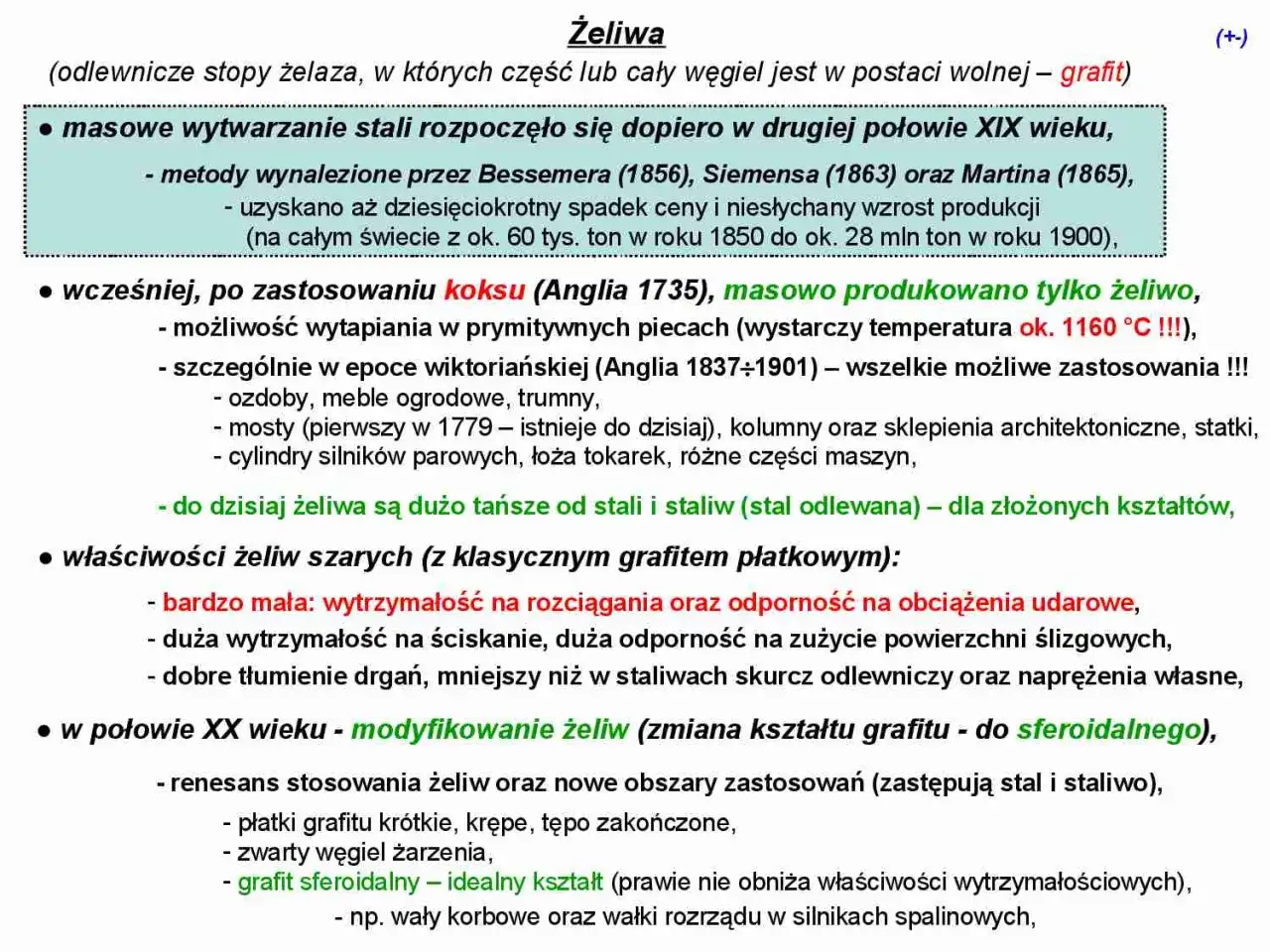

Czym jest żeliwo i dlaczego jego klasyfikacja jest tak istotna?

Żeliwo to nic innego jak odlewniczy stop żelaza z węglem, gdzie zawartość węgla waha się zazwyczaj od 2% do 6,7%. Jest to materiał, który dzięki swojej unikalnej strukturze i możliwości modyfikacji, odgrywa kluczową rolę w wielu sektorach przemysłu. Zrozumienie jego podstawowej definicji i różnic w klasyfikacji jest absolutnie fundamentalne dla każdego, kto pracuje z tym materiałem.

Stop żelaza z węglem – fundamentalna definicja dla inżyniera

Oprócz żelaza i węgla, w składzie żeliwa znajdziemy również inne kluczowe pierwiastki stopowe, takie jak krzem, mangan, fosfor i siarka. Każdy z tych dodatków ma istotny wpływ na mikrostrukturę i właściwości końcowego produktu. Krzem, na przykład, sprzyja wydzielaniu się węgla w postaci grafitu, podczas gdy mangan może stabilizować cementyt. Ta podstawowa definicja, choć prosta, jest punktem wyjścia do zrozumienia ogromnej różnorodności żeliw i ich specyficznych zastosowań w inżynierii, od prostych odlewów po zaawansowane komponenty maszyn.

Grafit kontra cementyt: klucz do zrozumienia właściwości żeliwa

Kluczowym czynnikiem, który decyduje o właściwościach żeliwa, jest forma, w jakiej występuje w nim węgiel. Może on pojawiać się jako wolny grafit, czyli czysty węgiel w postaci płatków, kulek, kłaczków lub krętek, albo w postaci związanej jako cementyt (węglik żelaza). Grafit jest miękki i plastyczny, natomiast cementyt jest niezwykle twardy i kruchy. To właśnie proporcje i morfologia tych dwóch faz wpływają na twardość, kruchość, plastyczność, wytrzymałość na rozciąganie oraz inne cechy mechaniczne materiału. Na przykład, obecność grafitu płatkowego w żeliwie szarym znacząco poprawia jego skrawalność i zdolność tłumienia drgań, ale obniża wytrzymałość.

Jak czytać oznaczenia żeliwa? Wprowadzenie do norm PN-EN

W świecie inżynierii precyzja jest kluczowa, dlatego tak ważne są normy klasyfikacyjne. Norma PN-EN 1560 reguluje system oznaczania żeliw w Europie, używając symboli i numerów materiałowych do precyzyjnej klasyfikacji. Dzięki temu profesjonaliści mogą jednoznacznie określić rodzaj żeliwa, jego właściwości i przeznaczenie, niezależnie od kraju pochodzenia. Znajomość tych oznaczeń jest niezbędna, aby prawidłowo dobrać materiał do konkretnego zastosowania, unikając kosztownych błędów i zapewniając bezpieczeństwo konstrukcji.

Żeliwo szare (EN-GJL) – przemysłowy standard o szerokim zastosowaniu

Żeliwo szare, oznaczane często jako EN-GJL, jest bez wątpienia najpopularniejszym i najtańszym rodzajem żeliwa. Jego nazwa pochodzi od szarego przełomu, który jest wynikiem obecności węgla w postaci płatków grafitu. To właśnie ta specyficzna mikrostruktura nadaje mu unikalne właściwości, które czynią go idealnym do wielu zastosowań.

Struktura płatkowa grafitu: sekret tłumienia drgań i doskonałej skrawalności

W żeliwie szarym węgiel wydziela się w postaci płatków grafitu, które są nieregularnie rozmieszczone w osnowie metalowej. Ta płatkowa struktura ma kilka kluczowych zalet. Po pierwsze, znacząco poprawia lejność materiału, co ułatwia odlewanie skomplikowanych kształtów. Po drugie, obecność płatków grafitu działa jak wewnętrzny smar, co przekłada się na doskonałą skrawalność, czyli łatwość obróbki mechanicznej. Co więcej, płatki grafitu skutecznie tłumią drgania, absorbując energię mechaniczną, co jest niezwykle cenną właściwością w konstrukcjach maszyn narażonych na wibracje.

Właściwości mechaniczne: dlaczego nie nadaje się do przenoszenia dużych obciążeń?

Mimo wielu zalet, żeliwo szare ma swoje ograniczenia, zwłaszcza jeśli chodzi o właściwości mechaniczne. Charakteryzuje się niską wytrzymałością na rozciąganie i małą plastycznością. Płatki grafitu działają jak wewnętrzne karby, które koncentrują naprężenia, co sprawia, że materiał jest kruchy i podatny na pękanie pod wpływem obciążeń dynamicznych lub rozciągających. Z tego powodu żeliwo szare nie jest odpowiednie do elementów, które muszą przenosić duże obciążenia udarowe lub pracować w warunkach wysokich naprężeń rozciągających.

Od bloków silników po grzejniki – najczęstsze zastosowania żeliwa szarego

Z uwagi na swoje właściwości, żeliwo szare znajduje szerokie zastosowanie w produkcji odlewów nieprzenoszących dużych obciążeń. Jest to materiał wybierany do produkcji korpusów maszyn, bloków silników (gdzie liczy się tłumienie drgań i dobra przewodność cieplna), grzejników, wanien, a także tarcz i bębnów hamulcowych. Jego niska cena i łatwość obróbki sprawiają, że jest to ekonomiczny wybór dla wielu komponentów, gdzie wysoka wytrzymałość nie jest priorytetem.

Żeliwo sferoidalne (EN-GJS) – gdy wytrzymałość i plastyczność to priorytet

Żeliwo sferoidalne, znane również jako żeliwo ciągliwe (choć to nazwa często mylona z żeliwem ciągliwym wyżarzanym), stanowi znaczący krok naprzód w porównaniu do żeliwa szarego. Dzięki specyficznej formie grafitu, materiał ten oferuje znacznie lepsze właściwości mechaniczne, otwierając drzwi do bardziej wymagających zastosowań inżynieryjnych.

Magia modyfikacji: jak powstaje grafit kulkowy i co to zmienia?

Kluczem do wyjątkowych właściwości żeliwa sferoidalnego jest modyfikacja, czyli specjalny proces metalurgiczny, w którym do ciekłego żeliwa dodaje się pierwiastki takie jak magnez lub cer. Powoduje to, że węgiel wydziela się w postaci kulistych (sferoidalnych) cząstek grafitu, a nie płatków. Ta zmiana struktury jest rewolucyjna, ponieważ eliminuje efekt karbu, który występuje w żeliwie szarym. Kuliste inkluzje grafitu nie osłabiają osnowy metalowej w takim stopniu jak płatki, co radykalnie poprawia wytrzymałość, plastyczność i udarność materiału.

Wytrzymałość na rozciąganie i udarność – przewaga nad żeliwem szarym

Właściwości mechaniczne żeliwa sferoidalnego są znacznie lepsze niż żeliwa szarego. Charakteryzuje się ono znacznie wyższą wytrzymałością na rozciąganie, porównywalną, a nawet przewyższającą niektóre stale. Co więcej, jego plastyczność i udarność są nieporównywalnie lepsze, co oznacza, że materiał może ulegać odkształceniom plastycznym przed pęknięciem i jest bardziej odporny na obciążenia dynamiczne. Żeliwo sferoidalne doskonale radzi sobie również z wysokimi ciśnieniami i obciążeniami zmiennymi, co czyni je idealnym do elementów pracujących w trudnych warunkach.

Zastosowania w motoryzacji i budowie maszyn: wały korbowe, koła zębate, rurociągi

Dzięki swoim doskonałym właściwościom, żeliwo sferoidalne jest wykorzystywane do produkcji odpowiedzialnych części maszyn, gdzie wymagana jest wysoka wytrzymałość i niezawodność. Znajdziemy je w wałach korbowych i wałkach rozrządu silników, kołach zębatych, elementach zawieszenia samochodowego, a także w rurociągach ciśnieniowych. Jego zdolność do przenoszenia dużych obciążeń sprawia, że jest to materiał z wyboru dla wielu krytycznych komponentów w przemyśle motoryzacyjnym, maszynowym i energetycznym.

Żeliwo białe – ekstremalna twardość w służbie odporności na ścieranie

Żeliwo białe to gatunek żeliwa, który wyróżnia się przede wszystkim swoją ekstremalną twardością i wyjątkową odpornością na ścieranie. W przeciwieństwie do żeliwa szarego czy sferoidalnego, węgiel w żeliwie białym występuje w postaci związanej – jako twardy i kruchy cementyt. Ta specyfika sprawia, że jego zastosowania są bardzo niszowe, ale jednocześnie niezastąpione w określonych warunkach.

Bez grafitu, pełne cementytu: struktura stojąca za niezwykłą twardością

Mikrostruktura żeliwa białego jest unikalna – nie zawiera ono wolnego grafitu. Cały węgiel obecny w stopie występuje w postaci cementytu (Fe3C), czyli węglika żelaza, który jest jednym z najtwardszych składników stopów żelaza. To właśnie ta struktura nadaje materiałowi jego niezwykłą twardość i odporność na zużycie ścierne. Cementyt tworzy ciągłą sieć, która skutecznie opiera się penetracji i erozji, co jest kluczowe w środowiskach, gdzie materiał jest nieustannie poddawany tarciu i uderzeniom.

Kruchość – cena, jaką płaci się za odporność na zużycie

Niestety, ekstremalna twardość żeliwa białego ma swoją cenę: jest nią bardzo wysoka kruchość. Materiał ten jest niezwykle podatny na pękanie pod wpływem obciążeń udarowych i nie wykazuje praktycznie żadnej plastyczności. Ponadto, jego twardość sprawia, że jest niezwykle trudny w obróbce mechanicznej, takiej jak skrawanie czy wiercenie. Te cechy ograniczają jego zastosowanie do specyficznych, odpornych na ścieranie elementów, które nie są narażone na dynamiczne uderzenia ani znaczne naprężenia rozciągające.

Gdzie stosuje się żeliwo białe? Kule do młynów i elementy kruszarek

Zastosowania żeliwa białego są ściśle związane z jego główną zaletą – odpornością na ścieranie. Jest ono wykorzystywane wszędzie tam, gdzie inne materiały szybko by się zużyły. Typowe przykłady to kule do młynów (np. kulowych), płyty kruszące w kruszarkach, mieszalniki materiałów sypkich, a także wykładziny rynien i zsypów. W tych zastosowaniach, gdzie dominującym mechanizmem zużycia jest ścieranie, żeliwo białe okazuje się być niezastąpione.

Żeliwo ciągliwe (EN-GJMW/B) – jak z kruchego materiału uzyskać plastyczność?

Żeliwo ciągliwe to fascynujący przykład inżynierii materiałowej, gdzie z początkowo kruchego materiału, jakim jest żeliwo białe, poprzez odpowiednią obróbkę cieplną uzyskuje się stop o znacznie lepszych właściwościach plastycznych i wytrzymałościowych. Jest to materiał, który doskonale łączy w sobie zalety żeliwa z cechami zbliżonymi do stali.

Tajemnica procesu wyżarzania: przemiana żeliwa białego w ciągliwe

Sekretem żeliwa ciągliwego jest proces długotrwałego wyżarzania odlewów wykonanych z żeliwa białego. Odlewy te są podgrzewane do wysokich temperatur (zazwyczaj w zakresie 850-1000°C) i utrzymywane w nich przez wiele godzin, a następnie powoli schładzane. W trakcie tego procesu zachodzi rozpad kruchego cementytu, a węgiel wydziela się w formie skupisk (grafit kłaczkowy). Ta zmiana morfologii węgla, z ciągłej sieci cementytu na rozproszone kłaczki grafitu, radykalnie zwiększa plastyczność i udarność materiału, czyniąc go porównywalnym z niektórymi stalami.

Żeliwo ciągliwe białe vs. czarne – różnice w strukturze i zastosowaniu

W zależności od atmosfery wyżarzania i szybkości chłodzenia, możemy wyróżnić dwa główne typy żeliwa ciągliwego: żeliwo ciągliwe czarne (EN-GJMB) i żeliwo ciągliwe białe (EN-GJMW). Żeliwo ciągliwe czarne charakteryzuje się osnową ferrytyczną i jest bardziej plastyczne. Z kolei żeliwo ciągliwe białe ma osnowę perlityczną, co nadaje mu większą wytrzymałość i twardość, kosztem nieco niższej plastyczności. Różnice w mikrostrukturze przekładają się na odmienne właściwości i zastosowania, pozwalając na precyzyjny dobór materiału do konkretnych wymagań.

Niezastąpione w drobnych, ale wytrzymałych elementach maszyn

Żeliwo ciągliwe, dzięki połączeniu dobrych właściwości wytrzymałościowych z plastycznością, znajduje zastosowanie w produkcji elementów, które wymagają pewnej elastyczności i odporności na uderzenia, a jednocześnie są stosunkowo niewielkie. Jest powszechnie używane do produkcji części maszyn rolniczych i maszyn do szycia, kluczy, a także różnego rodzaju elementów armatury. Jego zdolność do tworzenia skomplikowanych kształtów poprzez odlewanie, a następnie uzyskiwania pożądanych właściwości mechanicznych poprzez wyżarzanie, czyni je niezwykle cennym materiałem w wielu gałęziach przemysłu.

Nowoczesne gatunki żeliwa dla wymagających zastosowań

Współczesny przemysł stawia coraz wyższe wymagania materiałom, co prowadzi do ciągłego rozwoju i poszukiwania nowych, ulepszonych gatunków. Żeliwo, choć znane od wieków, również ewoluuje, oferując nowoczesne rozwiązania dla najbardziej wymagających zastosowań. Te specjalistyczne gatunki żeliwa są odpowiedzią na potrzeby, które wykraczają poza możliwości tradycyjnych stopów.

Żeliwo wermikularne (EN-GJV): idealny kompromis między żeliwem szarym a sferoidalnym

Żeliwo wermikularne, oznaczane jako EN-GJV, to prawdziwy majstersztyk inżynierii materiałowej, który doskonale łączy w sobie zalety żeliwa szarego i sferoidalnego. W tym gatunku grafit występuje w postaci krętkowej (wermikularnej), co oznacza, że ma kształt pośredni między płatkami a kulkami. Dzięki temu żeliwo wermikularne charakteryzuje się dobrą przewodnością cieplną i zdolnością tłumienia drgań, podobnie jak żeliwo szare, ale jednocześnie oferuje podwyższoną wytrzymałość na rozciąganie i zmęczenie, zbliżoną do żeliwa sferoidalnego. Jest to materiał idealny do produkcji bloków i głowic silników o dużej mocy, kolektorów wydechowych oraz tarcz hamulcowych dla szybkich pociągów, gdzie wymagane jest połączenie wysokiej wytrzymałości z efektywnym odprowadzaniem ciepła.

Żeliwo stopowe (np. Ni-Hard, Ni-Resist): gdy potrzebne są właściwości specjalne

Żeliwo stopowe to szeroka kategoria, która obejmuje gatunki z celowymi dodatkami stopowymi, takimi jak chrom, nikiel, molibden, miedź czy aluminium. Te dodatki są wprowadzane w celu modyfikacji właściwości materiału, nadając mu specjalne cechy, których nie można uzyskać w standardowych żeliwach. Przykładem jest żeliwo Ni-resist, które jest żeliwem austenitycznym, charakteryzującym się doskonałą kwasoodpornością i odpornością na korozję w wysokich temperaturach. Innym przykładem jest żeliwo Ni-hard, które dzięki wysokiej zawartości niklu i chromu, wykazuje wyjątkową odporność na ścieranie i jest stosowane w elementach narażonych na ekstremalne zużycie. Według danych Wikipedii, żeliwo stopowe jest wykorzystywane w przemyśle chemicznym, górniczym i energetycznym, gdzie panują szczególnie trudne warunki eksploatacji.

Jak świadomie wybrać odpowiedni rodzaj żeliwa do swojego projektu?

Wybór odpowiedniego rodzaju żeliwa do konkretnego projektu to decyzja, która wymaga dogłębnej analizy i zrozumienia zarówno właściwości materiału, jak i wymagań eksploatacyjnych komponentu. Nie jest to zadanie proste, ale świadomy wybór może znacząco wpłynąć na trwałość, wydajność i koszt końcowego produktu.

Tabela porównawcza: zestawienie kluczowych właściwości mechanicznych i technologicznych

Aby ułatwić podjęcie decyzji, przygotowałem tabelę porównawczą, która zestawia kluczowe właściwości najczęściej spotykanych rodzajów żeliwa. Pamiętajmy, że podane wartości są orientacyjne i mogą się różnić w zależności od konkretnego gatunku w ramach danego typu.

Typ żeliwa	Forma węgla/grafitu	Wytrzymałość na rozciąganie (ogólnie)	Plastyczność	Twardość	Skrawalność	Zdolność tłumienia drgań	Odporność na ścieranie	Przykładowe zastosowania
Żeliwo szare (EN-GJL)	Płatki grafitu	Niska	Bardzo niska	Średnia	Bardzo dobra	Bardzo dobra	Niska	Korpusy maszyn, bloki silników, grzejniki, tarcze hamulcowe
Żeliwo sferoidalne (EN-GJS)	Kulki grafitu	Wysoka	Dobra	Średnia-wysoka	Dobra	Średnia	Średnia-dobra	Wały korbowe, koła zębate, rury ciśnieniowe, elementy zawieszenia
Żeliwo białe	Cementyt	Niska	Bardzo niska	Bardzo wysoka	Bardzo trudna	Niska	Bardzo dobra	Kule do młynów, płyty kruszące, elementy mieszalników
Żeliwo ciągliwe (EN-GJMW/B)	Grafit kłaczkowy	Średnia-wysoka	Dobra	Średnia-wysoka	Dobra	Średnia	Średnia	Części maszyn rolniczych, klucze, elementy armatury
Żeliwo wermikularne (EN-GJV)	Grafit krętkowy	Wysoka	Średnia	Średnia-wysoka	Dobra	Dobra	Dobra	Bloki/głowice silników o dużej mocy, kolektory wydechowe

Wytrzymałość, koszt, a może skrawalność? Analiza kryteriów wyboru

Wybór żeliwa to zawsze kompromis między różnymi wymaganiami. Należy wziąć pod uwagę wymagane właściwości mechaniczne, takie jak wytrzymałość na rozciąganie, udarność, twardość czy odporność na zmęczenie. Równie ważne są warunki pracy elementu – czy będzie narażony na wysokie temperatury, agresywne środowisko korozyjne, czy obciążenia dynamiczne. Nie można zapominać o koszcie materiału i jego obróbki – żeliwo szare jest tańsze, ale żeliwo sferoidalne może okazać się bardziej ekonomiczne w dłuższej perspektywie, jeśli wymaga mniejszej konserwacji. Wreszcie, łatwość odlewania i skrawalność mają ogromne znaczenie dla efektywności produkcji. Optymalny wybór wymaga holistycznego podejścia, analizującego wszystkie te czynniki.

Przeczytaj również: Łączenie miedzi z ocynkiem - Jak uniknąć korozji i awarii?

Najczęstsze błędy przy doborze gatunku żeliwa i jak ich unikać

Jednym z najczęstszych błędów jest wybór materiału wyłącznie na podstawie ceny, co często prowadzi do awarii i wyższych kosztów w dłuższej perspektywie. Innym błędem jest ignorowanie specyficznych warunków eksploatacji, takich jak wysokie temperatury czy środowisko korozyjne, co może skutkować szybkim zużyciem. Często również niedoszacowuje się wymagań dotyczących obróbki, wybierając materiał trudny w obróbce, co generuje dodatkowe koszty. Aby unikać tych pułapek, zawsze zalecam dokładną analizę wymagań projektowych, konsultacje z ekspertami materiałowymi i, jeśli to możliwe, przeprowadzenie testów prototypów. Pamiętajmy, że dobrze dobrany materiał to podstawa sukcesu każdego projektu inżynieryjnego.

Przyszłość żeliwa: dlaczego ten materiał wciąż jest kluczowy dla innowacji w przemyśle?

Mimo dynamicznego rozwoju nowych materiałów, żeliwo wciąż pozostaje jednym z najbardziej fundamentalnych i wszechstronnych surowców w przemyśle. Jego długa historia nie oznacza stagnacji; wręcz przeciwnie, żeliwo nieustannie ewoluuje, a innowacje w odlewnictwie i metalurgii zapewniają mu trwałą i rosnącą rolę w nowoczesnej technologii. Jego kluczowe znaczenie wynika z niezrównanej kombinacji właściwości, takich jak doskonała lejność, możliwość formowania skomplikowanych kształtów, a także szeroki zakres modyfikacji, które pozwalają dostosować je do niemal każdych wymagań. Niskie koszty produkcji w porównaniu z innymi metalami o podobnych właściwościach sprawiają, że jest to materiał ekonomiczny i efektywny. Przyszłość żeliwa to przede wszystkim rozwój nowych stopów o jeszcze lepszych właściwościach mechanicznych, termicznych i korozyjnych, optymalizacja procesów odlewniczych w celu zwiększenia precyzji i redukcji wad, a także zastosowanie w zrównoważonym rozwoju, dzięki możliwości recyklingu i efektywnemu wykorzystaniu zasobów. Żeliwo, z jego elastycznością i potencjałem do dalszych ulepszeń, z pewnością pozostanie w czołówce materiałów inżynieryjnych na długie lata, napędzając innowacje w wielu sektorach przemysłu.
