Profile aluminiowe - Jak wybrać idealny przekrój?

Profile aluminiowe wybiera się nie tylko po wymiarze zewnętrznym, ale przede wszystkim po tym, jak mają pracować w konstrukcji. W praktyce najwięcej zamieszania robią dwa porządki: kształt przekroju i przeznaczenie elementu. Dlatego porządkuję tutaj rodzaje profili aluminiowych tak, jak robi się to w warsztacie i przy projektowaniu konstrukcji: od ceownika i kątownika, przez profile zamknięte, aż po systemowe kształtowniki z rowkami montażowymi.

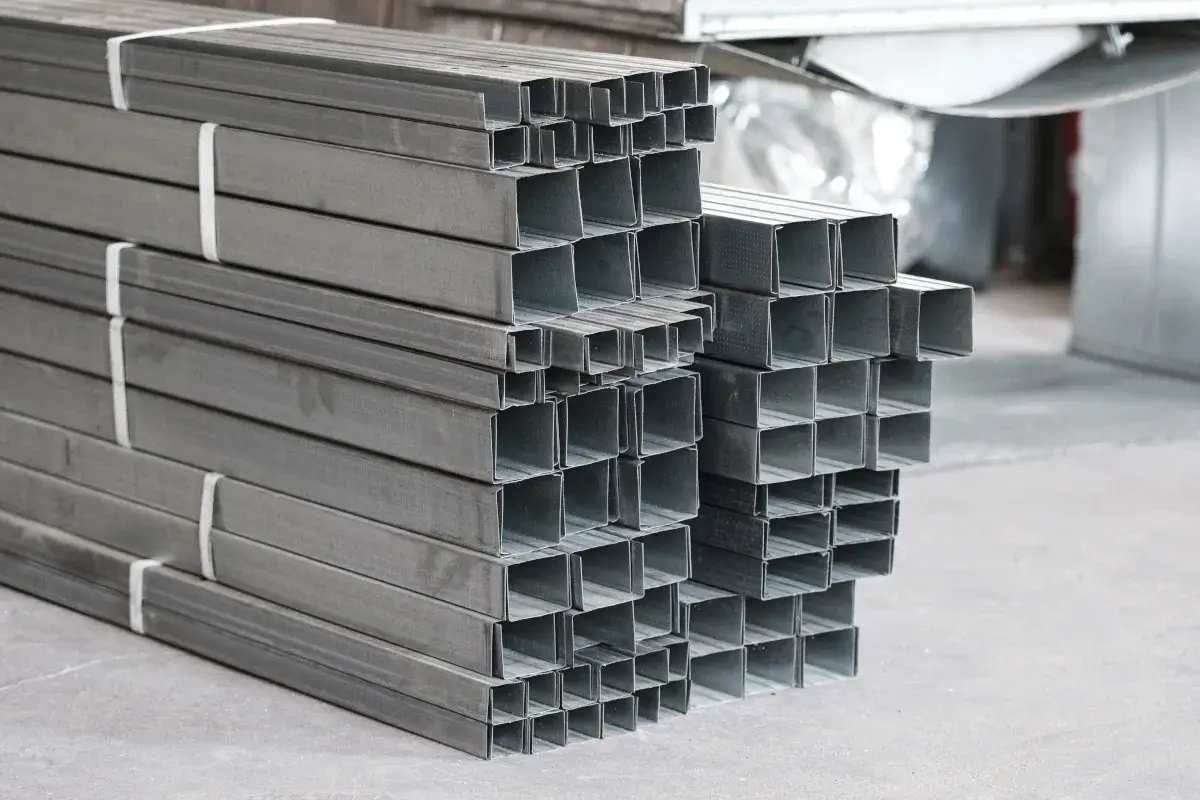

Najczęściej spotykane przekroje i co z nich wynika

Jeśli patrzę na aluminium od strony praktyki, pierwsze pytanie brzmi zawsze: jaki ma być przekrój. To on mówi więcej niż sam napis „profil aluminiowy”, bo decyduje o sztywności, sposobie łączenia i typowym zastosowaniu. Dwa elementy z tej samej stopy mogą zachowywać się zupełnie inaczej, jeśli jeden jest kątownikiem, a drugi profilem zamkniętym 40x80.

• Kątowniki sprawdzają się przy narożnikach, prostych wzmocnieniach i łączeniu elementów pod kątem prostym. To jeden z najbardziej intuicyjnych kształtów, dlatego często pojawia się w lekkich ramach i zabudowach.
• Ceowniki wykorzystuje się tam, gdzie potrzebna jest prowadnica, osłona albo element, który ma „objąć” inny detal. Ich otwarty przekrój ułatwia montaż, ale nie daje takiej odporności na skręcanie jak profil zamknięty.
• Teowniki dobrze pracują jako belki pomocnicze, łączniki i elementy rozdzielające obciążenie. W praktyce są wygodne, gdy trzeba zbudować coś lekkiego, ale uporządkowanego geometrycznie.
• Zetowniki mają charakter bardziej specjalistyczny. Spotyka się je tam, gdzie geometria konstrukcji wymaga przesunięcia jednej płaszczyzny względem drugiej albo dodatkowego zakładu.
• Dwuteowniki wybiera się, gdy liczy się nośność przy zginaniu. To profil bardziej „konstrukcyjny” niż montażowy, więc ma sens zwłaszcza przy większych rozpiętościach i cięższych układach.
• Płaskowniki są prostsze, niż sugeruje ich wygląd, ale bardzo użyteczne. Działają jako przekładki, listwy, łączniki, podkładki dystansowe i elementy wykończeniowe.

Najprostsza zasada, którą stosuję, jest taka: im bardziej materiał oddalony jest od środka przekroju, tym lepiej znosi zginanie. Dlatego dwa profile o podobnym „gabarycie” mogą mieć inną sztywność, bo ich masa jest rozłożona inaczej. Z tego powodu nie oceniałbym profilu wyłącznie po tym, że „wygląda grubo” albo „ma 40 mm szerokości”.

Sama geometria to jednak dopiero połowa obrazu, bo równie ważne jest to, czy profil ma pracować jako element nośny, prowadzący czy czysto pomocniczy. I właśnie tu wchodzi podział na profile otwarte, zamknięte oraz systemowe.

Profile otwarte, zamknięte i systemowe w praktyce

W warsztacie taki podział upraszcza decyzję szybciej niż jakakolwiek teoria. Ja najpierw sprawdzam, czy konstrukcja ma być łatwa w montażu i modyfikacji, czy raczej maksymalnie sztywna i odporna na skręcanie. Dopiero potem wybieram konkretny kształtownik.

Profile otwarte są wygodne tam, gdzie liczy się dostęp i prostota. Profile zamknięte wygrywają, gdy konstrukcja ma przenosić większe obciążenia albo pracować w bardziej wymagających warunkach. Z kolei profile systemowe są dla mnie najpraktyczniejsze wtedy, gdy konstrukcja ma żyć, być przebudowywana i rozbudowywana bez spawania.

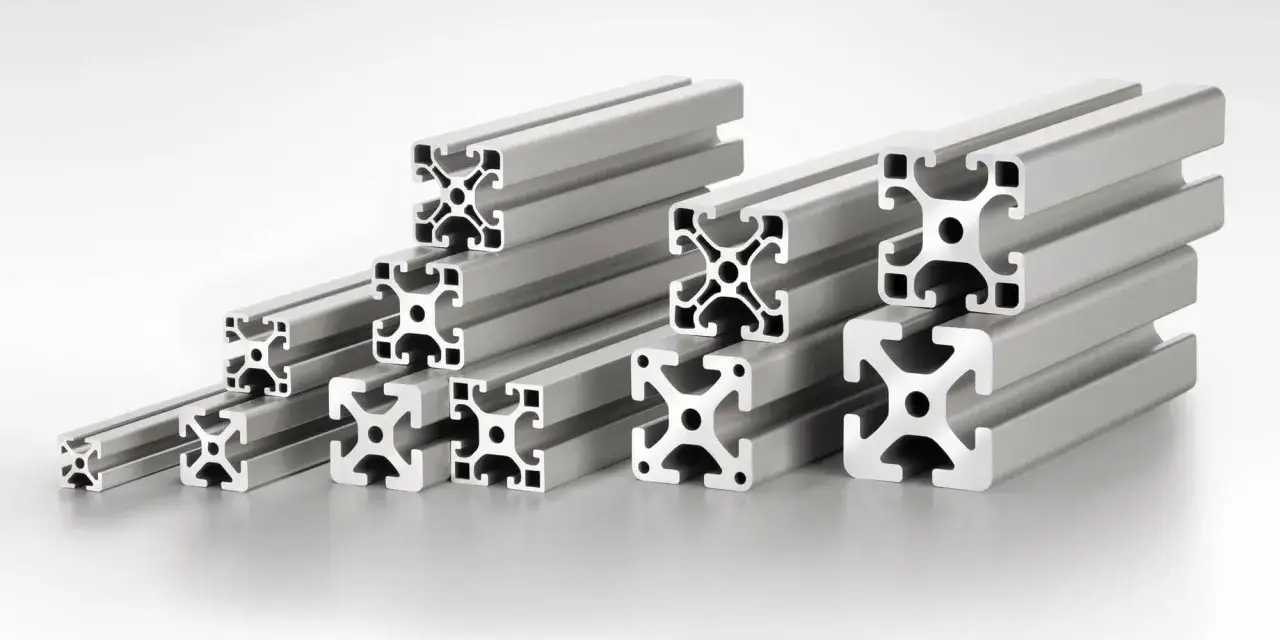

W systemach rowkowanych ważny jest też rozmiar rowka. W praktyce najczęściej spotyka się rozwiązania z rowkiem 6 mm, 8 mm i 10 mm, a wraz z nimi rośnie zwykle skala konstrukcji i zestaw akcesoriów. To już prowadzi prosto do pytania, jak te kształtowniki wykorzystuje się w konkretnych zadaniach.

Do czego używa się poszczególnych kształtowników

Przeznaczenie profilu wcale nie wynika tylko z jego wyglądu, ale z tego, jak ma współpracować z resztą konstrukcji. W mojej praktyce najłatwiej rozdzielić je na zastosowania lekkie, średnie i cięższe. Taki podział jest bardziej użyteczny niż sama lista nazw.

• Lekkie ramy, półki i wózki zwykle dobrze obsługują profile 20x20, 30x30 oraz cieńsze kątowniki. Tu kluczowa jest prostota, niska masa i szybki montaż.
• Stoły warsztatowe i osłony maszyn często korzystają z profili 30x30, 30x60 i 40x40. To kompromis między sztywnością a łatwością zabudowy.
• Ramy maszyn i stanowiska produkcyjne zwykle wymagają 40x40, 40x80, 45x45 albo 45x90. Te przekroje dobrze znoszą większe rozpiętości i bardziej dynamiczną pracę.
• Transportery i układy przenośnikowe potrzebują nie tylko nośności, ale też stabilnego prowadzenia. Tu często wygrywa profil zamknięty lub systemowy o większym przekroju.
• Elementy wykończeniowe i pomocnicze to domena płaskowników, ceowników i teowników. Ich zadaniem nie zawsze jest przenoszenie dużych sił, ale często są ważne dla funkcjonalności całej konstrukcji.

Warto pamiętać, że ten sam profil może być dobry w jednym projekcie i zły w innym. 40x40 sprawdzi się w standardowym stole, ale przy długim przęśle i dużym obciążeniu może okazać się za słaby, podczas gdy 30x60 bywa zaskakująco skuteczny tam, gdzie obciążenie działa głównie w jednym kierunku. Dlatego zawsze patrzę na układ sił, a nie tylko na „ładny” wymiar katalogowy.

Jeśli wybieram profil do miejsca pracy, zwracam też uwagę na warunki środowiskowe. Do wnętrz wystarczy zwykle standardowe wykończenie, ale przy wilgoci, zabrudzeniach i pracy na zewnątrz lepiej myśleć o anodowaniu albo innym zabezpieczeniu powierzchni. To drobny detal, który później decyduje o wyglądzie i trwałości.

Kiedy już wiadomo, do czego profil ma służyć, zostaje najważniejsza część: jak nie przestrzelić z nośnością i sztywnością.

Jak dobrać profil do obciążenia i rozpiętości

Ja patrzę przede wszystkim na trzy rzeczy: rozpiętość między podporami, kierunek obciążenia i charakter pracy konstrukcji. Sam wymiar zewnętrzny nie wystarczy, bo dwa profile o podobnym gabarycie mogą zachowywać się zupełnie inaczej, jeśli jeden ma materiał rozłożony „na bok”, a drugi „na wysokość”.

W praktyce pomaga mi prosty podział orientacyjny:

• 20x20 i 30x30 wybieram do lekkich konstrukcji, osłon, małych ramek i elementów pomocniczych.
• 30x60 i 40x40 traktuję jako uniwersalny środek stawki do stanowisk, regałów i średnich zabudów.
• 40x80, 45x90, 60x60 i większe mają sens tam, gdzie pojawia się większa rozpiętość, drgania albo cięższy osprzęt.

Warto tu dodać jedną rzecz, o której początkujący często zapominają: sztywność nie rośnie liniowo wraz z rozmiarem. Czasem profil nieco wyższy, ale węższy, sprawdzi się lepiej niż masywniejszy „kwadrat”, bo lepiej przeciwstawi się zginaniu w konkretnym kierunku. To właśnie moment bezwładności przekroju, czyli geometryczna odporność na ugięcie, robi w takich projektach największą różnicę.

Jeśli konstrukcja ma pracować dynamicznie, na przykład przy częstym przesuwaniu, drganiach albo uderzeniach, nie patrzę tylko na statyczne obciążenie. W takich warunkach ważna jest też rezerwa sztywności. Lepiej dobrać profil z zapasem niż później ratować go dodatkowymi poprzeczkami, które i tak podniosą koszt oraz utrudnią montaż.

To prowadzi do kolejnego problemu, który widzę bardzo często: dobry profil potrafi przegrać nie przez złą geometrię, ale przez zwykły błąd w doborze albo obróbce.

Błędy, które najczęściej kosztują najwięcej

Najdroższe pomyłki przy aluminium nie wynikają zwykle z braku materiału, tylko z błędnej oceny warunków pracy. Kilka rzeczy powtarza się wyjątkowo często.

• Dobór wyłącznie po wymiarze bez analizy obciążenia i rozpiętości. Profil 40x40 nie jest automatycznie „mocniejszy” od 30x60 w każdej sytuacji.
• Ignorowanie kierunku siły. Jeśli obciążenie działa głównie w jednej osi, przekrój o odpowiedniej orientacji może zrobić ogromną różnicę.
• Mieszanie profilu konstrukcyjnego z dekoracyjnym. To nie są zamienniki, nawet jeśli oba wykonano z aluminium i mają podobny kolor.
• Zły dobór osprzętu. Rowek, nakrętka, łącznik i śruba muszą do siebie pasować, inaczej montaż staje się nerwowy i nietrwały.
• Brak obróbki po cięciu. Grat i ostre krawędzie to nie tylko problem estetyczny, ale też temat BHP. Profil po cięciu trzeba oczyścić i sprawdzić pod kątem prostopadłości.
• Za mały zapas przy pracy dynamicznej. Konstrukcja, która jest „na styk”, często zaczyna pracować luźniej już po pierwszych tygodniach.

Jeśli miałbym wskazać jeden błąd szczególnie kosztowny, to byłoby nim założenie, że aluminium zawsze pozwala „odchudzić” konstrukcję bez konsekwencji. Owszem, materiał jest lekki i wygodny w obróbce, ale fizyki nie da się oszukać. Za mała sztywność wróci później w postaci ugięć, luzów i dodatkowych wzmocnień.

Właśnie dlatego przed finalnym zamówieniem lub cięciem wolę zrobić krótką checklistę. Oszczędza to więcej czasu niż poprawki na gotowej konstrukcji.

Co sprawdzam, zanim profil trafi do cięcia i montażu

Ja zapisuję sobie przed zakupem kilka prostych danych i zwykle to wystarcza, żeby wybrać sensownie, bez zgadywania. Nie potrzebuję od razu pełnej analizy wytrzymałościowej, ale chcę wiedzieć, z czym dokładnie mam do czynienia.

• Jak długa będzie rozpiętość między podporami.
• Czy obciążenie jest stałe, czy pojawia się w ruchu, przy drganiach albo uderzeniach.
• Czy konstrukcja ma być później rozbudowywana lub przebudowywana.
• Jakie łączniki, nakrętki i akcesoria są już dostępne w danym systemie.
• Czy profil będzie pracował wewnątrz, na zewnątrz albo w środowisku wilgotnym.
• Czy ważniejsza jest estetyka, łatwość montażu, czy maksymalna sztywność.

Jeśli te punkty są jasne, wybór przestaje być przypadkowy. Wtedy łatwiej odróżnić profil, który naprawdę pasuje do zadania, od takiego, który tylko dobrze wygląda w katalogu. To właśnie tu najczęściej rozstrzyga się, czy konstrukcja będzie wygodna w użyciu, trwała i bezpieczna.

W praktyce dobrze dobrany profil aluminiowy oszczędza nie tylko materiał, ale też czas na poprawki, docinki i wzmacnianie tego, co od początku powinno było być zrobione mocniej.
