Przewód w spawarce pracuje w warunkach, których zwykły kabel energetyczny nie lubi: wysokie natężenie, częste zginanie, pył, iskry i kontakt z olejem albo wilgocią. Dlatego kable spawalnicze warto dobierać nie tylko po przekroju, ale też po elastyczności, odporności powłoki i długości odcinka. W tym tekście pokazuję, jak rozpoznać dobry przewód, jak dobrać go do spawarki i jakie błędy najczęściej kończą się przegrzewaniem albo szybszym zużyciem.
Najważniejsze rzeczy do sprawdzenia przed zakupem przewodu do spawarki
- Najpierw sprawdzam prąd pracy, długość odcinka i to, czy przewód będzie często przenoszony.
- W katalogach producentów H01N2-D występuje zwykle w zakresie od 10 do 240 mm², a na rynku polskim bardzo często od 16 do 120 mm².
- Im dłuższa trasa przewodu, tym bardziej opłaca się zapas przekroju, bo spadki napięcia i grzanie szybko psują komfort spawania.
- Dobra izolacja ma znaczenie praktyczne: odporność na olej, UV, ozon i płomień realnie wydłuża życie przewodu.
- Sam kabel to połowa sukcesu. Równie ważne są końcówki, zaciski i stan połączeń przy spawarce oraz uchwycie.

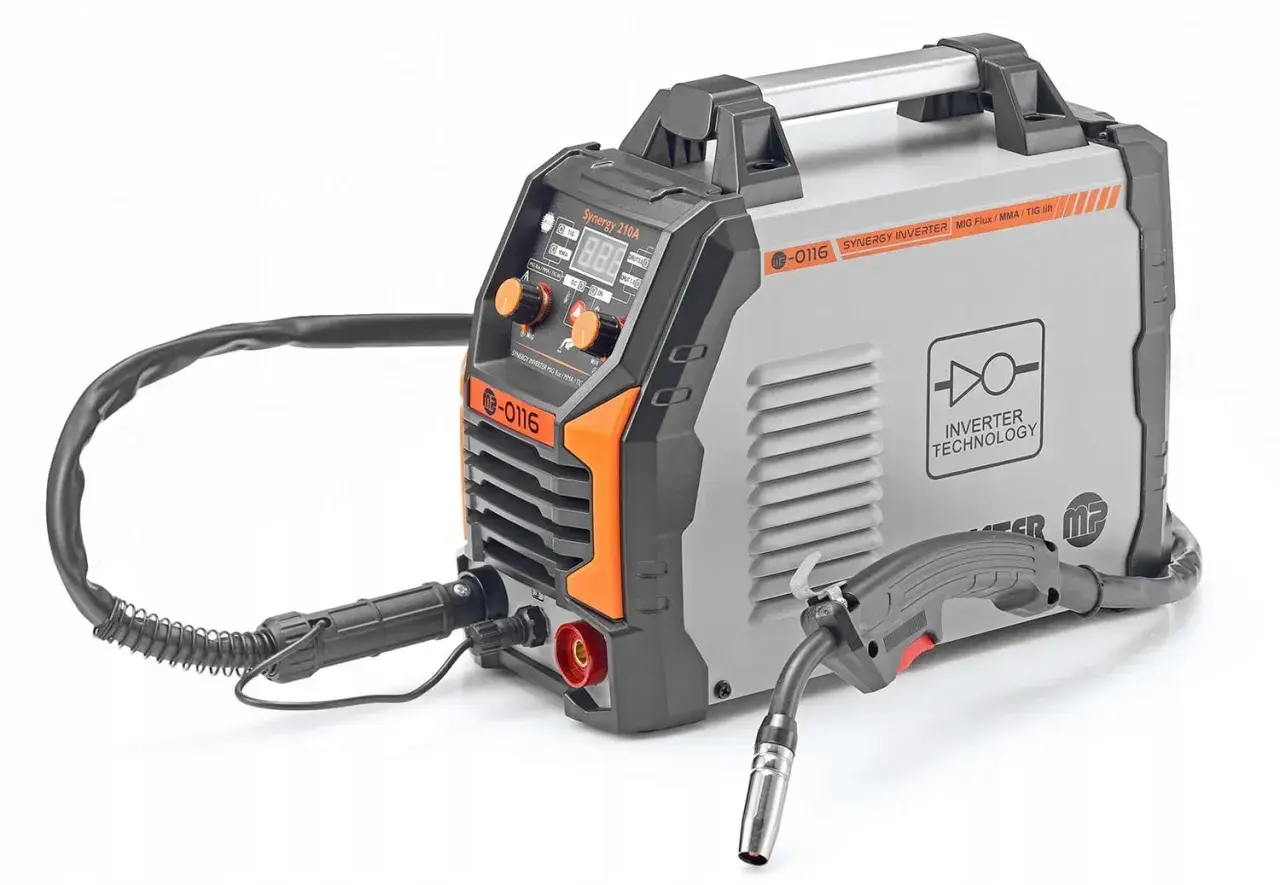

Do czego naprawdę służy przewód spawalniczy
Przewód spawalniczy łączy źródło prądu z uchwytem elektrody, uchwytem MIG/MAG albo zaciskiem masowym. To nie jest zwykła linka „do zasilania” - musi przenosić wysoki prąd przy niskim napięciu roboczym, a przy tym znosić ciągłe przeciąganie, tarcie i częste zmiany położenia.
W lutowaniu obciążenia zwykle są mniejsze, więc temat kabli bywa prostszy. W spawaniu sytuacja zmienia się od razu: przewód staje się elementem obwodu mocy, a jego jakość zaczyna wpływać na stabilność łuku, temperaturę pracy i wygodę operatora. Ja traktuję go jak część procesu, a nie dodatek do zestawu.
- Do pracy ręcznej liczy się przede wszystkim elastyczność i odporność na zginanie.
- Przy mobilnej spawarce ważna jest też masa przewodu, bo ciężki odcinek męczy po kilku minutach.
- W hali i na zewnątrz dochodzi odporność na zabrudzenia, wilgoć i promieniowanie UV.
Żeby ocenić, czy dany przewód w ogóle nadaje się do pracy, najpierw trzeba umieć odczytać jego oznaczenie i budowę.

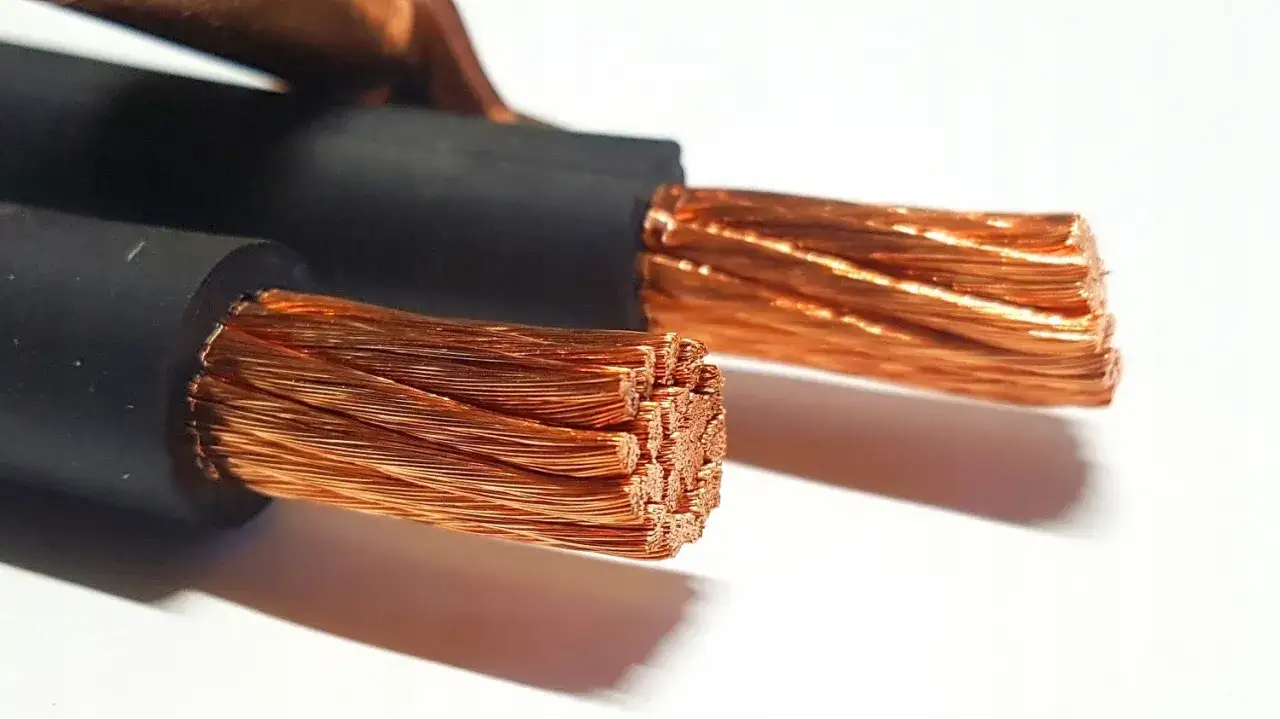

Jak rozpoznaję dobry przewód po oznaczeniu i budowie
Na rynku najczęściej spotykam oznaczenie H01N2-D. W praktyce oznacza ono harmonizowany, gumowy przewód do pracy spawalniczej, zaprojektowany do przenoszenia wysokich prądów między źródłem energii a uchwytem lub elementem obrabianym. W katalogach producentów taki przewód ma miedzianą, wielodrutową żyłę, gumową powłokę i zakres pracy typowo od -20°C do +85°C.
| Oznaczenie albo cecha | Co to znaczy w praktyce |
|---|---|
| H01N2-D | Przewód do połączeń roboczych w spawaniu, a nie zwykły kabel zasilający. |
| Żyła klasy 6 | Bardzo duża giętkość, ważna przy częstym manewrowaniu przewodem. |
| 100/100 V | To napięcie znamionowe izolacji, a nie „moc spawarki”. |
| Promień gięcia 4-8 x średnica zewnętrzna | Nie warto zginać przewodu ostrzej, niż zaleca producent. |
| Odporność na olej, UV i płomień | Ma znaczenie w warsztacie, na hali i na zewnątrz. |
W katalogu LAPP ten typ przewodu występuje w szerokim zakresie przekrojów, od 10 do 240 mm², a przy większych przekrojach rośnie też średnica zewnętrzna i masa. To ważne, bo z 16 mm² pracuje się zupełnie inaczej niż z 95 czy 120 mm². Ja zwracam uwagę właśnie na te detale, bo to one odróżniają solidny przewód od produktu, który wygląda podobnie, ale szybciej twardnieje i pęka. Gdy znam budowę i oznaczenia, dopiero wtedy ma sens dobór przekroju do długości i obciążenia.
Jak dobieram przekrój i długość do realnej pracy
Najprostsza zasada jest bezlitosna: im większy prąd i im dłuższy przewód, tym większy przekrój. Nie zaczynam od pytania, który kabel jest najtańszy, tylko od tego, ile metrów przewodu faktycznie będzie w obiegu i jak intensywnie sprzęt pracuje. Zbyt mały przekrój nie tylko się grzeje, ale też pogarsza stabilność łuku i zwiększa spadki napięcia.
| Przekrój | Średnica zewnętrzna | Mój praktyczny komentarz |
|---|---|---|
| 16 mm² | 8,8-9,8 mm | Lekki i poręczny przy krótszych odcinkach oraz mniejszym obciążeniu. |
| 25 mm² | 10,1-11,3 mm | Najczęściej najlepszy kompromis do warsztatu. |
| 35 mm² | 11,4-12,6 mm | Dobra opcja, gdy przewód ma już realnie pracować dłużej i mocniej. |
| 50 mm² | 13,2-14,6 mm | Zapas, który lepiej znosi dłuższe trasy i wyższe obciążenie. |
| 70 mm² | 15,3-16,9 mm | Wchodzi ciężar, ale też spada podatność na grzanie. |
| 95-120 mm² | 17,1-21,1 mm | Rozwiązanie dla cięższych zastosowań i większych odległości. |
To jest mój praktyczny punkt startowy, nie sztywna norma. Jeśli przewód ma leżeć w ruchu, ciągle się zwijać i pracować blisko granicy, wolę dać jeden stopień przekroju więcej niż walczyć z przegrzewaniem. W katalogach producentów ten typ kabla sięga nawet 240 mm², ale to już obszar zastosowań przemysłowych, gdzie ergonomia schodzi na drugi plan. Właśnie dlatego długość trzeba liczyć razem z przekrojem, a nie osobno.
Na jakie parametry techniczne patrzę przed zakupem
Sam przekrój to za mało. W dokumentacji Elektrokabel dla wersji H01N2-D OnS znajdziesz m.in. zakres 1 x 16-120 mm², temperaturę pracy żyły do 85°C, odporność na rozprzestrzenianie płomienia zgodnie z PN-EN 60332-1-2 i dopuszczenie do pracy w środowisku suchym oraz wilgotnym. To są rzeczy, które naprawdę robią różnicę, kiedy przewód ma pracować w warsztacie, na budowie albo przy mobilnej spawarce.
| Parametr | Na co patrzę | Dlaczego to ważne |
|---|---|---|
| Zakres temperatury | -20/-25°C do +85°C | Przewód ma zachować elastyczność w hali i na zewnątrz. |
| Odporność na olej i UV | Tak | W warsztacie i przy mobilnym sprzęcie to nie dodatek. |
| Odporność na płomień | PN-EN 60332-1-2 | Zmniejsza ryzyko rozprzestrzeniania ognia po uszkodzeniu. |
| Promień gięcia | 4-8 x średnica zewnętrzna | Za ciasne zgięcia szybko niszczą żyłę. |
| Klasa żyły | 6, a przy większych przekrojach około 5 | To praktyczna miara elastyczności. |
| Napięcie znamionowe | 100/100 V | To normalne dla obwodu spawalniczego i pokazuje charakter zastosowania. |
Jeśli czytam kartę katalogową i widzę tylko marketingowe hasła bez danych technicznych, odkładam taki produkt na bok. Dobre przewody spawalnicze mają konkret: przekrój, temperaturę pracy, promień gięcia i typ powłoki. Sam zapis na kablu nie wystarczy, jeśli później trzeba walczyć z pękającą izolacją albo zbyt sztywnym odcinkiem. A nawet najlepszy przewód traci sens, jeśli źle się go używa.
Najczęstsze błędy, które skracają żywotność kabla
Najwięcej strat robią nie spektakularne awarie, tylko drobne zaniedbania. Widziałem już przewody, które były technicznie „sprawne”, ale przez złe prowadzenie i przeciążanie nadawały się raczej do wymiany niż do pracy.
- Kupowanie przewodu tylko po cenie i patrzenie wyłącznie na średnicę zewnętrzną.
- Wybór zbyt długiego odcinka „na zapas”. Każdy dodatkowy metr zwiększa opór.
- Ostre zaginanie przy wtykach, zaciskach i na bębnie.
- Naprawianie uszkodzonej powłoki taśmą zamiast wymiany końcówki lub odcinka.
- Przeciąganie po krawędziach, żużlu i gorących elementach.
- Ignorowanie poluzowanych albo nadpalonych końcówek, które potrafią grzać się lokalnie dużo bardziej niż sam przewód.
Jeden z najgorszych nawyków to pozostawianie kiepskich połączeń przy spawarce albo uchwycie masowym. Niby kabel działa, ale kontakt robi się gorszy, lokalnie rośnie temperatura i zaczyna się lawina dalszych uszkodzeń. Gdy już to widzę, zwykle nie czekam na całkowitą awarię.
Jak dbać o przewód na co dzień, żeby nie tracił parametrów
Dobra konserwacja jest prostsza niż późniejsza wymiana całego przewodu. Ja trzymam się kilku zasad, które brzmią banalnie, ale naprawdę wydłużają życie zestawu.
- Po pracy odwijam przewód bez ciasnych pętli i bez szarpania.
- Przechowuję go w suchym miejscu, z dala od ostrych krawędzi i źródeł ciepła.
- Regularnie sprawdzam izolację, wtyki i zaciski pod kątem pęknięć, luzów i przebarwień.
- Usuwam brud, pył i olej, bo osad przyspiesza starzenie powłoki.
- Nie zostawiam przewodu na podłodze tam, gdzie przejeżdżają wózki, paleciaki albo gdzie lecą rozpryski spawalnicze.
W praktyce dobrze wykonana konserwacja oznacza mniej przestojów i mniej niespodzianek przy pierwszym uruchomieniu po przerwie. Jeśli kabel zrobił się wyraźnie sztywny, popękał albo zaczął się przegrzewać w jednym miejscu, nie próbuję go „ratować” półśrodkami. Taki sygnał traktuję jak moment na wymianę albo przynajmniej na bardzo dokładną kontrolę całego toru prądowego.
Pierwszy test w warsztacie, który oszczędza najwięcej nerwów
Zanim puszczę pełne obciążenie, robię krótki test zestawu. Sprawdzam, czy długość przewodu pasuje do ustawionego prądu, czy wtyki siedzą pewnie i czy tor prowadzenia nie ociera o ostre elementy. To zajmuje chwilę, a pozwala wyłapać większość problemów jeszcze przed rozpoczęciem właściwej pracy.
- Porównuję przekrój przewodu z realną długością trasy i planowanym obciążeniem.
- Kontroluję, czy zaciski i końcówki są dobrze dokręcone oraz czy nie ma luzów.
- Układam przewód tak, aby nie wisiał w ostrym łuku i nie leżał w strefie rozprysków.
- Po kilku minutach pracy sprawdzam, czy nie pojawia się nienaturalne grzanie przy połączeniach.
Jeżeli przewód nagrzewa się szybciej niż reszta zestawu, traktuję to jako sygnał ostrzegawczy, a nie jako drobiazg. W takich sytuacjach najczęściej pomaga skrócenie trasy, lepsze połączenie albo większy przekrój. W praktyce najbardziej opłaca się kupić przewód z odrobiną zapasu, ale bez przesady: za mały przekrój męczy sprzęt, a zbyt ciężki przewód męczy operatora. Najlepszy wybór to ten, który dobrze łączy oba wymagania i pasuje do rzeczywistego rytmu pracy w warsztacie.
