W armaturze procesowej największe problemy rzadko wynikają z samego siłownika. Częściej psuje się coś na styku: niepasujący kołnierz, inny wałek napędowy, brak miejsca na śruby albo zbyt mały zapas momentu. Norma ISO 5211 porządkuje właśnie ten punkt połączenia między zaworem a napędem, dlatego ma znaczenie zarówno przy projektowaniu nowych układów, jak i przy wymianach w istniejącej instalacji. W tym artykule pokazuję, jak ją czytać bez technicznego nadęcia i jak przełożyć ją na praktykę w pneumatyce oraz hydraulice.
Najkrócej rzecz ujmując, chodzi o zgodne połączenie napędu z zaworem
- Norma opisuje mechaniczny interfejs między siłownikiem a zaworem, a nie sam sposób zasilania.
- Dotyczy napędów częściowo obrotowych, czyli takich, które wykonują ruch do jednego obrotu.
- Uwzględnia rozwiązania pneumatyczne, hydrauliczne, elektryczne i ręczne, jeśli pasują do wspólnego interfejsu.
- Określa wymiary kołnierza, elementu napędowego i referencyjne momenty przenoszone przez połączenie.
- W praktyce ułatwia wymianę osprzętu bez przerabiania korpusu zaworu.
- Najwięcej błędów wynika z pomylenia rozmiaru kołnierza z parametrami samego siłownika.
Co dokładnie opisuje ten interfejs
Patrzę na ten standard przede wszystkim jak na wspólny język między producentem zaworu i producentem napędu. Ma on ustawić jedną, przewidywalną geometrię połączenia, żeby siłownik dało się zamontować bez dorabiania przypadkowych adapterów i bez zgadywania, czy wałek „jakoś wejdzie”. W praktyce chodzi o zawory pracujące ruchem częściowo obrotowym, zwykle kulowe, motylkowe albo czopowe, gdzie liczy się szybkie otwarcie i zamknięcie, najczęściej w zakresie 90°.
Najważniejsze jest to, że dokument obejmuje mechaniczny interfejs, a nie dobór samej energii napędu. Ten sam punkt przyłączenia może współpracować z napędem pneumatycznym, hydraulicznym, elektrycznym albo ręcznym, o ile zgadzają się wymiary i przenoszony moment. Norma podaje też, że połączenie zaworu z napędem pośrednim może być realizowane z użyciem przekładni, a przy zaworach z podporą pośrednią sama podpora jest już poza zakresem dokumentu.
To ważne ograniczenie, bo wielu ludzi myli ten standard z „normą od doboru siłownika”. Tak nie jest. Zapis mówi, jak połączyć osprzęt, a nie jaki osprzęt wybrać do konkretnego medium, ciśnienia, temperatury czy czasu przesterowania. I właśnie dlatego w praktyce warto czytać go razem z kartą katalogową zaworu oraz wymaganiami instalacji. To prowadzi prosto do pytania, gdzie ten interfejs naprawdę robi różnicę.
Gdzie ta norma robi największą różnicę
W warsztacie i utrzymaniu ruchu największą wartość widzę tam, gdzie liczy się wymiana bez przeróbek. Jeśli nowy siłownik pasuje do istniejącego kołnierza, zaoszczędzasz czas postoju, ryzyko błędu montażowego i dodatkowe koszty obróbki. To szczególnie ważne przy modernizacjach linii, gdzie zawór zostaje stary, a zmienia się tylko napęd albo układ sterowania.
- Linie procesowe - szybka wymiana napędu bez ingerencji w korpus zaworu.
- Instalacje pneumatyczne - prosty montaż siłowników pracujących na sprężonym powietrzu.
- Układy hydrauliczne - przy dużych momentach i cięższej armaturze, gdzie margines bezpieczeństwa ma większe znaczenie.
- Utrzymanie ruchu - mniejsza zależność od jednego producenta osprzętu.
- Produkcja seryjna - łatwiejsze standaryzowanie części zamiennych i dokumentacji technicznej.
Warto też pamiętać o jednym praktycznym ograniczeniu: dla zaworów sterujących standard przewiduje montaż po uzgodnieniu między dostawcą a zamawiającym. Innymi słowy, sama zgodność wymiarowa nie zamyka tematu. Nadal trzeba sprawdzić charakter pracy zaworu, charakterystykę medium i sposób awaryjnego powrotu. Z tego punktu najłatwiej przejść do samej geometrii kołnierza i oznaczeń, bo tam najczęściej zaczynają się techniczne nieporozumienia.

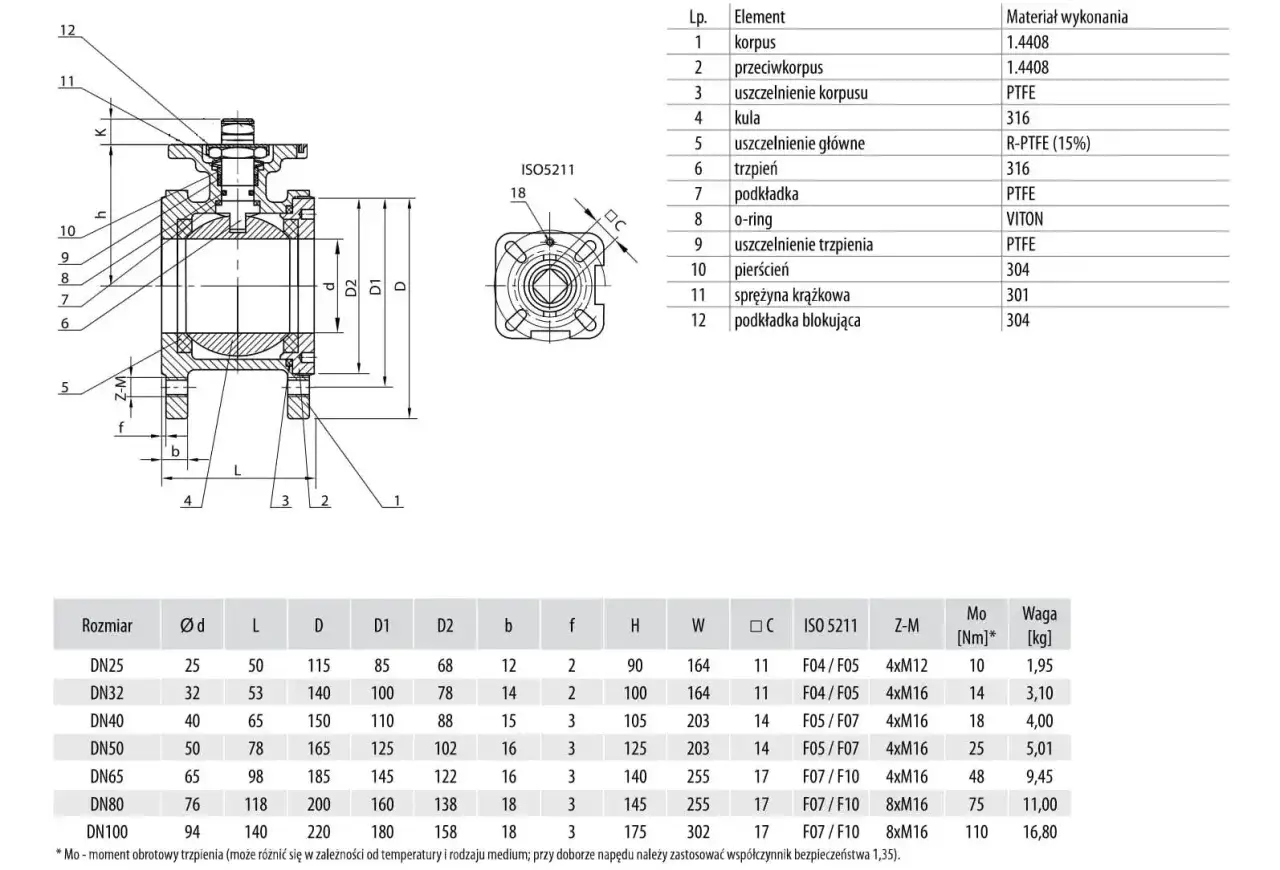

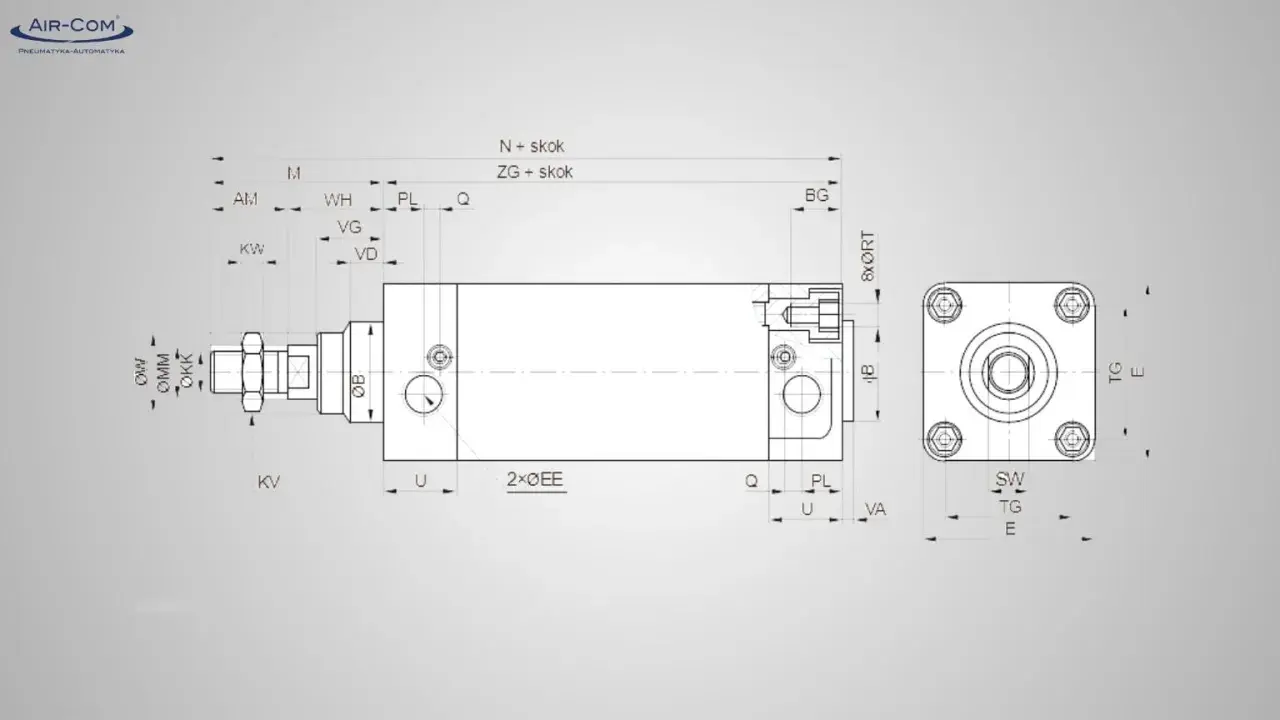

Jak czytać rozmiary kołnierza i oznaczenia napędu
Rozmiary kołnierzy są uporządkowane w klasach od F03 do F100. Im wyższa klasa, tym większy kołnierz i większy moment, który może zostać bezpiecznie przeniesiony przez połączenie. ISO podaje tu nie tylko średnice i układ otworów, ale też maksymalny moment kołnierza, czyli granicę, której nie warto traktować jako marginesu do dowolnego „dociążania” połączenia.
| Klasa kołnierza | Maksymalny moment przenoszony przez kołnierz | Praktyczna wskazówka |
|---|---|---|
| F03 | 32 Nm | Małe układy, lekkie zawory, niewielkie średnice |
| F04 | 63 Nm | Nadal mała armatura, ale z większym zapasem niż F03 |
| F05 | 125 Nm | Wciąż kompaktowe rozwiązania, często w automatyce pomocniczej |
| F07 | 250 Nm | Rozmiar, który często pojawia się w popularnych zaworach procesowych |
| F10 | 500 Nm | Dobry punkt odniesienia dla średnich zastosowań |
| F12 | 1 000 Nm | Już wyraźnie mocniejsza armatura i większa rezerwa montażowa |
| F14 | 2 000 Nm | Wyższe momenty, gdzie montaż trzeba planować z większą starannością |
| F16 | 4 000 Nm | Cięższe aplikacje przemysłowe, często z przekładnią |
| F25 | 8 000 Nm | Duże zawory, gdzie sama geometria mocowania zaczyna być krytyczna |
| F30 | 16 000 Nm | Duże instalacje procesowe i energetyczne |
| F35 | 32 000 Nm | Rozwiązania dla wysokich obciążeń i dużych średnic |
| F40 | 63 000 Nm | Klasa dla bardzo wymagających zastosowań przemysłowych |
| F48 | 125 000 Nm | Duże układy, gdzie każdy detal montażowy ma znaczenie |
| F60 | 250 000 Nm | Bardzo ciężka armatura, zwykle z rozwiązaniami indywidualnie uzgadnianymi |
| F80 | 500 000 Nm | Rozmiary rzadziej spotykane, ale nadal objęte rodziną standardu |
| F100 | 1 000 000 Nm | Największa klasa, traktowana już jako obszar specjalistycznych zastosowań |
W praktyce nie patrzę wyłącznie na samą liczbę Nm. Standard zakłada konkretne warunki obliczeniowe, w tym śruby pracujące w rozciąganiu przy naprężeniu 290 MPa oraz współczynniku tarcia 0,2 na styku montażowym. To oznacza, że realna zdolność przeniesienia momentu zależy od jakości śrub, powierzchni styku i staranności montażu, a nie tylko od napisu na tabliczce. Dla otworów mocujących norma przewiduje też uporządkowany układ kątowy: od 45° dla mniejszych klas, przez 22,5° i 15°, aż do 5,625° dla F100.
Równie ważne są oznaczenia napędu. W praktyce spotkasz kodowanie typu pojedynczy klin, dwa kliny w układzie 90° lub 180°, wałek kwadratowy równoległy albo diagonalny, płaską głowicę, a w nowszych rozwiązaniach także poprawioną płaską głowicę, wielowypust ewolwentowy i bi-square. Jeżeli ktoś przedstawia rysunek montażowy bez tych oznaczeń, ja od razu dopytuję o szczegóły, bo brak kodu zwykle kończy się niepotrzebnym przestojem albo poprawkami na miejscu. Następny krok jest już prosty: przejść od oznaczeń do doboru konkretnego siłownika.
Przeczytaj również: Cięcie metalu pod kątem 30 stopni - jak to zrobić precyzyjnie?
Jak czytam kod wykonania
Najprościej traktuję to tak: najpierw patrzę na klasę kołnierza, potem na obecność lub brak występu centrującego, a dopiero później na geometrię napędu. W praktyce zapis może wyglądać jak kombinacja rozmiaru i litery oznaczającej rozwiązanie montażowe. To pozwala uniknąć sytuacji, w której wszystko „prawie pasuje”, ale nie da się tego skręcić zgodnie ze sztuką.
- Y - z występem centrującym.
- N - bez występu centrującego.
- V - pojedynczy klin.
- W - podwójny klin w układzie 90°.
- X - podwójny klin w układzie 180°.
- L - wałek kwadratowy równoległy.
- D - wałek kwadratowy diagonalny.
- H - głowica płaska.
Jeśli mam podać przykład praktyczny, to taki kod od razu mówi mi, czy napęd da się osadzić centralnie, czy trzeba liczyć się z dodatkowym elementem centrującym i innym sposobem przeniesienia momentu. To prowadzi wprost do doboru, a tam zwykle wygrywa nie „najmocniejszy” siłownik, tylko najlepiej dopasowany.
Jak dobrać siłownik do zaworu bez zgadywania
Przy doborze zaczynam od zaworu, nie od siłownika. Najpierw sprawdzam moment wymagany do ruchu, charakter medium, temperaturę, częstotliwość cykli i to, czy zawór ma pracować tylko w trybie otwórz-zamknij, czy także w regulacji. Dopiero potem dopasowuję klasę kołnierza, geometrię wałka i sposób zasilania. To banalne w teorii, ale w praktyce właśnie tu powstaje najwięcej kosztownych błędów.
- Odczytuję wymagany moment zaworu z dokumentacji albo z prób roboczych, a nie z pamięci magazyniera.
- Sprawdzam, czy napęd ma pracować w pneumatyce, hydraulice, czy w układzie mieszanym z przekładnią.
- Dobieram klasę kołnierza i kształt elementu napędowego, żeby połączenie było zgodne wymiarowo.
- Weryfikuję dostęp na śruby, wysokość montażową i możliwość obsługi serwisowej po zabudowie.
- Uwzględniam warunki pracy: osady, korozję, zapylenie, niską temperaturę i liczbę cykli na dobę.
- Sprawdzam wymagania bezpieczeństwa, w tym położenie krańcowe po zaniku zasilania i możliwość ręcznego odciążenia układu.
Ja zwykle zostawiam co najmniej 20% zapasu momentu w układach stabilnych, a przy trudniejszym medium albo częstym przełączaniu jeszcze więcej. To nie jest zapis normy, tylko praktyka, która chroni przed sytuacją, w której instalacja działa na papierze, ale zaczyna się zacinać po kilku tygodniach pracy. Najbardziej mylące jest to, że siłownik „na styk” potrafi ruszyć zawór na stole, a w rzeczywistym układzie już nie ma rezerwy na tarcie, zabrudzenie i spadki ciśnienia. Z tego miejsca łatwo przejść do błędów, które widzę najczęściej przy montażu i serwisie.
Najczęstsze błędy przy montażu i serwisie
- Mylenie rozmiaru kołnierza z parametrami samego zaworu. Zgodność montażowa nie oznacza jeszcze zgodności pracy.
- Ignorowanie występu centrującego. Wystarczy jeden źle dobrany detal, żeby napęd nie wszedł osiowo.
- Dobór śrub „na oko”. Za krótka śruba albo zła klasa wytrzymałości szybko obniża realny moment połączenia.
- Przekraczanie założeń montażowych dla kołnierza. Sama tabela nie daje prawa do dowolnego dociążania układu.
- Pomijanie przepisów bezpieczeństwa. Przed demontażem trzeba odciąć medium, zrzucić ciśnienie i zabezpieczyć układ przed przypadkowym ruchem.
- Zakładanie, że każdy zawór sterujący można traktować identycznie. W wielu przypadkach wymagana jest dodatkowa zgodność uzgodniona między stronami.
W warsztacie jedna rzecz robi szczególną różnicę: porządna kontrola osiowości i rzeczywistego luzu montażowego przed ostatecznym skręceniem. To brzmi banalnie, ale właśnie taki drobiazg decyduje, czy napęd będzie pracował lekko, czy zacznie pracować pod niepotrzebnym obciążeniem. Na koniec zostaje już tylko praktyczna checklista przed zamówieniem i odbiorem.
Co sprawdzić przed zamówieniem, żeby nie wracać do tematu dwa razy
- Rozmiar kołnierza i geometria otworów montażowych.
- Typ wałka lub klucza, czyli sposób przeniesienia momentu.
- Obecność spigota albo rozwiązania bez występu centrującego.
- Wymagany moment zaworu w warunkach rzeczywistych, a nie tylko katalogowych.
- Rodzaj zasilania napędu oraz zachowanie po zaniku energii.
- Warunki środowiskowe, zwłaszcza korozja, temperatura i dostęp serwisowy.
Jeśli mam jedną radę z praktyki, to taką: zanim cokolwiek zamówisz, poproś o rysunek montażowy z wymiarami, kodem wykonania i wartością momentu w jednym zestawie danych. Aktualna edycja normy ISO 5211 z 2026 r. porządkuje właśnie takie szczegóły, a starsze szkice z katalogów warto traktować ostrożnie, bo w nowszym wydaniu doprecyzowano między innymi mocowanie śrubami przelotowymi. Gdy te trzy elementy są zgodne, montaż przestaje być zgadywanką, a staje się normalną, przewidywalną pracą montażową.
