Łuk elektryczny, cienki drut wysuwający się z uchwytu i gaz, który chroni jeziorko ciekłego metalu przed powietrzem. Tak w skrócie działa spawanie MIG, ale dobra spoina zależy od znacznie większej liczby szczegółów: właściwego drutu, ustawień, przygotowania materiału i ochrony operatora. Poniżej wyjaśniam, jak działa ta metoda, kiedy ma sens, jak dobrać podstawowe parametry oraz jak uniknąć błędów typowych dla początkujących.
Najważniejsze informacje przed rozpoczęciem pracy
- MIG wykorzystuje elektrodę topliwą w postaci stale podawanego drutu oraz gaz obojętny, najczęściej argon.
- Przy zwykłej stali konstrukcyjnej najczęściej stosuje się odmianę MAG, czyli gaz aktywny lub mieszankę argonu z CO₂.
- Na jakość spoiny wpływają przede wszystkim napięcie, prędkość podawania drutu, przepływ gazu i prędkość prowadzenia uchwytu.
- Orientacyjny przepływ gazu dla prac warsztatowych wynosi zwykle 8-15 l/min, ale zależy od dyszy, materiału i warunków w pomieszczeniu.
- Przed spawaniem trzeba oczyścić metal, ustawić stabilny powrót prądu i zastosować przyłbicę, rękawice oraz odzież odporną na odpryski.
Na czym polega metoda MIG

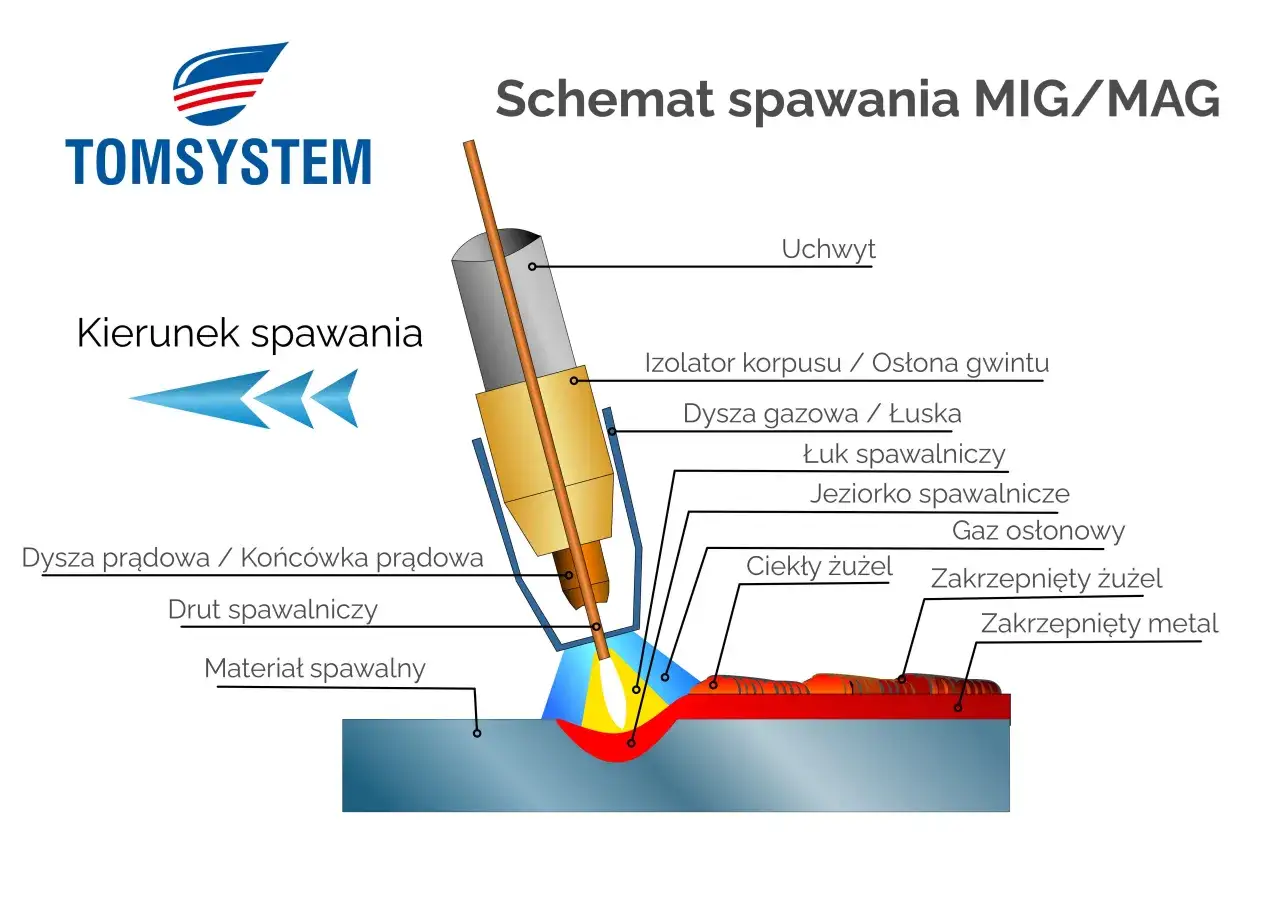

W metodzie MIG łuk elektryczny powstaje między ciągłym drutem elektrodowym a spawanym elementem. Drut jednocześnie przewodzi prąd, topi się i uzupełnia materiał spoiny, dlatego operator nie musi co chwilę wymieniać elektrody tak jak przy spawaniu MMA.
Uchwyt spawalniczy podaje drut przez prowadnik i końcówkę prądową. Wokół miejsca spawania płynie gaz osłonowy, który ogranicza kontakt rozgrzanego metalu z tlenem i azotem z powietrza. Bez tej osłony spoina może stać się porowata, niestabilna i słabsza.
Ściśle rzecz biorąc, skrót MIG oznacza Metal Inert Gas, czyli spawanie w osłonie gazu obojętnego. Najczęściej chodzi o argon lub mieszankę na jego bazie. W polskich warsztatach słowo „migomat” bywa jednak używane szerzej i obejmuje również urządzenia pracujące metodą MAG.
Różnica między MIG a MAG dotyczy głównie gazu. MIG wykorzystuje gaz obojętny, natomiast MAG gaz aktywny, na przykład CO₂ albo mieszankę argonu z dwutlenkiem węgla. Dlatego aluminium i niektóre stopy miedzi spawa się zwykle w osłonie argonu, a stal niskowęglową najczęściej metodą MAG.
Jakie wyposażenie jest potrzebne
Podstawowy zestaw składa się ze źródła prądu, podajnika drutu, uchwytu, przewodu masowego, butli z gazem, reduktora i materiałów eksploatacyjnych. W małym warsztacie najwygodniejszy będzie półautomat z płynną regulacją napięcia i posuwu drutu, choć proste urządzenia synergiczne również dobrze sprawdzają się przy pracach amatorskich.
Drut, gaz i końcówka prądowa
Do stali zwykle stosuje się drut lity o średnicy 0,8 lub 1,0 mm. Cieńszy drut ułatwia pracę na blasze, a grubszy pozwala podać więcej materiału przy większej grubości elementu. Do aluminium potrzebny jest odpowiedni drut, prowadnik i często rolki podajnika przeznaczone do miękkiego materiału.
| Materiał | Typowa osłona | Praktyczna uwaga |
|---|---|---|
| Stal niestopowa | Ar + CO₂ lub CO₂ | W praktyce jest to najczęściej MAG, nie czysty MIG. |
| Aluminium | Argon | Wymaga czystej powierzchni i sprawnego podawania miękkiego drutu. |
| Stal nierdzewna | Specjalistyczna mieszanka gazowa | Drut i gaz trzeba dobrać do gatunku stali oraz wymagań spoiny. |
| Miedź i jej stopy | Najczęściej argon lub mieszanki zalecone dla danego stopu | Materiał szybko odprowadza ciepło, więc ustawienia wymagają większej uwagi. |
Przepływ gazu ustawia się najczęściej w granicach 8-15 l/min. Zbyt mały przepływ nie osłoni jeziorka, a zbyt duży może powodować zawirowania i zasysanie powietrza do strefy spawania. Silny przeciąg potrafi zniszczyć osłonę nawet wtedy, gdy reduktor pokazuje prawidłową wartość.
Urządzenie z gazem czy drut samoosłonowy
Drut samoosłonowy może wytwarzać osłonę bez zewnętrznej butli. To rozwiązanie przydaje się na zewnątrz i przy prostych naprawach, ale zwykle daje więcej dymu, odprysków i żużla. Jeśli zależy mi na czystej, estetycznej spoinie w warsztacie, wybieram klasyczny drut lity z gazem.
Jak dobrać parametry i wykonać spoinę
Nie istnieje jedna uniwersalna nastawa dla każdej blachy. Parametry zależą od grubości materiału, pozycji spawania, rodzaju złącza, średnicy drutu i gazu. Najbezpieczniej zacząć od tabeli na urządzeniu lub w instrukcji, a potem wykonać próbę na kawałku takiego samego materiału.
Najważniejsze ustawienia
- Prędkość podawania drutu wpływa przede wszystkim na natężenie prądu i ilość dostarczanego materiału.
- Napięcie decyduje między innymi o długości łuku, szerokości spoiny i płynności przejścia.
- Przepływ gazu powinien chronić jeziorko, ale nie powodować turbulencji.
- Indukcyjność, jeśli urządzenie ją oferuje, zmienia dynamikę łuku i ilość odprysków.
- Prędkość prowadzenia uchwytu wpływa na szerokość spoiny i ilość ciepła przekazanego materiałowi.
Dla cienkiej stali o grubości około 1-2 mm stosuje się zwykle drut 0,8 mm i umiarkowane ustawienia, aby nie przepalić blachy. Przy elementach o grubości 4-6 mm potrzebne będą większa ilość materiału, odpowiednie przygotowanie krawędzi i często kilka przejść. Podane zakresy są jedynie punktem startowym, a nie gotową receptą.
Przeczytaj również: Elektrody spawalnicze - Jak wybrać idealne do każdej pracy?
Przygotowanie krok po kroku
- Usuń rdzę, farbę, olej i wilgoć. Czysta powierzchnia ogranicza pory oraz niestabilność łuku.
- Dopasuj elementy i unieruchom je ściskami albo punktami spawalniczymi.
- Podłącz przewód masowy do oczyszczonego fragmentu materiału, możliwie blisko złącza.
- Sprawdź kierunek podawania drutu, stan końcówki prądowej i drożność dyszy gazowej.
- Ustaw gaz, napięcie i posuw drutu według tabeli producenta, po czym wykonaj próbny ścieg.
- Prowadź uchwyt równomiernie, utrzymując stałą odległość końcówki drutu od materiału.
- Po zakończeniu oceń szerokość spoiny, wtopienie, odpryski i ewentualne pory.
Na początku lepiej prowadzić uchwyt spokojnie i bez szerokiego wachlowania. Przy krótkich spoinach często wystarcza prosty ruch, a nadmierne „malowanie” łukiem może tylko zwiększyć ilość ciepła i zdeformować cienki element. Dla większości złączy kąt uchwytu w okolicach 10-15 stopni względem kierunku prowadzenia jest dobrym punktem wyjścia, ale szczegóły zależą od pozycji i geometrii złącza.
Co najczęściej psuje spoinę
Najłatwiej pomylić problem z ustawieniem urządzenia z problemem przygotowania materiału. Brudna blacha, luźna masa albo wilgotna dysza potrafią dawać objawy podobne do źle dobranego napięcia. Dlatego ja zawsze zaczynam diagnostykę od rzeczy prostych, zanim zmienię kilka parametrów naraz.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Pory w spoinie | Za mało gazu, przeciąg, zabrudzony materiał lub dysza | Przepływ, szczelność przewodu, czystość stali i osłonę przed wiatrem |
| Dużo odprysków | Niedopasowane napięcie i posuw drutu | Ustawienia z tabeli, biegunowość oraz stan końcówki prądowej |
| Drut klei się do materiału | Za małe napięcie, zbyt wolne podawanie lub zanieczyszczona końcówka | Końcówkę, rolki, prowadnik i relację napięcia do posuwu |
| Brak wtopienia | Za szybkie prowadzenie, zbyt mała energia łuku lub niewłaściwe przygotowanie krawędzi | Prędkość ruchu, ustawienia i szczelinę między elementami |
| Przepalenie blachy | Za dużo ciepła albo zbyt wolne prowadzenie | Niższe ustawienia, krótsze ściegi i naprzemienne odkładanie spoin |
Jeśli spoina jest wysoka, wąska i słabo związana z bokami, zwykle uchwyt prowadzę za szybko albo łuk ma zbyt małą energię. Gdy ścieg jest płaski, szeroki i mocno rozlany, przyczyną może być zbyt wysokie napięcie lub zbyt wolne prowadzenie. Zmieniając jeden parametr naraz, znacznie łatwiej zrozumieć, co rzeczywiście poprawiło efekt.
MIG, MAG, MMA i TIG w praktyce
Osoba kupująca migomat często zastanawia się, czy wybrać urządzenie wieloprocesowe. To rozsądne pytanie, bo poszczególne metody mają inne mocne strony. Najlepszy wybór zależy od materiału, miejsca pracy, wymaganej estetyki i tego, czy liczy się szybkość, czy maksymalna kontrola nad jeziorkiem.
| Metoda | Największa zaleta | Ograniczenie | Dobre zastosowanie |
|---|---|---|---|
| MIG | Szybkie spawanie metali nieżelaznych | Wrażliwość na przeciągi i czystość gazu | Aluminium, wybrane stopy miedzi, prace warsztatowe |
| MAG | Wydajność i uniwersalność przy stali | Więcej odprysków niż przy TIG | Konstrukcje stalowe, naprawy, produkcja |
| MMA | Prosty sprzęt i możliwość pracy bez butli | Wymiana elektrod i trudniejsze utrzymanie równego ściegu | Prace terenowe, grubsze elementy, naprawy |
| TIG | Największa kontrola i estetyka spoiny | Mniejsza szybkość i wyższe wymagania operatora | Nierdzewka, aluminium, cienkie i widoczne elementy |
Do stalowego płotu, uchwytu czy ramy najczęściej wystarczy MAG. Do cienkiej nierdzewki, aluminium albo elementu, który będzie dobrze widoczny, wybór może wyglądać inaczej. Sam fakt, że urządzenie ma funkcję MIG, nie oznacza jeszcze, że poradzi sobie z każdym materiałem bez zmiany uchwytu, drutu i ustawień.
Bezpieczeństwo podczas pracy
Łuk spawalniczy emituje promieniowanie UV i podczerwone, a odpryski mogą zapalić odzież lub uszkodzić wzrok. Podstawą jest przyłbica samościemniająca z odpowiednim zakresem zaciemnienia, rękawice spawalnicze, obuwie zakryte oraz odzież bez łatwopalnych włókien. Zwykłe okulary ochronne nie zastępują przyłbicy.
Stanowisko powinno mieć sprawną wentylację lub odciąg miejscowy. Dym ze spalanych powłok, farb i olejów może być bardziej niebezpieczny niż sama spoina, dlatego przed pracą trzeba usunąć powłoki z miejsca łączenia. Nie spawam zbiorników, beczek ani zamkniętych profili, jeśli nie mam pewności, że zostały bezpiecznie oczyszczone i rozprężone.
Butlę należy ustawić pionowo i zabezpieczyć przed przewróceniem. Przed rozpoczęciem sprawdzam przewód gazowy, reduktor, przewody prądowe oraz stan uchwytu. W pobliżu nie powinny znajdować się materiały palne, a po zakończeniu pracy trzeba jeszcze przez chwilę obserwować miejsce spawania, ponieważ żarzące się odpryski potrafią wywołać pożar z opóźnieniem.
Jak uzyskać powtarzalny efekt w warsztacie
Największą różnicę robi nie drogi półautomat, lecz powtarzalne przygotowanie pracy. Oznaczam grubość materiału, dobieram drut i gaz, wykonuję próbny ścieg, a dopiero potem spawam właściwy element. Taki prosty nawyk oszczędza czas, szczególnie gdy naprawa ma być mocna, ale również estetyczna.
- Trzymaj dyszę i końcówkę prądową w czystości.
- Nie ustawiaj gazu „na oko”, tylko kontroluj przepływ reduktorem.
- Nie zmieniaj jednocześnie napięcia, posuwu i techniki prowadzenia.
- Przy cienkich blachach stosuj krótkie odcinki, aby ograniczyć odkształcenia.
- Przy grubszych elementach przygotuj krawędzie i rozważ kilka przejść.
- Po każdej zmianie drutu sprawdź rolki, prowadnik i biegunowość zalecaną przez producenta.
Jeżeli spoina ma znaczenie konstrukcyjne, sama ocena wyglądu nie wystarczy. Trzeba uwzględnić gatunek materiału, przygotowanie złącza, wymagania dokumentacji i kwalifikacje osoby wykonującej pracę. W prostych naprawach warsztatowych praktyka i próby dużo uczą, ale przy elementach odpowiedzialnych bezpieczeństwo powinno mieć pierwszeństwo przed szybkością.
Dobry start zaczyna się od próby na odpadowym materiale
Najprostszy sposób nauki to przygotowanie kilku kawałków tego samego metalu i wykonanie krótkich ściegów przy różnych ustawieniach. Porównaj ich wygląd, sprawdź, czy boki zostały dobrze zwilżone, i jeśli to możliwe, wykonaj próbę zginania. Dziesięć minut testów często pozwala uniknąć godzin poprawiania gotowej konstrukcji.
Do większości prac hobbystycznych i warsztatowych wystarczy poprawnie dobrany drut, właściwa osłona gazowa oraz spokojne prowadzenie uchwytu. Gdy opanujesz te podstawy, dopiero wtedy ma sens eksperymentowanie z pulsem, innymi mieszankami gazowymi czy bardziej zaawansowanymi ustawieniami.
