Lutowanie twarde miedzi - Poradnik krok po kroku. Zrób to dobrze!

Lutowanie twarde miedzi to jedna z najpewniejszych metod łączenia rur, złączek i elementów instalacyjnych tam, gdzie zwykły lut miękki przestaje wystarczać. W praktyce decydują nie tylko temperatura i palnik, ale też czystość powierzchni, dopasowanie złącza, dobór spoiwa oraz sposób prowadzenia płomienia. Poniżej rozkładam temat na części, które realnie pomagają wykonać szczelne i trwałe połączenie.

Kiedy lut twardy ma sens, a kiedy lepiej wybrać inną metodę

W porównaniu ze spawaniem nie topisz materiału rodzimego, tylko spoiwo, które wnika w szczelinę dzięki kapilarze. To właśnie dlatego ta technika tak dobrze działa przy rurach i złączkach: daje mocne, szczelne połączenie bez nadmiernego przegrzewania całego elementu. Ja traktuję ją jako rozsądny wybór wszędzie tam, gdzie liczy się trwałość, odporność na temperaturę i powtarzalność wykonania.

W instalacjach wodnych, grzewczych i chłodniczych lutowanie twarde jest często lepszym wyborem niż lut miękki, bo znosi wyższe temperatury pracy i daje większy margines bezpieczeństwa. Typowo przyjmuje się, że lut miękki pracuje poniżej 400°C, a lut twardy zaczyna się powyżej 450°C. W praktyce dla systemów z miedzią różnica jest odczuwalna także w eksploatacji: połączenia lutowane twardo są zwykle stosowane tam, gdzie temperatura pracy instalacji może sięgać około 176°C, a połączenia lutowane miękko - tam, gdzie warunki są łagodniejsze, mniej więcej do 121°C.

Jeśli złącze ma pracować w trudniejszych warunkach albo łączysz elementy instalacji technicznej, nie patrzę tylko na temperaturę spoiwa, ale na cały układ: materiał, średnicę, dostęp do miejsca pracy i sposób późniejszego testowania. Skoro wiadomo już, kiedy ta metoda ma sens, czas dobrać właściwe spoiwo i osprzęt.

Jakie spoiwo, topnik i palnik sprawdzają się przy miedzi

Przy doborze materiałów nie zaczynam od ceny, tylko od pary łączonych metali. Do miedzi łączonej z miedzią najczęściej wybieram spoiwo z grupy CuP, czyli z dodatkiem fosforu. Taki stop działa na miedzi jak samofluxujący - w praktyce zwykle nie wymaga osobnego topnika. To rozwiązanie ekonomiczne i bardzo wygodne przy standardowych rurach instalacyjnych.

Gdy w układzie pojawia się mosiądz, brąz albo stal, sytuacja się zmienia. Wtedy bezpieczniejszy bywa stop srebrny z odpowiednim topnikiem, bo lepiej zwilża powierzchnię i lepiej radzi sobie z różnymi materiałami. W takich połączeniach topnik nie jest dodatkiem kosmetycznym - pomaga usuwać tlenki, chroni przed ponownym utlenieniem i poprawia rozpływ spoiwa.

Do samego grzania najlepiej sprawdza się palnik tlenowo-paliwowy z neutralnym płomieniem. Przy mniejszych średnicach można czasem pracować palnikiem powietrzno-paliwowym, ale w praktyce neutralny płomień daje większą kontrolę nad rozkładem ciepła. W miedzi szczególnie ważne jest to, żeby nie przegrzać jednej strony połączenia i nie „spalić” topnika zanim spoiwo zdąży popłynąć.

Jeśli muszę podsumować ten etap jednym zdaniem, to brzmi ono tak: najpierw dobieram stop do metali, a dopiero potem do palnika. To prowadzi prosto do przygotowania samego złącza, bo nawet najlepsze spoiwo nie naprawi źle obrobionej rury.

Jak przygotować rurę i złączkę, żeby kapilara zadziałała

Przy lutowaniu twardym najwięcej problemów bierze się nie z samego grzania, tylko z przygotowania. Rura powinna być odcięta prosto, bez zadziorów, a krawędź odgratowana zarówno na zewnątrz, jak i wewnątrz. Każdy gratu, wiór czy warstwa utlenienia przeszkadza w przepływie spoiwa i utrudnia szczelne wypełnienie złącza.

1. Odetnij rurę równo i usuń graty z krawędzi.
2. Oczyść zewnętrzną powierzchnię rury oraz wnętrze kielicha złączki z tlenków i zabrudzeń.
3. Przymierz elementy „na sucho”, bez spoiwa, żeby sprawdzić dopasowanie.
4. Upewnij się, że rura wchodzi do oporu i zachowuje mały, równy luz kapilarny.
5. Zabezpiecz ustawienie elementów, żeby nie przemieszczały się w czasie grzania.
6. Jeśli używasz topnika, nałóż go cienko i równomiernie tylko tam, gdzie jest potrzebny.

Najważniejszy jest luz w złączu. W połączeniach kapilarnych spoiwo ma być zasysane do szczeliny, a nie wciskane z siłą. Zbyt ciasny styk ogranicza przepływ, a zbyt luźne połączenie osłabia kapilarę i daje nieszczelność. Dobrą praktyczną wartością jest zakres około 0,025-0,10 mm. W instalacjach precyzyjnych ta różnica naprawdę robi robotę.

Ja zawsze patrzę też na stabilność całego układu. Jeśli rurę można lekko obrócić, ale po ustawieniu wszystko trzyma oś, złącze zwykle będzie zachowywać się dużo lepiej niż wtedy, gdy elementy wiszą luźno i trzeba je „łapać” płomieniem. Po tym etapie można już przejść do samego lutowania, bo przygotowanie zrobiło połowę pracy.

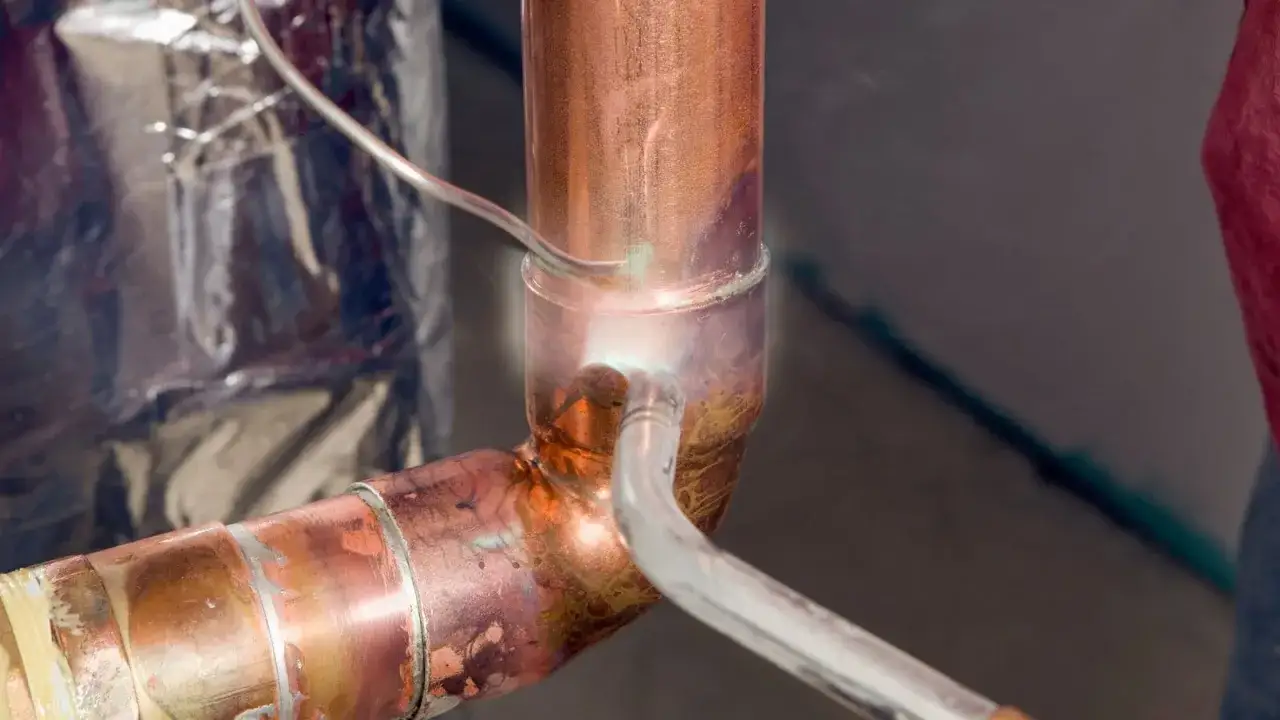

Jak przebiega lutowanie twarde krok po kroku

Właściwe grzanie zaczynam od rury, a potem przechodzę do złączki. Nie odwrotnie. Chodzi o to, żeby ciepło rozchodziło się równomiernie i żeby kielich oraz rura osiągnęły podobną temperaturę roboczą. W praktyce ruch płomienia powinien być płynny, krótkimi wahnięciami, dookoła całego złącza.

1. Podgrzej rurę tuż przy złączce, a następnie przejdź do samego kielicha.
2. Prowadź płomień po obwodzie, nie skupiaj go w jednym miejscu zbyt długo.
3. Obserwuj zachowanie topnika, jeśli go używasz - to dobry sygnał, że złącze zbliża się do temperatury roboczej.
4. Dotknij spoiwem miejsca połączenia; jeśli temperatura jest właściwa, stop zostanie natychmiast wciągnięty w szczelinę.
5. Nie „zalewaj” złącza - cienki, równy pierścień jest lepszy niż nadmiar materiału.
6. Po zakończeniu odsuń płomień i zostaw połączenie do naturalnego ostygnięcia.

Przy dobrze wykonanym złączu spoiwo nie tylko leży na powierzchni, ale tworzy równy pierścień na styku elementów. To znak, że kapilara zadziałała tak, jak powinna. Zbyt wczesne podanie spoiwa zwykle kończy się jego kulkowaniem i brakiem wciągnięcia do środka, a zbyt późne - przegrzaniem i ściemnieniem miedzi.

Jeżeli używasz topnika, jego zachowanie bywa bardzo pomocne. Najpierw gęstnieje, potem staje się bardziej spokojny i klarowny. To zwykle moment, w którym można podać spoiwo. Gdy wszystko pójdzie dobrze, złącze po ostygnięciu wygląda czysto, bez nadmiaru lutowia rozlanego po rurze. Następny temat to właśnie błędy, bo one najczęściej psują efekt, nawet jeśli sam proces wygląda „na oko” poprawnie.

Najczęstsze błędy przy łączeniu miedzi i jak ich uniknąć

W praktyce powtarzają się te same problemy. Najpierw ktoś ma nadzieję, że „mocniejszy płomień” załatwi wszystko, a potem okazuje się, że złącze było po prostu źle przygotowane. To nie jest materiał, który wybacza brud, pośpiech i przypadkowe ruchy.

W instalacjach chłodniczych i medycznych dochodzi jeszcze jeden ważny element: ograniczanie zgorzeliny wewnątrz rury. Przy takich układach stosuje się ciągłe przedmuchanie suchym azotem, żeby wnętrze przewodu nie pokrywało się tlenkami. To nie jest detal dla perfekcjonistów, tylko realna ochrona przed późniejszym zanieczyszczeniem układu. Po opanowaniu tych błędów pozostaje już tylko bezpieczeństwo i kontrola jakości.

Bezpieczeństwo, próba szczelności i czyszczenie po pracy

Przy pracy palnikiem nie ma miejsca na skróty. Na rękach powinny być rękawice, na oczach odpowiednia ochrona wzroku, a ubranie musi ograniczać ryzyko oparzenia od rozgrzanych odprysków i samej rury. Dla lutowania palnikiem praktycznym punktem odniesienia są filtry ochronne w klasie 3-4, ale najważniejsze jest to, żeby osłona była dobrana do realnej jasności płomienia i komfortu pracy.

• Zapewnij wentylację - dymy z topnika i produkty grzania nie powinny pozostawać w strefie oddychania.
• Zabezpiecz butle i węże - stabilne ustawienie i sprawne reduktory to podstawa.
• Stosuj zabezpieczenia przeciwcofkowe - przy osprzęcie tlenowo-gazowym to standard bezpieczeństwa.
• Nie testuj szczelności płomieniem - połączenie sprawdza się po ostudzeniu właściwą próbą ciśnieniową.
• Usuwaj resztki topnika - po ostygnięciu zmyj je ciepłą wodą i szczotką, bo pozostawione mogą maskować wadę złącza i przyspieszać korozję.

Jeśli pracujesz przy instalacji, która ma później trafić do eksploatacji pod ciśnieniem, próba szczelności nie jest dodatkiem na koniec, tylko obowiązkowym etapem. W praktyce liczy się też oględziny samego filletu: powinien być równy dookoła połączenia, bez przerw i bez nadmiaru materiału na jednej stronie. Zanim jednak zamkniesz temat, warto spojrzeć na to, co naprawdę decyduje o trwałości złącza po latach pracy.

Co naprawdę decyduje o trwałości złącza po latach pracy

Jeśli mam wskazać trzy rzeczy, które robią największą różnicę, to są to: czystość, dopasowanie i kontrola ciepła. Reszta jest ważna, ale te trzy elementy wyznaczają poziom całego połączenia. Dobrze wykonane lutowanie twarde nie wygląda efektownie na siłę - ma po prostu równy, czysty pierścień i zachowuje szczelność wtedy, kiedy instalacja zaczyna pracować w realnych warunkach.

• Nie oszczędzaj czasu na przygotowaniu powierzchni.
• Nie wybieraj spoiwa „na oko” - dopasuj je do materiałów, które łączysz.
• Nie grzej wyłącznie dla efektu wizualnego - patrz na rozpływ i zachowanie złącza.
• Nie pomijaj naturalnego stygnięcia i końcowego czyszczenia.
• Jeśli złącze jest krytyczne, potraktuj próbę szczelności jako część procesu, a nie formalność.

Jeśli mam zostawić jedną praktyczną zasadę, to brzmi ona tak: miedź wybacza niewiele, ale nagradza dokładność. Gdy dopasowanie jest dobre, powierzchnie są czyste, a płomień prowadzony spokojnie, połączenie robi się przewidywalne i trwałe. I właśnie na tym opiera się solidna praca z rurami oraz złączkami.
