W rysunku technicznym jedna strzałka i kilka drobnych znaków potrafią przesądzić o tym, jak ma wyglądać całe złącze. To właśnie dlatego oznaczenia spoin są tak ważne: podają rodzaj złącza, jego wymiary, stronę wykonania i dodatkowe wymagania, które w praktyce oszczędzają czas oraz poprawki. Poniżej rozkładam ten zapis na prosty język, z naciskiem na spawanie i lutowanie w realiach warsztatu.
Najpierw rozpoznaj normę, potem symbol, a na końcu wymiary i dopiski
- W Polsce podstawą jest PN-EN ISO 2553:2019-06, czyli aktualny standard opisu złączy na rysunkach technicznych.
- Symbol składa się zwykle ze strzałki, linii odniesienia i ewentualnego ogonka z informacjami dodatkowymi.
- Najczęściej spotkasz spoiny czołowe, pachwinowe, otworowe, punktowe i liniowe.
- W przypadku spoin pachwinowych kluczowe są wymiary
aiz, bo opisują je inaczej niż laik zwykle zakłada. - System A i system B nie powinny być mieszane w jednym rysunku.
- Zasady tej normy można stosować także do połączeń lutowanych i lutowanych twardo, jeśli dokumentacja tak to przewiduje.
Na jakiej normie opiera się ten zapis
Według PKN, w Polsce aktualna jest PN-EN ISO 2553:2019-06. To norma, która porządkuje sposób przedstawiania złączy spajanych na rysunkach technicznych, tak aby konstruktor, technolog i spawacz czytali je tak samo. Jak podaje ISO, zasady tej normy można też stosować do połączeń lutowanych i lutowanych twardo, więc nie jest to wyłącznie temat dla klasycznego spawania.
W praktyce norma opisuje nie tylko sam kształt spoiny, ale też to, co dla produkcji bywa ważniejsze: geometrię, sposób wykonania, jakość, badania i informacje technologiczne. Dobre oznaczenie nie ma wyglądać „ładnie” na papierze. Ma być czytelne dla ludzi, którzy później realnie wykonają detal. Gdy to rozumiem, łatwiej mi czytać sam zapis krok po kroku.
Ta baza normatywna jest ważna, bo bez niej ten sam detal mógłby być opisany w trzech różnych stylach, a to prosta droga do błędu na hali. Następny krok to już sam mechanizm odczytu.

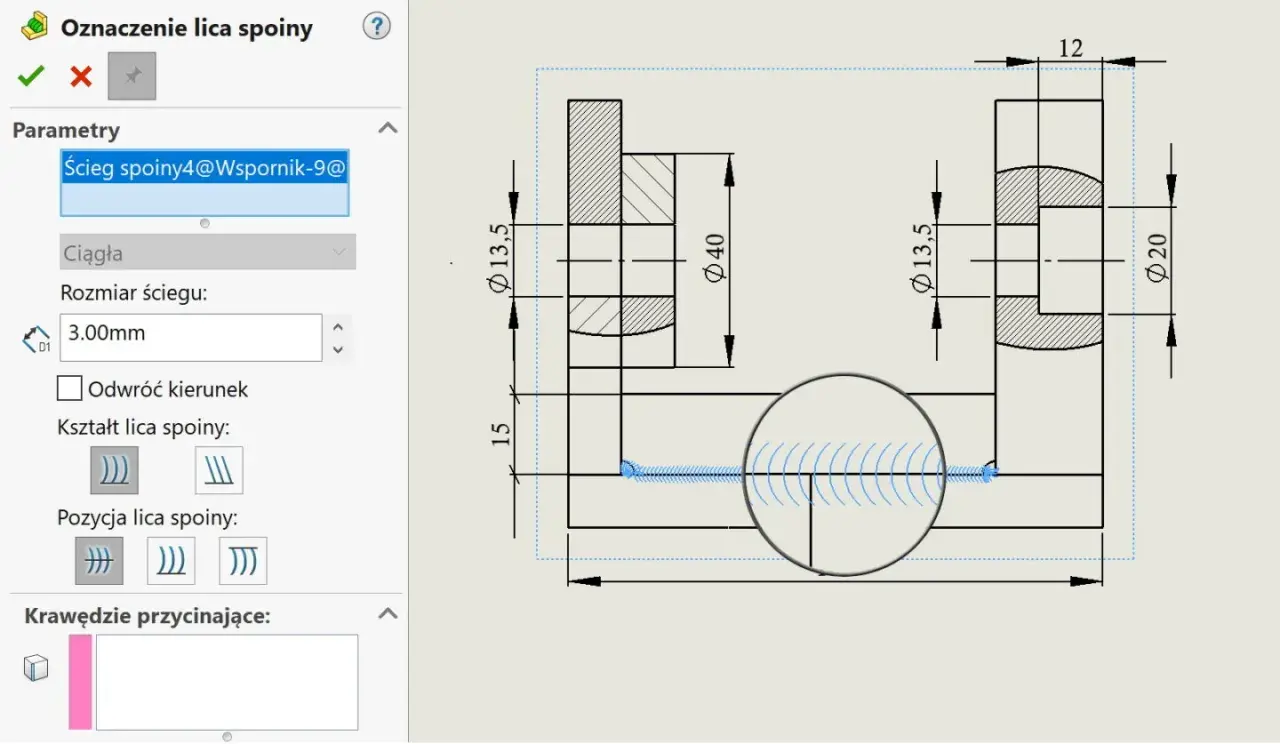

Jak odczytać oznaczenia spoin krok po kroku
Strzałka wskazuje miejsce, ale nie kończy opisu
Najpierw patrzę na strzałkę. Ona prowadzi mnie do konkretnego złącza i mówi, gdzie w ogóle szukać spoiny na rysunku lub detalu. Sama strzałka nie mówi jeszcze, jaki typ połączenia ma powstać. To dopiero początek, a nie pełna odpowiedź.
Linia odniesienia i system A albo B
Drugi element to linia odniesienia. W ISO 2553 występują dwa systemy zapisu: system A, oparty na podwójnej linii odniesienia, oraz system B, oparty na jednej linii odniesienia. Normy nie wolno mieszać w obrębie jednego rysunku, a sam dokument powinien jasno wskazywać, z którego systemu korzysta.
| System | Jak wygląda | Co warto zapamiętać |
|---|---|---|
| A | Linia ciągła i linia kreskowa | Przydaje się tam, gdzie trzeba wyraźnie rozdzielić stronę strzałki i drugą stronę złącza. |
| B | Jedna linia odniesienia | Prostszy wizualnie, ale wymaga tak samo precyzyjnej legendy i konsekwencji w całym rysunku. |
Przeczytaj również: Stanowisko spawalnicze - Jak je zorganizować bezpiecznie i wydajnie?
Ogonek zawiera to, czego nie da się bezpiecznie zgadnąć
Jeżeli przy symbolu pojawia się ogonek, traktuję go jako miejsce na informacje uzupełniające. Mogą tam trafić odniesienia do WPS, procesu spawania, materiału dodatkowego, wymagań jakościowych albo badań. To właśnie tutaj najłatwiej ukryć ważny szczegół, którego potem nie widać już w samym symbolu.
Najpraktyczniejsza zasada jest prosta: najpierw sprawdzam system, potem stronę złącza, a dopiero później rodzaj spoiny i dopiski. Taki porządek oszczędza mnóstwo czasu przy czytaniu bardziej złożonych rysunków. Skoro mechanika jest już jasna, przejdźmy do samych znaków podstawowych.
Najczęściej spotykane symbole i ich praktyczny sens
Nie ma sensu uczyć się na pamięć wszystkich możliwych wariantów, jeśli na co dzień używa się kilku najważniejszych. Ja zaczynam od znaków, które rzeczywiście pojawiają się w dokumentacji warsztatowej najczęściej. W praktyce to one decydują o doborze przygotowania krawędzi, ilości materiału dodatkowego i kolejności pracy.
| Rodzaj złącza | Co oznacza w praktyce | Na co zwracam uwagę |
|---|---|---|
| Spoina czołowa na styk | Dwa elementy łączone bez ukosowania krawędzi | Najczęściej przy cieńszych materiałach; ważna jest zgodność szczeliny i pasowania. |
| Spoina czołowa z rowkiem V | Klasyczne przygotowanie krawędzi pod spawanie czołowe | Sprawdzam kąt ukosowania, szczelinę grani i to, czy projekt nie wymaga pełnego przetopu. |
| Spoina czołowa jednostronnie ukosowana | Ukosowana jest tylko jedna krawędź | Przydaje się tam, gdzie dostęp do drugiej strony jest ograniczony. |
| Spoina czołowa U lub J | Zaokrąglony lub jednostronny profil rowka | Często przy grubszych elementach, bo zmniejsza ilość materiału spawalniczego, ale wymaga dokładniejszej obróbki krawędzi. |
| Spoina pachwinowa | Łączenie typowe dla układów T, narożnych i zakładkowych | Tu liczą się przede wszystkim wymiary a i z. |
| Spoina otworowa | Wypełnienie otworu wykonane w celu przeniesienia sił | Ważne przy zakładkach i elementach wzmacniających, gdzie nie ma miejsca na klasyczną spoinę ciągłą. |
| Spoina punktowa | Lokalne połączenie punktowe, częste przy cienkich blachach | Spotykana zwłaszcza tam, gdzie liczy się szybkość i mała strefa wpływu ciepła. |
| Spoina liniowa | Połączenie prowadzone wzdłuż linii, a nie w pojedynczym punkcie | Przydatna w połączeniach, które mają pracować bardziej równomiernie na dłuższym odcinku. |
| Spoina kołkowa | Połączenie elementu typu kołek lub trzpień z podłożem | Ważna przy montażu osprzętu, uchwytów i mocowań. |
| Spoina brzeżna lub napoinowa | Wykonana na krawędzi albo jako nadbudowa materiału | Częściej trafia się w naprawach, regeneracji lub specjalnych rozwiązaniach konstrukcyjnych. |
Warto pamiętać, że sama nazwa symbolu nie wystarcza. W rysunku technicznym liczy się jeszcze jego położenie, wymiar i to, czy konstruktor nie dopisał dodatkowych ograniczeń. To prowadzi do kolejnej rzeczy, która bardzo często zmienia sens całego zapisu, czyli znaków dodatkowych.
Dodatkowe znaki, które zmieniają sposób wykonania
To właśnie tutaj zaczyna się poziom, na którym wiele osób popełnia kosztowne pomyłki. Znak podstawowy mówi, jaki typ złącza ma powstać, ale to oznaczenie dodatkowe decyduje, czy ma ono iść dookoła, odcinkami, na montażu czy z określonym wzmocnieniem od strony grani. W praktyce jeden drobny symbol potrafi całkiem zmienić technologię wykonania.
| Znak dodatkowy | Znaczenie | Kiedy ma duże znaczenie |
|---|---|---|
| Obwodowy | Spoina ma biec dookoła całego obwodu elementu | Przy kołnierzach, rurach, elementach zamkniętych i detalach wymagających szczelności. |
| Przerywany | Spoina ma być wykonana odcinkami, a nie ciągle | Gdy nie trzeba pełnej ciągłości, a ważniejsze są masa, koszt lub kontrolowane odkształcenia. |
| Montowany na obiekcie | Spoinę wykonuje się w miejscu instalacji, nie w warsztacie | Przy konstrukcjach wielkogabarytowych, których nie da się spawać w hali. |
| Wzmocnienie grani | Od strony grani wymagana jest określona forma przetopu lub podparcia | Przy złączach jednostronnych, gdzie szczelność i jakość od spodu mają znaczenie krytyczne. |
| Połączenie od punktu do punktu | Odcinki są przewidziane jako serię powtarzalnych miejsc złącza | Pomaga przy połączeniach powtarzalnych i przy elementach, które pracują cyklicznie. |
Jeśli taki znak pomyli się z symbolem podstawowym, cały detal może trafić do wykonania z błędnym założeniem. Właśnie dlatego nie traktuję tych dopisków jako dodatku estetycznego, tylko jako część instrukcji technologicznej. A skoro tak, trzeba jeszcze dobrze czytać liczby.
Wymiary i dopiski w ogonku, czyli część, której nie wolno zgadywać
Wymiarowanie spoin to moment, w którym dokumentacja przestaje być ogólna i staje się konkretna. Dla spoin pachwinowych najczęściej spotykam oznaczenia a i z. a oznacza grubość gardzieli, a z długość ramienia. To nie są synonimy, tylko dwa różne sposoby opisania tego samego złącza z innej strony.
| Oznaczenie | Co opisuje | Praktyczny komentarz |
|---|---|---|
a |
Grubość gardzieli spoiny pachwinowej | Przy zapisie a5 chodzi o gardziel 5 mm, a nie o długość boku. |
z |
Długość ramienia spoiny pachwinowej | Przydaje się tam, gdzie projektant woli opisywać geometrię ramion, a nie gardziel. |
l |
Długość spoiny | Ma znaczenie przy odcinkach ciągłych i przerywanych, zwłaszcza w konstrukcjach nośnych. |
p |
Skok między odcinkami spoiny przerywanej | Bez tej wartości łatwo wykonać zbyt gęsty albo zbyt rzadki układ odcinków. |
| Kąt ukosowania i szczelina grani | Przygotowanie krawędzi spoin czołowych | Tu nie wolno działać „na oko”, bo od tego zależy przetop i ilość materiału dodatkowego. |
| Ogonek z informacją technologiczną | WPS, proces, materiał dodatkowy, badania, wymagania jakościowe | Jeśli ogonek jest pełny, zwykle oszczędza kilka pytań przed pierwszym ściegiem. |
W przypadku spoin czołowych szczególnie ważne jest to, że projekt nie zawsze zostawia wszystko do interpretacji wykonawcy. Jeśli wymiar albo odwołanie do WPS mówi inaczej, nie zakładam automatycznie pełnego przetopu ani „standardowego” przygotowania krawędzi. Dzięki temu unikam sytuacji, w której detal wygląda poprawnie tylko na pierwszy rzut oka. Z tego już bardzo blisko do najczęstszych błędów.
Najczęstsze błędy, które kosztują czas i poprawki
- Mylenie systemu A i B, czyli czytanie rysunku tak, jakby wszędzie obowiązywał ten sam układ linii.
- Patrzenie tylko na symbol, bez sprawdzania ogonka i notatek technologicznych.
- Traktowanie
aizjak dwóch nazw tego samego wymiaru. - Założenie, że spoina czołowa zawsze oznacza pełny przetop bez dodatkowych warunków.
- Pomijanie informacji o spoinie obwodowej, przerywanej albo montażowej.
- Odczytywanie rysunku bez sprawdzenia, czy dotyczy spawania, czy też połączenia lutowanego.
Najlepsza obrona przed tymi błędami jest zaskakująco prosta: czytam symbol zawsze w tej samej kolejności. Najpierw system i strzałka, potem rodzaj złącza, później wymiary, a na końcu dopiski technologiczne. Taki nawyk jest dużo skuteczniejszy niż pamięciowe uczenie się pojedynczych znaków. Na końcu zostaje już tylko krótka lista kontrolna przed oddaniem rysunku do wykonania.
Co sprawdzam przed przekazaniem rysunku do wykonania
- Czy rysunek jasno pokazuje, czy użyto systemu A, czy B.
- Czy symbol odpowiada rzeczywistemu typowi złącza i nie wymaga „domyślania się” przez wykonawcę.
- Czy wymiary spoiny są zapisane jednoznacznie, zwłaszcza przy
a,z,lip. - Czy ogonek zawiera wszystkie dane, które mają znaczenie technologiczne: proces, WPS, materiał dodatkowy, badania.
- Czy przewidziano dostęp do złącza i kolejność montażu, bo to często decyduje o tym, czy spoinę da się wykonać bez przeróbek.
Jeśli te pięć punktów się zgadza, dokumentacja staje się czytelna nie tylko dla konstruktora, ale też dla spawacza, kontrolera i brygadzisty. Właśnie taka czytelność najczęściej decyduje, czy detal powstanie bez poprawek, bez zbędnych pytań i bez marnowania materiału.
