Dobór dyszy gazowej i końcówki prądowej wpływa na stabilność łuku, osłonę gazową i trwałość uchwytu. W praktyce to właśnie te niewielkie elementy najczęściej decydują, czy spawanie idzie płynnie, czy pojawiają się odpryski, przegrzewanie i niestabilny łuk.
W tym tekście rozbijam temat na konkrety: pokazuję najważniejsze rodzaje dysz, wyjaśniam różnicę między dyszą gazową a końcówką prądową oraz podpowiadam, jak dobrać osprzęt do MIG/MAG, TIG i lutospawania. Dorzucam też typowe błędy, po których od razu widać, że element trzeba wymienić.
Najważniejsze różnice, które warto zapamiętać przed wyborem osprzętu
- W uchwytach spawalniczych najczęściej chodzi o dwa różne elementy: dyszę gazową i końcówkę prądową.
- Kształt dyszy gazowej dobiera się głównie do dostępu do złącza i sposobu prowadzenia uchwytu.
- Końcówkę prądową dobiera się przede wszystkim do średnicy drutu, prądu i materiału spawania.
- W MIG/MAG popularne są końcówki E-Cu, CuCrZr i HDS, a ich wybór zależy od obciążenia i rodzaju drutu.
- W TIG dużą różnicę robi soczewka gazowa, bo uspokaja przepływ i może ograniczyć zużycie gazu o 1–2 l/min.
- Najczęstsze problemy wynikają z zabrudzeń, złego rozmiaru otworu i pracy na zużytych częściach.
Jakie elementy kryją się pod pojęciem dyszy
W warsztacie słowo „dysza” bywa używane skrótowo, ale technicznie chodzi o różne części. Część osób ma na myśli dyszę gazową, inni końcówkę prądową, a w TIG dochodzi jeszcze dysza osłonowa gazu. To ważne rozróżnienie, bo każdy z tych elementów odpowiada za coś innego: jeden prowadzi gaz, drugi prąd i drut, a trzeci stabilizuje cały proces.
| Element | Funkcja | Gdzie występuje | Na co wpływa |
|---|---|---|---|
| Dysza gazowa | Kieruje gaz osłonowy na łuk i jeziorko spawalnicze | MIG/MAG, TIG | Jakość osłony, dostęp do złącza, widoczność miejsca spawania |
| Końcówka prądowa | Prowadzi drut i przekazuje do niego prąd | Głównie MIG/MAG | Stabilność łuku, podawanie drutu, nagrzewanie uchwytu |
| Dyfuzor lub łącznik gazu | Rozprasza gaz i wspiera izolację części roboczej | Najczęściej MIG/MAG | Równomierność przepływu i odporność na odpryski |
Jeśli ktoś pyta mnie o dobór „dyszy”, zaczynam właśnie od tej trójki. Dopiero potem ma sens rozmowa o średnicy, kształcie i odporności na temperaturę, bo bez tego łatwo kupić część, która pasuje mechanicznie, ale nie pasuje do pracy. Gdy ta różnica jest jasna, można przejść do samych typów dysz gazowych.
Rodzaje dysz gazowych w uchwytach MIG/MAG i TIG
ABICOR BINZEL zwraca uwagę, że dysza gazowa nie tylko osłania łuk, ale też musi wytrzymać temperaturę i odpryski, a jej szerokość nominalna w różnych systemach może sięgać od 7 mm do 21 mm. W praktyce najczęściej wygrywa nie „największa” dysza, tylko ta, która daje dobry dostęp do złącza i nie psuje osłony gazowej.
| Kształt lub wariant | Kiedy się sprawdza | Co daje | Ograniczenie |
|---|---|---|---|
| Cylindryczna lub prosta | Gdy liczy się szeroka osłona gazowa i standardowa pozycja pracy | Stabilny, prosty przepływ gazu | Gorszy dostęp w ciasnych miejscach |
| Stożkowa | Przy spawaniu pod kątem i tam, gdzie trzeba poprawić widoczność miejsca pracy | Lepszy dostęp do złącza przy zachowaniu dobrej osłony | Mniejsza „masa” osłony niż w szerokiej dyszy prostej |
| Bardzo stożkowa lub zwężana | W narożnikach, przy rurach i w miejscach z ograniczonym dojściem | Łatwiejsze wprowadzenie palnika w ciasne złącze | Wymaga staranniejszego ustawienia kąta pracy |
| Przedłużona | Do szczelin, zagłębień i spoin, do których trudno podejść standardową dyszą | Większy zasięg i lepsze dojście do strefy spawania | Może szybciej łapać odpryski i nagrzewać się przy ciężkiej pracy |
| Gięta, np. 45° | Przy spawaniu pod kątem i w trudnym dostępie | Poprawia ergonomię i pozwala prowadzić uchwyt wygodniej | Musi być dobrana do konkretnego uchwytu i pozycji pracy |
W TIG spotyka się też warianty wciskane i nakręcane, a przy bardziej wymagających zadaniach przydaje się soczewka gazowa. Fronius pokazuje, że taki element uspokaja przepływ gazu, poprawia osłonę i może ograniczyć zużycie gazu o 1–2 l/min, co przy dłuższej pracy naprawdę ma znaczenie. Jeśli muszę wskazać jedną rzecz, która najczęściej poprawia komfort w ciasnym miejscu, to nie jest to „większa” dysza, tylko lepszy dostęp i stabilny przepływ gazu.
Dysza gazowa jest więc przede wszystkim odpowiedzią na pytanie: jak osłonić łuk i jednocześnie nie stracić dostępu do złącza. Sama osłona nie wystarczy jednak do stabilnego spawania, bo drugą połowę układanki stanowi końcówka prądowa.
Końcówki prądowe, które naprawdę robią różnicę

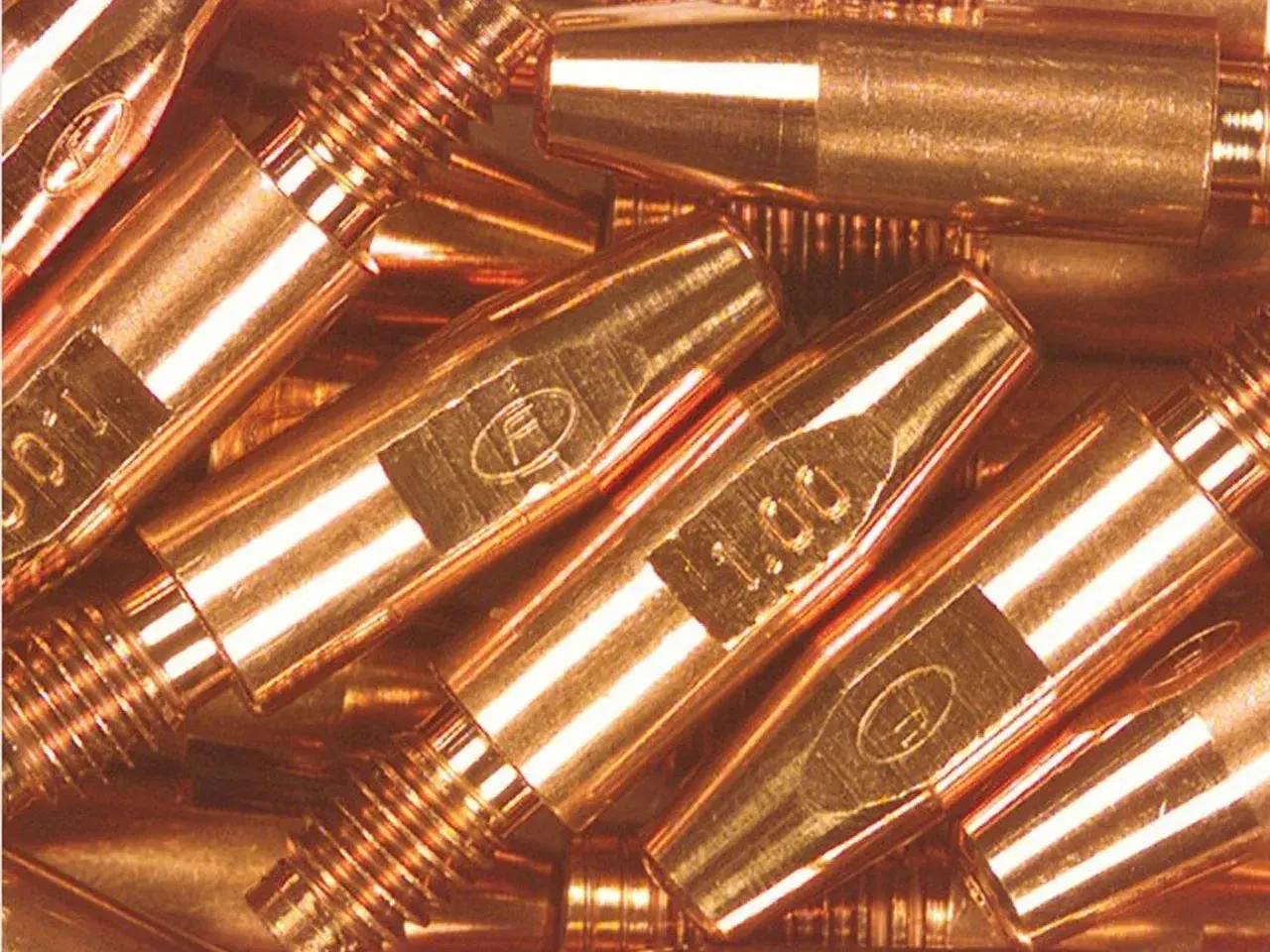

Końcówka prądowa wygląda niepozornie, ale to ona prowadzi drut i przekazuje do niego prąd. W praktyce przez tę małą część przechodzą czasem całe kilometry drutu dziennie, więc jej materiał, średnica otworu i dopasowanie do uchwytu mają bezpośredni wpływ na jakość spoiny.
| Materiał końcówki | Najważniejsza cecha | Kiedy wybrać | Na co uważać |
|---|---|---|---|
| E-Cu | Bardzo dobry transfer prądu i ciepła | Niższe natężenia, lżejsza praca, aluminium i sytuacje, w których liczy się dobra przewodność | Mięknie około 260°C, więc nie jest najlepsza do bardzo wysokich obciążeń |
| CuCrZr | Wyższa twardość i lepsza odporność termiczna | Średni i wysoki zakres prądu, chłodzenie cieczą, praca seryjna i zrobotyzowana | Ma nieco niższą przewodność niż E-Cu, choć w większości procesów nie jest to problemem |
| HDS | Bardzo wysoka odporność na ciepło i przywieranie odprysków | Ciężka praca, drut rdzeniowy, napawanie, duże obciążenie i długi cykl pracy | To rozwiązanie bardziej specjalistyczne niż uniwersalne |
Ważny jest też rozmiar. Standardowe połączenia gwintowe spotyka się w M6, M8 i M10, a w popularnych uchwytach MB15 i MB25 najczęściej pracuje się ze średnicami 0,6, 0,8, 1,0 i 1,2 mm. W MB36, MB401 i MB501 zakres zwykle sięga 1,6 mm, a w niektórych zastosowaniach trafiają się też 2,0 i 2,4 mm. Zasada jest prosta: im wyższa moc spawania, tym większy i odporniejszy musi być osprzęt.
Przy aluminium warto pamiętać o nieco większym otworze, bo materiał przewodzi i rozszerza się inaczej niż stal. Z kolei przy drutach rdzeniowych i część lutospawania z użyciem CuSi lepiej sprawdzają się twardsze końcówki, które wolniej się zużywają i mniej łapią zabrudzenia. Gdy znasz już sam osprzęt, pozostaje dopasować go do konkretnego procesu i materiału.
Jak dobrać osprzęt do procesu, materiału i miejsca spawania
Najlepszy punkt wyjścia to zawsze trzy pytania: jaką metodą pracuję, jaką średnicę ma drut i w jakim miejscu prowadzę spoinę. Dopiero na tej podstawie ma sens wybór konkretnej dyszy i końcówki, bo sama nazwa uchwytu mówi za mało.
| Sytuacja | Co wybrać w pierwszej kolejności | Dlaczego to działa |
|---|---|---|
| Cienki materiał i niższe natężenia | Końcówka E-Cu oraz standardowa dysza stożkowa | Daje dobrą przewodność i prosty dostęp bez nadmiernego przegrzewania |
| Dłuższe serie i wyższe prądy | CuCrZr oraz dysza o stabilnym prowadzeniu gazu | Lepsza odporność na temperaturę i mniejsze zużycie |
| Naroża, rury i ciasne szczeliny | Zwężana, przedłużona lub gięta dysza | Łatwiej dojść do złącza bez nienaturalnego ustawiania uchwytu |
| Drut rdzeniowy i dużo odprysków | HDS oraz dysza, która lepiej znosi zabrudzenie | Wysoka odporność na przywieranie ogranicza przestoje |
| Lutospawanie CuSi i podobne procesy | Końcówka dopasowana do średnicy drutu i bardzo czysty tor gazu | Stabilniejszy transfer i mniejsze ryzyko skoków łuku |
W praktyce sam zaczynam od średnicy drutu, bo ona ustawia resztę parametrów. Potem sprawdzam, czy spawam stal, nierdzewkę, aluminium czy lutospawam CuSi, a na końcu dobieram geometrię dyszy pod realny dostęp do złącza. Jeśli miejsce pracy jest ciasne, geometria dyszy bywa ważniejsza niż sama średnica, bo nawet świetna osłona nic nie da, gdy palnik trzeba trzymać pod absurdalnym kątem.
Przy TIG dodatkowo zwracam uwagę na soczewkę gazową, zwłaszcza wtedy, gdy zależy mi na spokojnym przepływie, czystej strefie spawania i mniejszym zużyciu gazu. To nie jest element obowiązkowy, ale w wielu warsztatach szybko okazuje się jednym z najbardziej opłacalnych dodatków. Nawet dobrze dobrany zestaw nie zadziała długo, jeśli wpadną podstawowe błędy eksploatacyjne.
Błędy, które najszybciej niszczą dyszę i końcówkę
Najczęstszy błąd jest prosty: element pasuje, więc uznaje się, że jest dobry. W praktyce to za mało, bo dysza i końcówka mogą być formalnie zgodne z uchwytem, ale już niekoniecznie z prądem, średnicą drutu i sposobem prowadzenia spoiny.
- Za mały otwór w końcówce prądowej powoduje przycieranie drutu, nagrzewanie i niestabilne podawanie.
- Za duży otwór osłabia kontakt elektryczny i potrafi rozchwiać łuk.
- Zabrudzona dysza gazowa zaburza osłonę i zwiększa ryzyko utlenienia spoiny.
- Nadmierna ilość odprysków wewnątrz dyszy ogranicza przepływ gazu i przyspiesza przegrzewanie.
- Zbyt wysoki przepływ gazu też może zaszkodzić, bo zamiast uspokoić osłonę, wprowadza turbulencje.
- Praca na zużytej końcówce prądowej zwykle kończy się gorszym łukiem, gorszą jakością lica i większą liczbą poprawek.
Przy intensywnej pracy miedziana końcówka prądowa potrafi zużyć się po kilku godzinach, więc nie ma sensu czekać, aż „jeszcze trochę pociągnie”. Jeśli widzisz powiększony otwór, wyraźne przebarwienia, niestabilny łuk albo ślady przyklejonych odprysków, wymiana jest tańsza niż poprawianie spoin. W praktyce jeden szybki przegląd przed pracą oszczędza więcej czasu niż szukanie winy w ustawieniach spawarki.
Co zabrałbym z tego na warsztat
Jeśli miałbym uprościć cały temat do kilku praktycznych zasad, powiedziałbym tak: najpierw dobieraj osprzęt do procesu i drutu, potem do prądu, a dopiero na końcu do geometrii uchwytu. Taka kolejność zwykle daje lepszy efekt niż kupowanie „uniwersalnej” części, która ma pasować do wszystkiego, a nie pasuje naprawdę do niczego.
- W MIG/MAG sprawdzaj przede wszystkim średnicę drutu, zakres prądu i odporność końcówki na temperaturę.
- W TIG patrz na kształt dyszy, dostęp do złącza i sens zastosowania soczewki gazowej.
- Przy lutospawaniu i pracy z CuSi dbaj o czysty tor gazu oraz właściwy otwór końcówki prądowej.
- Nie czekaj z wymianą części do momentu awarii, bo zużycie najpierw psuje jakość, a dopiero potem zatrzymuje pracę.
- Trzymaj pod ręką kilka rozmiarów dysz i końcówek, bo przestój na warsztacie kosztuje więcej niż zapas eksploatacyjny.
Dobrze dobrana dysza i końcówka nie zrobią za spawacza całej roboty, ale skutecznie usuwają najczęstsze źródła problemów. Gdy układ jest dopasowany do uchwytu, materiału i zadania, spawanie staje się po prostu spokojniejsze, czystsze i bardziej przewidywalne.
