Spawanie TIG stali czarnej daje bardzo czystą spoinę, ale tylko wtedy, gdy od początku zgadzają się trzy rzeczy: prąd, gaz i przygotowanie materiału. Poniżej rozbieram ustawienia TIG do stali czarnej na konkretne liczby, pokazuję bezpieczne punkty startowe dla różnych grubości i wyjaśniam, co zwykle psuje łuk jeszcze przed pierwszym ściegiem. Dorzucam też korekty najczęstszych problemów, żeby nie zgadywać przy każdej zmianie detalu.
Najważniejsze ustawienia to DCEN, argon i krótki łuk
- Do stali niestopowej ustaw prąd stały z elektrodą na minusie, czyli DCEN.
- Jako gaz osłonowy wybierz 100% argonu i zacznij od 7–10 l/min przy standardowej dyszy.
- Na cienkiej blasze startuj niżej z prądem, a przy 3–6 mm najczęściej wchodzisz w zakres 90–180 A.
- Najpraktyczniejszy drut to ER70S-2, a na bardzo czystym materiale sprawdza się też ER70S-6.
- Zakończenie ściegu ma znaczenie: krater trzeba domknąć, bo tam najczęściej zaczynają się pęknięcia.
- Jeśli łuk zaczyna „pływać”, pierwsze podejrzenie pada na brud, przeciąg albo zbyt długi łuk, nie od razu na samą spawarkę.
Punkty startowe dla grubości materiału
Ja zaczynam od ustawień bazowych dopasowanych do grubości, a dopiero potem koryguję detalami. W TIG-u nie ma jednego uniwersalnego prądu dla wszystkich przypadków, bo 1 mm blachy i 6 mm kątownika potrzebują zupełnie innej ilości ciepła.
| Grubość stali | Prąd startowy | Wolfram | Drut dodatkowy | Gaz | Praktyczna uwaga |
|---|---|---|---|---|---|
| 1,0 mm | 35–55 A | 1,0–1,6 mm | 1,0–1,6 mm | 7–8 l/min | Krótki łuk, mało ruchu palnikiem, ostrożne zakończenie. |
| 1,5–2,0 mm | 55–90 A | 1,6 mm | 1,6 mm | 7–9 l/min | Dobry zakres do blach i profili, ale materiał musi być czysty. |
| 3,0 mm | 90–130 A | 2,4 mm | 2,0–2,4 mm | 8–10 l/min | Tu bardzo często pomaga lekki ukos albo lepsze dopasowanie szczeliny. |
| 4,0–5,0 mm | 130–180 A | 2,4–3,2 mm | 2,4–3,2 mm | 8–10 l/min | Przy pełnej penetracji zwykle trzeba fazować krawędź i spawać w kilku ściegach. |
| 6,0 mm i więcej | 180–220 A+ | 3,2 mm | 3,2 mm | 10–12 l/min | W TIG-u na takiej grubości liczy się już nie tylko prąd, ale też rozsądny podział na przejścia. |
Jeśli spawasz w pozycji wymuszonej albo detal mocno odprowadza ciepło, zwykle schodzę o kilka amperów w dół i pracuję wolniej, zamiast od razu „przepalać” temat większym prądem. Gdy taki punkt wyjścia masz już zapisany, dopiero wtedy sens ma dopracowanie samej spawarki.

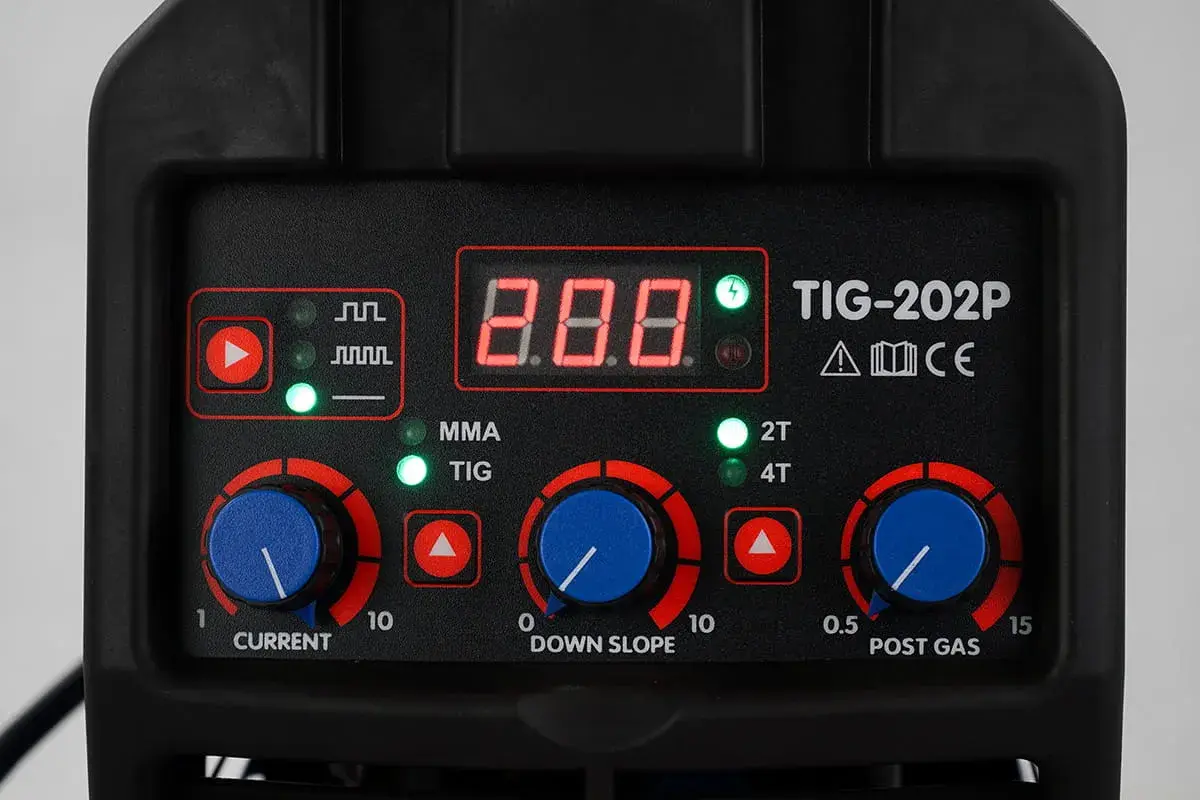

Jak ustawić spawarkę, żeby łuk był stabilny
Na stali czarnej ustawiam TIG w trybie DC i nie kombinuję z AC, bo to po prostu nie jest ten materiał. W praktyce najwięcej różnic robią: polaryzacja, start łuku, czas ochrony gazowej po zakończeniu spawania i sposób wygaszania prądu.
| Ustawienie | Co wybrać | Dlaczego to działa |
|---|---|---|
| Polaryzacja | DCEN, czyli elektroda na minusie | Ciepło w większym stopniu trafia do materiału, a wolfram mniej się przegrzewa. |
| Start łuku | HF start albo lift start | HF ułatwia czyste zajarzenie, lift sprawdza się, gdy masz prostsze źródło prądu. |
| Pre-flow | 0,3–0,5 s | Gaz wypycha powietrze z dyszy, zanim pojawi się łuk. |
| Post-flow | 6–10 s, a przy wyższym prądzie 10–15 s | Chroni gorący wolfram i koniec jeziorka przed utlenieniem. |
| Down-slope | 1–2 s | Pomaga domknąć krater i ogranicza pęknięcia na końcu spoiny. |
| Puls | Opcjonalnie, głównie na cienkiej blasze | Ułatwia kontrolę ciepła, ale nie jest obowiązkowy. |
Na stali czarnej nie potrzebujesz ustawień AC balance ani innych funkcji kojarzonych z aluminium. Jeśli masz pedał albo uchwyt z regulacją prądu, wykorzystuję go szczególnie na cienkich elementach, bo pozwala reagować na zmianę rozmiaru jeziorka bez odrywania ręki od pracy. Gdy sama spawarka jest już ustawiona sensownie, równie ważny staje się wybór osprzętu.
Dobór wolframu, drutu i gazu, który naprawdę pomaga
W praktyce najczęściej sięgam po zestaw, który daje stabilny łuk i nie wymaga walki z detalem. Przy stali niestopowej najlepiej działa prosty układ: odpowiednio dobrany wolfram, czysty argon i drut dopasowany do stanu powierzchni.
| Element | Rekomendacja startowa | Po co tak |
|---|---|---|
| Wolfram | 1,6 mm do ok. 80–120 A, 2,4 mm do większości prac warsztatowych, 3,2 mm powyżej 150 A | Za mała elektroda szybciej się przegrzewa, za duża utrudnia zapłon i pogarsza stabilność przy małym prądzie. |
| Typ wolframu | Lantanowany albo cerowany, z ostrym szlifem wzdłużnym | Tak przygotowana elektroda daje skupiony łuk i lepszą kontrolę jeziorka. |
| Drut dodatkowy | ER70S-2 jako bezpieczny wybór, ER70S-6 przy bardzo czystej stali | ER70S-2 lepiej znosi lekki nalot i drobne zanieczyszczenia, a ER70S-6 sprawdza się na ładnie przygotowanej powierzchni. |
| Średnica drutu | 1,6 mm, 2,0 mm lub 2,4 mm | Za gruby drut na cienkiej blasze tylko zabiera ciepło i spowalnia pracę. |
| Gaz | 100% argon | To podstawowy i najpewniejszy gaz osłonowy do TIG-u na stali czarnej. |
| Przepływ gazu | 7–10 l/min, a przy większej dyszy 10–12 l/min | Za mały przepływ nie osłoni jeziorka, a za duży potrafi wciągać powietrze przez turbulencję. |
| Dysza | Zwykle rozmiar 6–8, a przy gas lens nawet 8–10 | Większa dysza daje szerszą osłonę, co pomaga przy dłuższym wysunięciu wolframu i trudniejszym dostępie. |
Jeżeli materiał jest lekko zardzewiały albo ma jeszcze ślady walcówki, wolę ER70S-2. Jeżeli stal została dobrze odtłuszczona i oczyszczona do gołego metalu, ER70S-6 też daje bardzo przyzwoity efekt. Sama jakość materiałów nie uratuje jednak spoiny, jeśli detal jest przygotowany byle jak.
Przygotowanie materiału, bez którego TIG zacznie się sypać
W TIG-u przygotowanie detalu ma większe znaczenie niż wielu początkujących zakłada. Ten proces nie wybacza farby, rdzy, oleju, wilgoci ani zbyt dużej szczeliny między krawędziami, bo każde z tych niedociągnięć natychmiast pokazuje się w jeziorku.
Usuń wszystko, co nie jest stalą
Przed spawaniem czyszczę strefę złącza co najmniej na kilka centymetrów od krawędzi. Najpierw schodzi olej i smar, potem farba, cynk, gruba rdza i zgorzelina po cięciu. Na końcu zostaje odpylenie oraz odtłuszczenie, bo nawet drobny pył potrafi zrobić porowatość.
Nie licz na to, że prąd naprawi źle spasowane krawędzie
Jeśli szczelina jest nierówna, TIG od razu zaczyna walczyć z fizyką zamiast złączyć materiał. Na cienkiej blasze dążę do praktycznie stykających się krawędzi, a przy grubszym materiale pilnuję równego luzu i sensownego ukosu. Przy większych grubościach lepiej poświęcić kilka minut na fazowanie niż później ratować przetop większym amperażem.
Przeczytaj również: Ryczałt za spawanie: 5,5% czy 8,5%? Rozliczaj poprawnie!
Pilnuj warunków pracy i BHP
Przeciąg potrafi zepsuć osłonę gazową nawet wtedy, gdy ustawienia są dobre. Tak samo nie warto spawać na powierzchni wilgotnej albo podgrzanej tylko częściowo po wcześniejszym szlifowaniu. Jeśli masz do czynienia z powłoką cynkową lub resztkami farby, usuń je do czystego metalu i zadbaj o wentylację, bo TIG nie znosi kompromisów w tej części pracy.Gdy przygotowanie jest pod kontrolą, różnicę robi już przede wszystkim sposób prowadzenia palnika i podawania drutu.
Jak prowadzić palnik i dodawać drut bez walki z jeziorkiem
Ja pilnuję przede wszystkim krótkiego łuku, stabilnego tempa i spokojnej ręki. W TIG-u to właśnie te trzy rzeczy decydują, czy spoina będzie równa, czy zamieni się w pas przypadkowych korekt.
- Długość łuku trzymaj możliwie krótką, zwykle około 1,5–3 mm. Im dłuższy łuk, tym gorsza kontrola i większe ryzyko utlenienia.
- Kąt palnika ustaw lekko w stronę kierunku spawania, bez przesadnego odchylania. Zbyt duży kąt tylko rozprasza osłonę gazową.
- Drut podawaj na przednią krawędź jeziorka, a nie w środek łuku. Dzięki temu materiał ładnie się stapia, zamiast „znikać” w przegrzanej plamie.
- Nie rób szerokich wahadeł, jeśli nie musisz. W TIG-u zwykle lepiej działa spokojny ścieg prosty niż duże wachlowanie palnikiem.
- Końcówkę ściegu domykaj świadomie. Przydatny jest down-slope albo ręczne domknięcie krateru niewielką ilością drutu.
Na cienkiej stali najbardziej pomaga cierpliwość, nie agresja prądem. Na grubszej trzeba z kolei pilnować, żeby kąpiel stopiwa nie była za mała, bo wtedy dostajesz ładny wygląd zewnętrzny i słaby przetop. Jeśli mimo to coś nadal nie gra, zwykle wina leży w jednym z kilku powtarzalnych błędów.
Najczęstsze błędy i szybkie korekty
Wiele problemów wygląda dramatycznie, a w praktyce da się je naprawić jedną albo dwiema zmianami. Najpierw sprawdzam gaz, czystość i długość łuku, bo dopiero później ma sens korekta prądu.
| Objaw | Najczęstsza przyczyna | Co zmienić od razu |
|---|---|---|
| Porowata spoina | Brudna powierzchnia, wilgoć, zbyt duży przeciąg, niestabilna osłona gazowa | Oczyść materiał, osłoń stanowisko, skróć łuk i ustaw przepływ gazu w bezpiecznym zakresie 7–10 l/min. |
| Czarny, sadzowy nalot | Za słaby gaz, za długi łuk, za krótki post-flow | Sprawdź szczelność przewodów, wydłuż ochronę po spawaniu i prowadź palnik bliżej materiału. |
| Tungsten się topi | Za mały wolfram, zbyt duży prąd albo zła polaryzacja | Przejdź na DCEN, wybierz większą elektrodę i obniż amperaż. |
| Brak przetopu | Za mały prąd, za szybki ruch, zbyt duży luz lub źle przygotowany ukos | Podnieś prąd o 10–20 A, zwolnij tempo i popraw przygotowanie krawędzi. |
| Przepalenie materiału | Za dużo ciepła, za wolny posuw, brak kontroli nad końcem ściegu | Zmniejsz amperaż o 10–15 A, przyspiesz i wcześniej dołóż drut. |
| Krater na końcu spoiny | Brak down-slope lub wypełnienia końca | Wygaszaj prąd łagodnie i domykaj krater odrobiną drutu. |
| Undercut na krawędziach | Za duży prąd po bokach ściegu albo zbyt szybkie prowadzenie | Uspokój ruch, lekko obniż amperaż i pilnuj równomiernego podawania drutu. |
Największy błąd, jaki widzę w praktyce, to próba ratowania brudnej lub źle spasowanej stali samym zwiększeniem prądu. To zwykle tylko pogarsza sprawę, bo materiał szybciej się przegrzewa, a problem z jakością nadal zostaje. W takich sytuacjach często rozsądniej jest cofnąć się o krok i poprawić przygotowanie albo warunki pracy.
Kiedy podgrzać element, a kiedy lepiej zmienić plan pracy
Przy stali niskowęglowej preheat zwykle nie jest standardem, zwłaszcza przy cienkich i średnich grubościach. Inaczej patrzę na detal zimny, masywny albo mocno skrępowany w uchwycie, bo wtedy szybkie oddawanie ciepła może pogorszyć przetop i zwiększyć ryzyko naprężeń.
- Jeśli pracujesz w chłodnym warsztacie albo detal był przechowywany na zimnie, lekki podgrzew do około 50–100°C pomaga pozbyć się wilgoci i uspokoić początek spoiny.
- Przy stali poniżej około 25 mm grubości preheat najczęściej nie jest potrzebny, o ile materiał jest czysty i dobrze przygotowany.
- Przy 5–6 mm i więcej TIG zaczyna być wolniejszy, więc warto rozważyć ukos, kilka ściegów albo nawet zmianę metody, jeśli liczy się wydajność.
- Na długich złączach w otwartym, przewiewnym miejscu TIG bywa po prostu zbyt wrażliwy na warunki i wtedy lepiej przesunąć pracę albo osłonić stanowisko.
Nie traktuję podgrzewu jak obowiązkowego dodatku, tylko jak narzędzie do konkretnej sytuacji. Na cienkiej blasze częściej pomaga precyzja i kontrola ciepła niż jakiekolwiek dodatkowe nagrzewanie. To prowadzi do najważniejszej rzeczy, którą warto zapamiętać przed właściwą próbą.
Co zapamiętać przed pierwszą spoiną na właściwym detalu
Jeśli ustawiasz TIG do stali czarnej, zacznij od prostego zestawu: DCEN, 100% argonu, krótki łuk, lanthanowany lub cerowany wolfram i drut ER70S-2 albo ER70S-6. Potem dopiero koryguj amperaż, bo jakość spoiny wynika z całego układu, a nie z jednego pokrętła.
- Na cienkiej blasze kontroluj ciepło, zanim zaczniesz myśleć o tempie.
- Na grubszej stali nie uciekaj od ukosu i kilku przejść.
- Jeżeli łuk zachowuje się niestabilnie, najpierw sprawdź czystość, osłonę gazową i długość łuku.
To podejście daje bardziej powtarzalny efekt niż bezrefleksyjne podbijanie prądu. Mniej zgadywania, mniej przepaleń i mniej spoin, które wyglądają dobrze tylko z daleka.
