Gatunki stali - Jak wybrać i uniknąć błędów inżynierskich?

Stal to jeden z najważniejszych materiałów inżynieryjnych, a zrozumienie jej różnorodności jest kluczowe w wielu branżach. Ten artykuł to kompleksowy przewodnik po gatunkach stali, który pomoże Ci rozszyfrować ich oznaczenia, poznać właściwości i świadomie dobrać odpowiedni typ do Twoich potrzeb. Jako inżynier materiałowy, często spotykam się z pytaniami dotyczącymi optymalnego wyboru stali do konkretnego zastosowania – mam nadzieję, że ten tekst rozwieje wiele wątpliwości i dostarczy solidnych podstaw wiedzy.

Czym jest stal i dlaczego jej gatunek ma fundamentalne znaczenie?

Zanim zagłębimy się w szczegóły poszczególnych gatunków, warto ugruntować podstawową wiedzę na temat tego, czym właściwie jest stal i co sprawia, że jest tak wszechstronnym materiałem.

Stal, czyli żelazo uszlachetnione węglem – definicja, której potrzebujesz

Stal to nic innego jak stop żelaza z węglem, przy czym zawartość węgla w tym stopie nie przekracza zazwyczaj 2,11%. Ta niewielka domieszka węgla radykalnie zmienia właściwości czystego żelaza, nadając stali pożądaną twardość i wytrzymałość. Według normy PN-EN 10020:2003, stal to materiał, w którym masowo zawartość żelaza jest większa niż jakiegokolwiek innego pierwiastka, a zawartość węgla jest zasadniczo mniejsza niż 2%. Co więcej, stal jest materiałem plastycznie obrabianym i obrabialnym cieplnie, co otwiera szerokie możliwości jej kształtowania i modyfikowania właściwości.

Od wytrzymałości po odporność na rdzę – jak skład chemiczny kształtuje właściwości stali?

To, co czyni stal tak fascynującą, to możliwość precyzyjnego kształtowania jej właściwości poprzez zmianę składu chemicznego. Zawartość węgla jest tu kluczowa – im więcej węgla, tym stal jest twardsza i bardziej wytrzymała, ale jednocześnie mniej plastyczna i trudniejsza w obróbce. Jednak prawdziwa magia zaczyna się, gdy do żelaza i węgla dodamy inne pierwiastki stopowe, takie jak chrom, nikiel, mangan czy molibden. Te dodatki mogą drastycznie zwiększyć twardość, wytrzymałość, plastyczność, a także nadać stali odporność na korozję, wysoką temperaturę czy ścieranie. Warto również pamiętać, że finalne właściwości stali są w dużej mierze determinowane przez obróbkę cieplną, taką jak hartowanie czy odpuszczanie, które modyfikują mikrostrukturę materiału.

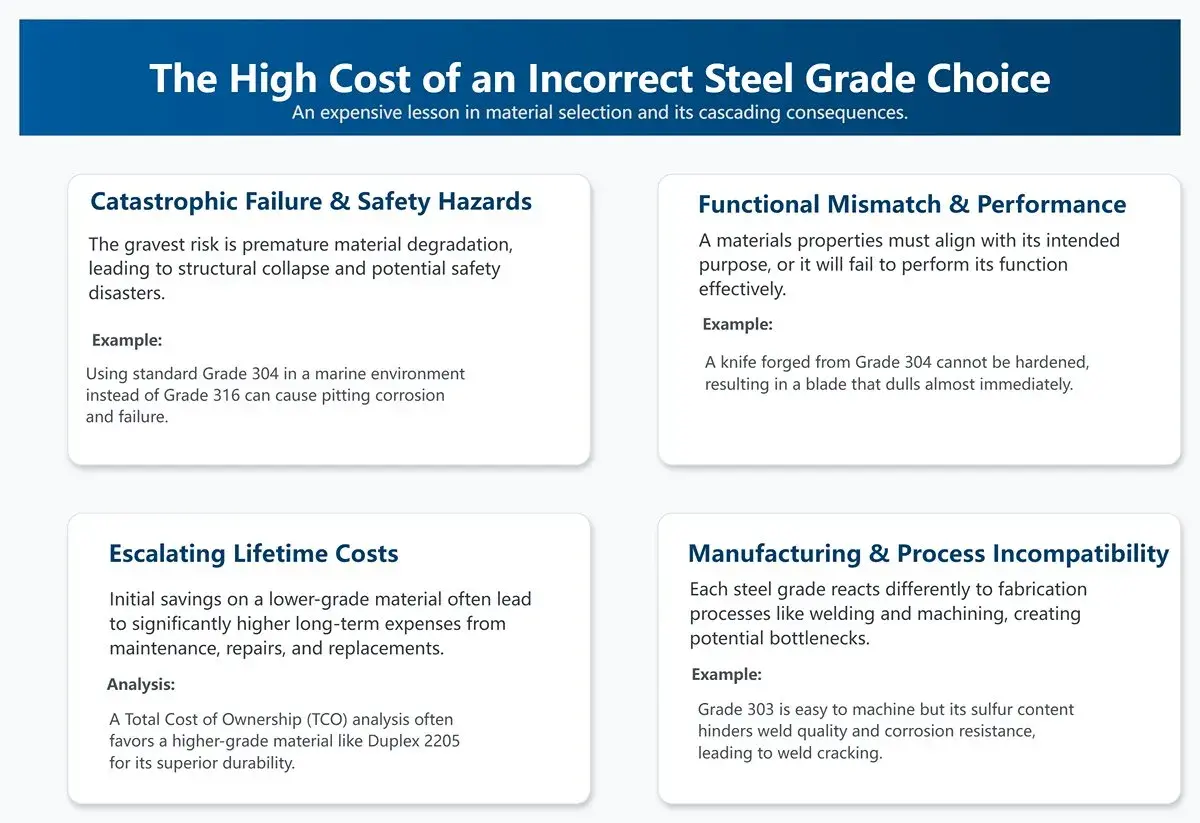

Dlaczego zły dobór gatunku stali to prosta droga do katastrofy inżynierskiej?

Wybór odpowiedniego gatunku stali to nie tylko kwestia optymalizacji kosztów czy wydajności, ale często sprawa bezpieczeństwa. Niewłaściwy dobór materiału może prowadzić do poważnych konsekwencji, takich jak awarie konstrukcji, pęknięcia, przyspieszona korozja, przedwczesne zużycie elementów maszyn czy nawet katastrofy. Wyobraźmy sobie most zbudowany ze stali o niewystarczającej wytrzymałości na zmęczenie, samolot z elementami podatnymi na korozję naprężeniową, czy narzędzia chirurgiczne, które nie spełniają norm higienicznych. W każdym z tych przypadków, zły dobór gatunku stali może mieć katastrofalne skutki, zarówno dla życia ludzkiego, jak i dla środowiska czy gospodarki. Dlatego właśnie zrozumienie różnic między gatunkami stali i umiejętność ich prawidłowego doboru jest tak krytyczne w inżynierii.

Jak czytać oznaczenia stali? Przewodnik po normach PN-EN, który musisz znać

Zrozumienie oznaczeń stali to podstawa, aby móc świadomie wybierać materiały i komunikować się z dostawcami. Europejskie normy PN-EN dostarczają spójnego systemu, który, choć na początku może wydawać się skomplikowany, po krótkim wyjaśnieniu staje się bardzo intuicyjny.

Kluczowe symbole, które zdradzają wszystko: S, P, C, X – co oznaczają?

System oznaczeń gatunków stali jest znormalizowany przez normę PN-EN 10027 i opiera się na symbolach literowych, które od razu wskazują na główne przeznaczenie stali. Poniżej przedstawiam tabelę z najważniejszymi symbolami, które musisz znać:

Te symbole to pierwszy krok do zrozumienia, z jakim typem stali mamy do czynienia i do jakich zastosowań jest ona przeznaczona.

Jak rozszyfrować liczby w oznaczeniach? Granica plastyczności i skład chemiczny w pigułce

Poza symbolami literowymi, w oznaczeniach stali znajdziemy również liczby, które dostarczają jeszcze bardziej szczegółowych informacji. W przypadku stali konstrukcyjnych, oznaczanych literą "S" (np. S235JR), liczba, taka jak "235", oznacza minimalną granicę plastyczności w megapaskalach (MPa). Jest to kluczowy parametr określający odporność stali na trwałe odkształcenie. Z kolei dla stali węglowych niestopowych, oznaczanych literą "C" (np. C45), liczba po literze "C", na przykład "45", wskazuje na zawartość węgla w setnych częściach procenta. W tym przypadku oznacza to około 0,45% węgla. W stalach stopowych liczby mogą również wskazywać na zawartość innych pierwiastków stopowych, co zobaczymy w kolejnym przykładzie.

Analiza praktycznych przykładów: co kryje się za oznaczeniami S235JR, C45 i X5CrNi18-10?

Przeanalizujmy teraz kilka konkretnych przykładów, aby w pełni zrozumieć system oznaczeń:

1. S235JR: To bardzo popularna stal konstrukcyjna. Litera "S" informuje nas, że jest to stal przeznaczona do zastosowań konstrukcyjnych. Liczba "235" oznacza, że minimalna granica plastyczności tej stali wynosi 235 MPa. "JR" to kategoria jakości, która wskazuje na właściwości udarnościowe, czyli zdolność do pochłaniania energii bez pękania w określonej temperaturze (w tym przypadku w temperaturze pokojowej).
2. C45: Oznaczenie "C" wskazuje, że mamy do czynienia ze stalą węglową niestopową. Liczba "45" oznacza, że stal zawiera około 0,45% węgla. Jest to stal średniowęglowa, często stosowana do produkcji wałów, osi czy elementów maszyn, które wymagają dobrej wytrzymałości i twardości po obróbce cieplnej.
3. X5CrNi18-10: Ten przykład to typowa stal stopowa, a dokładniej stal nierdzewna. Litera "X" oznacza stal wysokostopową. Liczba "5" przed pierwiastkami stopowymi wskazuje na zawartość węgla, która wynosi 0,05%. Następnie mamy "CrNi18-10", co oznacza, że stal zawiera około 18% chromu (Cr) i 10% niklu (Ni). To klasyczna stal nierdzewna austenityczna, znana z doskonałej odporności na korozję.

Podstawowy podział stali, który porządkuje wiedzę: stale węglowe vs stopowe

Najbardziej fundamentalnym podziałem stali, który pomaga uporządkować wiedzę, jest rozróżnienie na stale węglowe i stopowe. To właśnie ta klasyfikacja determinuje podstawowe właściwości i potencjalne zastosowania materiału.

Stale węglowe (niestopowe) – fundament przemysłu

Stale węglowe, zwane również niestopowymi, stanowią podstawową i najszerzej stosowaną grupę stali. Ich właściwości zależą przede wszystkim od zawartości węgla oraz od obecności niewielkich, niezamierzonych domieszek innych pierwiastków. Są one niezwykle popularne ze względu na swoją ekonomiczność, łatwość obróbki i wszechstronność. Znajdują zastosowanie niemal w każdej gałęzi przemysłu, od budownictwa po produkcję prostych narzędzi.

Stal niskowęglowa: gdzie liczy się plastyczność i spawalność?

Stale niskowęglowe to te, które zawierają do 0,3% węgla. Ich głównymi atutami są wysoka plastyczność, doskonała spawalność i łatwość obróbki, zarówno plastycznej, jak i skrawaniem. Dzięki tym cechom są idealne do produkcji blach, drutów, rur, profili oraz wszelkich elementów konstrukcji spawanych, gdzie elastyczność i możliwość łatwego łączenia są kluczowe. Ich niższa wytrzymałość jest często rekompensowana przez odpowiednie kształtowanie konstrukcji.

Stal średniowęglowa: idealny balans między twardością a wytrzymałością

Zawartość węgla w stalach średniowęglowych mieści się w przedziale od 0,3% do 0,6%. Ta grupa stali oferuje dobry kompromis między twardością a wytrzymałością, jednocześnie zachowując akceptowalną plastyczność. Są one często stosowane do produkcji części maszyn, takich jak wały, osie, koła zębate czy korbowody, zwłaszcza tych elementów, które poddawane są późniejszej obróbce cieplnej, np. hartowaniu i odpuszczaniu, w celu dalszego zwiększenia ich właściwości mechanicznych.

Stal wysokowęglowa: kiedy potrzebna jest ekstremalna twardość i odporność na ścieranie?

Stale wysokowęglowe, zawierające powyżej 0,6% węgla, charakteryzują się bardzo wysoką twardością i odpornością na ścieranie. Te właściwości sprawiają, że są one niezastąpione w produkcji narzędzi, sprężyn, ostrzy, pił, noży oraz innych elementów wymagających dużej odporności na zużycie i zdolności do zachowania ostrej krawędzi. Ich wadą jest niższa plastyczność i trudniejsza spawalność, co wymaga specjalistycznych technik obróbki.

Stale stopowe – gdy zwykła stal to za mało

Stale stopowe to grupa materiałów, do których celowo wprowadzono dodatkowe pierwiastki stopowe, takie jak chrom, nikiel, molibden, wanad czy wolfram. Celem jest uzyskanie specyficznych, ulepszonych właściwości, których nie da się osiągnąć w stalach węglowych. Mogą to być zwiększona wytrzymałość, twardość, odporność na korozję, wysoką temperaturę, ścieranie czy specjalne właściwości magnetyczne.

Jak dodatki stopowe (chrom, nikiel, molibden) zmieniają właściwości stali?

• Chrom (Cr): Jest to jeden z najważniejszych dodatków. Zwiększa odporność na korozję (tworząc stal nierdzewną), a także podnosi twardość i wytrzymałość stali.
• Nikiel (Ni): Poprawia udarność (odporność na kruche pękanie), wytrzymałość oraz odporność na korozję, zwłaszcza w niskich temperaturach.
• Mangan (Mn): Zwiększa twardość, wytrzymałość i odporność na ścieranie. W większych ilościach poprawia również hartowność stali.
• Molibden (Mo): Zwiększa wytrzymałość na pełzanie (odporność na odkształcenia w wysokich temperaturach), twardość oraz odporność na korozję, zwłaszcza w środowiskach kwasowych (stal kwasoodporna).

Podział stali stopowych ze względu na ilość dodatków: nisko-, średnio- i wysokostopowe

Stale stopowe można dalej podzielić w zależności od całkowitej procentowej zawartości pierwiastków stopowych:

• Niskostopowe: Zawierają do 3,5% dodatków stopowych. Są to stale, które mają poprawione właściwości mechaniczne w porównaniu do stali węglowych, ale nie osiągają jeszcze ekstremalnych parametrów.
• Średniostopowe: Zawierają od 3,5% do 12% dodatków stopowych. W tej grupie znajdziemy stale o znacznie lepszych właściwościach, np. zwiększonej twardości czy odporności na ścieranie.
• Wysokostopowe: Zawierają od 12% do 55% dodatków stopowych. To elita stali, do której należą m.in. stale nierdzewne, kwasoodporne, żaroodporne czy narzędziowe o najwyższych parametrach.

Kluczowe gatunki stali według zastosowania – gdzie i dlaczego używa się konkretnych typów?

Po omówieniu podstawowych podziałów, przejdźmy do bardziej praktycznej perspektywy – jak gatunki stali są klasyfikowane i wykorzystywane w zależności od ich przeznaczenia. To podejście jest niezwykle pomocne w codziennej pracy inżynierskiej.

Stale konstrukcyjne – szkielet nowoczesnego budownictwa i maszyn

Stale konstrukcyjne, oznaczone literą "S", to absolutna podstawa w budownictwie, inżynierii lądowej oraz w przemyśle maszynowym. Ich kluczowe właściwości to dobra spawalność, odpowiednio wysoka granica plastyczności i wytrzymałość na rozciąganie, które zapewniają stabilność i bezpieczeństwo konstrukcji. Są one wykorzystywane do budowy szkieletów budynków, mostów, wież, a także ram pojazdów, elementów maszyn i urządzeń, gdzie przenoszą główne obciążenia.

Stale narzędziowe – niezastąpione w produkcji narzędzi skrawających, tnących i form

Stale narzędziowe to grupa materiałów zaprojektowanych do pracy w ekstremalnych warunkach, gdzie kluczowe są wysoka twardość, odporność na ścieranie oraz zdolność do zachowania właściwości mechanicznych w wysokich temperaturach. Dzielimy je na kilka podkategorii: stale węglowe narzędziowe (do prostych narzędzi ręcznych), stale stopowe do pracy na zimno (np. matryce, formy wtryskowe) i gorąco (np. narzędzia do kucia), a także stale szybkotnące (do wierteł, frezów, narzędzi skrawających, które pracują z dużą prędkością i generują wysokie temperatury).

Stale do ulepszania cieplnego: jak hartowanie i odpuszczanie tworzy materiały o wysokiej wytrzymałości?

Stale do ulepszania cieplnego to specjalna grupa, która po poddaniu procesom hartowania i odpuszczania osiąga optymalne połączenie wysokiej wytrzymałości, twardości i plastyczności. Hartowanie polega na nagrzewaniu stali do wysokiej temperatury i szybkim chłodzeniu, co zwiększa jej twardość, ale jednocześnie kruchość. Następnie stal jest odpuszczana (nagrzewana do niższej temperatury i powoli chłodzona), co zmniejsza kruchość, zachowując jednocześnie wysoką wytrzymałość. Przykładem jest stal 42CrMo4, używana do produkcji wałów korbowych, kół zębatych czy śrub o wysokiej wytrzymałości, gdzie wymagana jest odporność na duże obciążenia dynamiczne.

Stale sprężynowe i łożyskowe – tam, gdzie kluczowa jest elastyczność i odporność na zmęczenie

W niektórych zastosowaniach kluczowe są bardzo specyficzne właściwości. Stale sprężynowe muszą charakteryzować się wysoką granicą sprężystości i doskonałą odpornością na zmęczenie, aby mogły wielokrotnie odkształcać się i wracać do pierwotnego kształtu bez trwałego odkształcenia czy pęknięcia. Znajdują zastosowanie w resorach samochodowych, sprężynach zaworowych czy elementach amortyzujących. Z kolei stale łożyskowe wymagają ekstremalnej twardości, odporności na ścieranie oraz bardzo wysokiej czystości (braku wtrąceń niemetalicznych), aby zapewnić długą żywotność i niezawodność łożysk tocznych, które pracują pod dużym obciążeniem i z dużą prędkością.

Stale do zadań specjalnych – poznaj elitarne gatunki stali

Poza ogólnymi kategoriami, istnieje szereg stali, które zostały zaprojektowane do pracy w najbardziej wymagających i specyficznych warunkach. To prawdziwa elita wśród materiałów inżynieryjnych.

Stal nierdzewna: wszystko, co musisz wiedzieć o jej odporności na korozję

Stal nierdzewna to grupa stali wysokostopowych, której główną cechą jest wyjątkowa odporność na korozję. Kluczowym elementem jest tutaj chrom, którego zawartość musi wynosić co najmniej 10,5%. Chrom reaguje z tlenem z powietrza, tworząc na powierzchni stali cienką, niewidoczną i samonaprawiającą się warstwę pasywną tlenków. To właśnie ta warstwa chroni stal przed dalszą korozją. Jak podaje Wikipedia, stal nierdzewna znalazła szerokie zastosowanie w przemyśle spożywczym, chemicznym, medycznym, w architekturze oraz w produkcji sprzętu AGD, gdzie higiena i estetyka są równie ważne co trwałość.

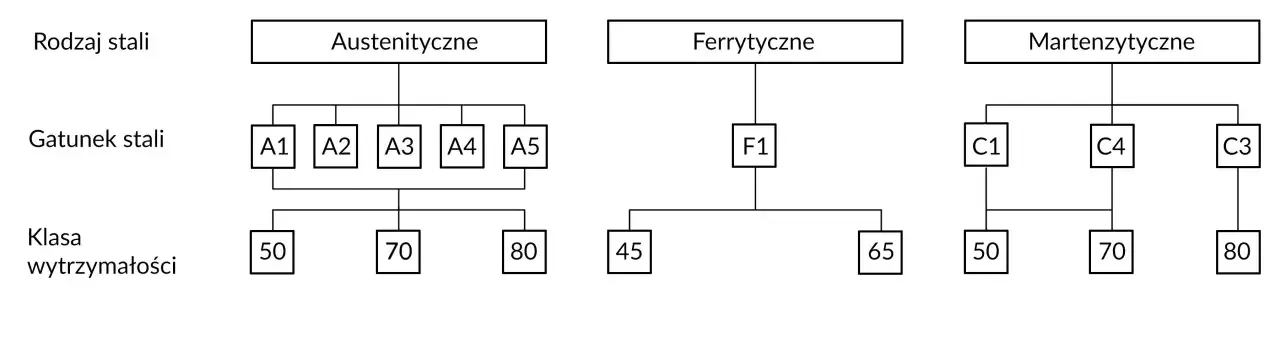

Rodzaje stali nierdzewnej: austenityczna, ferrytyczna, martenzytyczna i duplex – czym się różnią?

Stal kwasoodporna ("kwasówka"): kiedy sama nierdzewność nie wystarcza?

Stale żaroodporne i żarowytrzymałe – materiały do pracy w ekstremalnych temperaturach

Praca w wysokich temperaturach wymaga stali o specjalnych właściwościach. Stale żaroodporne charakteryzują się odpornością na utlenianie (tworzenie się zgorzeliny) w podwyższonych temperaturach, co zapobiega niszczeniu powierzchni materiału. Z kolei stale żarowytrzymałe idą o krok dalej – oprócz odporności na utlenianie, zachowują swoje właściwości mechaniczne, takie jak wytrzymałość i odporność na pełzanie (powolne odkształcanie pod stałym obciążeniem), nawet w bardzo wysokich temperaturach. Są one kluczowe dla elementów pieców przemysłowych, rur kotłowych, turbin gazowych, silników odrzutowych czy układów wydechowych, gdzie materiał musi sprostać ekstremalnym warunkom termicznym i mechanicznym.

Jak w praktyce wybrać odpowiedni gatunek stali do swojego projektu?

Wybór odpowiedniego gatunku stali to złożony proces, który wymaga analizy wielu czynników. Nie ma jednej uniwersalnej odpowiedzi, ale stosując systematyczne podejście, można podjąć świadomą i optymalną decyzję.

Analiza wymagań: jakie pytania musisz sobie zadać przed wyborem materiału?

Zanim wybierzesz stal, musisz dokładnie zrozumieć wymagania projektu. Oto lista kluczowych pytań, które zawsze zadaję sobie i moim klientom:

1. Jakie obciążenia mechaniczne będzie przenosić element? Czy są to obciążenia statyczne, dynamiczne, udarowe, czy może zmęczeniowe? To wpływa na wymaganą wytrzymałość i udarność.
2. W jakim środowisku będzie pracować stal? Temperatura (niska/wysoka), wilgotność, obecność substancji chemicznych (kwasy, zasady, sole), ryzyko korozji (atmosferyczna, wżerowa, szczelinowa)?
3. Jakie są wymagane właściwości fizyczne? Czy potrzebna jest dobra przewodność cieplna lub elektryczna, czy może materiał ma być niemagnetyczny?
4. Jakie procesy produkcyjne będą stosowane? Czy stal będzie spawana, obrabiana skrawaniem, gięta, kuta, czy może wymaga obróbki cieplnej? To wpływa na jej obrabialność.
5. Jakie są wymagania dotyczące trwałości i bezpieczeństwa? Jak długa ma być żywotność elementu i jakie są konsekwencje jego awarii?
6. Jaki jest dostępny budżet na materiał? Koszt materiału jest zawsze ważnym czynnikiem, ale nie powinien być jedynym kryterium.
7. Czy istnieją specyficzne normy lub przepisy branżowe, które należy spełnić? W wielu sektorach (np. lotnictwo, medycyna, budownictwo) istnieją ścisłe regulacje dotyczące stosowanych materiałów.

Porównanie kosztów a właściwości – czy droższy gatunek stali zawsze jest lepszym wyborem?

Wybór stali to zawsze balans między właściwościami technicznymi a ekonomią. Droższe stale stopowe, takie jak nierdzewne czy żarowytrzymałe, oferują znacznie lepsze parametry, ale nie zawsze są konieczne. Często zdarza się, że stal węglowa, odpowiednio zaprojektowana i obrobiona, w zupełności spełnia wymagania, a jej koszt jest znacznie niższy. Kluczem jest znalezienie optymalnej równowagi – nie ma sensu przewymiarowywać materiału, używając stali o znacznie lepszych właściwościach niż wymagane, ponieważ prowadzi to do niepotrzebnych kosztów. Z drugiej strony, niedoszacowanie wymagań i wybór zbyt taniej stali może skutkować awarią, która w dłuższej perspektywie okaże się znacznie droższa. Zawsze analizujmy całkowity koszt cyklu życia produktu, a nie tylko cenę zakupu materiału.

Przeczytaj również: Korozja żelaza - wróg metalu. Zapobieganie i usuwanie rdzy

Najczęstsze błędy przy doborze stali i jak ich unikać

Nawet doświadczeni inżynierowie mogą popełniać błędy przy doborze stali. Oto najczęstsze z nich i sposoby, jak ich unikać:

• Ignorowanie środowiska pracy: Często skupiamy się na obciążeniach mechanicznych, zapominając o wpływie temperatury, wilgotności, agresywnych mediów czy promieniowania UV. Unikaj poprzez szczegółową analizę wszystkich warunków eksploatacji elementu.
• Skupienie się wyłącznie na wytrzymałości: Wytrzymałość to ważny parametr, ale nie jedyny. Pominięcie udarności, spawalności, odporności na korozję czy zmęczenie może prowadzić do katastrofy. Unikaj poprzez kompleksową ocenę wszystkich kluczowych właściwości wymaganych dla danego zastosowania.
• Brak znajomości norm: Niewłaściwe interpretowanie oznaczeń normatywnych lub ignorowanie specyfikacji może skutkować użyciem niewłaściwego materiału. Unikaj poprzez regularne szkolenia, korzystanie z aktualnych norm i weryfikację certyfikatów materiałowych.
• Brak konsultacji ze specjalistami: Samodzielny dobór materiału bez wystarczającej wiedzy eksperckiej to prosta droga do błędu. Unikaj poprzez współpracę z metalurgami, inżynierami materiałowymi lub doświadczonymi dostawcami stali.
• Kierowanie się wyłącznie ceną: Wybór najtańszego materiału bez weryfikacji jego przydatności to fałszywa oszczędność. Unikaj poprzez analizę kosztów cyklu życia produktu, uwzględniając potencjalne koszty awarii, napraw i przestojów.
