Ten artykuł stanowi kompleksowy przewodnik po przeliczaniu gwintów calowych na system metryczny, niezbędny dla każdego technika, mechanika czy majsterkowicza. Dowiesz się, jak precyzyjnie identyfikować i konwertować gwinty, by uniknąć kosztownych błędów w pracy z maszynami i instalacjami.
Kluczowe informacje o przeliczaniu gwintów calowych na metryczne
- Gwinty metryczne używają milimetrów (np. M10), calowe cale i TPI (zwoje na cal)
- Podstawowy przelicznik to 1 cal = 25,4 mm, ale dla gwintów rurowych nominalny cal nie odpowiada rzeczywistej średnicy
- Najpopularniejsze gwinty calowe to UNC (zwykłe), UNF (drobnozwojne) i BSP/G (rurowe)
- Do identyfikacji gwintu niezbędne są suwmiarka i grzebień do gwintów (wzornik)
- Precyzyjne tabele przeliczeniowe oraz wzory są kluczowe dla prawidłowego doboru elementów i narzędzi
Gwint calowy kontra metryczny – poznaj kluczowe różnice, by uniknąć kosztownych błędów
Praca z maszynami i instalacjami, zwłaszcza tymi pochodzącymi z różnych regionów świata, często stawia nas przed wyzwaniem zrozumienia i prawidłowego dopasowania gwintów. Kluczowe jest rozróżnienie między systemem metrycznym a calowym, ponieważ pomylenie tych standardów może prowadzić do poważnych uszkodzeń, kosztownych napraw, a nawet zagrożenia bezpieczeństwa. Moim zdaniem, to właśnie fundamentalne zrozumienie tych różnic jest pierwszym krokiem do efektywnej i bezpiecznej pracy.
System metryczny: Dlaczego w Polsce dominuje średnica i skok w milimetrach?
W Polsce i większości Europy system metryczny jest niekwestionowanym standardem w niemal każdej dziedzinie techniki, w tym w gwintach. Jego dominacja wynika z prostoty i intuicyjności. Gwinty metryczne są oznaczane w sposób bezpośredni i zrozumiały, na przykład M10x1.5. Litera "M" wskazuje na gwint metryczny, "10" oznacza nominalną średnicę zewnętrzną gwintu w milimetrach, a "1.5" to skok gwintu, również wyrażony w milimetrach. Skok gwintu to odległość, o jaką przesuwa się element gwintowany (np. nakrętka) po wykonaniu jednego pełnego obrotu. Ta klarowność sprawia, że dobór odpowiedniego elementu czy narzędzia jest znacznie ułatwiony.
System calowy: Co to jest TPI (Threads Per Inch) i jak definiuje gwint?
System calowy, choć mniej powszechny w codziennym użyciu w Europie, jest nadal szeroko stosowany w Stanach Zjednoczonych oraz w wielu specjalistycznych branżach, takich jak motoryzacja, lotnictwo czy hydraulika. Oznaczenia gwintów calowych, takie jak 1/4"-20 UNC, mogą początkowo wydawać się mniej intuicyjne. Pierwsza część, "1/4"", odnosi się do nominalnej średnicy gwintu, wyrażonej w ułamkach cala. Druga część, "20", to kluczowe pojęcie TPI (Threads Per Inch), czyli liczba zwojów na cal. TPI jest miarą gęstości gwintu i bezpośrednio określa jego skok. Im wyższe TPI, tym drobniejszy gwint. Ostatnia część, "UNC", wskazuje na typ gwintu – w tym przypadku Unified National Coarse (zwykły). Zrozumienie TPI jest absolutnie niezbędne do prawidłowego przeliczania i identyfikacji gwintów calowych.Jak na pierwszy rzut oka odróżnić śrubę calową od metrycznej?
Chociaż precyzyjny pomiar jest zawsze konieczny, istnieją pewne wskazówki, które mogą pomóc w wstępnym odróżnieniu gwintu calowego od metrycznego. Przede wszystkim, gwinty metryczne są zazwyczaj oznaczane literą "M", czego brakuje w gwintach calowych. Gwinty calowe często mają średnice wyrażone w ułamkach cala, co jest rzadkością w systemie metrycznym. Wizualnie, gwinty calowe mogą mieć nieco inny profil zwoju, choć to wymaga wprawnego oka. Najbardziej zauważalną różnicą jest jednak gęstość zwojów. Jeśli masz do czynienia z kilkoma śrubami o podobnej średnicy, ale różnej gęstości zwojów, istnieje duża szansa, że jedna z nich jest calowa, a druga metryczna. Pamiętajmy jednak, że te metody są jedynie wstępne i nie zastąpią precyzyjnego pomiaru suwmiarką i grzebieniem do gwintów.
Jak samodzielnie przeliczyć gwint calowy na wymiar metryczny? Prosta metoda krok po kroku
Zdarzają się sytuacje, gdy nie mamy pod ręką tabel przeliczeniowych, a musimy szybko ustalić wymiary gwintu calowego w milimetrach. Na szczęście, dzięki kilku prostym wzorom i podstawowemu przelicznikowi, możemy to zrobić samodzielnie. Pokażę Ci, jak to zrobić krok po kroku, abyś mógł bez problemu poradzić sobie w warsztacie.
Kluczowy przelicznik: Zamiana średnicy nominalnej (1 cal = 25,4 mm)
Podstawą wszelkich przeliczeń jest znajomość uniwersalnego współczynnika: 1 cal równa się dokładnie 25,4 milimetra. Ten przelicznik stosuje się do konwersji średnicy nominalnej gwintu z cali na milimetry. Warto jednak podkreślić, że choć jest to zasada ogólna, istnieją ważne wyjątki. W hydraulice, na przykład, gwinty rurowe (takie jak BSP czy NPT) mają nominalne oznaczenia w calach, które nie odpowiadają rzeczywistej średnicy zewnętrznej gwintu. Zamiast tego, te nominalne wartości odnoszą się do przybliżonej średnicy wewnętrznej rury, co może być bardzo mylące. Zgodnie z informacjami dostępnymi m.in. na Wagner-Trade.pl, ta specyfika gwintów rurowych wymaga szczególnej uwagi i korzystania z dedykowanych tabel.
Wzór na obliczenie skoku gwintu w mm na podstawie TPI
Aby przeliczyć skok gwintu z systemu calowego na metryczny, gdy znamy liczbę zwojów na cal (TPI), używamy prostego wzoru:
Skok (mm) = 25.4 / TPI
Ten wzór jest fundamentalny, ponieważ pozwala nam precyzyjnie określić, ile milimetrów przypada na jeden zwój gwintu. Wystarczy podzielić stałą wartość 25,4 (czyli 1 cal w milimetrach) przez liczbę zwojów na cal, a otrzymamy skok w milimetrach.
Praktyczny przykład: Przeliczamy popularny gwint 1/4"-20 UNC na system metryczny
Przyjrzyjmy się teraz, jak zastosować te zasady w praktyce, przeliczając jeden z najpopularniejszych gwintów calowych – 1/4"-20 UNC:
-
Krok 1: Przeliczenie średnicy nominalnej (1/4 cala na milimetry).
Średnica nominalna to 1/4 cala. Przeliczamy ją na milimetry: 1/4 cala * 25,4 mm/cal = 0,25 * 25,4 mm = 6,35 mm.
-
Krok 2: Obliczenie skoku gwintu w milimetrach na podstawie TPI (20 zwojów na cal).
Liczba zwojów na cal (TPI) wynosi 20. Stosujemy wzór: Skok (mm) = 25,4 / 20 = 1,27 mm.
-
Krok 3: Podsumowanie wyników i przedstawienie ekwiwalentu metrycznego (np. M6.35x1.27).
Otrzymujemy więc gwint o średnicy nominalnej 6,35 mm i skoku 1,27 mm. W systemie metrycznym moglibyśmy go opisać jako M6.35x1.27. Należy pamiętać, że nie jest to standardowy gwint metryczny (np. M6 ma skok 1.0, a M8 skok 1.25), ale jest to jego dokładny odpowiednik wymiarowy.
Gotowe tabele przeliczeniowe – Twoja niezbędna ściągawka z gwintów calowych na mm
Chociaż umiejętność samodzielnego przeliczania gwintów jest niezwykle cenna, w codziennej pracy najszybszym i najdokładniejszym sposobem na uzyskanie potrzebnych wymiarów są gotowe tabele. Poniżej przedstawiam zestawienie najczęściej spotykanych gwintów calowych, wraz z ich metrycznymi odpowiednikami. To Twoja niezawodna ściągawka, która pozwoli uniknąć błędów.
Tabela dla gwintów zunifikowanych zwykłych (UNC)
Gwinty UNC (Unified National Coarse) to gwinty zunifikowane o zwoju zwykłym. Charakteryzują się większym skokiem i są powszechnie stosowane w ogólnych zastosowaniach mechanicznych, gdzie wymagana jest wytrzymałość i odporność na uszkodzenia.
| Średnica nominalna (cale) | TPI (zwoje na cal) | Średnica zewnętrzna (mm) | Skok (mm) |
|---|---|---|---|
| 1/4" | 20 | 6.35 | 1.27 |
| 5/16" | 18 | 7.94 | 1.41 |
| 3/8" | 16 | 9.53 | 1.59 |
| 1/2" | 13 | 12.70 | 1.95 |
| 5/8" | 11 | 15.88 | 2.31 |
| 3/4" | 10 | 19.05 | 2.54 |
| 1" | 8 | 25.40 | 3.18 |
Tabela dla gwintów zunifikowanych drobnozwojnych (UNF)
Gwinty UNF (Unified National Fine) to gwinty zunifikowane o zwoju drobnozwojnym. Dzięki mniejszemu skokowi oferują większą odporność na wibracje i są idealne do precyzyjnych zastosowań, gdzie wymagane jest pewne i szczelne połączenie.
| Średnica nominalna (cale) | TPI (zwoje na cal) | Średnica zewnętrzna (mm) | Skok (mm) |
|---|---|---|---|
| 1/4" | 28 | 6.35 | 0.91 |
| 5/16" | 24 | 7.94 | 1.06 |
| 3/8" | 24 | 9.53 | 1.06 |
| 1/2" | 20 | 12.70 | 1.27 |
| 5/8" | 18 | 15.88 | 1.41 |
| 3/4" | 16 | 19.05 | 1.59 |
| 1" | 12 | 25.40 | 2.12 |

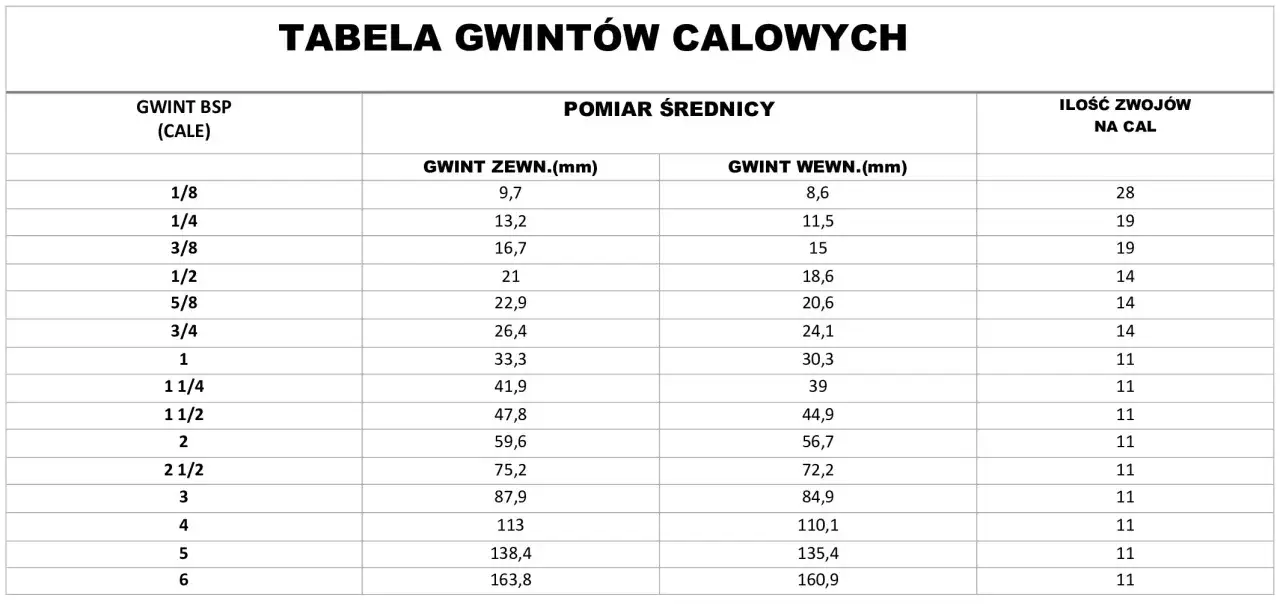

Tabela dla gwintów rurowych Whitwortha (BSP / G)
Gwinty BSP (British Standard Pipe), często oznaczane jako G, są standardem dla gwintów rurowych w Europie. Ważne jest, aby pamiętać, że nominalny rozmiar w calach w tym przypadku nie odnosi się do rzeczywistej średnicy zewnętrznej gwintu, lecz do przybliżonej średnicy wewnętrznej rury, do której gwint jest przeznaczony.
| Rozmiar nominalny (cale) | TPI (zwoje na cal) | Średnica zewnętrzna gwintu (mm) | Przybliżona średnica wewnętrzna rury (mm) |
|---|---|---|---|
| 1/8" | 28 | 9.73 | 6 |
| 1/4" | 19 | 13.16 | 8 |
| 3/8" | 19 | 16.66 | 10 |
| 1/2" | 14 | 20.96 | 15 |
| 3/4" | 14 | 26.44 | 20 |
| 1" | 11 | 33.25 | 25 |
Co warto wiedzieć o innych standardach? Krótka charakterystyka NPT i BSW
Poza wymienionymi, w świecie gwintów calowych spotkamy również inne ważne standardy. Jednym z nich jest NPT (National Pipe Thread) – amerykański gwint rurowy stożkowy. Jest on powszechnie stosowany w Ameryce Północnej w instalacjach gazowych, wodnych i innych rurowych. Kluczową cechą NPT jest jego stożkowy kształt, który zapewnia szczelne połączenie bez dodatkowych uszczelnień, dzięki klinowaniu się gwintów. Innym standardem jest BSW (British Standard Whitworth), który jest starszym, brytyjskim standardem gwintów, historycznie bardzo ważnym. Choć został w dużej mierze zastąpiony przez gwinty zunifikowane (UNC/UNF) i metryczne, nadal można go spotkać w starszych maszynach i urządzeniach. BSW ma charakterystyczny profil zwoju o kącie 55 stopni, podobnie jak BSP, ale niekoniecznie jest gwintem rurowym. Różnice między tymi standardami są subtelne, ale krytyczne dla prawidłowego doboru elementów.
Od teorii do praktyki w warsztacie: Obróbka i dobór narzędzi
Zrozumienie teorii gwintów to jedno, ale prawdziwe wyzwanie pojawia się w warsztacie, gdy musimy zidentyfikować nieznany gwint, dobrać odpowiednie narzędzia czy przygotować otwór do gwintowania. W tej sekcji skupimy się na praktycznych aspektach, które pomogą Ci w codziennej pracy.
Jak precyzyjnie zidentyfikować nieznany gwint? Niezbędne narzędzia i techniki pomiaru
Identyfikacja nieznanego gwintu to podstawa, aby uniknąć błędów. Oto sprawdzona metoda:
- Wizualna ocena: Zawsze zaczynam od dokładnego obejrzenia gwintu. Szukam ewentualnych oznaczeń na łbie śruby lub nakrętce. Czasem już sama obecność ułamka cala lub brak litery "M" może dać wstępną wskazówkę.
- Pomiar średnicy zewnętrznej: Następnie używam suwmiarki cyfrowej (lub mikrometru dla większej precyzji) do zmierzenia średnicy zewnętrznej gwintu. Pamiętaj, aby mierzyć w kilku miejscach, aby upewnić się, że gwint nie jest uszkodzony lub stożkowy.
- Pomiar skoku/TPI: Kluczowym narzędziem jest tutaj grzebień do gwintów (wzornik). To zestaw blaszek z różnymi profilami gwintów. Przykładam kolejne blaszki do gwintu, aż znajdę tę, która idealnie pasuje do zwojów, bez żadnych luzów czy prześwitów. Na blaszce odczytuję wartość TPI (dla gwintów calowych) lub skok w milimetrach (dla gwintów metrycznych).
- Weryfikacja: Po zebraniu danych (średnica i TPI/skok), porównuję je z dostępnymi tabelami lub normami. To pozwala na ostateczną identyfikację typu gwintu (np. 1/2"-13 UNC lub M10x1.5).
Precyzja i cierpliwość w tym procesie są kluczowe. Nie spiesz się – lepiej poświęcić kilka minut na dokładny pomiar, niż godzinę na naprawę uszkodzonego elementu.
Dobór wiertła pod gwint calowy – jak obliczyć średnicę otworu, by nie uszkodzić materiału?
Prawidłowy dobór wiertła pod gwintowanie jest niezwykle ważny. Zbyt małe wiertło spowoduje, że gwintownik będzie miał problem z nacinaniem materiału, co może prowadzić do jego złamania. Zbyt duże wiertło z kolei osłabi gwint, czyniąc go mniej wytrzymałym. Ogólna zasada dla gwintów calowych jest podobna jak dla metrycznych: średnica wiertła powinna być równa średnicy nominalnej gwintu minus jego skok. Jednak dla gwintów calowych jest to nieco bardziej skomplikowane ze względu na TPI. Najbezpieczniejszą metodą jest korzystanie ze specjalistycznych tabel producentów gwintowników, które precyzyjnie określają wymaganą średnicę wiertła dla każdego rozmiaru i typu gwintu calowego. Pamiętaj, że dla gwintów calowych, tak jak dla metrycznych, istnieją różne klasy tolerancji, które również wpływają na ostateczny dobór wiertła.
Gwintowniki i narzynki calowe: Czym się kierować przy zakupie na polskim rynku?
Zakup odpowiednich narzędzi do gwintowania calowego na polskim rynku wymaga świadomego wyboru. Oto kilka wskazówek:
- Standard: Przede wszystkim upewnij się, że gwintowniki i narzynki są zgodne z potrzebnym standardem (UNC, UNF, BSP/G, NPT). Niektóre zestawy uniwersalne mogą zawierać tylko podstawowe rozmiary, dlatego warto sprawdzić specyfikację.
- Jakość materiału: Inwestuj w narzędzia wykonane z wysokiej jakości stali szybkotnącej (HSS) lub kobaltowej (HSS-E). Zapewnią one dłuższą żywotność i lepszą precyzję gwintowania, zwłaszcza w twardszych materiałach.
- Zestawy vs. pojedyncze: Dla podstawowych potrzeb majsterkowicza lub do okazjonalnego użytku, zestaw gwintowników i narzynek calowych może być ekonomicznym rozwiązaniem. Jeśli jednak pracujesz z konkretnymi rozmiarami regularnie, rozważ zakup pojedynczych, profesjonalnych narzędzi o wyższej jakości.
- Dostępność: Zwróć uwagę na dostępność narzędzi i części eksploatacyjnych (np. wierteł). W przypadku mniej popularnych rozmiarów calowych, ich znalezienie może być trudniejsze.
Najczęstsze pułapki i problemy przy pracy z gwintami calowymi – jak ich unikać?
Praca z gwintami calowymi, zwłaszcza w środowisku zdominowanym przez system metryczny, niesie ze sobą pewne ryzyka. Świadomość najczęstszych pułapek pozwala ich unikać, oszczędzając czas, pieniądze i nerwy. Jako osoba z doświadczeniem, widziałem wiele sytuacji, gdzie brak uwagi prowadził do poważnych problemów.
Konsekwencje pomylenia gwintu UNF z UNC przy montażu
Jednym z klasycznych błędów jest próba połączenia gwintu UNF (drobnozwojnego) z UNC (zwykłym), lub na odwrót, gdy mają tę samą średnicę nominalną. Na pierwszy rzut oka mogą wydawać się podobne, ale różnica w liczbie zwojów na cal (TPI) jest kolosalna. Próba wkręcenia śruby UNC do nakrętki UNF (lub odwrotnie) zawsze kończy się źle. Zwoje gwintu zostają zniszczone, następuje zatarcia połączenia, a co najważniejsze – takie połączenie nie ma żadnej wytrzymałości mechanicznej ani szczelności. Jest to połączenie niezawodne i niebezpieczne, które może doprowadzić do awarii maszyny lub instalacji. Zawsze należy dokładnie sprawdzić TPI za pomocą grzebienia do gwintów.
Dlaczego próba siłowego połączenia śruby metrycznej z nakrętką calową zawsze kończy się źle?
To chyba najbardziej podstawowy, a zarazem najbardziej brzemienny w skutki błąd. Próba siłowego połączenia śruby metrycznej z nakrętką calową (lub na odwrót) jest jak próba włożenia kwadratowego kołka w okrągły otwór. Różnice są fundamentalne: inna średnica, inny skok, a co najważniejsze – inny kąt profilu gwintu. W systemie metrycznym kąt zarysu gwintu wynosi 60 stopni, natomiast w gwintach calowych (np. Whitwortha) jest to 55 stopni, a w zunifikowanych (UNC/UNF) również 60 stopni, ale z innymi promieniami zaokrąglenia. Siłowe wkręcanie prowadzi do natychmiastowego i trwałego uszkodzenia obu elementów, zerwania zwojów, zniszczenia narzędzi, a w skrajnych przypadkach może spowodować uszkodzenie maszyny i stanowić poważne zagrożenie dla bezpieczeństwa operatora.Przeczytaj również: Materiały narzędziowe - Czy znasz ich pełen potencjał?
Uszkodzony gwint calowy w maszynie – jakie są opcje naprawy i regeneracji?
Uszkodzenie gwintu calowego w cennym elemencie maszyny to frustrująca, ale często naprawialna sytuacja. Oto najpopularniejsze metody regeneracji:
- Przegwintowanie: Jeśli uszkodzenie jest niewielkie, a materiał pozwala na delikatne powiększenie otworu, można spróbować przegwintować otwór gwintownikiem o tym samym rozmiarze. Czasem wystarczy to, aby odświeżyć zwoje.
- Wkładki gwintowe: To bardzo popularne i skuteczne rozwiązanie. Wkładki gwintowe, takie jak Helicoil czy Time-sert, pozwalają na naprawę uszkodzonego gwintu i przywrócenie jego oryginalnego rozmiaru. Polega to na rozwierceniu uszkodzonego otworu, nagwintowaniu go na większy rozmiar, a następnie wkręceniu specjalnej wkładki, która odtwarza oryginalny gwint.
- Rozwiercanie i tulejowanie: W przypadku poważniejszych uszkodzeń, gdy wkładka gwintowa nie wystarcza, można rozwiercić otwór na znacznie większą średnicę, wprasować lub wkleić nową tuleję wykonaną z odpowiedniego materiału, a następnie nagwintować ją na nowo na oryginalny rozmiar calowy.
- Spawanie i obróbka: W skrajnych przypadkach, zwłaszcza w elementach o dużej grubości, uszkodzoną część można nanieść materiałem spawalniczym, a następnie poddać obróbce mechanicznej (toczenie, frezowanie) i nagwintować od podstaw. Ta metoda wymaga specjalistycznego sprzętu i umiejętności.
Zawsze zalecam dokładną ocenę opłacalności naprawy w stosunku do wymiany elementu. W razie wątpliwości, konsultacja ze specjalistą w zakresie obróbki mechanicznej jest najlepszym rozwiązaniem.
