Dlaczego surowa stal to za mało? Odkryj moc ukrytą w hartowaniu

Czym jest hartowanie i dlaczego rewolucjonizuje właściwości metali?

W świecie inżynierii materiałowej, gdzie precyzja i trwałość są na wagę złota, surowa stal często okazuje się niewystarczająca. Aby sprostać wymaganiom współczesnego przemysłu, musimy sięgnąć po zaawansowane metody obróbki, a jedną z najważniejszych jest hartowanie. To proces, który w moich oczach jest prawdziwą alchemią, przekształcającą zwykły metal w materiał o niezwykłych właściwościach. Hartowanie stali to rodzaj obróbki cieplnej, która ma na celu znaczące podniesienie jej właściwości mechanicznych, takich jak twardość, wytrzymałość i odporność na ścieranie. Proces ten polega na nagrzaniu stali do wysokiej temperatury, wytrzymaniu jej w tej temperaturze w celu przebudowy struktury wewnętrznej na austenit, a następnie szybkim schłodzeniu. Kluczowe jest to, że szybkość chłodzenia musi być większa od tzw. krytycznej szybkości chłodzenia, aby uzyskać pożądaną, twardą strukturę martenzytyczną. Bez spełnienia tego warunku, stal nie osiągnie swojej pełnej "mocy".

Hartowanie stali to rodzaj obróbki cieplnej, która ma na celu znaczące podniesienie jej właściwości mechanicznych, takich jak twardość, wytrzymałość i odporność na ścieranie. Proces ten polega na nagrzaniu stali do określonej, wysokiej temperatury, wytrzymaniu jej w tej temperaturze w celu przebudowy struktury wewnętrznej na austenit, a następnie szybkim schłodzeniu.

Twardość, wytrzymałość, odporność – jakie korzyści daje hartowanie stali?

Korzyści płynące z hartowania stali są fundamentalne dla wielu gałęzi przemysłu. Przede wszystkim, hartowanie znacząco zwiększa twardość materiału, co jest kluczowe dla elementów narażonych na intensywne zużycie, takich jak narzędzia tnące, matryce, formy czy powierzchnie robocze maszyn. Wyższa twardość oznacza lepszą odporność na odkształcenia plastyczne i penetrację, co przekłada się na dłuższą żywotność komponentów. Poza twardością, hartowanie poprawia również wytrzymałość stali – jej zdolność do przenoszenia obciążeń bez trwałego odkształcenia czy pęknięcia. Dzięki temu elementy hartowane są w stanie wytrzymać znacznie większe siły i naprężenia, co jest nieocenione w przemyśle maszynowym, motoryzacyjnym czy w budownictwie, gdzie bezpieczeństwo i niezawodność konstrukcji są priorytetem. Wreszcie, nie można zapomnieć o odporności na ścieranie. Hartowana stal, dzięki swojej twardości, znacznie lepiej znosi tarcie i erozję, co wydłuża cykl życia części, minimalizuje przestoje produkcyjne i obniża koszty konserwacji. Elementy takie jak koła zębate, wały, łożyska czy prowadnice, po odpowiednim zahartowaniu i odpuszczeniu, mogą pracować w ekstremalnych warunkach przez długie lata, zapewniając niezawodną funkcjonalność i trwałość produktów końcowych. To właśnie te ulepszone właściwości sprawiają, że hartowanie jest tak kluczową obróbką w technologii materiałowej.

Trzy kroki do superwytrzymałości: Jak wygląda proces hartowania od A do Z?

Krok 1: Nagrzewanie – klucz do przemiany strukturalnej w austenit

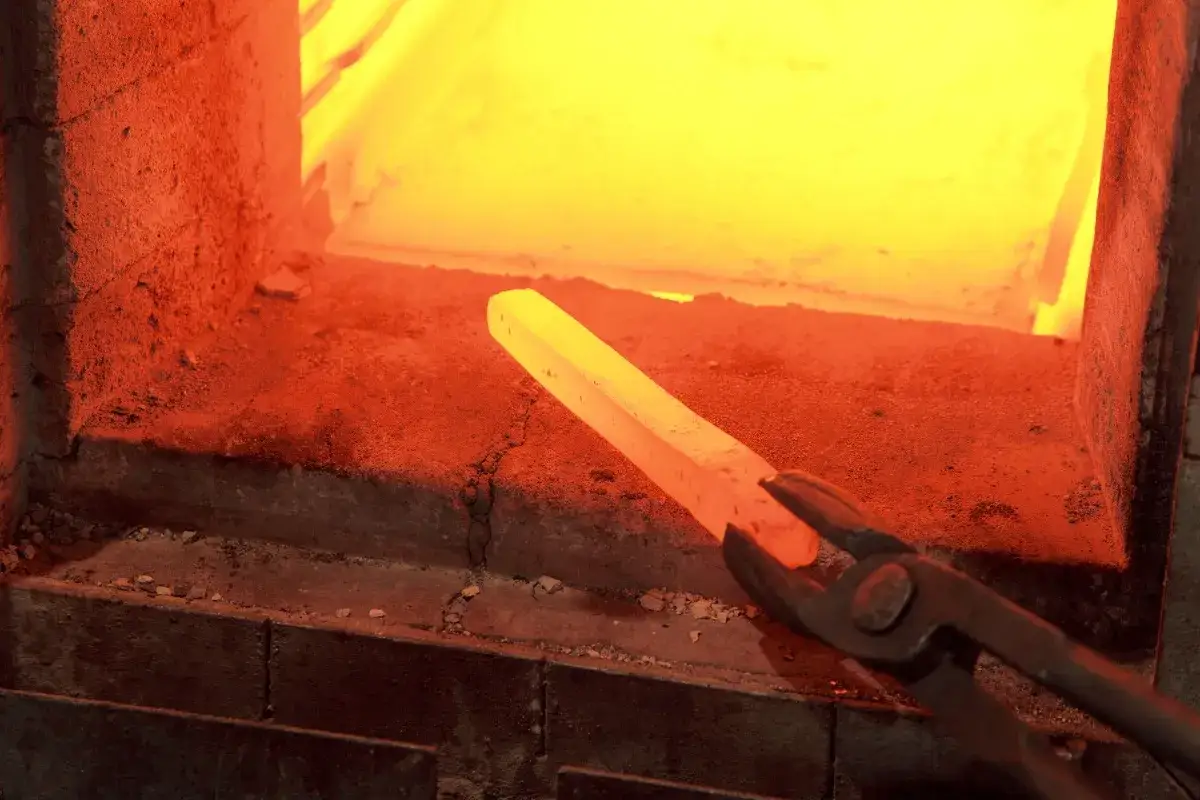

Pierwszym i absolutnie fundamentalnym etapem procesu hartowania jest nagrzewanie. Stal jest podgrzewana do tzw. temperatury austenityzowania, która zazwyczaj jest o około 30-50°C wyższa od temperatury przemiany austenitycznej. W zależności od gatunku stali, zakresy te mogą wahać się od 800-900°C dla stali węglowych, aż do 1220°C dla niektórych stali szybkotnących. Celem tego etapu jest uzyskanie jednorodnej struktury austenitu w całej objętości materiału. Austenit jest to faza krystaliczna, która charakteryzuje się zdolnością do rozpuszczania węgla, co jest niezbędne do dalszych przemian fazowych podczas chłodzenia. Należy pamiętać o odpowiedniej szybkości nagrzewania – zbyt gwałtowne podgrzewanie może prowadzić do powstawania niepożądanych naprężeń termicznych, a nawet pęknięć, zwłaszcza w elementach o złożonych kształtach.

Krok 2: Wygrzewanie – jak długo i w jakiej temperaturze utrzymywać stal?

Po osiągnięciu temperatury austenityzowania, stal nie jest natychmiast chłodzona. Następuje etap wygrzewania, czyli utrzymywania elementu w tej wysokiej temperaturze przez określony czas. Moim zdaniem, ten moment jest często niedoceniany, a ma ogromne znaczenie dla jakości końcowej. Celem wygrzewania jest zapewnienie, aby przemiany fazowe zaszły w całej objętości elementu, co jest szczególnie ważne w przypadku hartowania objętościowego dużych części. Ponadto, wygrzewanie ma za zadanie ujednolicić skład chemiczny stali i rozpuścić wszystkie węgliki, co jest kluczowe dla uzyskania optymalnej struktury martenzytycznej. Czas wygrzewania jest zmienny i zależy od gatunku stali, jej składu chemicznego, wielkości i kształtu elementu. Zbyt krótkie wygrzewanie może skutkować niepełnym zahartowaniem, natomiast zbyt długie może prowadzić do nadmiernego rozrostu ziarna austenitu, co z kolei pogarsza właściwości mechaniczne stali, czyniąc ją bardziej kruchą.

Krok 3: Chłodzenie – decydujący moment. Woda, olej czy powietrze?

Chłodzenie to bez wątpienia najbardziej krytyczny moment całego procesu hartowania. Polega ono na gwałtownym obniżeniu temperatury stali z temperatury austenityzowania w odpowiednio dobranym ośrodku chłodzącym. Wybór chłodziwa jest absolutnie kluczowy i zależy od wielu czynników, przede wszystkim od gatunku stali (jej hartowności) oraz od wymaganych właściwości końcowych. Najpopularniejsze ośrodki chłodzące to: woda (najbardziej agresywna, stosowana dla stali o niskiej hartowności), olej (mniej agresywny, dla stali o średniej hartowności), wodny roztwór polimeru (oferujący regulowaną szybkość chłodzenia) oraz sprężone powietrze lub azot (najłagodniejsze, dla stali wysokostopowych o dużej hartowności). Użycie zbyt agresywnego medium dla danej stali (np. wody dla stali, która powinna być chłodzona w oleju) może prowadzić do powstawania pęknięć hartowniczych i dużych odkształceń. Z drugiej strony, zbyt wolne chłodzenie nie pozwoli na osiągnięcie krytycznej szybkości chłodzenia, co uniemożliwi powstanie martenzytu i w konsekwencji – nie zahartuje stali w ogóle lub zahartuje ją w sposób niepełny.

Hartowanie i co dalej? Niezbędny proces, o którym nie można zapomnieć

Po co odpuszczać stal po hartowaniu? Rola odpuszczania w redukcji naprężeń i kruchości

Zahartowana stal, choć niezwykle twarda, ma jedną poważną wadę – jest jednocześnie bardzo krucha i zawiera znaczne naprężenia wewnętrzne. Te naprężenia, powstałe w wyniku gwałtownej przemiany objętościowej podczas chłodzenia, sprawiają, że materiał jest podatny na pęknięcia, nawet pod niewielkim obciążeniem. Dlatego też, odpuszczanie jest niemal zawsze stosowane po hartowaniu i stanowi z nim nierozerwalny duet. Odpuszczanie polega na ponownym nagrzaniu zahartowanego elementu do niższej temperatury, zazwyczaj w zakresie od 150 do 650°C, a następnie powolnym schłodzeniu. Głównym celem tego procesu jest właśnie usunięcie tych niepożądanych naprężeń wewnętrznych oraz zmniejszenie kruchości stali. Odbywa się to kosztem pewnego, kontrolowanego spadku twardości, ale w zamian uzyskujemy znacznie lepszą ciągliwość i udarność, co jest kluczowe dla bezpieczeństwa i funkcjonalności elementu. Moim zdaniem, to właśnie odpuszczanie pozwala na uzyskanie optymalnego połączenia twardości i ciągliwości, czyniąc stal użyteczną w praktycznych zastosowaniach.

Niskie, średnie czy wysokie – jak temperatura odpuszczania wpływa na finalne właściwości?

Temperatura, do której nagrzewamy stal podczas odpuszczania, ma bezpośredni wpływ na jej finalne właściwości. Wyróżniamy trzy główne zakresy odpuszczania, każdy z nich dający nieco inne rezultaty:

• Odpuszczanie niskie (ok. 150-250°C): Stosuje się je głównie w celu zmniejszenia naprężeń wewnętrznych przy minimalnym spadku twardości. Efektem jest zachowanie bardzo wysokiej twardości, co jest pożądane w narzędziach skrawających, takich jak wiertła, noże tokarskie czy frezy, gdzie liczy się przede wszystkim zdolność do cięcia i odporność na zużycie. Poprawia się jednak nieco ciągliwość materiału, redukując ryzyko pęknięć.
• Odpuszczanie średnie (ok. 300-450°C): Ten zakres temperatur daje lepszą ciągliwość i odporność na pękanie kosztem większego, ale akceptowalnego spadku twardości. W rezultacie uzyskujemy dobrą kombinację twardości i udarności, co sprawia, że stal nadaje się idealnie do produkcji sprężyn, resorów, elementów maszyn czy części narażonych na umiarkowane obciążenia dynamiczne.
• Odpuszczanie wysokie (ok. 500-650°C): Prowadzi do znacznego spadku twardości, ale za to do bardzo dużej ciągliwości i udarności. Jest to proces często nazywany ulepszaniem cieplnym, ponieważ jego celem jest uzyskanie stali o optymalnej kombinacji wytrzymałości i plastyczności. Stosuje się je do produkcji wałów, osi, korbowodów, śrub o wysokiej wytrzymałości i innych elementów konstrukcyjnych, które muszą być odporne na obciążenia udarowe i zmęczeniowe.

Jakie są najważniejsze metody hartowania i którą wybrać do swojego zastosowania?

Hartowanie objętościowe (na wskroś) – kiedy potrzebujesz wytrzymałości w całym elemencie?

Hartowanie objętościowe, znane również jako hartowanie na wskroś, to metoda, w której cały element jest poddawany obróbce cieplnej. Oznacza to, że zarówno jego powierzchnia, jak i rdzeń uzyskują zahartowaną strukturę martenzytyczną, a co za tym idzie – wysoką twardość i wytrzymałość. Jest to idealne rozwiązanie, gdy wymagana jest wysoka i jednorodna wytrzymałość oraz twardość w całym przekroju elementu. W zależności od sposobu chłodzenia, możemy wyróżnić hartowanie zwykłe (ciągłe) oraz hartowanie stopniowe. Hartowanie objętościowe jest kluczowe dla komponentów, które muszą przenosić duże obciążenia w całej swojej masie, takich jak wały, osie, narzędzia o dużej objętości, czy elementy konstrukcyjne, gdzie jednolita wytrzymałość jest absolutnie niezbędna.

Hartowanie powierzchniowe – idealne rozwiązanie dla twardej warstwy i elastycznego rdzenia

W przeciwieństwie do hartowania objętościowego, hartowanie powierzchniowe koncentruje się na utwardzaniu jedynie zewnętrznej warstwy elementu. Rdzeń materiału pozostaje natomiast bardziej miękki i elastyczny, zachowując dobrą ciągliwość i udarność. To inteligentne podejście pozwala na uzyskanie bardzo wysokiej twardości i odporności na ścieranie tam, gdzie jest to najbardziej potrzebne – na powierzchni kontaktu lub pracy – przy jednoczesnym zachowaniu zdolności rdzenia do absorbowania energii i przenoszenia obciążeń dynamicznych oraz zmęczeniowych. Dzięki temu hartowanie powierzchniowe znacząco zwiększa odporność komponentów na uszkodzenia i wydłuża ich żywotność. Do najpopularniejszych metod hartowania powierzchniowego należą hartowanie indukcyjne i płomieniowe, które omówię szczegółowo poniżej.

Hartowanie indukcyjne – nowoczesna i precyzyjna metoda dla przemysłu

Hartowanie indukcyjne to jedna z najbardziej zaawansowanych i precyzyjnych metod hartowania powierzchniowego, szeroko stosowana w nowoczesnym przemyśle. Wykorzystuje ono zjawisko indukcji elektromagnetycznej: prądy wirowe, indukowane w powierzchni elementu przez specjalną cewkę indukcyjną, powodują szybkie i selektywne nagrzewanie tylko zewnętrznej warstwy stali. Jedną z głównych zalet tej metody jest jej niezwykła szybkość nagrzewania, co minimalizuje czas całego procesu. Ponadto, hartowanie indukcyjne pozwala na precyzyjne sterowanie głębokością zahartowanej warstwy, co jest kluczowe dla optymalizacji właściwości. Minimalne odkształcenia i wysoka powtarzalność procesu to kolejne atuty, które sprawiają, że jest to idealna technika do hartowania kół zębatych, wałów korbowych, czopów, gniazd zaworowych, elementów maszyn oraz innych części wymagających twardej powierzchni i elastycznego rdzenia.

Hartowanie płomieniowe – klasyczna technika dla dużych i nieregularnych kształtów

Hartowanie płomieniowe to klasyczna, sprawdzona technika hartowania powierzchniowego, która wciąż znajduje zastosowanie w wielu branżach. W tej metodzie powierzchnia elementu jest nagrzewana za pomocą palnika gazowego, najczęściej acetylenowo-tlenowego lub propanowo-tlenowego, a następnie szybko chłodzona. Jest to technika szczególnie odpowiednia dla dużych elementów lub tych o nieregularnych kształtach, gdzie zastosowanie innych metod, np. indukcyjnych, byłoby trudne lub niemożliwe. Głównymi zaletami hartowania płomieniowego są elastyczność i możliwość hartowania na miejscu, co jest korzystne dla dużych konstrukcji. Należy jednak pamiętać o wyzwaniach: trudność w precyzyjnym kontrolowaniu głębokości hartowania oraz ryzyko przegrzania powierzchni, jeśli proces nie jest prowadzony przez doświadczonego operatora. Mimo to, w wielu sytuacjach pozostaje to skuteczna i ekonomiczna opcja.

Czy każdą stal można zahartować? Klucz tkwi w doborze odpowiedniego materiału

Rola węgla i dodatków stopowych – co decyduje o hartowności stali?

To bardzo ważne pytanie, które często słyszę: czy każdą stal można zahartować? Odpowiedź brzmi: nie. Zdolność stali do uzyskania struktury martenzytycznej po schłodzeniu nazywamy hartownością. Kluczową rolę w tym procesie odgrywa zawartość węgla – stal musi zawierać odpowiednią jego ilość, zazwyczaj minimum 0.3-0.4% C, aby w ogóle mogła utworzyć martenzyt. Bez wystarczającej ilości węgla, przemiana martenzytyczna nie zajdzie, niezależnie od szybkości chłodzenia. Jednak to nie tylko węgiel. Ogromny wpływ na hartowność mają również inne pierwiastki stopowe, takie jak chrom, mangan, molibden, nikiel czy wanad. Te dodatki stopowe zwiększają hartowność stali, ponieważ obniżają tzw. krytyczną szybkość chłodzenia. Oznacza to, że stal stopowa może być zahartowana nawet przy wolniejszym chłodzeniu (np. w oleju lub powietrzu) i w większych przekrojach, podczas gdy stal węglowa o podobnej zawartości węgla wymagałaby bardzo szybkiego chłodzenia w wodzie i tylko w niewielkich elementach, aby zahartować się na wskroś. Dzięki pierwiastkom stopowym możliwe jest hartowanie dużych i skomplikowanych elementów bez ryzyka pęknięć.

Stale węglowe, stopowe, narzędziowe – które gatunki nadają się do hartowania?

Zrozumienie, które gatunki stali nadają się do hartowania, jest kluczowe dla każdego inżyniera i hobbysty. Generalnie, hartowaniu poddaje się głównie stale jakościowe, specjalne i stopowe, które zostały zaprojektowane z myślą o uzyskaniu specyficznych właściwości mechanicznych.

• Stale węglowe: Te o wyższej zawartości węgla, takie jak popularne gatunki C45, C55 czy C60, mogą być hartowane. Należy jednak pamiętać, że charakteryzują się one niską hartownością. Oznacza to, że tylko stosunkowo cienkie elementy wykonane z tych stali mogą być zahartowane na wskroś, i to zazwyczaj w bardzo agresywnym ośrodku chłodzącym, jakim jest woda.
• Stale stopowe: Dzięki obecności pierwiastków stopowych, takich jak chrom, molibden czy nikiel, stale te (np. stale do ulepszania cieplnego, stale sprężynowe, stale łożyskowe) charakteryzują się znacznie lepszą hartownością. Pozwala to na hartowanie większych przekrojów w łagodniejszych ośrodkach, takich jak olej czy powietrze, co minimalizuje ryzyko pęknięć i odkształceń.
• Stale narzędziowe: Są to stale projektowane specjalnie pod kątem hartowania, aby uzyskać bardzo wysoką twardość, odporność na ścieranie i często również odporność na wysokie temperatury. Do tej grupy należą stale szybkotnące (np. SW7M), stale do pracy na zimno (np. NC6) i na gorąco, które są niezbędne do produkcji narzędzi skrawających, form, matryc i innych elementów pracujących w ekstremalnych warunkach.

Warto zaznaczyć, że podstawowe stale niestopowe o niskiej zawartości węgla (poniżej 0.3%) zazwyczaj nie są hartowane, ponieważ nie posiadają wystarczającej ilości węgla do utworzenia struktury martenzytycznej.

Przegląd popularnych gatunków stali do hartowania i ich zastosowań

Aby ułatwić zrozumienie praktycznego zastosowania hartowania, przygotowałem przegląd kilku popularnych gatunków stali, które są często poddawane tej obróbce.

Najczęstsze błędy i pułapki w procesie hartowania – jak ich unikać?

Pęknięcia, odkształcenia, naprężenia – co może pójść nie tak?

Mimo że hartowanie jest procesem niezwykle korzystnym, jest również obarczone ryzykiem wystąpienia poważnych wad, jeśli nie jest prowadzone z należytą starannością. Jako ekspert w tej dziedzinie, często widuję problemy, które wynikają z niedostatecznej kontroli parametrów.

• Pęknięcia hartownicze: Są to bez wątpienia najgroźniejsze wady. Powstają zazwyczaj w wyniku zbyt szybkiego chłodzenia, niewłaściwego doboru chłodziwa do gatunku stali lub obecności dużych naprężeń wewnętrznych, które przekraczają wytrzymałość materiału. Pęknięcia te mogą prowadzić do całkowitego zniszczenia elementu.
• Odkształcenia (paczenie): Elementy mogą zmieniać swój kształt i wymiary, co jest wynikiem nierównomiernego nagrzewania lub chłodzenia, a także uwalniania naprężeń wewnętrznych. W przypadku precyzyjnych części maszyn, nawet niewielkie odkształcenia mogą sprawić, że element stanie się bezużyteczny.
• Naprężenia wewnętrzne: Nawet jeśli nie prowadzą bezpośrednio do pęknięć, nadmierne naprężenia wewnętrzne mogą osłabiać element i czynić go podatnym na uszkodzenia w przyszłości, zwłaszcza w warunkach obciążeń dynamicznych lub zmęczeniowych.
• Niepełne zahartowanie: Brak uzyskania pożądanej struktury martenzytycznej jest częstym problemem. Może być spowodowany zbyt niską temperaturą hartowania, zbyt krótkim wygrzewaniem lub zbyt wolnym chłodzeniem, które nie pozwala na osiągnięcie krytycznej szybkości chłodzenia.
• Przegrzanie/przepalenie: Zbyt wysoka temperatura hartowania, zwłaszcza w połączeniu ze zbyt długim wygrzewaniem, może prowadzić do nadmiernego rozrostu ziarna austenitu (przegrzanie), a w skrajnych przypadkach nawet do stopienia i utlenienia granic ziaren (przepalenie). Obie te wady drastycznie obniżają właściwości mechaniczne stali, czyniąc ją kruchą i bezużyteczną.

Jak niewłaściwa temperatura i złe chłodziwo mogą zniszczyć Twoją pracę?

Błędy w doborze i kontroli parametrów procesu hartowania są główną przyczyną wymienionych wad. Moje doświadczenie pokazuje, że dwa czynniki są tu szczególnie krytyczne:

• Niewłaściwa temperatura hartowania:
  • Zbyt niska temperatura: Jeśli stal nie zostanie nagrzana do odpowiednio wysokiej temperatury, nie dojdzie do pełnej przemiany w austenit. W rezultacie uzyskamy niepełne zahartowanie, a co za tym idzie – niską twardość i brak pożądanych właściwości.
  • Zbyt wysoka temperatura: Przekroczenie optymalnej temperatury hartowania prowadzi do rozrostu ziarna austenitu, czyli przegrzania stali. Taki materiał będzie miał obniżoną wytrzymałość i ciągliwość. W skrajnych przypadkach może dojść do przepalenia, co jest wadą nieodwracalną, dyskwalifikującą element.
• Niewłaściwe chłodziwo:
  • Zbyt agresywne chłodziwo (np. woda dla stali olejowej): Jeśli stal, która powinna być chłodzona w oleju, zostanie gwałtownie schłodzona w wodzie, różnice temperatur i szybkości przemian w materiale będą zbyt duże. To prowadzi do powstania ogromnych naprężeń termicznych i strukturalnych, które niemal na pewno spowodują pęknięcia hartownicze.
  • Zbyt łagodne chłodziwo (np. powietrze dla stali wodnej): Z drugiej strony, użycie zbyt łagodnego medium chłodzącego dla stali o niskiej hartowności (np. powietrza dla stali, która wymaga chłodzenia w wodzie) spowoduje, że szybkość chłodzenia będzie niższa od krytycznej. W efekcie stal nie zahartuje się wcale lub tylko częściowo, nie uzyskując wymaganej twardości i wytrzymałości.

Przeczytaj również: Stal czy żeliwo? Odróżnij metale w warsztacie - Proste testy

Dobre praktyki i kontrola jakości – jak zapewnić powtarzalność i sukces procesu?

Aby uniknąć kosztownych błędów i zapewnić wysoką jakość oraz powtarzalność procesu hartowania, należy stosować sprawdzone praktyki i rygorystyczną kontrolę. Według danych hartownia-stali.pl, kluczem do sukcesu jest precyzja i doświadczenie. Oto moje zalecenia:

1. Precyzyjna kontrola temperatury: Niezbędne jest użycie kalibrowanych pieców i termopar, które zapewnią dokładne i stabilne utrzymanie zadanej temperatury nagrzewania i wygrzewania.
2. Właściwy dobór chłodziwa: Zawsze należy dobierać ośrodek chłodzący zgodnie z gatunkiem stali, jej hartownością oraz wymaganiami co do właściwości końcowych. W razie wątpliwości, konsultacja z metalurgiem jest nieoceniona.
3. Stopniowe i równomierne nagrzewanie: Unikanie szoku termicznego poprzez powolne i równomierne podgrzewanie elementu, szczególnie w przypadku dużych lub skomplikowanych kształtów.
4. Odpowiedni czas wygrzewania: Zapewnienie wystarczającego czasu na pełną przemianę fazową w całej objętości materiału, zgodnie z zaleceniami dla danego gatunku stali.
5. Poprawne projektowanie elementów: Unikanie ostrych krawędzi, nagłych zmian przekroju oraz miejsc koncentracji naprężeń już na etapie projektowania części, co minimalizuje ryzyko pęknięć.
6. Szybkie odpuszczanie po hartowaniu: Minimalizacja czasu między hartowaniem a odpuszczaniem jest kluczowa. Idealnie, odpuszczanie powinno nastąpić jak najszybciej po ostygnięciu elementu po hartowaniu, aby zredukować ryzyko samorzutnych pęknięć.
7. Kontrola jakości: Regularne badania twardości (np. metodami Rockwella, Vickersa), inspekcja wizualna pod kątem pęknięć i odkształceń, a w przypadku elementów krytycznych – badania nieniszczące.
8. Korzystanie z usług profesjonalnych hartowni: W przypadku elementów krytycznych, nietypowych gatunków stali lub braku odpowiedniego doświadczenia i sprzętu, zawsze warto zaufać specjalistom. Profesjonalne hartownie dysponują wiedzą, technologią i kontrolą procesów, które gwarantują najlepsze rezultaty.
