Gdy stalowy element zaczyna rdzewieć po kilku tygodniach pracy na zewnątrz, sama wilgoć nie wyjaśnia jeszcze całego problemu. Korozja elektrochemiczna wynika z równoczesnego przepływu elektronów w metalu i jonów w wilgotnej warstwie elektrolitu, dlatego w artykule pokazuję jej mechanizm, warunki powstawania, typowe przykłady oraz skuteczne sposoby ochrony. Dodaję też praktyczne wskazówki przydatne w warsztacie, podczas projektowania połączeń i oceny uszkodzeń.
Najważniejsze informacje o niszczeniu metali przez ogniwa korozyjne
- Anoda oddaje elektrony i ulega rozpuszczaniu, a katoda przyjmuje elektrony.
- Do rozwoju procesu potrzebne są zwykle metal, elektrolit i zamknięta droga przepływu prądu.
- Kontakt stali z miedzią, aluminium lub stalą nierdzewną może wywołać korozję galwaniczną.
- Najlepsze efekty daje połączenie dobrego projektu, izolacji metali, powłoki i kontroli wilgoci.
- Rdza, wżery i pęcherze pod powłoką często wskazują na lokalne ogniwa korozyjne, a nie zwykłe zabrudzenie.

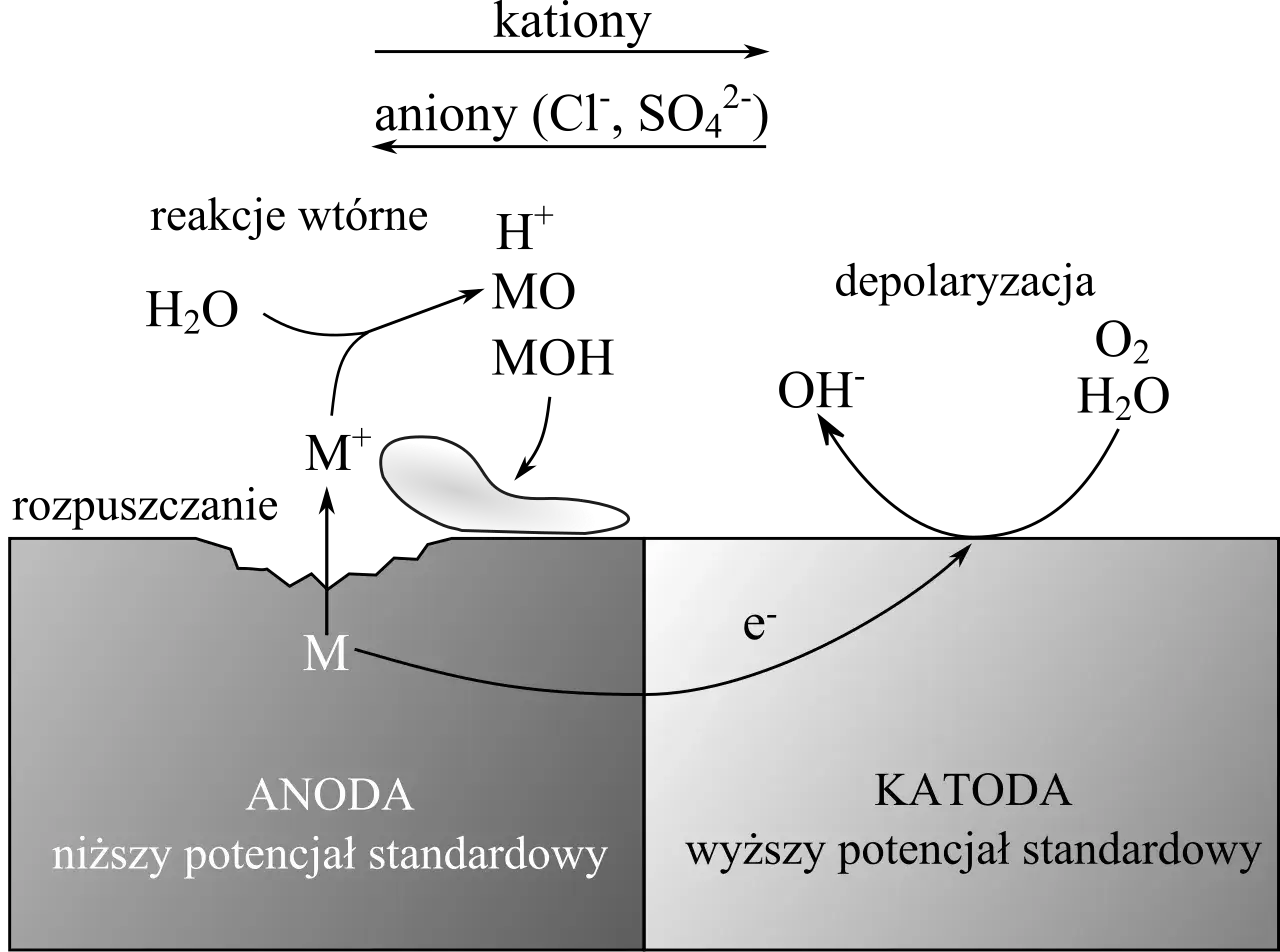

Na czym polega elektrochemiczne niszczenie metalu
Najprościej wyobrazić sobie powierzchnię metalu jako zbiór bardzo małych obszarów, które nie zachowują się identycznie. Różnice w strukturze, naprężeniach, dostępie tlenu lub składzie stopu sprawiają, że jeden fragment staje się anodą, a drugi katodą. To wystarczy, aby powstało lokalne ogniwo.
Na anodzie zachodzi utlenianie. Dla żelaza można zapisać je w uproszczeniu jako Fe → Fe2+ + 2e-. Elektrony przemieszczają się przez metal do obszaru katodowego, natomiast jony poruszają się przez wilgotną warstwę wody, osad lub roztwór soli.
Na katodzie najczęściej redukuje się tlen rozpuszczony w wodzie. W środowisku obojętnym można zapisać tę reakcję jako O2 + 2H2O + 4e- → 4OH-. Powstające jony reagują z jonami żelaza i tworzą uwodnione tlenki oraz wodorotlenki, które znamy jako rdzę.
Nie oznacza to, że każda kropla wody natychmiast zniszczy element. Proces przyspiesza dopiero wtedy, gdy istnieje ciągła warstwa przewodząca, na przykład wilgoć z solą, kwaśny kondensat albo woda technologiczna. Dlatego suchy, czysty detal może pozostawać stabilny, a ten sam detal w zakamarku z zatrzymaną wilgocią zaczyna korodować bardzo szybko.
Anoda i katoda nie są stałymi cechami miejsca
Warto odrzucić częste uproszczenie, że dany metal zawsze jest anodą albo zawsze jest katodą. Rola zależy od pary materiałów, środowiska i stanu powierzchni. Aluminium może być anodą przy kontakcie z miedzią, ale w innym układzie jego warstwa tlenkowa ograniczy reakcję i zmieni obserwowany przebieg zjawiska.
W praktyce warsztatowej najważniejszy wniosek jest prosty. Miejsce ubytku metalu to zwykle obszar anodowy, nawet jeśli widoczna plama lub osad pojawia się obok, w strefie katodowej.
Jakie warunki uruchamiają ogniwo korozyjne
Do powstania klasycznego ogniwa potrzebne są trzy elementy. Pierwszy to obszar metalu oddający elektrony, drugi to obszar odbierający elektrony, a trzeci to elektrolit, czyli środowisko przewodzące prąd jonowy. W rzeczywistym detalu wszystkie te funkcje mogą występować na jednej powierzchni.
| Warunek | Co dzieje się w praktyce | Jak ograniczyć ryzyko |
|---|---|---|
| Wilgoć lub ciecz | Tworzy drogę przepływu jonów | Zapewnić odpływ, suszenie i szczelność |
| Sole i zanieczyszczenia | Zwiększają przewodnictwo elektrolitu | Myć powierzchnie i usuwać osady |
| Różne metale | Powstaje różnica potencjałów | Stosować izolację lub kompatybilne materiały |
| Niejednorodna powierzchnia | Tworzą się lokalne anody i katody | Usuwać zendrę, ostre przejścia i uszkodzenia powłoki |
| Różny dostęp tlenu | Powstaje ogniwo stężeniowe | Unikać szczelin i miejsc z zastoiną wody |
Szczególnie zdradliwe są szczeliny pod podkładką, zakładki blach, połączenia nitowane i miejsca pod osłoną. Woda dostaje się tam kapilarnie, ale wysycha znacznie wolniej. W głębi szczeliny jest mniej tlenu niż na zewnątrz, co może uruchomić ogniwo różnicy napowietrzenia i prowadzić do miejscowego, głębokiego ataku.
Temperatura również ma znaczenie, ponieważ zwykle przyspiesza reakcje chemiczne i proces wysychania lub odparowania wody. Nie wolno jednak zakładać, że zimny element jest bezpieczny. Zamarzanie, rozmrażanie i koncentracja soli podczas odparowania potrafią mocno obciążyć stal oraz powłoki ochronne.
Najczęstsze rodzaje i przykłady uszkodzeń
Korozja galwaniczna w połączeniach różnych metali
Jeżeli dwa różne metale mają kontakt elektryczny i są zwilżane tym samym elektrolitem, mniej szlachetny z nich może stać się anodą. Przykładowo połączenie aluminium z miedzią w wilgotnym środowisku może prowadzić do przyspieszonego ubytku aluminium. Według AMPP znaczenie ma nie tylko sama para metali, lecz także środowisko, stosunek powierzchni anody do katody i jakość kontaktu.
Niebezpieczna jest sytuacja, w której mała powierzchnia anody współpracuje z dużą katodą. Prąd korozyjny skupia się wtedy na niewielkim obszarze, więc lokalna utrata grubości może być szybka. Tak działa między innymi stalowa śruba wkręcona w element aluminiowy, jeśli połączenie pozostaje mokre i nie zostało odizolowane.
Korozja wżerowa
Wżery wyglądają jak małe punkty, ale ich głębokość może być wielokrotnie większa od średnicy otworu. Często rozwijają się na stalach nierdzewnych i aluminium w obecności jonów chlorkowych, które uszkadzają lub destabilizują warstwę pasywną.
To jeden z przypadków, w których wygląd powierzchni łatwo wprowadza w błąd. Gładki element z kilkoma wżerami nie musi być w dobrym stanie, zwłaszcza gdy pracuje pod ciśnieniem, w środowisku morskim albo jako część konstrukcji nośnej.
Korozja szczelinowa i pod osadami
W szczelinie zmienia się skład roztworu, spada dostęp tlenu i mogą gromadzić się agresywne jony. Korozja rozwija się wtedy pod uszczelką, pod łbem śruby, pod osadem lub pod łuszczącą się powłoką. Z zewnątrz uszkodzenie często wygląda niepozornie, choć metal pod spodem traci ciągłość.

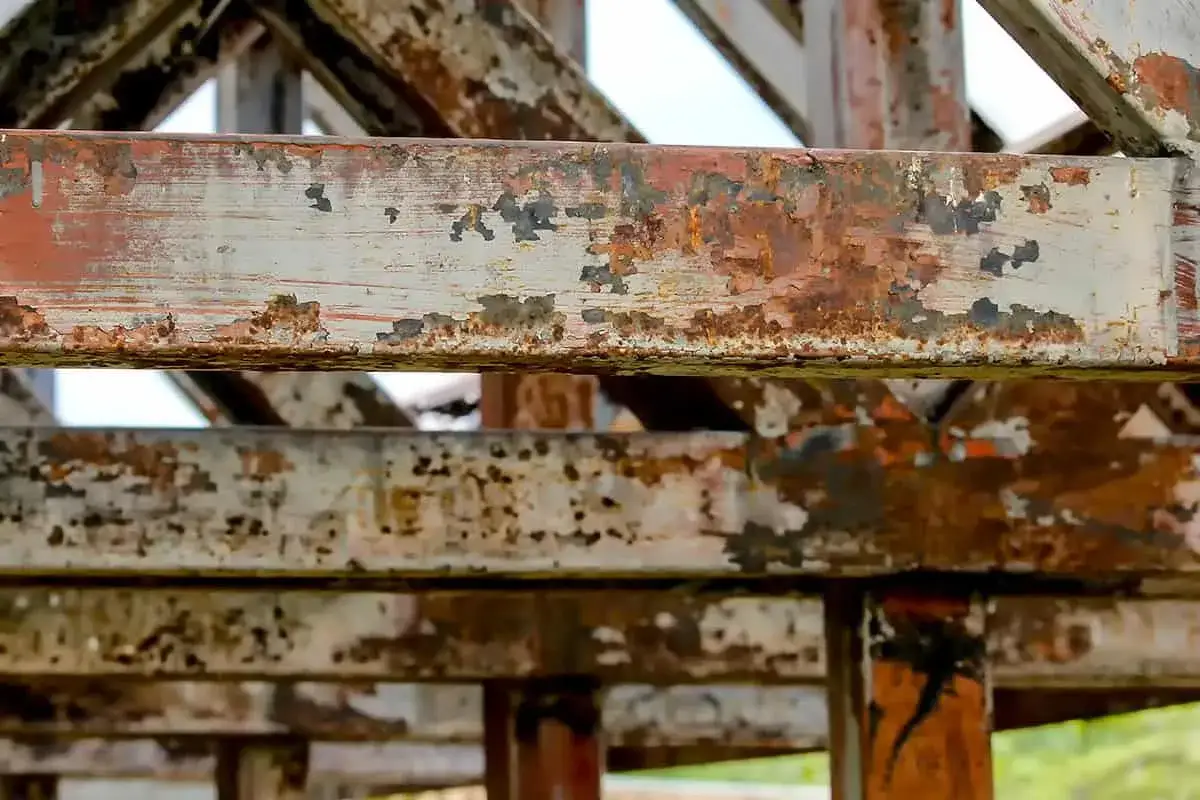

Korozja równomierna i podpowłokowa
Korozja równomierna prowadzi do względnie podobnego ubytku na większej powierzchni. Jest łatwiejsza do wykrycia i oszacowania niż wżery. Z kolei pod powłoką mogą powstawać pęcherze, odspojenia i rdzawy nalot, ponieważ niewielkie uszkodzenie lakieru otwiera drogę elektrolitowi.
W warsztacie nie oceniam powłoki wyłącznie po kolorze. Sprawdzam przede wszystkim krawędzie, spawy, otwory, miejsca po szlifowaniu i styki różnych materiałów. To tam najczęściej zaczyna się problem.
Jak rozpoznać źródło problemu przed naprawą
Samo zeszlifowanie rdzy usuwa skutek, ale nie zawsze usuwa przyczynę. Przed naprawą oglądam detal w kilku miejscach i sprawdzam, czy uszkodzenie jest punktowe, związane ze szczeliną, czy rozlane po całej powierzchni. Układ nalotu często mówi więcej niż jego kolor.
- Biały, proszkowy osad może wskazywać na produkty korozji aluminium lub cynku.
- Czerwonobrązowa rdza zwykle oznacza utlenianie żelaza lub stali niestopowej.
- Rdzawy ślad przy śrubie może świadczyć o korozji szczelinowej albo galwanicznej.
- Pęcherze pod lakierem wskazują na wilgoć, podkorodowanie lub zanieczyszczone podłoże.
- Głębokie punktowe ubytki wymagają pomiaru, bo ich ocena wzrokowa jest zawodna.
Przy ważniejszych konstrukcjach przydaje się pomiar grubości, oględziny powiększające, badanie wilgotności oraz kontrola ciągłości powłoki. W instalacjach zanurzonych lub podziemnych stosuje się także pomiary potencjału i prądu korozyjnego. Nie każdy warsztat potrzebuje pełnej diagnostyki elektrochemicznej, ale przy elementach odpowiedzialnych za bezpieczeństwo zgadywanie jest złym sposobem oszczędzania.
Trzeba też odróżnić korozję od zabrudzenia, osadu technologicznego i uszkodzeń mechanicznych. Jeżeli po oczyszczeniu zostają ostre wżery, podcięcia albo wyraźna utrata przekroju, element może wymagać oceny konstrukcyjnej, a nie tylko ponownego malowania.
Co naprawdę ogranicza korozję metali
Projekt i dobór materiałów
Najtańsza ochrona zaczyna się przed wykonaniem części. Unikam niepotrzebnego łączenia metali o dużej różnicy potencjałów, projektuję odpływ wody i ograniczam poziome półki, na których zbiera się wilgoć. AMPP wskazuje także na znaczenie izolacji elektrycznej, uszczelniania szczelin, naddatku korozyjnego oraz planu przeglądów.
Jeśli różnych metali nie da się uniknąć, stosuję podkładki izolacyjne, tuleje, przekładki i odpowiednie uszczelniacze. Sama plastikowa podkładka nie zawsze wystarczy, jeśli woda omija ją bokiem i zwilża oba metale. Izolacja musi obejmować cały obszar możliwego kontaktu z elektrolitem.
Powłoki ochronne i przygotowanie powierzchni
Farba, lakier, powłoka proszkowa, cynkowanie lub system wielowarstwowy działają tylko wtedy, gdy podłoże jest właściwie przygotowane. Tłuszcz, sól, pył po szlifowaniu i wilgoć obniżają przyczepność, choć po malowaniu mogą być niewidoczne.
Najczęstszy błąd polega na zamalowaniu aktywnej rdzy bez usunięcia luźnych produktów korozji. Taki zabieg może poprawić wygląd, lecz pod powłoką zostaje elektrolit i reakcja trwa dalej. W praktyce lepszy efekt daje dokładne oczyszczenie, odtłuszczenie, szybkie zabezpieczenie i kontrola grubości powłoki niż gruba warstwa przypadkowego preparatu.
Ochrona katodowa i anody protektorowe
W ochronie katodowej chroniony element zmusza się do pracy jako katoda. Można to osiągnąć przez zewnętrzne źródło prądu albo przez przyłączenie bardziej aktywnego metalu, na przykład cynku, magnezu lub odpowiedniego stopu aluminium.
Anoda protektorowa zużywa się zamiast zabezpieczanej konstrukcji, dlatego wymaga kontroli i okresowej wymiany. Jej dobór zależy od środowiska, geometrii, przewodnictwa elektrolitu i wymaganej trwałości. Brak kontroli zużycia anody nie jest pełnym systemem ochrony, tylko odłożeniem problemu w czasie.
Przeczytaj również: Korozja żelaza - wróg metalu. Zapobieganie i usuwanie rdzy
Kontrola środowiska
W instalacjach i warsztatach często skuteczniejsze od skomplikowanych środków są proste działania. Usuwam stojącą wodę, sól i pył, poprawiam wentylację, naprawiam nieszczelności oraz nie zostawiam mokrych elementów w zamkniętych pojemnikach.
Inhibitory korozji mogą spowalniać reakcje w układach zamkniętych, na przykład w obiegach chłodzenia. Nie traktuję ich jednak jako uniwersalnego dodatku. Muszą być dobrane do materiału, temperatury, pH i składu cieczy, a ich stężenie powinno być kontrolowane.
Błędy, które przyspieszają niszczenie metalu
Jednym z częstszych błędów jest łączenie stali nierdzewnej, aluminium, miedzi i stali ocynkowanej bez sprawdzenia ich wzajemnej kompatybilności. W suchym wnętrzu problem może nie pojawić się przez lata, ale na zewnątrz, przy soli drogowej lub kondensacji, ta sama kombinacja zaczyna pracować jak ogniwo.
Drugi błąd to pozostawienie opiłków i pyłu ze stali węglowej na powierzchni stali nierdzewnej. Zanieczyszczenia mogą rdzewieć i tworzyć lokalne miejsca ataku, mimo że materiał bazowy ma dobrą odporność. Do obróbki różnych gatunków warto używać oddzielnych narzędzi lub dokładnie je czyścić.
Nie przekonuje mnie również zabezpieczanie wszystkiego jednym preparatem. Olej, wosk, podkład epoksydowy, cynkowanie i farba mają inne zastosowania. Powłoka dobra do krótkotrwałej ochrony magazynowej nie musi sprawdzić się na elemencie pracującym na zewnątrz.
Problemem bywa także uszczelnienie wykonane bez zapewnienia odpływu. Jeśli masa uszczelniająca zatrzyma wodę w szczelinie, może zamiast ochrony stworzyć zamknięty zbiornik elektrolitu. Dlatego przy każdym połączeniu trzeba rozstrzygnąć, czy lepiej odciąć wilgoć, czy zapewnić jej szybkie odprowadzenie.
Od rdzy do decyzji o naprawie
Elektrochemiczne niszczenie metalu nie jest jednym, łatwym do przewidzenia zjawiskiem. Ten sam element może jednocześnie mieć korozję równomierną, wżerową i galwaniczną, a tempo zmian zależy od wilgoci, soli, temperatury, dostępu tlenu oraz połączenia z innymi materiałami.
Najrozsądniejsza kolejność działania wygląda następująco: najpierw identyfikuję środowisko i parę materiałów, potem oceniam głębokość ubytku, usuwam przyczynę, przygotowuję powierzchnię i dopiero wtedy dobieram zabezpieczenie. Dobra naprawa nie kończy się na usunięciu nalotu, lecz na przerwaniu obiegu elektrochemicznego.
Jeżeli korozja dotyczy elementu nośnego, zbiornika, instalacji ciśnieniowej, konstrukcji dźwigającej lub części maszyny, decyzję o dalszej eksploatacji powinien potwierdzić kompetentny specjalista. W takich przypadkach estetyczna poprawa powierzchni może maskować utratę grubości i realne zagrożenie podczas pracy.
