Obróbka drutowa to jedna z tych technik, które naprawdę pokazują różnicę między zwykłym skrawaniem a precyzyjną pracą warsztatową. W tym artykule wyjaśniam, jak działa cięcie drutem, kiedy daje najlepszy efekt, gdzie ma ograniczenia i dlaczego w wielu zadaniach wygrywa z frezowaniem albo szlifowaniem. Dorzucam też praktyczne wskazówki BHP i kilka decyzji, które w realnym warsztacie robią największą różnicę.
Najważniejsze informacje o obróbce drutowej w skrócie
- To metoda elektroerozyjna, w której cienki drut usuwa materiał bez kontaktu mechanicznego.
- Najlepiej sprawdza się przy materiałach przewodzących prąd, także bardzo twardych i zahartowanych.
- Największą przewagą są dokładność, powtarzalność i możliwość cięcia złożonych profili.
- Proces jest wolniejszy niż frezowanie, a jakość końcowa zależy od liczby przejść i stabilności ustawienia.
- Przy prostych płaszczyznach i dużych seriach szlifowanie lub frezowanie często pozostają bardziej opłacalne.
- Najczęstsze błędy dotyczą złego doboru startu, słabego płukania i niedoszacowania czasu wykończenia.
Na czym polega obróbka drutowa i kiedy ma sens
W skrócie: to elektroerozyjne usuwanie materiału za pomocą cienkiego, stale przesuwanego drutu, który działa jak elektroda. Drut nie tnie mechanicznie, tylko wywołuje serię kontrolowanych wyładowań elektrycznych w szczelinie wypełnionej dielektrykiem, najczęściej wodą dejonizowaną. Dzięki temu detal nie jest ściskany przez narzędzie, więc można obrabiać elementy bardzo twarde, delikatne lub wymagające wysokiej dokładności.
Najważniejszy warunek jest prosty: materiał musi przewodzić prąd. W praktyce oznacza to stal narzędziową, stal hartowaną, tytan, mosiądz, miedź, aluminium oraz wiele gatunków węglika spiekanego. Jeśli detal jest z tworzywa albo ceramiki nieprzewodzącej, ta metoda po prostu nie zadziała. I właśnie dlatego tak często wybiera się ją w narzędziowniach, przy formach wtryskowych, wykrojnikach, tłocznikach i precyzyjnych wkładkach.
Ja patrzę na tę technikę jak na rozwiązanie do zadań, w których klasyczne skrawanie zaczyna przegrywać z geometrią albo twardością materiału. Gdy liczy się złożony kontur, mały promień, wysoka powtarzalność i brak sił skrawania, obróbka drutowa szybko wychodzi na prowadzenie. To dobry punkt wyjścia, zanim przejdziemy do samego przebiegu procesu.

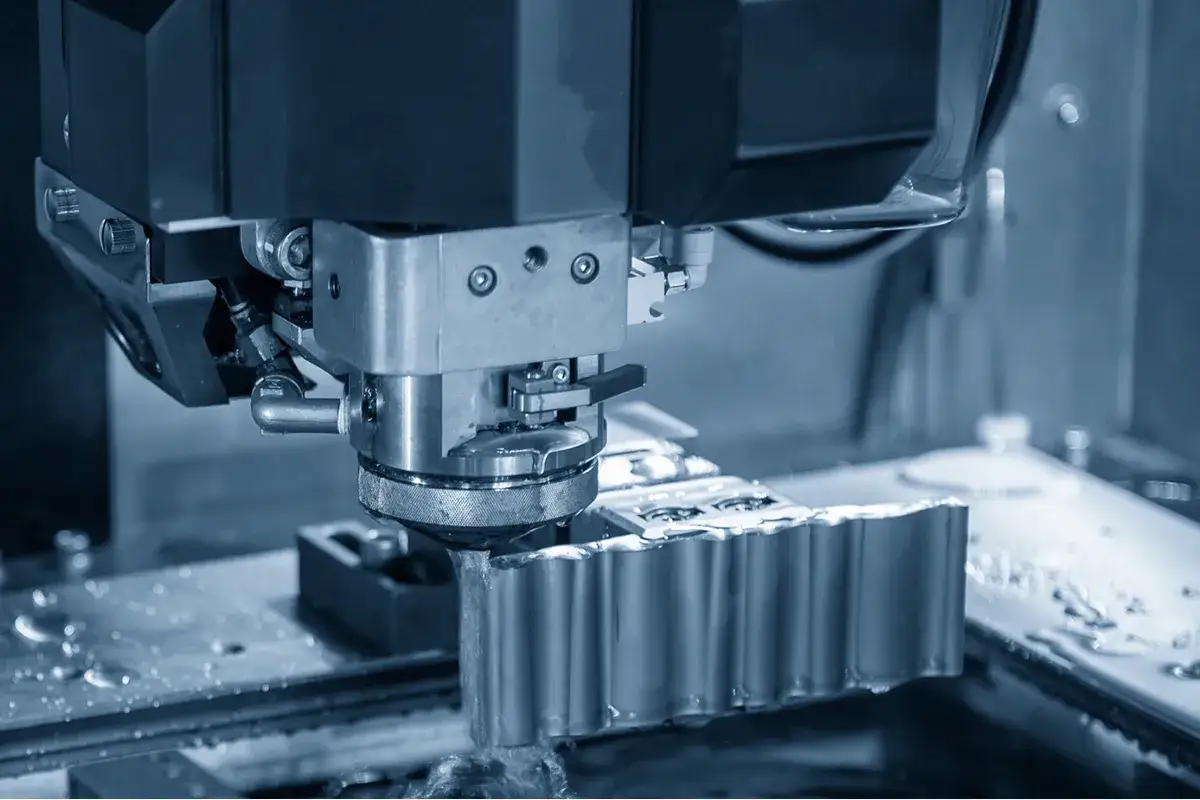

Jak przebiega cięcie drutem krok po kroku
Proces zaczyna się od zaprogramowania ścieżki i przygotowania detalu. Jeśli cięcie ma ruszyć od środka materiału, zwykle potrzebny jest otwór startowy albo wejście od krawędzi. Potem drut jest nawlekany automatycznie lub ręcznie, a maszyna ustawia szczelinę roboczą i parametry wyładowań.
Właściwe cięcie przebiega etapami. Pierwsze przejście usuwa większość materiału, a kolejne, już łagodniejsze, poprawiają wymiar i powierzchnię. W praktyce często stosuje się od 1 do 4 przejść wykańczających, bo to właśnie one robią największą różnicę przy tolerancji i chropowatości. W nowocześniejszych maszynach drut może być prowadzony w 4 lub 5 osiach, co pozwala wykonywać skosy, stożki i bardziej złożone przejścia bez kombinowania z ustawieniem detalu.
Istotne jest też płukanie. Dielektryk wypłukuje drobiny metalu z miejsca obróbki i stabilizuje wyładowania. Jeśli płukanie jest słabe, pojawiają się przerwy w cięciu, gorsza powierzchnia i większe ryzyko zrywania drutu. Właśnie tu wiele zleceń „rozsypuje się” nie przez samą geometrię, tylko przez złą konfigurację procesu.
Na koniec zostaje kontur, który zwykle nie wymaga dalszego frezowania, ale czasem nadal potrzebuje lekkiego szlifu albo polerowania. To zależy od klasy powierzchni i od tego, czy detal ma od razu trafić do montażu, czy jeszcze do wykańczania.
Jakie materiały i kształty najlepiej się do tego nadają
Największą siłę tej metody widać przy detalach, które są zbyt twarde, zbyt skomplikowane albo zbyt wrażliwe na nacisk narzędzia. Właśnie dlatego w narzędziowniach tak często trafiają do niej matryce, stemple, wkładki formujące, elementy precyzyjnych wykrojników czy części do przemysłu medycznego i lotniczego.
| Materiał lub detal | Przydatność | Dlaczego to działa |
|---|---|---|
| Stal hartowana | Bardzo wysoka | Twardość nie blokuje procesu, bo cięcie nie opiera się na sile narzędzia. |
| Węglik spiekany | Wysoka | Przy odpowiednim ustawieniu można uzyskać bardzo dokładny kontur bez nadmiernego obciążenia. |
| Tytan i stopy trudnoskrawalne | Wysoka | Sprawdza się tam, gdzie frezowanie generuje duże siły i szybkie zużycie narzędzi. |
| Formy, wykrojniki, tłoczniki | Bardzo wysoka | Proces dobrze odwzorowuje kontury i powtarza je przy seryjnych detalach. |
| Tworzywa i ceramika nieprzewodząca | Brak zastosowania | Brak przewodzenia prądu wyklucza obróbkę elektroerozyjną. |
Przy kształtach też są wyraźne granice. Najlepiej wypadają profile 2D i 2,5D, z nielubianymi przez frezowanie narożami, wąskimi szczelinami oraz drobnymi promieniami. Ograniczeniem jest średnica drutu i szczelina iskrowa, więc bardzo ostre naroża wewnętrzne nie są odwzorowywane idealnie. To nie wada samej technologii, tylko jej fizyczny limit.
Jeśli detal ma długie, proste krawędzie i nie jest szczególnie twardy, czasem lepiej wychodzi klasyczne skrawanie. Właśnie dlatego przed wyborem technologii trzeba patrzeć nie tylko na kształt, ale też na to, co będzie dalej działo się z częścią w produkcji.
Dokładność, jakość powierzchni i ograniczenia, które trzeba brać pod uwagę
W obróbce drutowej dokładność jest dużą zaletą, ale nie bierze się znikąd. O końcowym efekcie decydują parametry wyładowań, napięcie drutu, stabilność prowadzenia, jakość płukania oraz liczba przejść wykańczających. W dobrze ustawionym procesie można uzyskać bardzo małe odchyłki i powierzchnię na poziomie, który dla wielu detali eliminuje dodatkową obróbkę.
| Czynnik | Wpływ na efekt | Na co zwracam uwagę w praktyce |
|---|---|---|
| Liczba przejść | Poprawia wymiar i wygładza powierzchnię | Bez przejść wykańczających część bywa poprawna geometrycznie, ale zbyt chropowata. |
| Płukanie | Stabilizuje cięcie i zmniejsza ryzyko zrywki drutu | Przy głębokich lub wąskich kieszeniach płukanie bywa ważniejsze niż „moc” maszyny. |
| Materiał | Wpływa na tempo i jakość krawędzi | Stopy trudnoskrawalne zwykle wymagają ostrożniejszej strategii niż zwykła stal konstrukcyjna. |
| Geometria | Ogranicza minimalny promień i kąt | Im bardziej złożony kontur, tym wcześniej trzeba policzyć korektę na średnicę drutu. |
Tu pojawia się ważne zastrzeżenie: szybkość nie jest mocną stroną tej technologii. Przy długich, prostych cięciach frezowanie albo laser bywają szybsze i tańsze. Obróbka drutowa wygrywa wtedy, gdy liczy się precyzja, twardość materiału, brak odkształceń i możliwość wykonania kształtu, którego inne metody nie chcą albo nie mogą zrobić dobrze.
W praktyce trzeba też pamiętać o strefie przetopionej i o tym, że przy części detali końcowy efekt wizualny nie jest od razu gotowy do ekspozycji. Jeśli powierzchnia ma być naprawdę wysoka, finalne przejścia i ewentualny lekki szlif robią sporą różnicę. To naturalnie prowadzi do porównania z innymi metodami wykańczania.

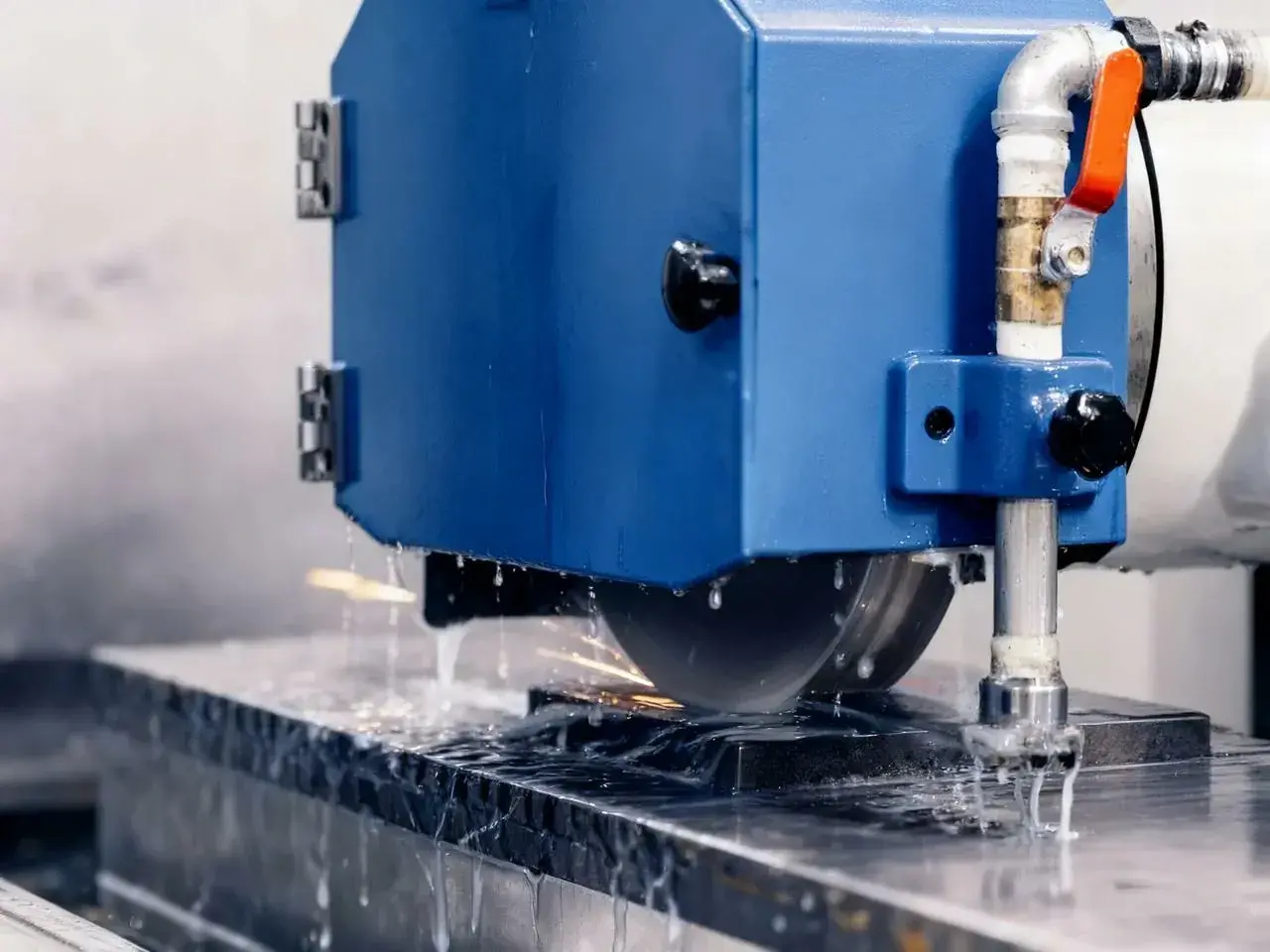

Jak obróbka drutowa wypada na tle frezowania i szlifowania
W warsztacie najczęściej nie chodzi o to, która metoda jest „lepsza”, tylko która jest sensowna dla konkretnego detalu. Przy prostym kształcie i miękkim materiale frezowanie zwykle wygrywa czasem. Przy płaszczyznach wymagających wysokiej płaskości szlifowanie dalej ma bardzo mocną pozycję. Obróbka drutowa zajmuje miejsce pośrodku: daje dokładność i brak sił skrawania, ale nie jest najszybsza.
| Metoda | Największa zaleta | Ograniczenie | Kiedy wybrać |
|---|---|---|---|
| Obróbka drutowa | Precyzja i możliwość pracy z hartowanym materiałem | Tylko materiały przewodzące, wolniejsze tempo | Formy, wykrojniki, skomplikowane kontury, małe promienie |
| Frezowanie | Uniwersalność i szybkość | Siły skrawania, trudności przy bardzo twardych detalach | Większe serie, prostsze geometrię, szybkie usuwanie naddatku |
| Szlifowanie | Świetna płaskość i wykończenie | Mały zakres zdejmowanego materiału | Wykańczanie płaszczyzn, tolerancje końcowe, wysoka jakość powierzchni |
Najbardziej praktyczny wniosek jest taki: drut często zastępuje frezowanie tam, gdzie narzędzia szybko się zużywają albo detal po hartowaniu i tak wymaga bardzo dokładnego doprowadzenia. Szlifowanie zostaje natomiast tam, gdzie trzeba uzyskać finalną płaskość, usunąć ślad po wcześniejszej operacji albo dopracować powierzchnię do bardzo wysokiego standardu. Z mojej perspektywy to nie jest konkurencja „albo-albo”, tylko układ, w którym metody się uzupełniają.
Błędy, bezpieczeństwo i dobre nawyki przy pracy z drutem
Najwięcej problemów nie bierze się z samej technologii, tylko z pośpiechu i złego przygotowania. Pierwszy błąd to niedoszacowanie czasu. Drugi to założenie, że wysoka dokładność pojawi się sama, bez korekty ustawień i bez przejść wykańczających. Trzeci to ignorowanie płukania i jakości dielektryka, które potrafią zrujnować nawet dobrze zaprogramowany detal.
- Nie zakładaj, że każdy kontur da się zacząć bez otworu startowego.
- Uwzględnij średnicę drutu i szczelinę iskrową przy wymiarowaniu detalu.
- Nie oszczędzaj na stabilnym zamocowaniu, bo mikroruchy psują wymiar i powierzchnię.
- Kontroluj filtrację i stan wody, bo brudny układ szybko obniża jakość cięcia.
- Jeśli detal ma iść do szlifowania, zostaw sensowny naddatek technologiczny na dalszą obróbkę.
Od strony BHP trzeba pamiętać, że mimo braku klasycznego kontaktu narzędzia z materiałem to nadal maszyna pracująca z energią elektryczną, ruchem osi i cieczą roboczą. Istotne są osłony, poprawne blokady drzwi, ostrożność przy nawlekaniu drutu, a także bezpieczne obchodzenie się z cięższymi detalami. W warsztacie często widzę, że operatorzy skupiają się wyłącznie na geometrii, a to właśnie organizacja stanowiska decyduje, czy proces jest powtarzalny i spokojny, czy nerwowy i drogi.
Jeżeli mam wskazać jedną rzecz, która najczęściej poprawia rezultat bez wielkiej rewolucji, to jest nią cierpliwe dopracowanie parametrów pierwszego przejścia i kolejnych przejść wykańczających. To właśnie tam powstaje różnica między „udało się wyciąć” a „detal jest gotowy do dalszej pracy”.
Co warto zapamiętać, zanim zlecisz taki detal
Najlepiej traktować obróbkę drutową jako narzędzie do zadań precyzyjnych, a nie uniwersalny zamiennik wszystkiego. Jeśli część jest przewodząca, wymaga bardzo dobrej dokładności, ma złożony profil albo jest już zahartowana, ta technika często będzie najrozsądniejszym wyborem. Jeśli jednak chodzi o prosty kształt, dużą wydajność i niski koszt jednostkowy, klasyczne frezowanie albo szlifowanie może okazać się lepszą drogą.
W praktyce najlepiej działa prosty filtr decyzyjny: geometria, materiał, wymagania co do powierzchni i to, czy detal ma jeszcze przejść przez kolejne operacje. Gdy te cztery rzeczy są policzone uczciwie, łatwiej dobrać technologię bez przepłacania za precyzję, której w danym miejscu i tak nikt nie potrzebuje.
