Artykuł porządkuje rodzaje gwintów stosowane w technice i pokazuje, jak rozpoznawać je po profilu, skoku, kierunku oraz oznaczeniu na rysunku. Skupiam się na tym, co naprawdę przydaje się w warsztacie: doborze pod obciążenie, uszczelnienie albo ruch, a także na tym, kiedy zwykłe nacinanie ustępuje miejsca szlifowaniu. Jeśli pracujesz z metalem, te różnice szybko przekładają się na montaż, trwałość i koszt poprawek.
Najważniejsze informacje o gwintach w skrócie
- W praktyce liczą się trzy rzeczy: profil gwintu, skok i sposób przenoszenia obciążenia.
- Najczęściej spotkasz gwinty metryczne M, calowe Unified, trapezowe Tr oraz rurowe G i R.
- Szlifowanie dotyczy technologii wykonania, a nie samego typu profilu.
- Do montażu ważniejsza od wyglądu jest tolerancja średnicy podziałowej i zgodność z elementem współpracującym.
- Gwint drobnozwojny nie jest automatycznie lepszy: daje inne zachowanie pod obciążeniem i przy serwisie.
Czym jest gwint i jak go klasyfikuję w praktyce

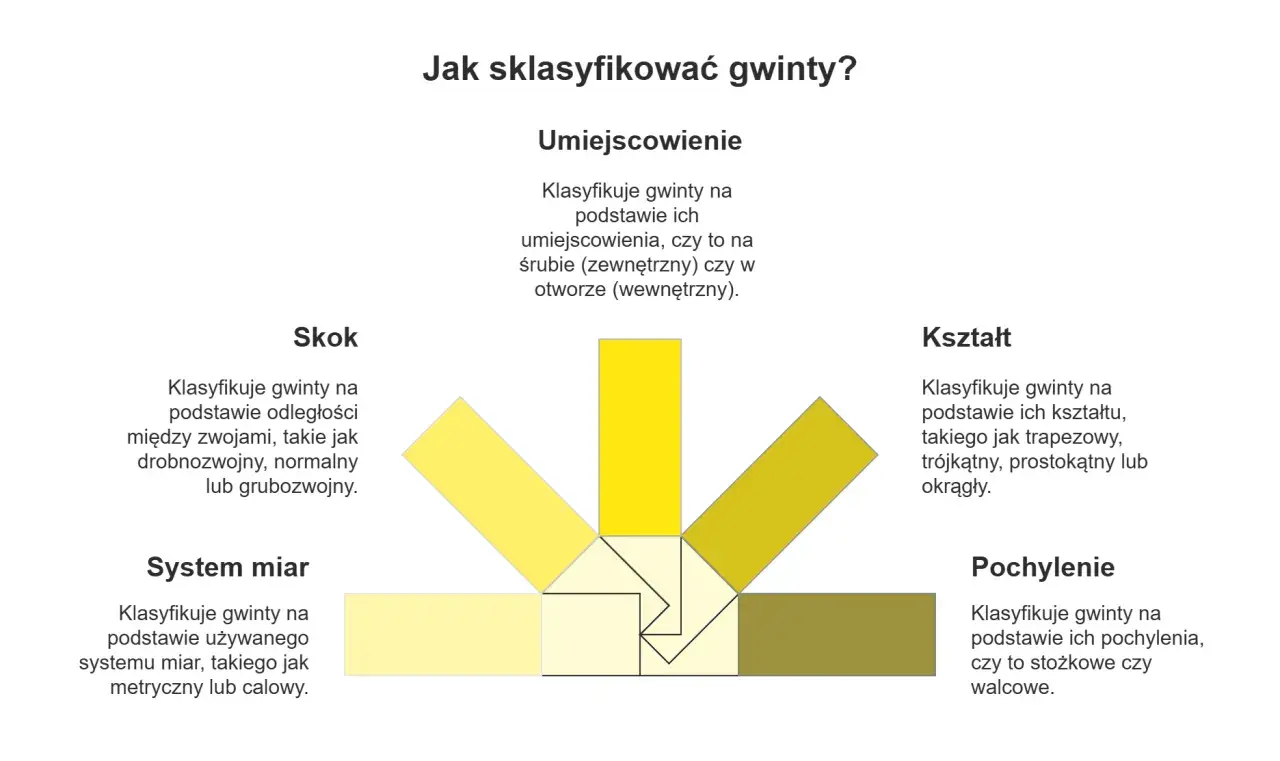

Ja patrzę na gwint nie jak na jeden detal, ale jak na zestaw cech, które decydują o jego zachowaniu w pracy. Najpierw liczy się profil zarysu, czyli kształt boków zwoju. Potem dochodzą skok, kierunek, liczba wejść i przeznaczenie: połączeniowe, napędowe albo uszczelniające.
W praktyce rozróżniam też gwinty zewnętrzne i wewnętrzne. Zewnętrzny jest na śrubie, trzpieniu albo osi, wewnętrzny w nakrętce lub otworze. To wygląda banalnie, ale w obróbce ma duże znaczenie, bo inny jest dobór narzędzia, kontrola wymiaru i ryzyko błędu przy wykańczaniu zwoju.
Najczęściej sprawdzam jeszcze trzy rzeczy:
- Skok - odległość między sąsiednimi zwojami, liczona w milimetrach albo jako liczba zwojów na cal.
- Posuw - droga, o jaką nakrętka przesunie się po jednym obrocie; przy gwincie wielowchodowym jest większy od skoku.
- Kierunek - prawy albo lewy; lewy stosuje się tam, gdzie prawy obrót mógłby luzować połączenie.
Jeśli trzeba, dzielę też gwinty według technologii wykonania. Inaczej zachowuje się gwint cięty, inaczej walcowany, a jeszcze inaczej szlifowany. To właśnie ta różnica często decyduje o tym, czy detal nadaje się do serii, czy tylko do precyzyjnego, jednostkowego wykonania. Znając te podstawy, łatwiej przejść do samych profili i ich zastosowań.
Najważniejsze rodzaje gwintów używane w technice
W codziennej pracy nie ma sensu uczyć się samej nazwy. Lepiej widzieć, do czego dany profil został stworzony i czego od niego oczekiwać. Poniżej zestawiam najważniejsze odmiany, które spotyka się w warsztacie, produkcji i utrzymaniu ruchu.
| Profil gwintu | Cechy zarysu | Typowe zastosowanie | Dlaczego się go wybiera | Ograniczenia |
|---|---|---|---|---|
| Metryczny ISO (M) | Najczęściej kąt 60°, warianty z grubym i drobnym skokiem | Śruby, nakrętki, korpusy, konstrukcje ogólne | Jest standardem, łatwo dobrać narzędzia i sprawdziany | Nie zawsze najlepszy do przenoszenia ruchu pod dużym obciążeniem osiowym |
| Calowy Unified (UNC, UNF, UNEF) | Profil 60°, zapis w calach i TPI | Maszyny importowane, części z rynku USA, serwis urządzeń | Kompatybilność z normami calowymi i szeroka dostępność osprzętu | Wymaga pilnowania systemu calowego, łatwo o pomyłkę przy doborze zamiennika |
| Trapezowy (Tr) | Zarys trapezowy, zwykle 30° | Śruby pociągowe, imadła, podnośniki, napędy liniowe | Dobrze znosi ruch i przenosi siły robocze | Jest cięższy w wykonaniu niż gwint montażowy |
| Rurowy walcowy (G) | Profil rurowy, zwykle oparty na geometrii Whitwortha | Instalacje, armatura, złącza hydrauliczne i pneumatyczne bez uszczelnienia na zwoju | Dobry do połączeń, w których szczelność zapewnia uszczelka albo element płaski | Sam gwint nie uszczelnia połączenia |
| Rurowy stożkowy (R) | Gwint stożkowy, zaciska się podczas skręcania | Połączenia, gdzie szczelność powstaje na gwincie | Pomaga uzyskać szczelność bez osobnej uszczelki | Wymaga bardzo dobrej kontroli montażu i właściwego uszczelniacza |
| Oporowy | Jeden bok zwoju przenosi większość obciążenia | Prasy, siłowniki, mocno obciążone mechanizmy jednostronne | Jest stworzony do dużych sił działających w jednym kierunku | Słabiej sprawdza się przy obciążeniu zmiennym i obustronnym |
| Kwadratowy | Wysoka sprawność, małe tarcie, trudna geometria | Rozwiązania specjalne, starsze konstrukcje, precyzyjne napędy | Historycznie bardzo dobry do ruchu śrubowego | Trudny w produkcji i kontroli, dlatego dziś jest rzadziej stosowany |
W praktyce najbardziej uniwersalny pozostaje gwint metryczny, bo daje prosty dobór i najłatwiejszą wymienność. Trapezowy wybieram wtedy, gdy gwint ma pracować, a nie tylko łączyć elementy. Rurowe traktuję osobno, bo tu liczy się szczelność, a nie wyłącznie geometria zwoju.
Warto też pamiętać, że gwint drobnozwojny i grubozwojny to nie lepszy i gorszy wariant, tylko inna odpowiedź na różne warunki pracy. Drobny skok daje większą precyzję regulacji i zwykle lepszą odporność na samoodkręcanie, ale bywa bardziej wrażliwy na zabrudzenia i uszkodzenia krawędzi. Gruby skok jest prostszy w serwisie i zwykle bardziej tolerancyjny wobec warunków montażowych.
To rozróżnienie prowadzi prosto do oznaczeń na rysunku, bo sama nazwa profilu jeszcze nie mówi wszystkiego.
Jak czytać oznaczenia na rysunku i na detalu
Jeżeli na detalu widzę zapis gwintu, to czytam go zawsze od lewej do prawej, szukając najpierw systemu, potem wymiaru, a na końcu tolerancji. Bez tego łatwo pomylić gwint podobny wizualnie, ale niekompatybilny w montażu.
| Oznaczenie | Co oznacza | Na co zwrócić uwagę |
|---|---|---|
| M10 x 1,5 - 6H | Gwint metryczny o średnicy nominalnej 10 mm, skoku 1,5 mm i tolerancji wewnętrznej 6H | To bardzo typowy zapis dla otworu gwintowanego; sama średnica 10 mm nie wystarcza do doboru |
| M12 - 6g | Gwint metryczny zewnętrzny, zwykle ze skokiem standardowym dla tej średnicy, klasa 6g | Jeśli skok nie jest podany, trzeba sprawdzić, czy chodzi o skok zwykły czy drobny |
| 1/4-20 UNC-2A | Gwint calowy Unified, 20 zwojów na cal, klasa zewnętrzna 2A | Tu najważniejsze jest TPI, a nie skok w milimetrach |
| G 1/2 | Gwint rurowy walcowy, nominalnie 1/2 cala | Nominał rurowy nie jest równy rzeczywistej średnicy zewnętrznej detalu |
| R 1/2 | Gwint rurowy stożkowy | To sygnał, że szczelność ma powstawać na samym zwoju |
| Tr 20 x 4 | Gwint trapezowy o średnicy nominalnej 20 mm i skoku 4 mm | Przy takim zapisie od razu zakładam zastosowanie napędowe lub prowadzące |
| M8 x 1 LH | Gwint metryczny lewoskrętny | Lewy kierunek stosuje się tam, gdzie prawy obrót mógłby poluzować połączenie |
W praktyce największe pomyłki biorą się z tego, że ktoś patrzy tylko na średnicę nominalną. Dwa gwinty mogą mieć ten sam zapis średnicy, ale inne tolerancje, inny skok albo inny system calowy i wtedy połączenie nie będzie pasować. Dlatego przy serwisie maszyn zawsze sprawdzam pełny zapis, a nie sam symbol na łebku śruby.
Gdy oznaczenie jest już jasne, można przejść do technologii wykonania. I tu szlifowanie zaczyna mieć sens dokładnie wtedy, gdy zwykłe gwintowanie przestaje wystarczać.
Co ma znaczenie w obróbce i szlifowaniu gwintów
Szlifowanie wybieram wtedy, gdy potrzebna jest bardzo wysoka dokładność, stabilność wymiaru po obróbce cieplnej albo lepsza jakość powierzchni zwoju. To nie jest sposób na każdy gwint, bo proces jest wolniejszy i droższy od nacinania czy walcowania. Ma jednak sens przy śrubach pociągowych, elementach precyzyjnych, narzędziach specjalnych i detalach hartowanych.
W obróbce gwintu liczą się przede wszystkim:
- Materiał - stal miękka, ulepszona, hartowana albo stop trudnoskrawalny zachowują się zupełnie inaczej.
- Stan po obróbce cieplnej - po hartowaniu szlifowanie często daje większą kontrolę wymiaru niż nacinanie.
- Wymagana tolerancja - im ciaśniejsza klasa, tym większe znaczenie ma średnica podziałowa i geometria boków zwoju.
- Rodzaj gwintu - wewnętrzny, zewnętrzny, trapezowy, rurowy, oporowy; każdy wymaga innej strategii.
- Powtarzalność - przy produkcji seryjnej ważniejsze od jednego dobrego pomiaru jest to, czy wynik trzyma się przez całą partię.
Kiedy szlifowanie daje przewagę
Najbardziej opłaca się wtedy, gdy detal ma pracować pod dużym obciążeniem, musi być odporny na zużycie i po obróbce nie wolno już zmieniać jego własności cieplnych. W praktyce widzę to szczególnie przy śrubach prowadzących, wrzecionach, elementach oprzyrządowania i precyzyjnych narzędziach.
- Po hartowaniu, gdy zwykłe skrawanie byłoby już ryzykowne dla jakości zarysu.
- Przy małych i średnich seriach, gdzie koszt przygotowania jest do zaakceptowania.
- Gdy trzeba uzyskać bardzo czysty bok zwoju bez zadziorów i przypaleń.
- Gdy ważna jest niska chropowatość powierzchni współpracującej z nakrętką.
Przeczytaj również: Gwint BSP - Jak rozróżnić G, R, Rp i uniknąć przecieków?
Na co uważać przy szlifowaniu
Najwięcej problemów robią: zła geometria ściernicy, niewłaściwe dressingowanie, przegrzanie materiału i zbyt mała kontrola odprowadzenia ciepła. Przy gwincie wszystko dzieje się na małej przestrzeni, więc nawet pozornie niewielki błąd potrafi przesunąć profil i zepsuć pasowanie.
Ja zawsze zwracam uwagę na to, czy po szlifowaniu nie pojawiły się ślady przypalenia, mikropęknięcia lub zbyt agresywne ścięcie wierzchołka zwoju. Jeśli detal ma później współpracować z precyzyjną nakrętką, to właśnie te drobiazgi decydują o płynności ruchu i trwałości całego zespołu.
Skoro wiadomo już, kiedy technologia ma sens, warto jeszcze powiedzieć, jak sprawdzam efekt końcowy. Bez kontroli gwint jest tylko ładnie wyglądającym detalem.
Jak sprawdzam jakość i pasowanie gotowego gwintu
W warsztacie nie ufam tylko temu, że gwint wygląda dobrze pod światło. Dla mnie ważniejsze jest to, czy przejdzie sprawdzian, czy trzyma średnicę podziałową i czy po skręceniu pracuje bez nadmiernego oporu. Dopiero wtedy można mówić o poprawnym wykonaniu.
Najczęściej używam czterech metod kontroli:
- Sprawdziany GO/NO-GO - najszybsza kontrola produkcyjna; pokazuje, czy połączenie przejdzie funkcjonalnie.
- Mikrometr do gwintów - przydaje się do ustawiania procesu i sprawdzania średnicy podziałowej.
- Metoda trzech drutów - dokładniejsza, dobra przy precyzyjnej weryfikacji i kontroli procesu.
- Kontrola optyczna - pozwala zobaczyć profil, uszkodzenia krawędzi i błędy w zarysie.
Jeżeli robię serię, zaczynam zwykle od sprawdzianu funkcjonalnego, a pomiarem dokładnym potwierdzam ustawienie procesu. To oszczędza czas, bo nie rozbijam kontroli na zbyt wiele punktów bez potrzeby. W małych seriach lub przy detalach krytycznych dokładny pomiar średnicy podziałowej staje się jednak obowiązkowy.
To ważne zwłaszcza dlatego, że dwa gwinty o tym samym nominale mogą mieć różne zachowanie w kontakcie z nakrętką. Jedna sztuka wejdzie miękko, druga będzie się zacinać, mimo że na papierze wyglądają tak samo. Właśnie dlatego kontrola funkcjonalna i wymiarowa powinny iść razem.
Najczęstsze błędy przy doborze i wykonaniu
Najczęściej widzę nie błąd narzędzia, tylko błąd założenia. Ktoś przyjmuje, że skoro średnica pasuje, to wszystko będzie działać. Przy gwintach to za mało. Liczą się jeszcze skok, profil, tolerancja, kierunek i sposób uszczelnienia.
- Mylenie systemów - metryczny, calowy i rurowy mogą wyglądać podobnie, ale nie są zamienne.
- Patrzenie tylko na średnicę nominalną - bez skoku i klasy pasowania nie da się poprawnie dobrać połączenia.
- Zły otwór pod gwint wewnętrzny - za mały daje przeciążenie narzędzia, za duży osłabia zarys i zmniejsza nośność.
- Brak fazy wejściowej - bez prowadzenia narzędzia łatwo o zadzior, uszkodzenie pierwszego zwoju i problemy przy skręcaniu.
- Przypalenie przy szlifowaniu - przegrzanie psuje geometrię oraz powierzchnię, nawet jeśli wymiar chwilowo wygląda dobrze.
- Ignorowanie kierunku lewego - w mechanizmach wirujących to nie detal, tylko zabezpieczenie przed samoodkręcaniem.
- Dobór profilu nie do funkcji - gwint montażowy bywa zły do przenoszenia ruchu, a napędowy niepotrzebny do zwykłego łączenia.
W praktyce najwięcej oszczędza jedna zasada: najpierw ustalam funkcję gwintu, potem standard, a dopiero na końcu technologię wykonania. To ogranicza poprawki, skraca kontrolę i zmniejsza ryzyko, że detal będzie dobry tylko na papierze. Ten sam porządek myślenia warto zastosować przy wyborze profilu pod konkretną maszynę lub zespół.
Jak dobrać profil gwintu do zadania bez zbędnych poprawek
Jeśli miałbym sprowadzić temat do prostego schematu, powiedziałbym tak: gwint montażowy wybieram do łączenia, trapezowy do ruchu, rurowy do szczelności, a szlifowanie wtedy, gdy wygrywa dokładność. Reszta to już dopasowanie tolerancji, materiału i narzędzia do konkretnego detalu.
- Do zwykłych połączeń konstrukcyjnych najczęściej wystarcza profil metryczny.
- Do mechanizmów regulacyjnych i napędowych lepiej sprawdza się trapezowy.
- Do instalacji rurowych trzeba rozdzielić gwint walcowy od stożkowego, bo tylko jeden z nich uszczelnia na zwoju.
- Do elementów z rynku amerykańskiego lub importowanych maszyn trzeba pilnować systemu calowego.
- Do części hartowanych i precyzyjnych szlifowanie bywa najrozsądniejszym etapem wykończenia.
Najprościej pamiętać jedno: najpierw funkcja, potem profil, na końcu technologia. Taka kolejność naprawdę oszczędza czas w warsztacie i eliminuje większość nietrafionych decyzji przy obróbce oraz montażu.
