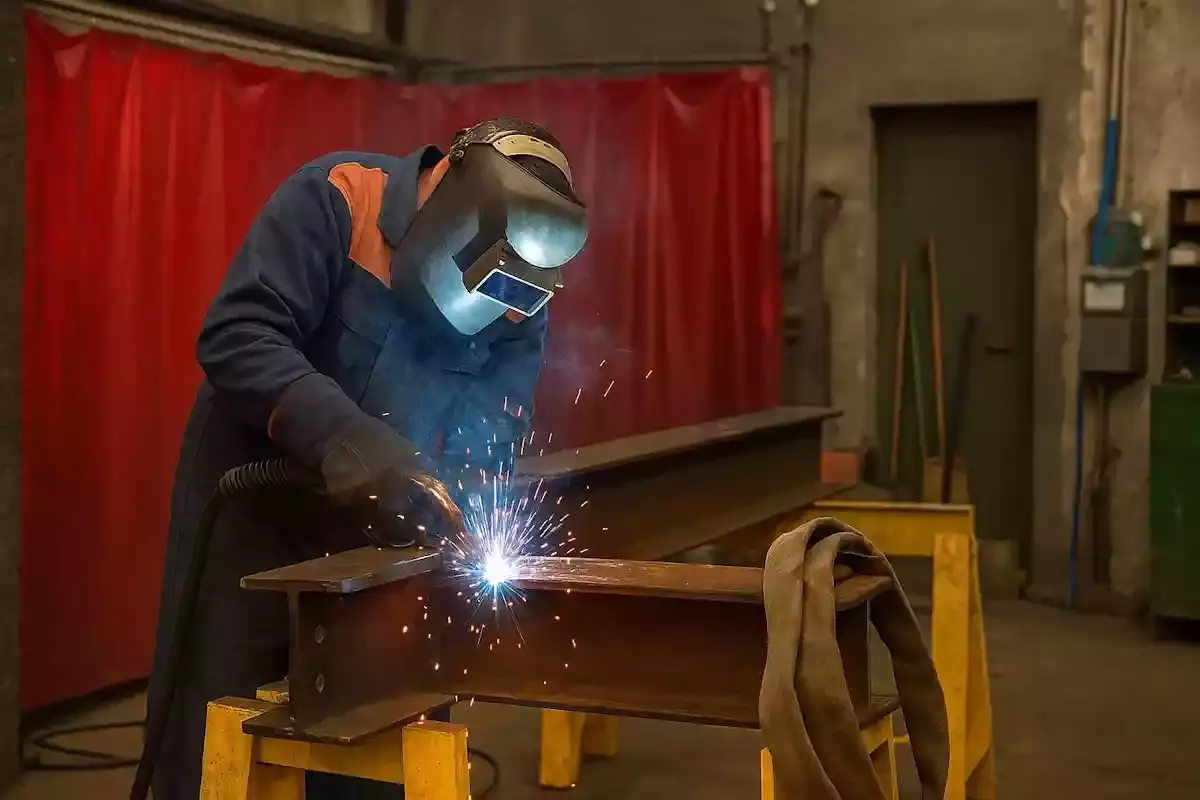

Dobrze zaprojektowane stanowisko spawalnicze zaczyna się od prostego założenia: spawacz ma pracować pewnie, bezpiecznie i bez zbędnych ruchów. W praktyce o jakości pracy decydują nie tylko sama spawarka, ale też stół, odciąg dymów, osłony, oświetlenie i sposób odkładania materiałów. Poniżej pokazuję, jak uporządkować miejsce pracy tak, żeby było wygodne przy spawaniu i lutowaniu, a przy tym zgodne z typowymi wymaganiami BHP.
Najważniejsze elementy dobrze zorganizowanego miejsca pracy spawacza
- Najpierw trzeba zadbać o stabilny stół, pewne mocowanie elementów i łatwy dostęp do narzędzi.
- W spawalni liczy się przestrzeń, nie tylko sprzęt: odpowiednia wysokość, odstępy i drożne przejścia robią dużą różnicę.
- Wentylacja ogólna i odciąg miejscowy powinny działać razem, a nie zastępować się nawzajem.
- Przyłbica, rękawice, odzież trudnopalna i osłony strefy pracy dobiera się do konkretnej technologii.
- Przy lutowaniu rośnie znaczenie odciągu oparów i kontroli źródeł ciepła, nawet jeśli zagrożenia wyglądają mniej spektakularnie niż przy spawaniu łukowym.
- Najwięcej problemów zwykle nie wynika z braku drogiego sprzętu, tylko z chaosu, złego układu i odkładania porządku na później.
Jak dopasować stanowisko spawalnicze do rodzaju pracy
Nie każde miejsce pracy powinno wyglądać tak samo, bo inne są wymagania przy MMA, inne przy TIG, a jeszcze inne przy lutowaniu miękkim czy twardym. Ja zawsze zaczynam od pytania: co tu jest głównym zagrożeniem, a co tylko dodatkiem? Przy spawaniu łukowym najważniejsze są odpryski, promieniowanie i dymy. Przy lutowaniu częściej problemem są opary topników, punktowe źródło ciepła i zbyt mała kontrola nad strefą roboczą.
| Proces | Co dominuje | Co przygotować | Najczęstszy błąd |
|---|---|---|---|
| MMA, MIG/MAG | Łuk, odpryski, dymy, wysoka temperatura | Stół spawalniczy, dobre mocowanie, osłony boczne, odciąg miejscowy, przyłbica | Zbyt mało miejsca wokół detalu i zła pozycja kabla masowego |
| TIG | Precyzja, czystość, kontrola ciepła | Stabilny stół, bardzo dobre światło, czyste uchwyty i porządek na blacie | Oszczędzanie na oświetleniu i brak stabilnego podparcia detalu |
| Lutowanie twarde | Palnik, płomień, nagrzewanie elementów | Powierzchnia odporna na temperaturę, ekranowanie strefy, kontrola butli i przewodów | Traktowanie lutowania jak lekkiej pracy „bez ryzyka” |
| Lutowanie miękkie | Opary topnika, drobne elementy, długa koncentracja wzroku | Odciąg oparów, wygodna pozycja, organizery na drobne części | Brak odciągu i przegrzewanie elementów zamiast spokojnej pracy |
W praktyce najlepiej działa układ, w którym stanowisko jest „przycięte” do technologii, a nie do ogólnego wyobrażenia o warsztacie. Inaczej przygotowuje się strefę pod ciężkie elementy konstrukcyjne, inaczej pod precyzyjne TIG, a jeszcze inaczej pod lutowanie cienkich przewodów i złączy. Kiedy ten podział jest jasny, dalej łatwiej dobrać sprzęt i rozplanować przestrzeń.
Co powinno znaleźć się przy stole i obok niego
Na dobrze zorganizowanym miejscu pracy liczy się nie tylko to, co „jest”, ale też to, co można wziąć jednym ruchem ręki. Stały stół, pewne mocowanie elementów i logiczny układ narzędzi zmniejszają liczbę błędów oraz skracają czas przygotowania detalu. W spawaniu i lutowaniu improwizacja zwykle kończy się albo gorszą jakością, albo drobnym wypadkiem.
| Element | Po co jest | Na co zwracam uwagę |
|---|---|---|
| Stół lub płyta robocza | Zapewnia stabilne podparcie i bezpieczne mocowanie elementów | Powierzchnia ma być odporna na temperaturę i łatwa do oczyszczenia |
| Ściski, uchwyty i oprzyrządowanie | Utrzymują detal w tej samej pozycji przez cały proces | Najlepiej, gdy da się je szybko przestawić bez blokowania przejścia |
| Źródło prądu lub palnik | To podstawowe narzędzie procesu | Przewody, węże i połączenia muszą być uporządkowane i chronione przed uszkodzeniem |
| Masa, uchwyt, przewody | Zapewniają poprawny przebieg pracy i ograniczają awarie | Nie mogą leżeć w strefie przejścia ani ocierać się o ostre krawędzie |
| Pojemnik na resztki elektrod | Ułatwia utrzymanie porządku przy spawaniu elektrodą otuloną | Warto go opróżniać regularnie, nie dopiero na końcu zmiany |
| Instrukcja i schemat instalacji | Pomagają zachować właściwą kolejność uruchamiania, wyłączania i kontroli | Dokumenty powinny być w zasięgu wzroku, a nie „gdzieś w biurze” |
| Gaśnica i podstawowy zestaw porządkowy | Reagują na iskry, opiłki i drobne zanieczyszczenia | To nie ozdoba ściany, tylko sprzęt, który trzeba mieć pod ręką |
Jeśli ktoś pyta mnie, gdzie najczęściej widać różnicę między warsztatem „działającym” a warsztatem dobrze prowadzonym, odpowiadam bez wahania: w sposobie odkładania rzeczy. Materiały wejściowe mają swoje miejsce, odpady swoje, a narzędzia nie powinny krążyć po całym blacie. Taki podział brzmi banalnie, ale właśnie on najczęściej decyduje o tempie pracy i mniejszej liczbie pomyłek.
Jak ustawić przestrzeń, żeby nie walczyć z własnym otoczeniem
W przypadku stałych stanowisk nie wystarczy „jakoś się zmieścić”. Jak podaje CIOP-PIB, spawalnia powinna mieć odpowiednią wysokość, przestrzeń na pracownika i zachowany odstęp między stanowiskami. To nie są liczby wzięte z przypadku, tylko minimum, które ma ograniczać tłok, poprawiać bezpieczeństwo i ułatwiać odprowadzenie zanieczyszczeń.
| Wymóg | Minimalna wartość | Dlaczego ma znaczenie |
|---|---|---|
| Wysokość pomieszczenia | 3,75 m | Ułatwia wentylację i ogranicza kumulowanie się ciepła oraz dymów |
| Objętość na pracownika | 15 m³ | Pomaga utrzymać sensowną wymianę powietrza i komfort pracy |
| Powierzchnia na stanowisko | 4 m² | Daje miejsce na ruch, odkładanie materiału i bezpieczne manewrowanie uchwytem |
| Odstęp między stanowiskami | Co najmniej 1 m | Zmniejsza ryzyko wzajemnego rażenia łukiem, iskrami i przypadkowego kontaktu |
| Parawany ochronne | Co najmniej 2 m wysokości | Ograniczają rozprysk i promieniowanie dla osób postronnych |
| Drzwi i okna | Otwierane na zewnątrz | Ułatwiają ewakuację i pracę wentylacji |
Warto pamiętać, że to minimum formalne, a nie idealny układ dla każdego warsztatu. Jeżeli pracujesz z dużymi detalami, potrzebujesz też miejsca na obrót, odkładanie materiału i bezpieczne przejścia bez przeciskania się między wózkiem, stołem i magazynem. W praktyce lepiej mieć jeden dobrze wydzielony obszar roboczy niż kilka ciasnych punktów, które tylko udają organizację.
Istotny jest też materiał i otoczenie samej spawalni. W pomieszczeniach o konstrukcji niepalnej łatwiej ograniczyć skutki iskier i nagrzewania, a szare ściany i sufity pomagają zmniejszyć odbicia światła. To drobiazg, który w dłuższej zmianie realnie mniej męczy wzrok. Kiedy przestrzeń jest już właściwie ustawiona, można przejść do tego, co najczęściej decyduje o zdrowiu spawacza: wentylacji.
Wentylacja i odciąg dymów, których nie zastąpi sama kurtyna
To temat, który w praktyce bywa zbyt długo odkładany, bo „na razie jakoś działa”. Tymczasem w spawalni i przy lutowaniu liczy się nie tylko ogólny przewiew, ale przede wszystkim odciąg miejscowy, czyli wyciąganie zanieczyszczeń możliwie blisko źródła ich powstawania. Państwowa Inspekcja Pracy przypomina, że w pomieszczeniach pracy musi być zapewniona wymiana powietrza, ale przy pracach gorących to dopiero punkt wyjścia, nie pełne rozwiązanie.
Ja patrzę na wentylację w trzech warstwach. Pierwsza to wymiana powietrza w całym pomieszczeniu, druga to miejscowy odciąg dymów, a trzecia to takie ustawienie nawiewu, żeby nie psuł osłony gazowej ani nie rozdmuchiwał zanieczyszczeń po całej strefie. Przy MIG/MAG i TIG zbyt mocny podmuch potrafi więcej zepsuć, niż poprawić. Przy lutowaniu z kolei najlepiej sprawdza się mały, dobrze ustawiony odciąg nad grotem lub palnikiem.
- Wentylacja ogólna rozrzedza zanieczyszczenia w całym pomieszczeniu, ale sama zwykle nie wystarcza przy intensywnym spawaniu.
- Odciąg miejscowy działa najskuteczniej wtedy, gdy jest jak najbliżej łuku, palnika albo źródła dymu.
- Kurtyny i parawany chronią otoczenie, ale nie zastępują usuwania spalin.
- Przy lutowaniu miękkim warto ograniczyć wciąganie dymów przez osobę pracującą, bo źródło jest niewielkie, ale długotrwałe narażenie bywa męczące.
- Przy lutowaniu twardym trzeba dodatkowo pilnować źródeł ognia, butli i nagrzewających się elementów wokół stanowiska.
Jeżeli miałbym wskazać jeden błąd, który widzę najczęściej, byłoby to poleganie na pojedynczym wentylatorze ustawionym „gdzieś w pobliżu”. Taki ruch poprawia samopoczucie tylko pozornie, bo nie usuwa dymów tam, gdzie powstają. Dobrze zaprojektowany odciąg nie robi wrażenia, ale to on najczęściej decyduje o tym, czy po kilku godzinach pracy można jeszcze normalnie oddychać i utrzymać koncentrację.
Jakie ochrony osobiste i osłony naprawdę mają sens
Ochrony osobiste dobiera się do zagrożenia, a nie do tego, co akurat leży w szafce. Przy spawaniu łukowym ważne są promieniowanie, odpryski i wysoka temperatura. Przy lutowaniu częściej chodzi o oparzenia, opary i kontakt z gorącym elementem. To wygląda podobnie z zewnątrz, ale technicznie są to różne sytuacje.
| Technologia | Ochrona główna | Osłony dla otoczenia | Co zwykle bywa niedoszacowane |
|---|---|---|---|
| MMA, MIG/MAG | Przyłbica, rękawice spawalnicze, odzież trudnopalna, obuwie ochronne | Kurtyny, parawany, oznaczenie strefy pracy | Ochrona szyi, nadgarstków i podbrzusza przed odpryskami |
| TIG | Przyłbica, cienkie ale odporne rękawice, odzież zakrywająca ciało | Ekrany ograniczające rozproszenie promieniowania | Precyzja chwytu i wygoda, bo długa praca szybko męczy dłonie |
| Lutowanie miękkie | Okulary lub gogle, rękawice odporne na ciepło, odciąg oparów | Lokalna osłona przed przypadkowym kontaktem z gorącym grotem | Opary topników i długie przebywanie twarzą nad detalem |
| Lutowanie twarde | Osłona twarzy, rękawice, odzież niepalna, fartuch | Kurtyny, wolna strefa wokół źródła ognia | Ryzyko pożaru od rozgrzanych elementów i płomienia |
W praktyce ochrona otoczenia jest tak samo ważna jak ochrona samego spawacza. Osoba stojąca obok nie musi dostać iskry w twarz, żeby doznać dyskomfortu czy uszkodzenia wzroku. Dlatego osłony, kurtyny i właściwe oznakowanie strefy pracy nie są dodatkiem estetycznym, tylko częścią organizacji pracy. Kiedy to działa, łatwiej też utrzymać porządek i ograniczyć liczbę przypadkowych wejść w strefę zagrożenia.
Najczęstsze błędy, które psują nawet dobry warsztat
Najbardziej kosztowne błędy rzadko są spektakularne. Zwykle zaczynają się od rzeczy małych: zbyt krótkiego przewodu, stołu dosuniętego do ściany, braku miejsca na odkładanie detalu albo odciągu, który „jeszcze nie działa idealnie, ale da się pracować”. Po kilku tygodniach takie kompromisy zamieniają się w standard, a standard zaczyna szkodzić.
- Zbyt ciasne ustawienie stołu i regałów, przez co nie da się swobodnie obejść detalu.
- Brak stałego miejsca na odpady, elektrody, topniki i narzędzia pomocnicze.
- Mieszanie strefy gorącej z magazynem materiału i kablami biegnącymi przez przejście.
- Poleganie tylko na wentylacji ogólnej bez odciągu miejscowego.
- Za mało światła roboczego lub światło ustawione tak, że tworzy refleksy na metalu.
- Brak porządku przy butlach, przewodach i złączach, co utrudnia kontrolę wycieków i uszkodzeń.
- Ignorowanie drobnych resztek po pracy: żużlu, końcówek drutu, odpadów po topniku i rozgrzanych kawałków metalu.
Wielu problemów da się uniknąć, jeśli na końcu każdej zmiany przewidzisz prostą procedurę: oczyścić stół, odłożyć narzędzia, sprawdzić przewody i zostawić strefę bez materiałów palnych. To nie jest biurokracja. To zwyczajnie oszczędza czas i zmniejsza liczbę awarii. W warsztacie porządek nie jest efektem ubocznym dobrej pracy, tylko jej warunkiem.
Co poprawić w pierwszej kolejności, gdy miejsce pracy już działa
Jeśli baza już istnieje, nie ma sensu przebudowywać wszystkiego naraz. Z mojego doświadczenia najlepiej działają trzy kroki: najpierw poprawić odciąg, potem uprościć układ stołu i dopiero później dopinać detale, takie jak oznaczenia, organizery czy dodatkowe osłony. Taki porządek zmian daje szybki efekt bez zatrzymywania pracy warsztatu.
- Przestaw odciąg możliwie blisko źródła dymu lub oparów.
- Oczyść strefę wokół stołu z rzeczy, które nie są potrzebne do bieżącej operacji.
- Wyznacz miejsce na narzędzia, odpady i materiały wejściowe, żeby nie mieszały się na jednym blacie.
- Sprawdź, czy przewody, węże i masa nie leżą w przejściu ani pod nogami.
- Dodaj osłony tam, gdzie pracują inni ludzie albo gdzie odbija się światło od metalu.
Dobrze zorganizowane miejsce pracy nie musi być efektowne, ale powinno być przewidywalne. Jeśli spawacz wie, gdzie leży każdy element, ma czyste powietrze w strefie pracy i nie walczy z chaosem wokół stołu, od razu poprawia się tempo, jakość i bezpieczeństwo. Właśnie tak rozumiem praktyczne podejście do warsztatu: mniej improwizacji, więcej sensownych nawyków i sprzęt ustawiony pod realną pracę, a nie pod wrażenie z katalogu.
