Ploter CNC DIY: Czy to wyzwanie dla Ciebie i jak zacząć?

Marzysz o precyzyjnym wycinaniu, grawerowaniu czy frezowaniu elementów, które do tej pory były poza Twoim zasięgiem? Budowa własnego plotera frezującego CNC to fascynujące przedsięwzięcie, które może wydawać się skomplikowane, ale uwierz mi – satysfakcja z samodzielnego stworzenia maszyny, która ożywia Twoje projekty, jest nieoceniona. To nie tylko narzędzie, to prawdziwa brama do świata cyfrowej fabrykacji, otwierająca niezliczone możliwości twórcze.

Zanim jednak zanurzysz się w świat profili aluminiowych, silników krokowych i G-code, warto zadać sobie pytanie: czy to wyzwanie jest dla mnie? Jeśli lubisz majsterkować, masz podstawową wiedzę techniczną i nie boisz się uczyć nowych rzeczy, to odpowiedź brzmi: tak! Własny ploter CNC pozwoli Ci tworzyć niemal wszystko, co tylko sobie wymyślisz. Możesz nim obrabiać szeroką gamę materiałów, takich jak:

• Drewno i sklejka: Idealne do mebli, dekoracji, zabawek.
• MDF: Doskonały do prototypowania i elementów wnętrz.
• Tworzywa sztuczne: Plexi, PVC czy poliwęglan otwierają drogę do obudów, paneli i elementów artystycznych.
• Miękkie metale: Przy odpowiednio sztywnej konstrukcji i mocnym wrzecionie, nawet aluminium nie będzie stanowić problemu.

Pierwszym krokiem jest określenie celu. Czy budujesz maszynę do hobbystycznej obróbki drewna w garażu, czy może myślisz o małym biznesie i potrzebujesz większej precyzji oraz pola roboczego? Odpowiedź na to pytanie wpłynie na kluczowe decyzje dotyczące rozmiaru, sztywności konstrukcji oraz budżetu. Pamiętaj, że funkcjonalna maszyna do hobbystycznej obróbki drewna i MDF może kosztować od 2000 do 3000 zł. Według danych v-slot.pl, całkowity koszt funkcjonalnej maszyny do hobbystycznej obróbki drewna i MDF zaczyna się od około 2000-3000 zł. To inwestycja, która szybko się zwróci w postaci niezliczonych, samodzielnie wykonanych projektów.

Anatomia plotera CNC: Poznaj serce i mięśnie Twojej maszyny

Zrozumienie, z czego składa się ploter CNC i jaką funkcję pełni każdy element, jest kluczowe do jego skutecznej budowy i późniejszego użytkowania. Przyjrzyjmy się najważniejszym komponentom, które tworzą tę precyzyjną maszynę.

Rama – szkielet Twojego plotera

Rama to fundament, na którym opiera się cała konstrukcja. Jej sztywność i stabilność bezpośrednio przekładają się na precyzję obróbki. Dla amatorów najpopularniejszym i najbardziej dostępnym rozwiązaniem są profile aluminiowe V-Slot, takie jak 2020 czy 2040. Ich zaletą jest modułowość, co oznacza, że możesz łatwo rozbudowywać lub modyfikować swoją maszynę. Są też stosunkowo łatwe w montażu, a dzięki specjalnym wózkom i kółkom zapewniają płynny ruch. Alternatywą są konstrukcje stalowe, które oferują większą sztywność, ale są trudniejsze w obróbce i droższe. Stół roboczy to kolejna ważna kwestia. Płyta MDF jest tania i łatwa w obróbce, ale wymaga okresowego planowania (czyli frezowania jej powierzchni, aby była idealnie płaska) lub wymiany. Droższą, ale bardziej wytrzymałą opcją są stoły teowe, które ułatwiają mocowanie materiału.

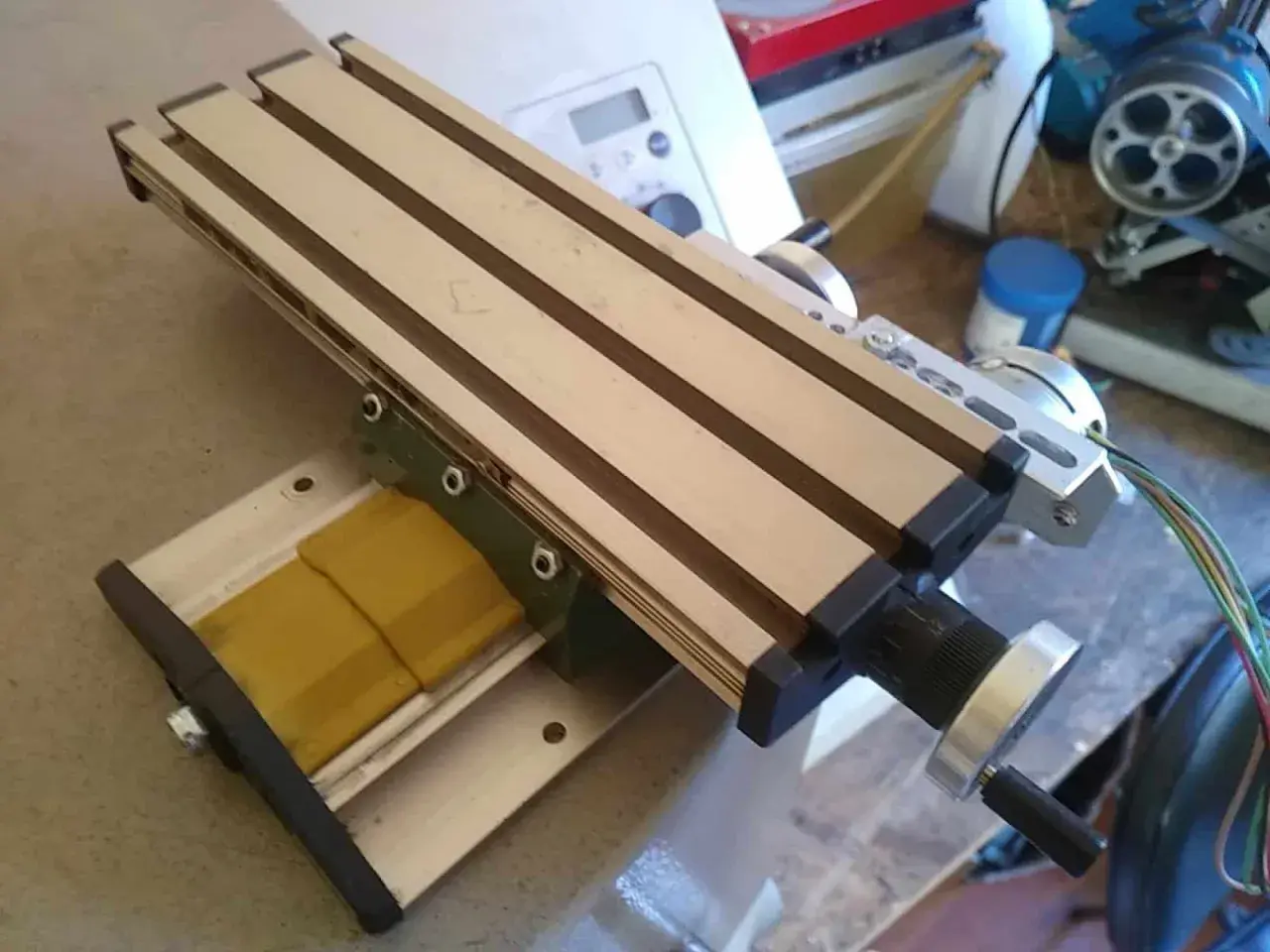

Mechanika w ruchu

Aby wrzeciono mogło przemieszczać się w trzech osiach (X, Y, Z), potrzebujemy precyzyjnej mechaniki. Prowadnice liniowe zapewniają stabilny i płynny ruch. Najprostsze rozwiązania wykorzystują wózki z kółkami jezdnymi poruszające się po rowkach profili V-Slot. Paski zębate to popularny i ekonomiczny sposób przeniesienia napędu, szczególnie w większych maszynach, gdzie wymagana jest duża prędkość. Ich zaletą jest prostota montażu i niski koszt, wadą zaś mniejsza precyzja i podatność na rozciąganie w porównaniu do innych rozwiązań. Jeśli zależy Ci na większej precyzji i sile, powinieneś rozważyć śruby napędowe – trapezowe lub kulowe. Śruby kulowe są droższe, ale oferują znacznie większą dokładność i minimalizują luzy, co jest kluczowe przy obróbce twardszych materiałów.

Serce i mózg maszyny: Elektronika sterująca

Sercem większości amatorskich ploterów jest Arduino UNO z nakładką CNC Shield. To ekonomiczne i łatwe w obsłudze rozwiązanie, które pozwala na sterowanie silnikami krokowymi. Do CNC Shield montuje się sterowniki silników krokowych, takie jak A4988 lub DRV8825. Są one odpowiedzialne za precyzyjne sterowanie ruchem silników. Dla bardziej wymagających konstrukcji, zwłaszcza tych z mocniejszymi silnikami NEMA 23, często stosuje się zewnętrzne, mocniejsze sterowniki, np. TB6600. Jako oprogramowanie sterujące mikrokontrolerem (firmware) najczęściej wykorzystuje się GRBL – otwarte i bardzo popularne rozwiązanie, które zamienia G-code na impulsy sterujące silnikami.

Siła napędowa: Jak dobrać silniki krokowe NEMA17 vs. NEMA23?

Silniki krokowe to "mięśnie" Twojego plotera, odpowiedzialne za przemieszczanie osi. Najpopularniejsze typy to NEMA 17 i NEMA 23. Wybór zależy od wymaganej siły i precyzji. Poniżej przedstawiam tabelę porównawczą:

Cecha	NEMA 17	NEMA 23
Moment obrotowy	Niższy (0.2-0.6 Nm)	Wyższy (0.9-3.0 Nm i więcej)
Rozmiar	Mniejszy	Większy
Zastosowanie	Lekkie plotery, lasery, drukarki 3D	Frezarki CNC, maszyny wymagające większej siły i sztywności
Koszt	Niższy	Wyższy
Sterowniki	A4988, DRV8825	DRV8825 (na granicy), TB6600, inne mocniejsze

Jeśli chodzi o koszty, wariant ekonomiczny z silnikami NEMA 17 i sterownikiem Arduino z CNC Shield to wydatek rzędu 400-700 zł za samą elektronikę. Bardziej wydajna opcja, z silnikami NEMA 23 i zewnętrznymi sterownikami TB6600, to koszt około 700-1000 zł. Dla profesjonalnych zastosowań, zestawy premium ze sterownikiem BlackBox mogą przekroczyć 2400 zł.

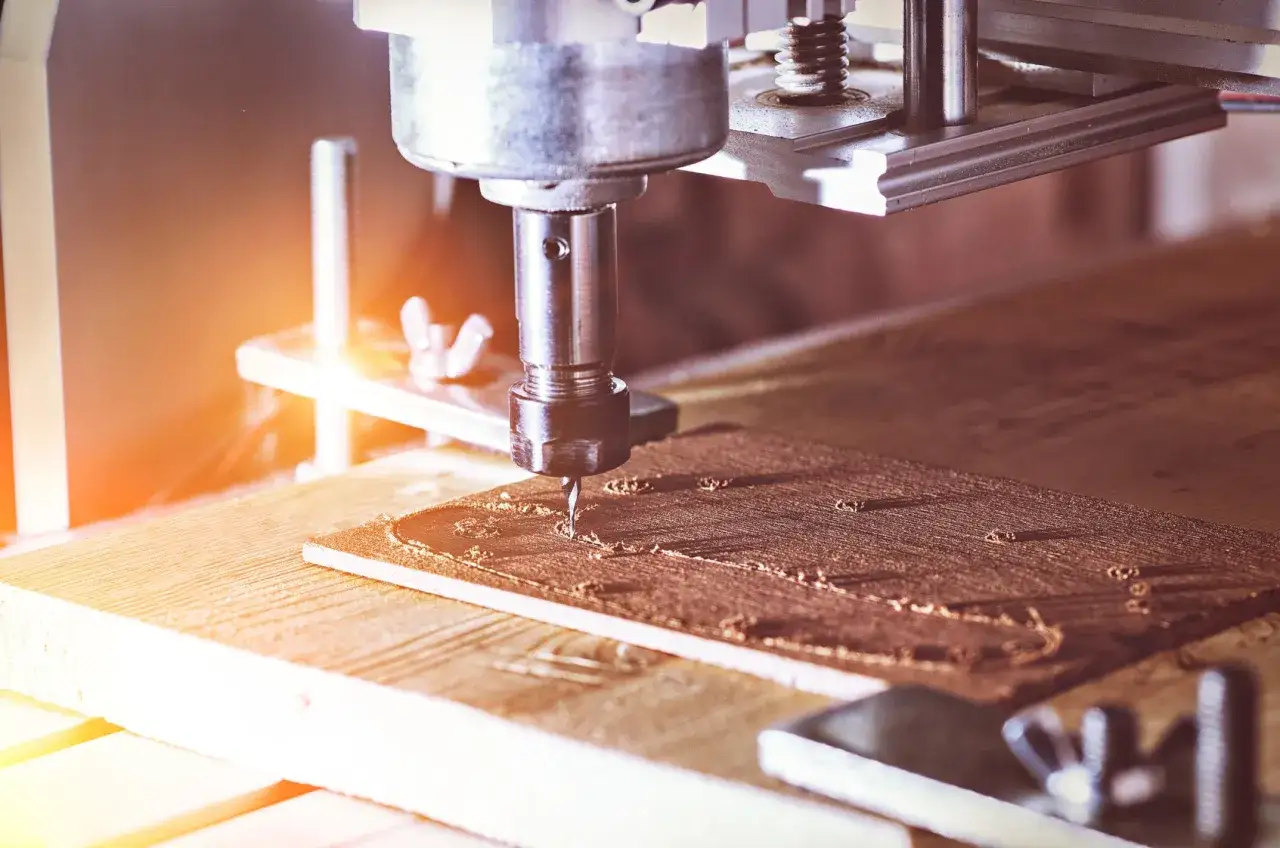

Narzędzie robocze: Wrzeciono

Wrzeciono to serce plotera, które wykonuje rzeczywistą pracę – frezowanie, grawerowanie, cięcie. Wybór wrzeciona zależy od materiałów, które planujesz obrabiać, oraz od budżetu. Najtańszą opcją jest adaptacja multiszlifierki (np. Dremel) – to dobry start do obróbki miękkich materiałów, takich jak drewno czy plastik. Koszt takiego rozwiązania to około 450 zł. Jeśli jednak zależy Ci na większej mocy, precyzji i możliwości obróbki twardszych materiałów, warto zainwestować w dedykowane wrzeciona CNC. Najlepsze są wrzeciona chłodzone cieczą z falownikiem, które oferują dużą moc, płynną regulację obrotów i cichą pracę. Ich koszt to jednak ponad 1400 zł, ale zapewniają one znacznie lepsze rezultaty i dłuższą żywotność.

Budowa plotera CNC krok po kroku: Od projektu do pierwszego cięcia

Zbudowanie plotera CNC to proces, który wymaga cierpliwości i precyzji, ale każdy kolejny krok przybliża Cię do uruchomienia własnej maszyny. Oto jak ja bym do tego podszedł, dzieląc projekt na logiczne etapy.

1. Kompletowanie listy zakupów: Gdzie w Polsce kupować części i jak nie przepłacić?

   Zacznij od dokładnego zaplanowania, jakie części będą Ci potrzebne, bazując na wybranym rozmiarze plotera, materiałach do obróbki i budżecie. Stwórz szczegółową listę, aby niczego nie pominąć. W Polsce istnieje wiele miejsc, gdzie możesz zaopatrzyć się w niezbędne komponenty. Sklepy internetowe specjalizujące się w automatyce i robotyce, a także portale aukcyjne, są doskonałym źródłem. Na przykład, v-slot.pl to jedno z miejsc, gdzie znajdziesz szeroki wybór profili aluminiowych, prowadnic, wózków i innych komponentów dedykowanych do budowy maszyn CNC. Pamiętaj, aby porównywać ceny u różnych dostawców i szukać promocji. Nie zawsze najtańsza opcja jest najlepsza, ale też nie ma sensu przepłacać za markowe komponenty, jeśli amatorskie zamienniki spełniają Twoje wymagania. Według danych v-slot.pl, profile aluminiowe V-Slot są najpopularniejszym i najbardziej dostępnym rozwiązaniem konstrukcyjnym dla amatorów, co świadczy o ich popularności i dostępności na rynku.

2. Montaż ramy i mechaniki: Jak zapewnić sztywność i precyzję konstrukcji?

   Montaż ramy to kluczowy etap. Jeśli używasz profili aluminiowych, upewnij się, że wszystkie połączenia są sztywne i dokładnie spasowane. Każdy luz czy odchylenie na tym etapie przełoży się na błędy w obróbce. Używaj kątowników i śrub z odpowiednim momentem dokręcenia. Po zmontowaniu ramy, przejdź do montażu prowadnic – czy to kółek V-slotowych, czy prowadnic liniowych. Upewnij się, że są one idealnie równoległe i płaskie. Następnie zamontuj paski zębate lub śruby napędowe, dbając o ich odpowiednie napięcie (paski) lub wyeliminowanie luzów (śruby kulowe/trapezowe). Pamiętaj, że precyzja na tym etapie to podstawa sukcesu.

3. Elektryka bez tajemnic: Bezpieczne podłączanie silników, sterowników i zasilania.

   Podłączenie elektroniki może wydawać się skomplikowane, ale trzymając się schematów i zasad bezpieczeństwa, poradzisz sobie bez problemu. Podłącz silniki krokowe do odpowiednich sterowników (A4988, DRV8825, TB6600), zwracając uwagę na kolejność przewodów. Następnie zamontuj CNC Shield na Arduino UNO i podłącz do niego sterowniki. Kluczowe jest bezpieczne podłączenie zasilania. Użyj zasilacza o odpowiedniej mocy i napięciu, zabezpiecz obwody i zawsze pracuj z odłączonym prądem. Pamiętaj o uziemieniu, zwłaszcza jeśli używasz wrzeciona z falownikiem. Dobrze zorganizowane okablowanie nie tylko wygląda estetycznie, ale także minimalizuje ryzyko zakłóceń i awarii.

4. Pierwsze tchnienie życia: Instalacja oprogramowania i konfiguracja sterownika GRBL.

   Gdy mechanika i elektryka są gotowe, czas na oprogramowanie. Pierwszym krokiem jest wgranie firmware'u GRBL na Arduino. Istnieje wiele poradników online, które krok po kroku przeprowadzą Cię przez ten proces. Po wgraniu GRBL, musisz skonfigurować sterownik. Kluczowe parametry to kroki na milimetr dla każdej osi, przyspieszenia i prędkości maksymalne. Te wartości zależą od typu silników, sterowników i mechaniki przeniesienia napędu (np. czy używasz pasków czy śrub). Dokładna kalibracja tych parametrów zapewni, że Twoja maszyna będzie poruszać się z oczekiwaną precyzją i prędkością. Nie bój się eksperymentować z ustawieniami, ale zawsze rób to ostrożnie i małymi krokami.

Oprogramowanie: Cyfrowy mózg Twojego plotera

Ploter CNC to tylko sprzęt – aby ożył i zaczął tworzyć, potrzebuje odpowiedniego oprogramowania. To ono jest cyfrowym mózgiem, który tłumaczy Twoje pomysły na ruchy maszyny. Proces ten zazwyczaj dzieli się na trzy główne etapy, każdy obsługiwany przez inny rodzaj oprogramowania.

Od pomysłu do modelu: Darmowe i płatne programy CAD dla początkujących

CAD (Computer-Aided Design) to oprogramowanie służące do projektowania dwuwymiarowych (2D) i trójwymiarowych (3D) modeli. To tutaj zaczyna się każdy projekt. Dla początkujących hobbystów dostępnych jest wiele darmowych lub tanich opcji. Moją osobistą rekomendacją jest Autodesk Fusion 360, który oferuje bardzo rozbudowane funkcje i jest często darmowy do użytku hobbystycznego. Inna, prostsza opcja, idealna do nauki podstaw, to TinkerCAD – intuicyjny program online, świetny do szybkich projektów i nauki modelowania 3D.

Generowanie ścieżki narzędzia (G-code): Rola oprogramowania CAM i przegląd opcji

Gdy masz już gotowy model w CAD, potrzebujesz oprogramowania CAM (Computer-Aided Manufacturing). Jego zadaniem jest przetworzenie Twojego projektu na G-code – uniwersalny język, który ploter CNC rozumie. G-code to nic innego jak sekwencja instrukcji dla maszyny, mówiąca jej, gdzie i jak ma się poruszać, z jaką prędkością i na jaką głębokość. Wiele programów CAD, takich jak Fusion 360, ma wbudowane moduły CAM, co bardzo ułatwia pracę. Inną popularną i niedrogą opcją, szczególnie dla maszyn opartych na GRBL, jest Estlcam. Pozwala on na łatwe generowanie ścieżek narzędzia i jest ceniony za swoją prostotę i efektywność.

Przejmij kontrolę nad maszyną: Programy do sterowania ploterem

Ostatnim etapem jest oprogramowanie sterujące, które wysyła wygenerowany G-code do Twojego plotera CNC. To ono "czyta" instrukcje i przekazuje je do Arduino, które z kolei steruje silnikami. Najpopularniejszym darmowym oprogramowaniem dla maszyn opartych na Arduino z GRBL jest LaserGRBL. Mimo nazwy, świetnie radzi sobie również z frezarkami, oferując intuicyjny interfejs do wczytywania G-code i monitorowania pracy maszyny. Inne darmowe opcje to oprogramowanie od OpenBuilds, które jest dedykowane dla ich systemów, ale często używane również z innymi konstrukcjami.

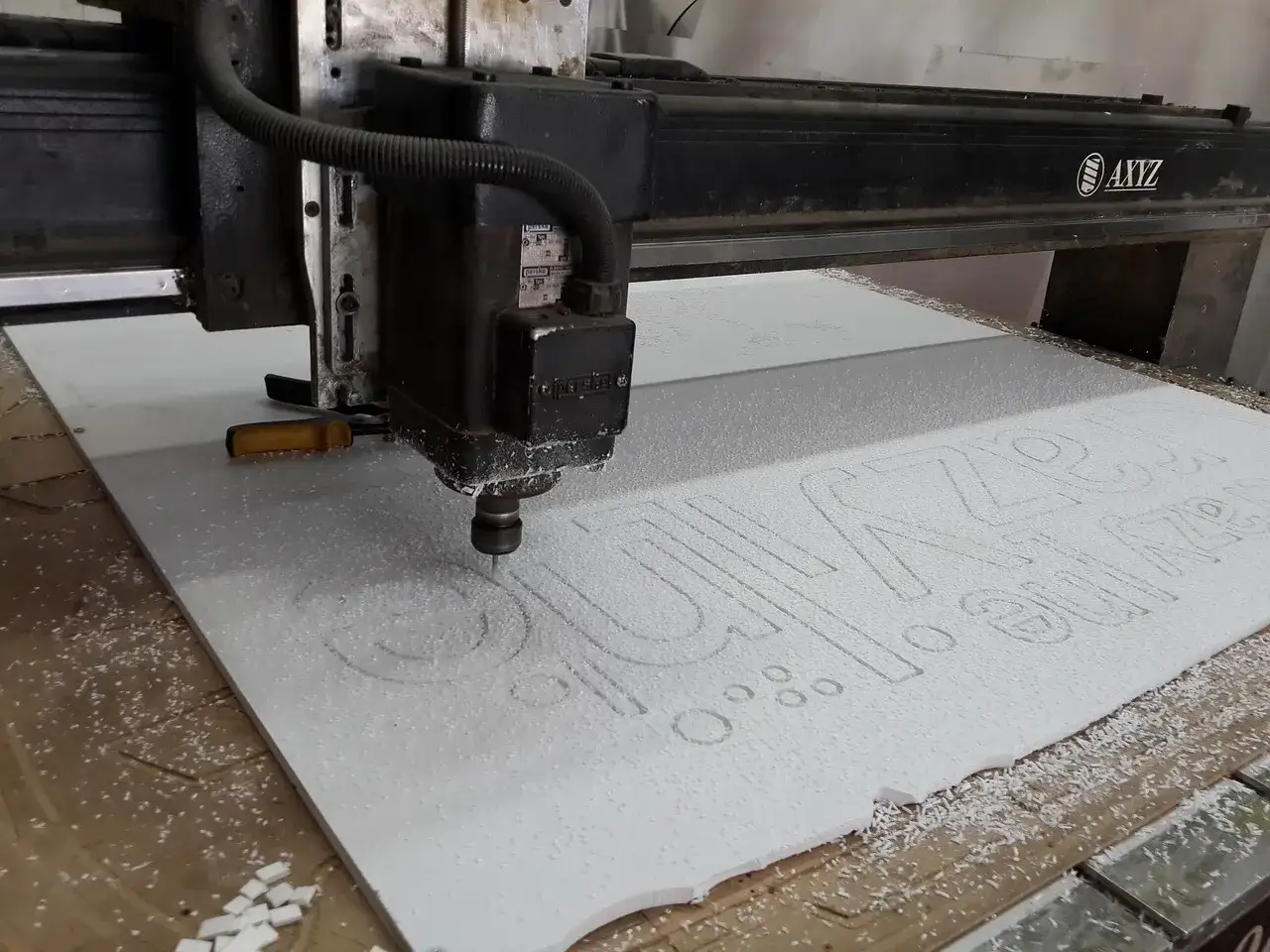

Twój pierwszy projekt: Od "Hello World" do mistrzowskiej precyzji

Zbudowanie plotera to jedno, ale prawdziwa zabawa zaczyna się, gdy maszyna ożywa i zaczyna tworzyć. Pierwsze projekty to moment prawdy, który pokaże, jak dobrze skalibrowałeś swoją maszynę i jak radzisz sobie z doborem parametrów. Oto kilka kluczowych aspektów, na które warto zwrócić uwagę.

Kalibracja maszyny: Klucz do dokładnych i powtarzalnych rezultatów

Zanim zaczniesz frezować skomplikowane wzory, musisz poświęcić czas na kalibrację maszyny. Jest to absolutnie niezbędne, aby Twoje projekty były dokładne i powtarzalne. Głównym celem kalibracji jest ustawienie prawidłowej liczby kroków na milimetr dla każdej osi (X, Y, Z). Jeśli maszyna myśli, że przesuwa się o 10 mm, a w rzeczywistości przesuwa się o 9.8 mm, każdy kolejny projekt będzie niedokładny. Proces polega na pomiarze rzeczywistego ruchu maszyny po wydaniu polecenia przesunięcia o znaną odległość i skorygowaniu wartości w ustawieniach GRBL. To prosta, ale niezwykle ważna czynność.

Dobór frezów i parametrów: Jak zacząć obróbkę drewna i MDF?

Wybór odpowiedniego freza i ustawienie właściwych parametrów obróbki to podstawa. Do drewna i MDF najczęściej używam frezów prostych, dwuostrzowych lub spiralnych. Do grawerowania świetnie nadają się frezy stożkowe. Parametry, takie jak prędkość posuwu (jak szybko frez porusza się w materiale), głębokość cięcia (ile materiału usuwasz za jednym przejściem) i obroty wrzeciona, muszą być dopasowane do materiału i typu freza. Zbyt szybki posuw lub zbyt duża głębokość mogą doprowadzić do złamania freza lub uszkodzenia materiału. Zbyt wolny posuw może spowodować przypalenie materiału. Zacznij od bezpiecznych, konserwatywnych wartości i stopniowo je zwiększaj, obserwując reakcję materiału i jakość obróbki.

Frezowanie na wylot i planowanie stołu roboczego: Najczęstsze wyzwania

Frezowanie na wylot, czyli wycinanie elementów z płyty, to jedno z najczęstszych zadań. Wyzwaniem jest ochrona stołu roboczego. Zawsze używaj podkładki ochronnej (np. cienkiej płyty MDF), która przyjmie ewentualne nacięcia. Inną ważną kwestią jest planowanie stołu roboczego. Jeśli Twój stół wykonany jest z MDF, z czasem może się wypaczyć. Aby zapewnić idealnie płaską powierzchnię, co jakiś czas należy go "splatować" – czyli przejechać po nim frezem o dużej średnicy, usuwając cienką warstwę materiału i tworząc idealnie równą płaszczyznę odniesienia dla Twoich projektów.

Frezowanie wykańczające: Jak uzyskać idealnie gładką powierzchnię?

W kontekście CNC, "szlifowanie" to tak naprawdę frezowanie wykańczające. Aby uzyskać idealnie gładką powierzchnię, która nie wymaga dalszej intensywnej obróbki ręcznej, kluczowe jest użycie odpowiedniego freza i precyzyjnych parametrów. Do wykańczania często stosuje się frezy kuliste (ball nose) lub frezy o małym promieniu naroża, które pozostawiają minimalne ślady narzędzia. Zmniejszenie głębokości kroku (stepover) oraz zwiększenie obrotów wrzeciona przy jednoczesnym zmniejszeniu prędkości posuwu pozwoli na uzyskanie bardzo gładkiej powierzchni. Cierpliwość i eksperymentowanie z parametrami to klucz do osiągnięcia mistrzowskiej precyzji.

Rozwój i inspiracje: Co dalej po zbudowaniu plotera?

Zbudowanie i uruchomienie plotera CNC to dopiero początek przygody. W miarę zdobywania doświadczenia, prawdopodobnie zaczniesz myśleć o ulepszeniach i nowych możliwościach. To naturalny proces, który pozwoli Ci rozwijać swoje umiejętności i poszerzać zakres projektów.

Najczęstsze błędy i jak ich unikać: Lekcje z warsztatu

Wszyscy popełniamy błędy, zwłaszcza na początku. Ja też swoje przeszedłem! Najczęstsze pułapki dla początkujących to brak sztywności konstrukcji, co prowadzi do drgań i niedokładnej obróbki. Pamiętaj, że każdy luz to wróg precyzji. Innym problemem są źle dobrane parametry obróbki – zbyt szybki posuw lub zbyt duża głębokość cięcia to prosta droga do złamania freza lub uszkodzenia materiału. Zawsze zaczynaj od bezpiecznych wartości i stopniowo je zwiększaj. Problemy z elektryką, takie jak luźne połączenia czy niewłaściwe uziemienie, mogą prowadzić do zakłóceń i niestabilnej pracy. Zawsze sprawdzaj połączenia i dbaj o bezpieczeństwo. Moja rada: ucz się na błędach innych, czytaj fora, oglądaj poradniki i nie bój się pytać. Społeczność DIY CNC jest bardzo pomocna!

Możliwości rozbudowy: Montaż lasera, mocniejsze wrzeciono, powiększenie pola roboczego

Twój ploter CNC DIY to platforma, którą możesz nieustannie ulepszać. Jedną z popularnych modyfikacji jest montaż modułu laserowego. Wiele sterowników GRBL obsługuje lasery, co pozwala na grawerowanie i cięcie cienkich materiałów, takich jak papier, skóra czy cienka sklejka. Jeśli poczujesz, że Twoje wrzeciono jest za słabe, możesz zainwestować w mocniejsze wrzeciono, na przykład chłodzone cieczą, co otworzy Ci drogę do obróbki twardszych materiałów z większą wydajnością. Inną opcją jest powiększenie pola roboczego. Dzięki modułowej konstrukcji profili V-Slot, rozbudowa ramy jest stosunkowo prosta i pozwala na obróbkę większych elementów.

Przeczytaj również: Materiały narzędziowe - Czy znasz ich pełen potencjał?

Od hobbystycznej obróbki drewna do frezowania w aluminium: Kiedy warto myśleć o ulepszeniach?

Jeśli Twoje ambicje sięgają dalej niż drewno i MDF, i marzysz o frezowaniu w aluminium lub innych twardych metalach, to jest to moment, w którym warto pomyśleć o poważniejszych ulepszeniach. Obróbka metalu wymaga znacznie większej sztywności konstrukcji, mocniejszego wrzeciona (najlepiej z falownikiem) i precyzyjniejszych prowadnic (np. szynowych). Często wiąże się to również z wymianą pasków zębatych na śruby kulowe, które zapewniają większą precyzję i siłę posuwu. To już wyższy poziom zaawansowania, ale z odpowiednimi modyfikacjami Twój ploter DIY może stać się naprawdę wszechstronną maszyną. Pamiętaj, że każdy krok w rozwoju Twojej maszyny to także krok w rozwoju Twoich umiejętności.
