Tolerancje otworów - H7, ISO 286: Fundament precyzji?

Tolerancje otworów stanowią jeden z fundamentalnych filarów inżynierii precyzyjnej, bez którego współczesna produkcja masowa byłaby niemożliwa. Ten artykuł to kompleksowy przewodnik, który ma na celu dostarczenie inżynierom, technologom, operatorom maszyn oraz studentom kierunków technicznych dogłębnej wiedzy na temat definicji, obowiązujących norm (szczególnie PN-EN ISO 286), interpretacji kluczowych oznaczeń, takich jak H7, a także praktycznych aspektów doboru pasowań i metod obróbki.

Dlaczego precyzyjne tolerancje otworów są fundamentem nowoczesnej inżynierii?

W dzisiejszym świecie, gdzie komponenty maszyn i urządzeń są produkowane w różnych miejscach globu, a następnie składane w jeden funkcjonalny produkt, precyzyjne tolerancje wymiarowe, w tym tolerancje otworów, odgrywają absolutnie kluczową rolę. To właśnie one gwarantują, że każda część będzie pasować do innej, zapewniając niezawodność i wydajność działania całego systemu.

Czym jest zamienność części i dlaczego bez tolerancji byłaby niemożliwa?

Zamienność części to zdolność komponentów do swobodnego zastępowania się nawzajem bez konieczności indywidualnego dopasowywania czy obróbki. Jest to kamień węgielny masowej produkcji i serwisu, umożliwiający wytwarzanie milionów identycznych elementów, które mogą być montowane w dowolnej konfiguracji, a w razie awarii łatwo wymieniane na nowe. Bez tolerancji wymiarowych, każdy otwór i każdy wałek musiałyby być wykonywane z idealną dokładnością, co jest fizycznie niemożliwe i ekonomicznie nieopłacalne. Tolerancje pozwalają na istnienie pewnego, ściśle określonego zakresu wariacji wymiarowych, w którym części nadal zachowują swoją funkcjonalność i zamienność. To właśnie dzięki nim możemy kupić części zamienne do samochodu czy sprzętu AGD i mieć pewność, że będą pasować.

Tolerancja a koszt wykonania – jak znaleźć złoty środek w projekcie?

Z mojego doświadczenia wynika, że jednym z największych wyzwań dla inżynierów jest znalezienie optymalnego kompromisu między wymaganą dokładnością a kosztami produkcji. Im węższa tolerancja, czyli im mniejszy dopuszczalny zakres wariacji wymiarowej, tym droższe staje się wykonanie elementu. Wymaga to lepszych materiałów, bardziej precyzyjnych procesów obróbki (np. szlifowania zamiast wiercenia), droższych narzędzi pomiarowych i bardziej rygorystycznej kontroli jakości, co w konsekwencji prowadzi do wyższych kosztów jednostkowych i większej liczby odrzutów. Dlatego też, jako projektant, zawsze staram się analizować rzeczywiste wymagania funkcjonalne komponentu. Nie ma sensu stosować tolerancji IT5 tam, gdzie wystarczy IT8. Powszechne stosowanie tolerancji H7 dla otworów, o której będziemy mówić szerzej, jest dobrym przykładem takiego złotego środka, często wystarczającego dla wielu zastosowań w budowie maszyn, zapewniającego odpowiednią precyzję przy akceptowalnych kosztach.

Tolerancje otworów od A do Z: Kluczowe pojęcia, które musisz znać

Aby swobodnie poruszać się w świecie tolerancji otworów, niezbędne jest zrozumienie podstawowych pojęć, które stanowią fundament komunikacji technicznej i projektowania. Przyjrzyjmy się im bliżej.

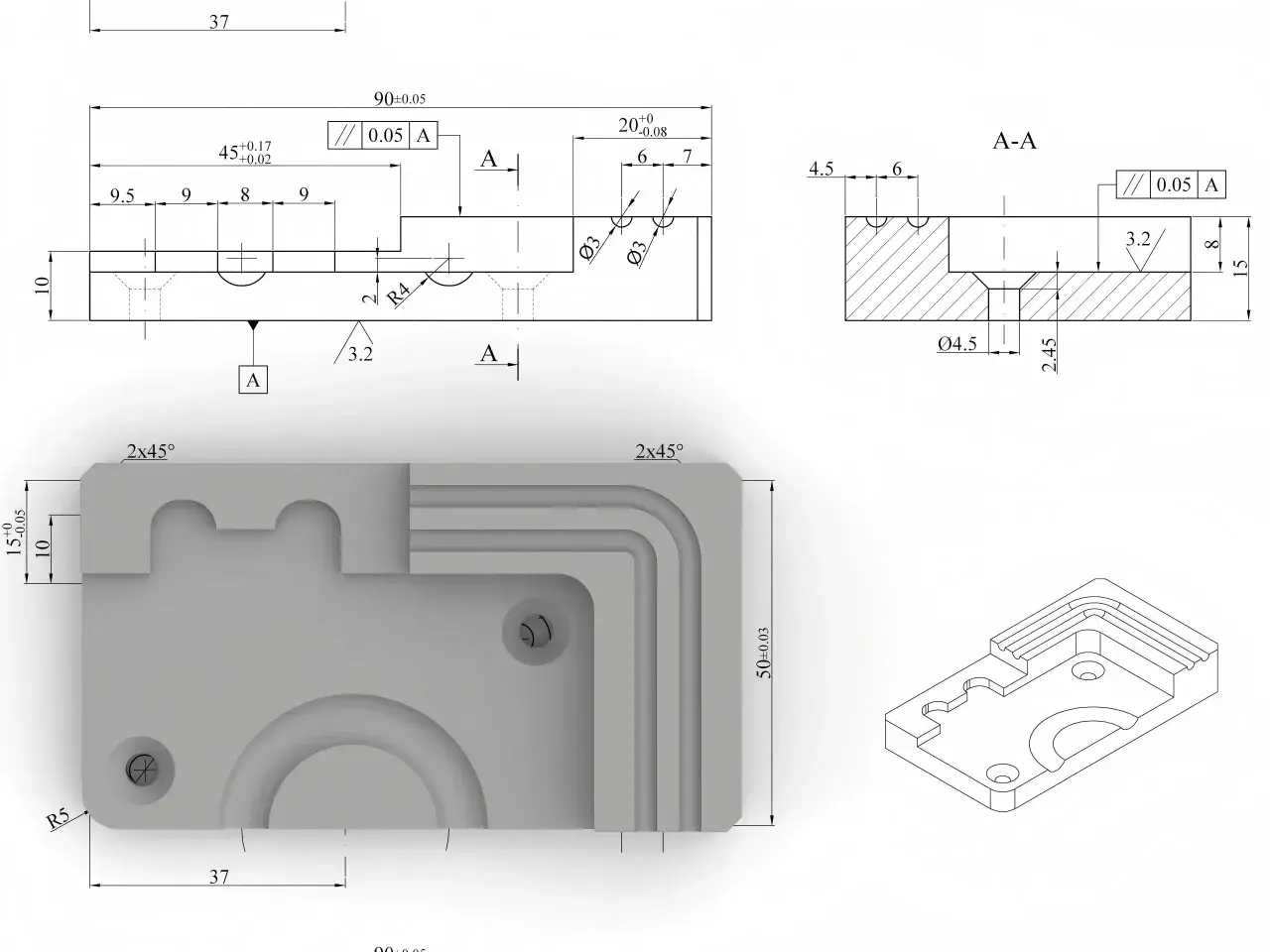

Wymiar nominalny, odchyłki i pole tolerancji – jak poprawnie czytać rysunek techniczny?

Na każdym rysunku technicznym, który zawiera tolerowane wymiary, znajdziemy kilka kluczowych informacji:

• Wymiar nominalny (N): Jest to podstawowy, teoretyczny wymiar elementu, do którego odnoszą się wszystkie odchyłki. Na rysunku jest to zazwyczaj duża liczba, np. Ø50.
• Odchyłki graniczne (ES, EI dla otworów; es, ei dla wałków): Określają one dopuszczalne odchylenia od wymiaru nominalnego.
  • ES (Ecart Supérieur) to górna odchyłka dla otworu.
  • EI (Ecart Inférieur) to dolna odchyłka dla otworu.
  • Analogicznie, es to górna odchyłka dla wałka, a ei to dolna odchyłka dla wałka.
  Odchyłki te mogą być dodatnie, ujemne lub zerowe i zawsze są podawane w milimetrach, często z dużą precyzją (np. +0.025, -0.010).
• Wymiary graniczne: Są to rzeczywiste, dopuszczalne wymiary elementu. Oblicza się je, dodając lub odejmując od wymiaru nominalnego odpowiednie odchyłki graniczne. Na przykład, dla otworu Ø50 z odchyłkami +0.025 i 0.000, wymiary graniczne wynoszą 50.025 mm (górny wymiar graniczny) i 50.000 mm (dolny wymiar graniczny).
• Pole tolerancji (T): Jest to różnica między górnym a dolnym wymiarem granicznym. Określa szerokość zakresu, w którym rzeczywisty wymiar elementu musi się mieścić, aby był zgodny z projektem. Dla otworu Ø50 z odchyłkami +0.025 i 0.000, pole tolerancji wynosi 0.025 mm.

Poprawne odczytanie tych symboli na rysunku technicznym jest pierwszym krokiem do zrozumienia, jak precyzyjnie dany element ma być wykonany.

Zasada stałego otworu (H) – dlaczego jest najczęściej stosowanym standardem w Europie?

W systemie tolerancji i pasowań wyróżnia się dwie główne zasady: zasadę stałego otworu i zasadę stałego wałka. W Europie, a w szczególności w polskiej praktyce inżynierskiej, zasada stałego otworu jest zdecydowanie dominująca. Polega ona na tym, że pole tolerancji otworu jest zawsze stałe i zazwyczaj przyjmuje oznaczenie "H". Oznacza to, że dolna odchyłka otworu (EI) wynosi zero, co sprawia, że minimalny wymiar otworu jest równy jego wymiarowi nominalnemu. Rodzaj pasowania (luźne, mieszane, ciasne) uzyskuje się następnie poprzez odpowiedni dobór tolerancji wałka. Dlaczego "H" jest tak popularne? Przede wszystkim upraszcza to produkcję narzędzi, takich jak rozwiertaki czy sprawdziany. Dla danego wymiaru nominalnego, otwór H zawsze ma tę samą minimalną średnicę, co pozwala na standaryzację narzędzi i zmniejszenie ich różnorodności, a tym samym kosztów. Według materiałów Politechniki Częstochowskiej, zasada stałego otworu jest preferowana ze względu na łatwość wykonania i kontroli otworów.

Różnica między tolerowaniem symetrycznym a asymetrycznym w praktyce.

Sposób rozłożenia pola tolerancji względem wymiaru nominalnego ma praktyczne znaczenie. Wyróżniamy dwa główne typy:

• Tolerowanie symetryczne: Pole tolerancji jest rozłożone równomiernie wokół wymiaru nominalnego. Przykładem może być wymiar 20 ±0.1 mm. Oznacza to, że dopuszczalny zakres wymiarowy wynosi od 19.9 mm do 20.1 mm. Ten typ tolerowania jest często stosowany dla ogólnych wymiarów, gdzie równa odchyłka w obie strony jest akceptowalna.
• Tolerowanie asymetryczne: Pole tolerancji jest rozłożone nierównomiernie względem wymiaru nominalnego. Przykład: 20 +0.1/-0.05 mm. W tym przypadku dopuszczalny zakres to od 19.95 mm do 20.1 mm. Tolerowanie asymetryczne jest używane, gdy jedna strona odchyłki jest bardziej krytyczna dla funkcjonalności elementu niż druga. Na przykład, w przypadku otworu, możemy chcieć mieć pewność, że nigdy nie będzie on za mały, dlatego dolna odchyłka może być zerowa lub bardzo mała, a górna większa.

W praktyce inżynierskiej, wybór między tolerowaniem symetrycznym a asymetrycznym zależy od wymagań funkcjonalnych i technologicznych, a także od przyjętych standardów projektowania.

Norma PN-EN ISO 286: Jak rozszyfrować oznaczenia tolerancji (np. H7, H8)?

Norma PN-EN ISO 286 jest międzynarodowym standardem, który ujednolica system tolerancji i pasowań, zapewniając spójność w projektowaniu i produkcji na całym świecie. Zrozumienie jej zasad jest kluczowe dla każdego, kto pracuje z elementami maszyn.

Litery (E, F, G, H…): Co mówią o położeniu pola tolerancji względem wymiaru nominalnego?

W oznaczeniach tolerancji, takich jak H7, litera (wielka dla otworów, mała dla wałków) wskazuje na położenie pola tolerancji względem linii zerowej, czyli wymiaru nominalnego. To właśnie litera decyduje o tym, czy otwór będzie zawsze większy od wymiaru nominalnego, czy też może być od niego mniejszy. W przypadku otworów, najczęściej spotykamy się z literą H. Oznacza ona, że dolna odchyłka (EI) wynosi zero, co gwarantuje, że otwór nigdy nie będzie mniejszy niż wymiar nominalny. Jest to niezwykle korzystne w zasadzie stałego otworu, ponieważ zapewnia minimalny wymiar, do którego zawsze możemy odnieść wałek. Inne litery, takie jak E, F, G, oznaczają otwory, które będą miały większe odchyłki dodatnie, co sprzyja uzyskiwaniu pasowań luźnych. Litery takie jak P, N, M, oznaczają otwory, które mają odchyłki ujemne, co jest stosowane w pasowaniach ciasnych, choć rzadziej w zasadzie stałego otworu.

Klasy dokładności IT (IT5, IT6, IT7…): Jakiej precyzji wymaga Twój projekt?

Liczba w oznaczeniu tolerancji (np. 7 w H7) odnosi się do klasy dokładności IT (International Tolerance grades). Określa ona szerokość pola tolerancji, a co za tym idzie – stopień precyzji wykonania. Im niższa liczba IT, tym węższe pole tolerancji i tym wyższa wymagana dokładność. Norma PN-EN ISO 286 definiuje 20 klas dokładności, od IT01 do IT18.

Oto przykłady zastosowań dla różnych klas IT:

• IT1-IT4: Bardzo wysoka precyzja, stosowana w produkcji sprawdzianów, przyrządów pomiarowych, elementów optycznych.
• IT5-IT7: Wysoka precyzja, typowa dla łożysk tocznych, elementów maszyn precyzyjnych, wałów korbowych. Tolerancja H7 jest tutaj bardzo powszechna, stanowiąc standard dla wielu precyzyjnych połączeń.
• IT8-IT12: Średnia precyzja, wykorzystywana w ogólnych konstrukcjach maszyn, elementach niekrytycznych, gdzie wymagana jest dobra jakość, ale nie ekstremalna dokładność.
• IT13-IT18: Niska precyzja, dla otworów montażowych, odlewów, elementów spawanych, gdzie funkcjonalność nie jest ściśle związana z wymiarem.

Poniższa tabela podsumowuje klasy IT i ich typowe zastosowania:

Klasa IT	Poziom precyzji	Typowe zastosowania
IT1-IT4	Bardzo wysoka	Sprawdziany, przyrządy pomiarowe, optyka
IT5-IT7	Wysoka	Łożyska, elementy maszyn precyzyjnych (np. H7)
IT8-IT12	Średnia	Ogólne konstrukcje maszyn, elementy niekrytyczne
IT13-IT18	Niska	Otwory montażowe, odlewy, elementy spawane

Praktyczny przykład: Analiza oznaczenia otworu Ø50 H7 krok po kroku.

Rozszyfrowanie oznaczenia tolerancji jest prostsze, niż się wydaje, gdy znamy zasady. Weźmy na warsztat popularny przykład: Ø50 H7.

1. Ø50: To jest wymiar nominalny otworu, wyrażony w milimetrach, czyli 50 mm.
2. H: Litera "H" oznacza, że jest to otwór, dla którego dolna odchyłka graniczna (EI) wynosi zero. To oznacza, że minimalny dopuszczalny wymiar otworu to dokładnie 50.000 mm. Otwór nigdy nie może być mniejszy niż wymiar nominalny.
3. 7: Liczba "7" wskazuje na klasę dokładności IT7. Zgodnie z normą PN-EN ISO 286, dla wymiaru nominalnego 50 mm i klasy IT7, górna odchyłka graniczna (ES) wynosi +0.025 mm.
4. Wymiary graniczne: Na podstawie powyższych danych, otwór Ø50 H7 musi mieścić się w przedziale od 50.000 mm (dolny wymiar graniczny) do 50.025 mm (górny wymiar graniczny).
5. Pole tolerancji: Szerokość pola tolerancji wynosi 0.025 mm (50.025 - 50.000).

Zatem, otwór Ø50 H7 to otwór o wymiarze nominalnym 50 mm, którego rzeczywista średnica musi mieścić się w zakresie od 50.000 mm do 50.025 mm. To pokazuje, jak precyzyjnie norma definiuje dopuszczalne wahania wymiarowe.

Pasowania w praktyce: Jak połączyć otwór z wałkiem, by uzyskać pożądany efekt?

Pasowanie to nic innego jak skojarzenie otworu i wałka o tym samym wymiarze nominalnym. To, jak te dwa elementy będą ze sobą współpracować, zależy od ich wzajemnych pól tolerancji. Dobór odpowiedniego pasowania jest kluczowy dla funkcjonalności całego połączenia, decydując o tym, czy elementy będą się swobodnie obracać, czy będą sztywno połączone.

Pasowanie luźne (np. H7/g6): Kiedy elementy muszą poruszać się względem siebie?

Pasowanie luźne (clearance fit) charakteryzuje się tym, że między otworem a wałkiem zawsze występuje luz, niezależnie od tego, jakie są ich rzeczywiste wymiary w ramach dopuszczalnych tolerancji. Oznacza to, że wałek zawsze będzie mniejszy od otworu. Jest to idealne rozwiązanie dla elementów, które muszą swobodnie poruszać się względem siebie, takich jak wały w łożyskach ślizgowych, prowadnice, sworznie czy elementy wymagające łatwego montażu i demontażu. Luz ten ułatwia również smarowanie. Przykładem jest pasowanie H7/g6. Litera 'g' dla wałka oznacza, że jego pole tolerancji leży poniżej linii zerowej, gwarantując luz z otworem H7.

Pasowanie mieszane (np. H7/k6): Dla połączeń montowanych i demontowanych bez dużych sił.

Pasowanie mieszane (transition fit) to rodzaj pasowania, w którym, w zależności od rzeczywistych wymiarów otworu i wałka, może wystąpić zarówno niewielki luz, jak i niewielki wcisk. Jest to pasowanie pośrednie, stosowane tam, gdzie wymagane jest precyzyjne centrowanie elementów, ale jednocześnie możliwy jest montaż i demontaż bez użycia nadmiernych sił. Przykładami zastosowań są osadzanie kół zębatych na wałach, montaż kołków ustalających, tulei prowadzących. Pasowanie H7/k6 jest typowym przykładem pasowania mieszanego, gdzie pole tolerancji wałka 'k' częściowo zachodzi na pole tolerancji otworu 'H'.

Pasowanie ciasne (np. H7/p6): Kiedy wymagane jest połączenie nierozłączne przenoszące obciążenia?

Pasowanie ciasne (interference fit) charakteryzuje się tym, że między otworem a wałkiem zawsze występuje wcisk. Oznacza to, że wałek jest zawsze większy od otworu. Tworzy to połączenie nierozłączne, które może przenosić znaczne obciążenia, takie jak moment obrotowy czy siły osiowe, bez konieczności stosowania dodatkowych elementów mocujących (np. klinów, śrub). Montaż takiego połączenia często wymaga użycia siły (prasy) lub podgrzewania otworu/chłodzenia wałka (montaż skurczowy). Typowe zastosowania to osadzanie łożysk tocznych na wałach, montaż piast kół, tulei. Pasowanie H7/p6 jest przykładem pasowania ciasnego, gdzie litera 'p' dla wałka oznacza, że jego pole tolerancji leży powyżej linii zerowej, gwarantując wcisk z otworem H7.

Poniższa tabela podsumowuje trzy główne typy pasowań:

Typ Pasowania	Charakterystyka	Typowe Zastosowania	Przykładowe Oznaczenie
Luźne	Zawsze występuje luz	Elementy ruchome, wymagające smarowania, łatwy montaż	H7/g6
Mieszane	Może wystąpić luz lub wcisk	Precyzyjne centrowanie, montaż/demontaż bez dużych sił	H7/k6
Ciasne	Zawsze występuje wcisk	Połączenia nierozłączne, przenoszące obciążenia (moment, siły)	H7/p6

Jak uzyskać wymaganą tolerancję? Przegląd metod obróbki i szlifowania

Osiągnięcie odpowiedniej tolerancji otworu to nie tylko kwestia poprawnego zaprojektowania, ale przede wszystkim właściwego doboru i wykonania procesu obróbki. Różne metody obróbki skrawaniem i wykańczającej pozwalają na uzyskanie różnych klas dokładności i jakości powierzchni.

Wiercenie – kiedy jest wystarczające, a kiedy to tylko obróbka zgrubna?

Wiercenie jest najbardziej podstawową metodą tworzenia otworów w materiale. Wykonuje się je za pomocą wierteł, które usuwają materiał, tworząc otwór o określonej średnicy. Niestety, jest to obróbka zgrubna. Wiercenie charakteryzuje się stosunkowo niską dokładnością wymiarową, typowo w zakresie IT10-IT12, oraz znaczną chropowatością powierzchni. Otwory wiercone często mają również niedoskonałości kształtu, takie jak stożkowatość czy owalność. Wiercenie jest wystarczające, gdy wymagania dotyczące precyzji nie są wysokie, na przykład dla otworów pod śruby, otworów montażowych, które nie pełnią funkcji prowadzących, lub jako pierwszy etap przed dalszą, bardziej precyzyjną obróbką.

Rozwiercanie i wytaczanie: Klucz do osiągnięcia tolerancji H8 i H7.

Gdy wiercenie jest niewystarczające, sięgamy po bardziej precyzyjne metody. Rozwiercanie to obróbka wykańczająca, która polega na powiększaniu i wygładzaniu wstępnie wykonanego otworu (najczęściej wierconego) za pomocą narzędzia zwanego rozwiertakiem. Rozwiercanie znacząco poprawia dokładność wymiarową otworu, jego cylindryczność oraz zmniejsza chropowatość powierzchni, umożliwiając osiągnięcie tolerancji rzędu H8, a nawet H7. Jest to jedna z najczęściej stosowanych metod do uzyskiwania otworów pod pasowania. Wytaczanie natomiast to metoda obróbki, w której narzędzie skrawające wykonuje ruch obrotowy i posuwowy, usuwając materiał z wewnętrznej powierzchni otworu. Wytaczanie jest szczególnie efektywne przy obróbce otworów o większych średnicach, a także wtedy, gdy wymagana jest bardzo wysoka precyzja położenia otworu względem innych elementów, umożliwiając uzyskanie wysokich klas dokładności.

Szlifowanie i honowanie: Metody dla najwyższych klas dokładności (IT6 i węższych).

Dla najwyższych wymagań precyzji i jakości powierzchni stosuje się obróbkę superwykańczającą. Szlifowanie otworów (wewnętrzne) to proces, w którym za pomocą ściernicy usuwa się bardzo małe ilości materiału, uzyskując niezwykle wysoką dokładność wymiarową (często IT6, a nawet IT5) oraz bardzo niską chropowatość powierzchni. Jest to metoda stosowana do obróbki otworów, które muszą współpracować z elementami o bardzo ciasnych tolerancjach, np. w pompach hydraulicznych czy precyzyjnych prowadnicach. Honowanie to jeszcze bardziej precyzyjna metoda obróbki wykańczającej, polegająca na usuwaniu materiału za pomocą specjalnych narzędzi ściernych (honownic), które wykonują ruchy obrotowo-posuwowe. Honowanie pozwala na uzyskanie niemal idealnej cylindryczności, bardzo niskiej chropowatości powierzchni i precyzyjnych wymiarów, często w zakresie IT5 i węższych. Jest powszechnie stosowane w produkcji cylindrów silników, tulei hydraulicznych i innych elementów, gdzie wymagana jest perfekcyjna jakość powierzchni i dokładność kształtu.

Wpływ obróbki na chropowatość powierzchni – jak to się ma do tolerancji wymiarowej?

Istnieje ścisła zależność między metodą obróbki, uzyskaną tolerancją wymiarową a chropowatością powierzchni (Ra). Zasadniczo, im wyższa wymagana precyzja wymiarowa (czyli im węższa tolerancja IT), tym niższa musi być chropowatość powierzchni. Powierzchnie o wysokiej chropowatości mają nieregularne mikro-nierówności, które mogą wpływać na rzeczywiste pasowanie, prowadzić do szybszego zużycia, utrudniać smarowanie i zmniejszać trwałość połączenia. Dlatego też, aby osiągnąć tolerancje IT7 czy IT6, nie wystarczy tylko uzyskać odpowiedni wymiar, ale także zapewnić niską chropowatość. Na przykład, wiercenie może dać Ra rzędu 6.3-12.5 µm, podczas gdy rozwiercanie obniża ją do 1.6-3.2 µm. Szlifowanie pozwala na uzyskanie Ra 0.4-0.8 µm, a honowanie nawet poniżej 0.1 µm. Wybór metody obróbki musi zatem uwzględniać zarówno wymagania wymiarowe, jak i powierzchniowe, aby zapewnić optymalną funkcjonalność i trwałość elementu.

Najczęstsze błędy przy doborze i wykonywaniu otworów tolerowanych i jak ich unikać

Pomimo ugruntowanej wiedzy i dostępnych norm, w praktyce inżynierskiej wciąż zdarzają się błędy, które mogą prowadzić do problemów z funkcjonalnością, kosztami lub jakością. Skupmy się na kilku najczęstszych.

Błąd #1: Zbyt wąska tolerancja a niepotrzebny wzrost kosztów produkcji.

Jednym z najpowszechniejszych błędów, z którym się spotykam, jest nadmierne zawężanie tolerancji przez projektantów. Często wynika to z ostrożności lub braku pełnego zrozumienia rzeczywistych wymagań funkcjonalnych. Niestety, wybór zbyt wąskiej tolerancji, np. H6 zamiast wystarczającego H7, prowadzi do niepotrzebnego wzrostu kosztów produkcji. Wymaga to droższych maszyn, bardziej skomplikowanych procesów obróbki, częstszej kontroli i większej liczby odrzutów. Moja rada jest prosta: zawsze należy dokładnie analizować, jaka precyzja jest faktycznie niezbędna do prawidłowego funkcjonowania komponentu. Zastosowanie najszerszej możliwej tolerancji, która spełnia wszystkie wymagania, jest kluczem do optymalizacji kosztów i efektywności produkcji. Jak podkreślają materiały Politechniki Częstochowskiej, racjonalny dobór tolerancji jest podstawą ekonomicznej produkcji.

Błąd #2: Pomijanie wpływu temperatury podczas pomiarów kontrolnych.

W przypadku precyzyjnych pomiarów, zwłaszcza tych dotyczących wąskich tolerancji, pomijanie wpływu temperatury może prowadzić do poważnych błędów. Standardowa temperatura odniesienia dla pomiarów metrologicznych wynosi 20°C. Elementy metalowe rozszerzają się lub kurczą wraz ze zmianami temperatury. Różnica kilku stopni Celsjusza może spowodować, że wymiar, który w temperaturze 20°C mieściłby się w tolerancji, poza nią już nie będzie. Konsekwencje mogą być dwojakie: błędne odrzucanie dobrych części (jeśli mierzymy w niższej temperaturze) lub, co gorsza, akceptowanie wadliwych części (jeśli mierzymy w wyższej temperaturze). Zawsze należy dążyć do tego, aby pomiary były wykonywane w kontrolowanej temperaturze lub, jeśli to niemożliwe, korygować wyniki pomiarów o współczynnik rozszerzalności cieplnej materiału.

Przeczytaj również: Wiertła do stali hartowanej - Jak wiercić skutecznie i bez błędów?

Błąd #3: Niewłaściwy dobór narzędzi i parametrów obróbki do wymaganego IT.

Osiągnięcie konkretnej klasy dokładności IT i odpowiedniej chropowatości powierzchni wymaga precyzyjnego doboru narzędzi skrawających, parametrów obróbki (takich jak prędkość skrawania, posuw, głębokość skrawania) oraz chłodziw. Niewłaściwy dobór wiertła, rozwiertaka czy parametrów pracy maszyny może skutkować nieosiągnięciem wymaganej tolerancji, nadmierną chropowatością, uszkodzeniem narzędzi, a nawet samego obrabianego elementu. Na przykład, próba uzyskania tolerancji H7 za pomocą samego wiercenia jest z góry skazana na niepowodzenie. Podobnie, zbyt duży posuw podczas rozwiercania może doprowadzić do owalności otworu lub jego nadwymiaru. Kluczowe jest zrozumienie możliwości poszczególnych metod obróbki i staranne planowanie procesu technologicznego, uwzględniające wszystkie czynniki wpływające na jakość i precyzję wykonania.
