W instalacji HVAC to przewody decydują, czy powietrze trafi tam, gdzie trzeba, z jakim oporem i bez niepotrzebnych strat. Sam kanał powietrzny nie załatwia sprawy sam z siebie; liczą się przekrój, szczelność, materiał, izolacja i sposób prowadzenia trasy. Poniżej wyjaśniam, jak działa taki element, jakie są jego najważniejsze odmiany i na co zwrócić uwagę przy doborze do domu, hali albo warsztatu.
Najważniejsze rzeczy o przewodach wentylacyjnych
- Przewody w HVAC transportują, rozdzielają i stabilizują przepływ powietrza, ale każdy zakręt i każda nieszczelność podnosi opory.
- Najczęściej stosuje się kanały okrągłe, prostokątne, elastyczne oraz izolowane, a wybór zależy od miejsca montażu i wymagań instalacji.
- W Polsce przy odbiorze instalacji liczy się szczelność zgodna z odpowiednimi normami, bo to ona mocno wpływa na wydajność i koszty pracy systemu.
- W warsztatach i zakładach metalowych szczególnie ważne są gładkie ścianki, łatwe czyszczenie i odporność na pył, dym lub mgłę olejową.
- Elastyczne odcinki sprawdzają się głównie jako krótkie połączenia końcowe, a nie jako główny ciąg instalacji.

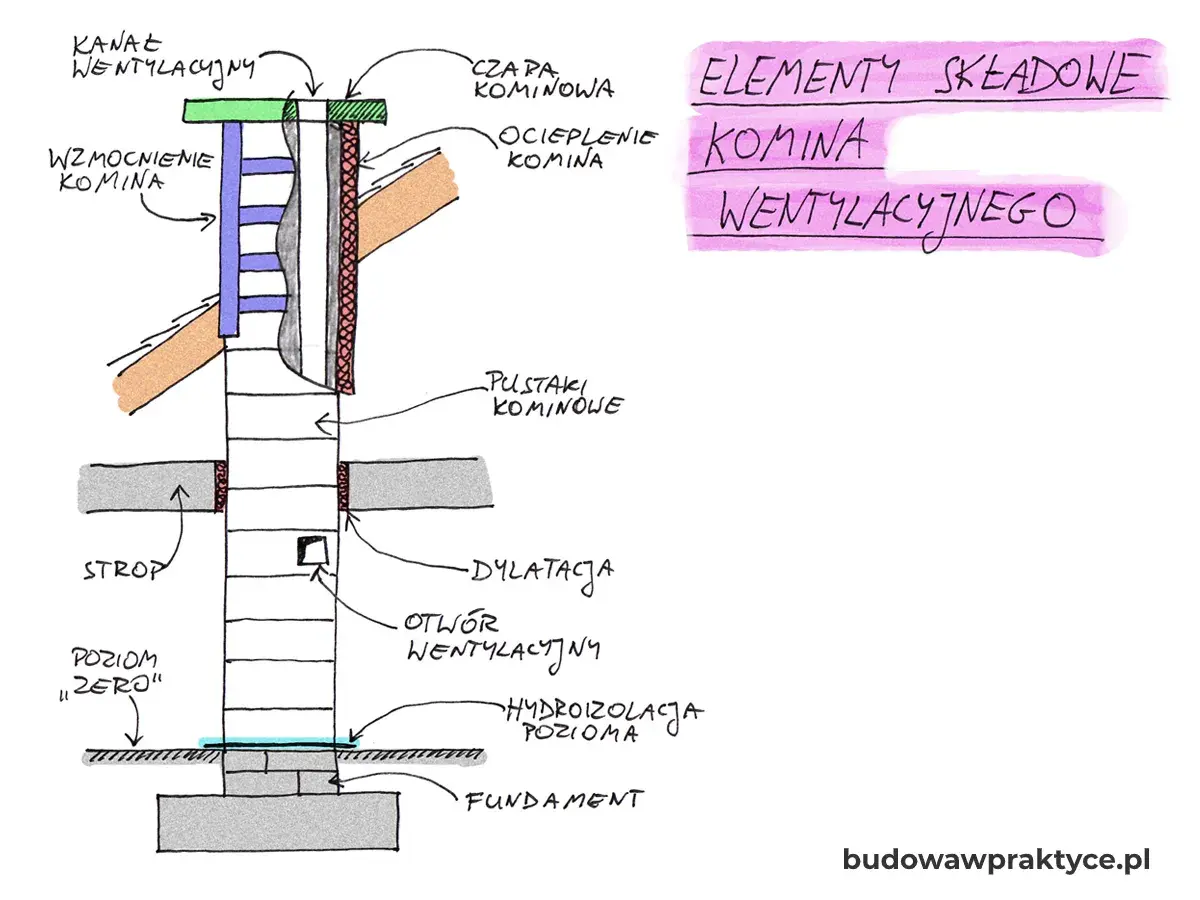

Jak działa przewód w instalacji HVAC
Patrzę na taki układ jak na system transportu medium gazowego. Powietrze ma swoją bezwładność, tarcie i opory miejscowe, więc każdy odcinek instalacji działa trochę jak element układu pneumatycznego: zmienia prędkość, ciśnienie i rozkład przepływu. Jeśli trasa jest źle zaprojektowana, centrala pracuje ciężej, a najdalsze nawiewniki albo odciągi dostają mniej powietrza, niż przewidział projekt.
W praktyce przewody pełnią kilka ról naraz: transportują powietrze, rozdzielają je na strefy, pomagają utrzymać wymagane ciśnienie i współpracują z filtracją, tłumieniem hałasu oraz automatyką. W dobrze wykonanej instalacji nie widać tego od razu, ale czuć efekt: równy nawiew, stabilny wywiew i brak przeciążeń wentylatora. To właśnie dlatego tak często powtarzam, że o jakości systemu nie decyduje sama centrala, tylko cała sieć kanałów.
W środowisku przemysłowym, zwłaszcza w obróbce metalu, dochodzi jeszcze jeden temat: odprowadzanie pyłu, dymu i mgły olejowej. Tam przewód nie jest już tylko „rurociągiem dla powietrza”, ale elementem BHP, który ma chronić ludzi, maszyny i jakość pracy. To prowadzi prosto do pytania o rodzaje kanałów i ich zastosowanie.
Jakie rodzaje przewodów stosuje się najczęściej
Tu wybór nie sprowadza się do estetyki. Kształt i konstrukcja kanału wpływają na opory przepływu, miejsce potrzebne na montaż i łatwość serwisowania. W praktyce najczęściej spotyka się kilka rozwiązań, z których każde ma swoje sensowne zastosowanie.
| Rodzaj | Gdzie sprawdza się najlepiej | Największe zalety | Ograniczenia |
|---|---|---|---|
| Okrągły | Główne ciągi nawiewne i wywiewne, instalacje o wyższej sprawności | Niższe opory, łatwiejsze uszczelnienie, dobra sztywność | Wymaga miejsca na trasę i przejścia przez przegrody |
| Prostokątny | Miejsca o ograniczonej wysokości, prowadzenie pod stropem, obiekty techniczne | Łatwiej go „wcisnąć” w ciasną przestrzeń, daje dużą elastyczność projektową | Więcej połączeń i większa wrażliwość na błędy montażowe |
| Elastyczny | Krótkie podłączenia końcowe, ostatni odcinek do anemostatu lub urządzenia | Szybki montaż, kompensacja niewielkich przesunięć | Nie nadaje się na długie trasy, zwiększa opory i łatwiej go zagiąć |
| Izolowany | Na zewnątrz budynku, w strefach chłodnych i tam, gdzie grozi kondensacja | Ogranicza straty ciepła i wykraplanie pary wodnej | Jest większy i droższy od zwykłego przewodu |
| Chemoodporny lub z tworzyw | Agresywne środowiska, laboratoria, niektóre procesy przemysłowe | Odporność na korozję i wybrane związki chemiczne | Nie każdy materiał nadaje się do wysokiej temperatury lub dużych obciążeń mechanicznych |
| EPP lub kauczukowy | Nowoczesna wentylacja bytowa, systemy o dobrych parametrach izolacyjnych | Wysoka termoizolacyjność, niższa masa, prostszy montaż | Nie każda aplikacja przemysłowa będzie dla nich odpowiednia |
Największy błąd, jaki widzę w praktyce, to traktowanie elastycznego odcinka jak zamiennika całej instalacji. On ma pomagać na końcu trasy, a nie udawać magistralę. Gdy tę zasadę się pominie, system szybko traci wydajność, a hałas i opory rosną razem z długością przewodu.
Z czego wykonuje się kanały i kiedy materiał ma znaczenie
Materiał warto dobierać nie według ceny za metr, tylko według warunków pracy. W zwykłej wentylacji budynkowej często wygrywa stal ocynkowana, bo jest sztywna, stosunkowo trwała i dobrze znosi standardowy montaż. W halach metalowych, spawalniach i obszarach technicznych dobrze sprawdza się też stal kwasoodporna, zwłaszcza tam, gdzie pojawia się wilgoć, środki chemiczne albo podwyższona agresywność środowiska.
Jeżeli instalacja pracuje na zewnątrz albo przechodzi przez zimne strefy, przewody izolowane stają się prawie obowiązkowe. W praktyce między warstwami zwykle znajduje się wełna mineralna, a grubość izolacji bywa dobierana w szerokim zakresie, nawet od 25 do 150 mm, zależnie od zastosowania. To ogranicza straty energii i zmniejsza ryzyko kondensacji, czyli wykraplania się wody na powierzchni kanału.
Tworzywa sztuczne, elementy chemoodporne oraz rozwiązania z EPP mają sens tam, gdzie liczy się odporność na korozję, dobre własności izolacyjne albo łatwość dopasowania do konkretnego układu. Z kolei w środowisku produkcyjnym z pyłem i opiłkami najważniejsza staje się łatwość czyszczenia oraz odporność mechaniczna. Właśnie dlatego w zakładach metalowych nie patrzę tylko na materiał, ale też na to, czy powierzchnia wewnętrzna pozostaje gładka i czy instalację da się później sensownie serwisować.
To dobry moment, żeby przejść od samego tworzywa do parametrów, które naprawdę decydują o tym, czy system działa sprawnie, czy tylko wygląda na poprawnie zmontowany.
Co naprawdę decyduje o wydajności i szczelności
W dobrze dobranej instalacji nie chodzi wyłącznie o średnicę czy estetykę prowadzenia. Ja zwykle zaczynam od czterech pytań: ile powietrza trzeba przetłoczyć, jak długi jest ciąg, ile jest załamań i czy układ będzie łatwy do utrzymania. Dopiero potem schodzę do szczegółów wykonawczych.
- Szczelność - nieszczelny system traci wydajność już na etapie przesyłu, a wentylator musi pracować mocniej. W praktyce odnosi się to do wymagań normowych dla przewodów okrągłych i prostokątnych, dlatego klasa szczelności nie jest detalem, tylko parametrem eksploatacyjnym.
- Przekrój - zbyt mały powoduje wzrost prędkości powietrza, hałas i spadek ciśnienia. Zbyt duży podnosi koszt materiału i montażu, więc chodzi o równowagę, nie o „im większy, tym lepszy”.
- Kolana i zwężki - każdy element miejscowy zwiększa opory. Łagodne łuki działają lepiej niż ostre załamania, bo przepływ nie rozbija się tak gwałtownie.
- Izolacja - potrzebna tam, gdzie kanał przechodzi przez zimne strefy, dach albo przestrzeń nieogrzewaną. Bez niej można stracić część energii i doprowadzić do wykraplania wilgoci.
- Gładkość wnętrza - w systemach odpylania i odciągu zanieczyszczeń ma ogromne znaczenie, bo pył łatwiej osadza się na chropowatych ściankach.
- Dostęp do czyszczenia - jeśli instalacji nie da się serwisować, po kilku miesiącach zaczyna pracować gorzej, nawet jeśli projekt był poprawny na papierze.
W dokumentacji technicznej i odbiorach instalacji spotyka się odniesienia do norm PN-EN 12237 dla kanałów okrągłych oraz PN-EN 1507 dla prostokątnych. Z mojego doświadczenia najwięcej problemów robi nie jeden spektakularny błąd, tylko suma drobiazgów: za dużo kolan, za długi ciąg, źle dobrane redukcje i brak izolacji w newralgicznych miejscach. To właśnie te rzeczy najłatwiej potem słychać, czuć i mierzyć na przepływie.
Gdzie te przewody są szczególnie ważne w warsztacie i przemyśle metalowym
Na stronie poświęconej warsztatom i BHP nie sposób pominąć środowisk, w których powietrze naprawdę bywa zanieczyszczone. W halach spawalniczych, szlifierniach, przy obróbce skrawaniem i w strefach z mgłą olejową przewody wentylacyjne odpowiadają nie tylko za komfort, ale też za bezpieczeństwo pracy. W takich miejscach źle zaprojektowany odciąg jest po prostu złą decyzją eksploatacyjną.
Przy odciągu pyłów i dymów liczy się kilka rzeczy naraz. Po pierwsze, krótka i możliwie prosta trasa - długie ciągi obniżają prędkość powietrza i zwiększają ryzyko odkładania się pyłu. Po drugie, łagodne łuki zamiast ostrych zmian kierunku, bo przepływ zachowuje się wtedy stabilniej. Po trzecie, gładka powierzchnia wewnętrzna, która ogranicza przywieranie cząstek. To dlatego modułowe systemy odpylania często stawia się właśnie na prostych, szczelnych odcinkach i zgrzewanych albo spawanych połączeniach.
W praktyce warsztatowej bardzo dobrze widać też różnicę między „wentylacją ogólną” a odciągiem miejscowym. Ta pierwsza ma poprawiać warunki w całej hali, druga ma łapać zanieczyszczenie tuż przy źródle. Jeśli ktoś miesza te dwa zadania w jednym układzie, zwykle przegrywa na obu frontach: i przy jakości powietrza, i przy kosztach pracy systemu.
Dlatego przy projektach dla branży metalowej patrzę nie tylko na średnice, ale też na możliwość późniejszego czyszczenia, odporność na ścieranie oraz wygodę rozbudowy. Dobry przewód ma pomagać obsłudze, a nie ją komplikować.
Jak dobrać instalację, żeby nie przepłacić i nie stracić przepływu
Jeżeli miałbym sprowadzić dobór do kilku kroków, zrobiłbym to właśnie tak:
- Najpierw określam, co dokładnie transportuję - czyste powietrze nawiewne, powietrze wywiewane, pył, dym spawalniczy, mgłę olejową czy mieszaninę zanieczyszczeń.
- Potem sprawdzam trasę - czy przewód idzie przez strefę ogrzewaną, nieogrzewaną, techniczną czy zewnętrzną.
- Następnie dobieram przekrój do wydatku i akceptowalnych oporów, zamiast zaczynać od tego, co akurat jest najtańsze w katalogu.
- Ustalam klasę szczelności i rodzaj połączeń, bo to wpływa na realną sprawność systemu.
- Na końcu planuję izolację, rewizje i dostęp serwisowy, żeby instalacja dała się utrzymać także po uruchomieniu.
W warsztacie metalowym priorytetem będzie zwykle trwałość i czyszczenie, w biurze lub obiekcie usługowym - cisza i kompaktowy montaż, a w instalacji zewnętrznej - izolacja oraz odporność na warunki pogodowe. To nie są drobne różnice. Zmieniają cały sens doboru. Dobrze dobrany przewód nie tylko przenosi powietrze, ale też oszczędza energię, ogranicza hałas i zmniejsza liczbę interwencji serwisowych.
Na montażu najwięcej psują drobiazgi, nie sam projekt
Jeżeli mam wskazać miejsca, w których instalacje przegrywają najczęściej, to nie są to „wielkie wpadki”, tylko powtarzalne drobiazgi. Zbyt wiele kolan, za długie odcinki elastyczne, brak uszczelnień, pośpiech przy przejściach przez przegrody i brak miejsca na czyszczenie potrafią zepsuć nawet przyzwoity projekt.
- Nie używaj długich odcinków elastycznych jako głównych magistrali.
- Unikaj ostrych zmian kierunku tam, gdzie możesz zastosować łagodny łuk.
- Uszczelniaj połączenia od początku, a nie dopiero po pojawieniu się strat.
- Nie odkładaj izolacji na później, zwłaszcza przy przejściach przez zimne strefy.
- Zostaw dostęp do rewizji i czyszczenia, bo każda instalacja z czasem wymaga serwisu.
Jeśli traktuje się instalację jak element technologiczny, a nie tylko „rurę z powietrzem”, efekt jest po prostu lepszy. Dobrze zaprojektowany i wykonany układ kanałów działa cicho, szczelnie i przewidywalnie, a to w praktyce oznacza mniej awarii, niższe koszty i bezpieczniejsze warunki pracy. Właśnie taki standard ma sens zarówno w nowoczesnym HVAC, jak i w wymagających przestrzeniach przemysłowych.
