Dobrze zaprojektowany system sprężonego powietrza decyduje nie tylko o tym, czy narzędzia pracują równo, ale też o kosztach energii, jakości obróbki i liczbie przestojów. W praktyce liczą się nie tylko sprężarka i zbiornik, lecz także osuszanie, filtracja, rurociągi oraz bezpieczne odprowadzenie kondensatu. Poniżej rozkładam temat na konkretne elementy i pokazuję, jak dobrać je do warsztatu, hali lub linii automatyki.
Najważniejsze rzeczy, które warto zapamiętać
- Najpierw określ przepływ, ciśnienie i wymaganą jakość powietrza, a dopiero potem dobieraj sprzęt.
- Sprężarka bez zbiornika, osuszacza i filtracji zwykle działa drożej i mniej stabilnie, niż sugeruje tabliczka znamionowa.
- Największe straty robią nieszczelności, zbyt wysokie ciśnienie i źle poprowadzone rurociągi.
- W warsztatach metalowych bardzo często wystarcza 5–6 bar na punkcie poboru, ale magistrala zwykle wymaga większego zapasu.
- Kondensat trzeba odprowadzać kontrolowanie, a nie „na oko”, bo wraz z wodą wyciąga z układu olej i brud.
- Do instalacji nie wybieram PVC ani CPVC, bo w sprężonym powietrzu ryzyko kruchego pęknięcia jest po prostu zbyt duże.

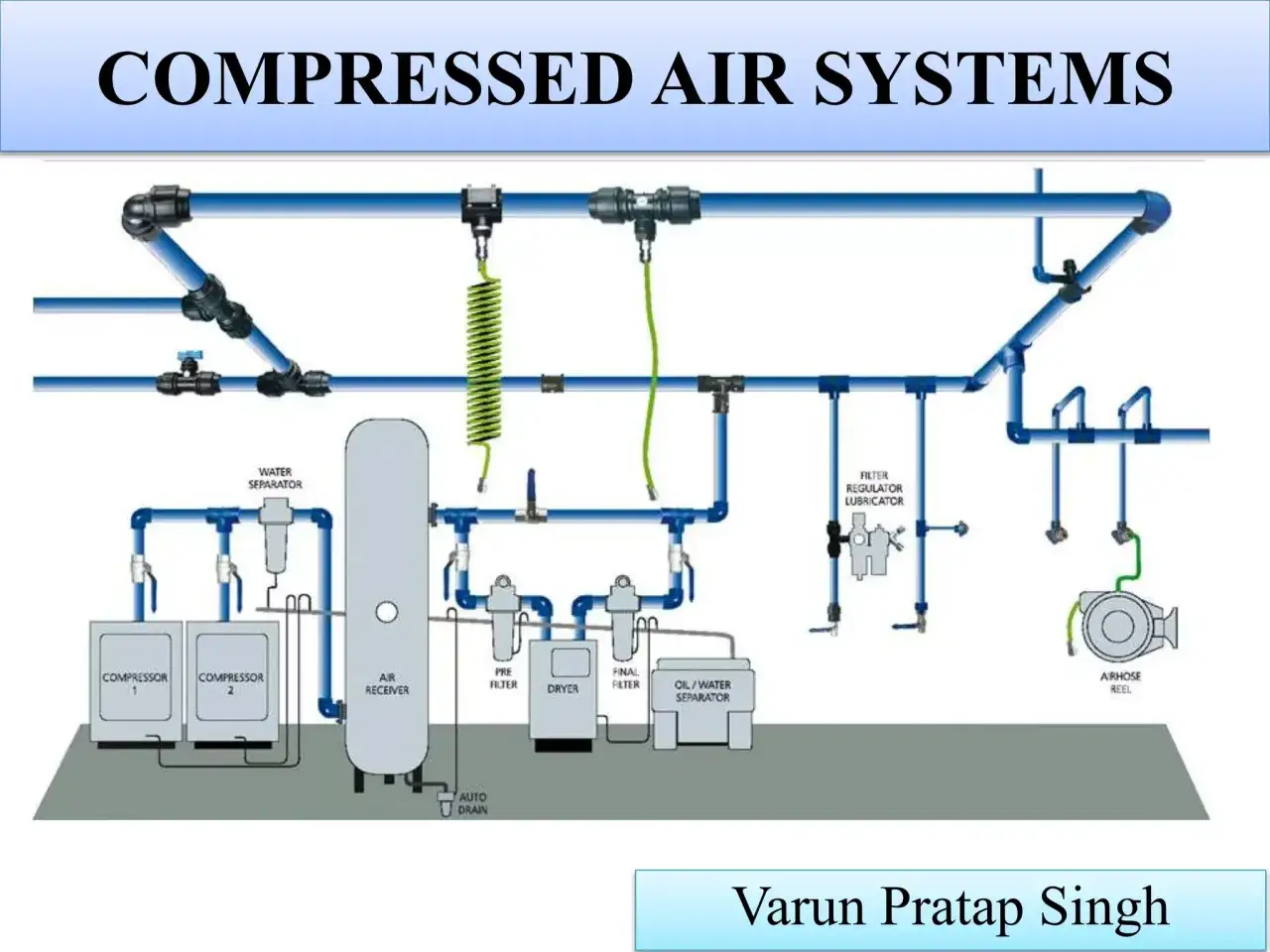

Z czego składa się dobrze zaprojektowany układ
Jeśli mam uporządkować temat od podstaw, zaczynam od jednej rzeczy: sprężarka nie jest całym układem, tylko jego początkiem. Dopiero połączenie kilku elementów daje instalację, która działa stabilnie, nie zalewa linii wodą i nie zmusza operatorów do ciągłego „podkręcania” ciśnienia.
| Element | Za co odpowiada | Na co zwracam uwagę |
|---|---|---|
| Sprężarka | Wytwarza sprężone powietrze | Wydajność, cykl pracy, hałas, sposób regulacji |
| Chłodnica końcowa i separator | Obniżają temperaturę i oddzielają część wody | Skuteczność odprowadzania kondensatu |
| Zbiornik ciśnieniowy | Buforuje chwilowe skoki poboru | Pojemność, dopuszczalne ciśnienie, armatura bezpieczeństwa |
| Osuszacz | Usuwa wilgoć z powietrza | Typ osuszacza, punkt rosy, spadek ciśnienia |
| Filtry | Wyłapują cząstki stałe, aerozole i resztki oleju | Klasa filtracji i koszty wymiany wkładów |
| Rurociąg główny | Rozprowadza powietrze po zakładzie | Średnica, układ pętli, materiał, spadki ciśnienia |
| Reduktory i punkty poboru | Dają właściwe ciśnienie przy maszynie | Stabilność, szybkozłącza, odcięcie serwisowe |
| Spusty kondensatu | Usuwają wodę z kluczowych punktów instalacji | Automatyka spustu i regularna kontrola działania |
W praktyce to właśnie zestaw tych elementów, a nie sama moc silnika, przesądza o tym, czy instalacja jest cicha, sucha i przewidywalna. Kiedy masz już obraz całości, łatwiej zrozumieć, jak powietrze zachowuje się po wyjściu ze sprężarki i dlaczego na końcu linii bywa go „mniej”, niż pokazuje manometr przy maszynie.

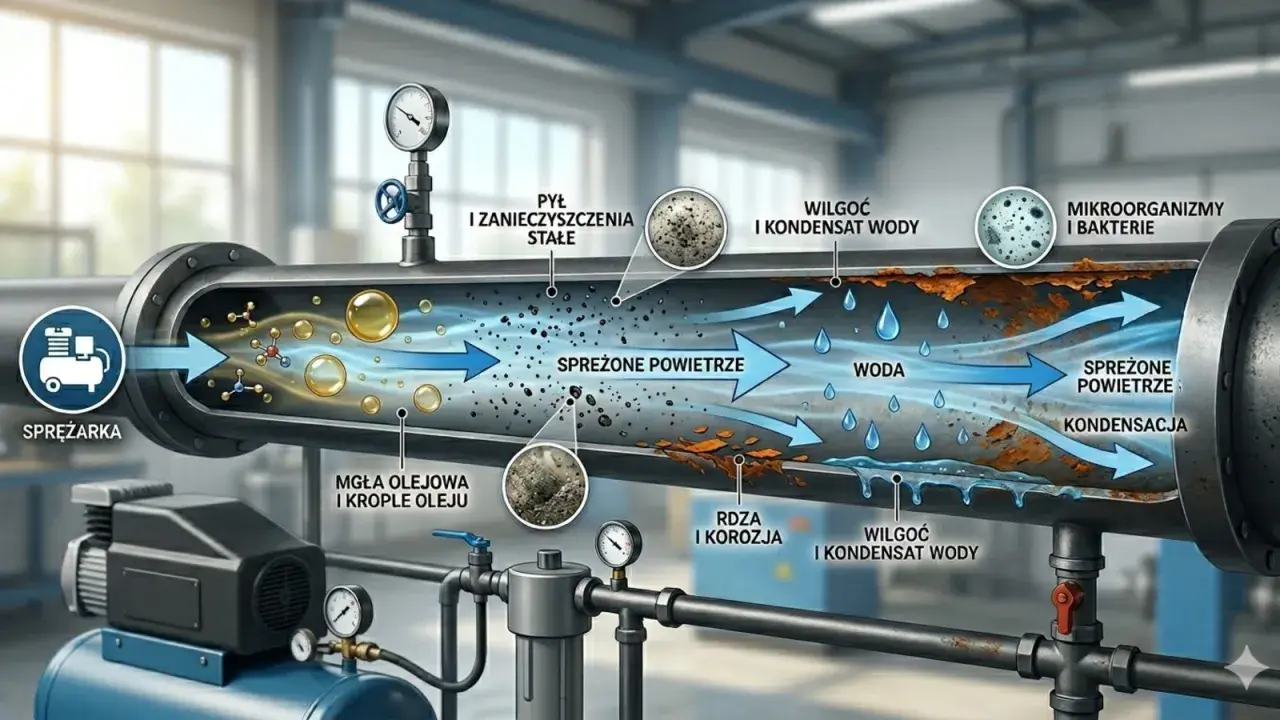

Jak powietrze płynie przez instalację i gdzie najczęściej ginie ciśnienie
Droga od sprężarki do narzędzia wygląda prosto tylko na papierze. W rzeczywistości powietrze jest gorące, wilgotne i podatne na duże straty na każdym słabym elemencie układu. Ja zawsze patrzę na tę drogę etapami:
- Powietrze zostaje zassane przez filtr wlotowy i sprężone do wymaganego ciśnienia.
- Po sprężeniu mocno rośnie jego temperatura, więc potrzebne jest chłodzenie.
- W chłodnicy końcowej część pary wodnej skrapla się i trzeba ją odprowadzić.
- Zbiornik wyrównuje chwilowe skoki poboru i ogranicza częste załączanie sprężarki.
- Osuszacz usuwa wilgoć, a filtry poprawiają czystość powietrza.
- Rurociąg prowadzi powietrze do punktów poboru, gdzie reduktor ustawia ciśnienie właściwe dla narzędzia lub maszyny.
Najczęstszy błąd polega na traktowaniu zbiornika jako magazynu „na wszelki wypadek”. Jego główna rola jest inna: ma stabilizować układ, łagodzić skoki zużycia i odciążać sprężarkę. Jeśli w instalacji brakuje miejsca na chłodzenie i kondensat, zbiornik sam tego nie naprawi.
Warto też pamiętać, że jakość powietrza nie sprowadza się wyłącznie do „suchego albo mokrego”. Jak podaje Festo, ISO 8573-1 opisuje czystość w trzech obszarach: cząstkach stałych, wodzie i oleju. W praktyce inne wymagania ma klucz udarowy w warsztacie, a inne układ sterowania albo lakiernia.
Stąd prosta zasada: im bardziej wrażliwy proces, tym bardziej opłaca się inwestować w osuszanie i filtrację już na etapie projektu. To prowadzi wprost do pytania, jak dobrać sprężarkę i zabezpieczenia do rzeczywistego obciążenia.
Jak dobrać sprężarkę, zbiornik i osuszanie do rzeczywistego poboru
W doborze nie zaczynam od marki ani od ceny katalogowej. Zaczynam od trzech danych: maksymalnego przepływu, wymaganego ciśnienia na punkcie poboru i czasu pracy w ciągu dnia. Dopiero na tej podstawie widać, czy instalacja ma być warsztatowa, produkcyjna czy mieszana.
Który typ sprężarki ma sens
| Typ sprężarki | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Tłokowa | Praca przerywana, mniejszy warsztat, krótkie cykle poboru | Niższy koszt wejścia, prosta konstrukcja | Głośniejsza, bardziej pulsacyjna, słabsza przy długiej pracy ciągłej |
| Śrubowa | Wydajna produkcja, dłuższa praca w ciągu dnia, stabilny pobór | Równy przepływ, dobre rozwiązanie do obciążenia ciągłego | Wyższy koszt zakupu i serwisu niż przy tłokowej |
| Bezolejowa | Procesy bardzo wrażliwe na zanieczyszczenia olejem | Minimalizuje ryzyko zanieczyszczeń w torze powietrza | Zwykle droższa i bardziej wymagająca w zakupie |
W warsztacie metalowym często wygrywa układ śrubowy, jeśli powietrze jest potrzebne przez większą część dnia. Przy pracy dorywczej, kiedy używasz pneumatyki tylko okresowo, tłokowa nadal bywa rozsądnym wyborem. Nie warto przewymiarowywać sprzętu „na zapas”, bo płacisz wtedy zarówno za zakup, jak i za późniejsze straty energii.
Jeśli chodzi o ciśnienie, praktyka jest bardziej przyziemna, niż wielu osobom się wydaje. Według Festo wiele siłowników pneumatycznych pracuje normalnie przy 5–6 bar, a do 8 bar można je zwykle podnieść bez zmiany koncepcji układu. To dobrze pokazuje, że na punktach poboru liczy się rozsądny zapas, a nie rekordowy odczyt na kompresorze.
Jaki osuszacz wybrać
| Typ osuszacza | Kiedy go wybieram | Co daje | Na co uważać |
|---|---|---|---|
| Ziębniczy | Typowe zastosowania warsztatowe i produkcyjne | Stabilne, suche powietrze przy umiarkowanych wymaganiach | Nie zastąpi głębokiego osuszania tam, gdzie warunki są bardzo trudne |
| Adsorpcyjny | Procesy wrażliwe na wilgoć, niska temperatura otoczenia, bardzo suchy tor powietrza | Bardzo niski punkt rosy | Wyższy koszt i bardziej wymagająca eksploatacja |
| Membranowy | Mniejsze przepływy i lokalne punkty poboru | Kompaktowe rozwiązanie bez dużej infrastruktury | Ograniczona wydajność przy większych instalacjach |
W praktyce warsztatowej najczęściej wystarcza osuszacz ziębniczy, zwłaszcza jeśli celem jest ochrona narzędzi, zaworów i przewodów przed wodą kondensacyjną. Gdy jednak w grę wchodzi malowanie, precyzyjna automatyka albo praca w chłodnym, wilgotnym otoczeniu, trzeba myśleć szerzej niż tylko o podstawowym osuszaniu.
To właśnie jakość powietrza i dopasowanie osprzętu decydują, czy cały układ działa przewidywalnie, czy tylko „na papierze”. Następny krok to rurociągi, bo tam najczęściej ucieka ciśnienie, za które później płaci się rachunkiem za prąd.
Jak prowadzić rurociągi, żeby nie tracić ciśnienia
Tu różnica między dobrym a słabym projektem jest bardzo namacalna. Możesz mieć sensowną sprężarkę, a i tak kończyć z niestabilnym ciśnieniem przy maszynie, jeśli magistrala jest za wąska, ma za dużo załamań albo została poprowadzona tak, że zbiera wodę zamiast ją odprowadzać.
Przeczytaj również: Spawanie ocynku migomatem - Jak to zrobić dobrze i bezpiecznie?
Pętla pierścieniowa zamiast ślepego odgałęzienia
W większych warsztatach i halach najlepiej sprawdza się układ pierścieniowy, bo powietrze może dopłynąć do punktu poboru z dwóch stron. Dzięki temu spadki ciśnienia są mniejsze, a pojedynczy odcinek nie staje się wąskim gardłem całej instalacji. Przy prostych, krótkich trasach można oczywiście zrobić układ liniowy, ale trzeba wtedy pilnować średnic i długości odcinków dużo staranniej.
Odgałęzienia do stanowisk biorę z góry magistrali, a nie z jej dolnej części. To drobiazg, który w praktyce robi różnicę, bo ogranicza zasysanie skroplin. W punktach zejścia montuję też odcinki opadające i miejsce na odwadnianie, zamiast liczyć na to, że kondensat „sam sobie poradzi”.
| Materiał rurociągu | Kiedy go rozważam | Zalety | Minusy |
|---|---|---|---|
| Aluminium modułowe | Nowe instalacje w warsztatach i halach | Szybki montaż, niska masa, dobre parametry przepływu | Wyższy koszt niż przy prostych rozwiązaniach stalowych |
| Stal | Instalacje trwałe, przemysłowe, narażone na uszkodzenia mechaniczne | Wytrzymałość, dostępność, dobra odporność na warunki warsztatowe | Ryzyko korozji przy słabym utrzymaniu kondensatu |
| Stal nierdzewna | Gdy liczy się odporność korozyjna lub wyższa czystość | Bardzo dobra trwałość i odporność | Najwyższy koszt spośród typowych opcji |
| PVC / CPVC | Nie wybieram do sprężonego powietrza | Brak sensownej przewagi w tym zastosowaniu | Ryzyko kruchego pęknięcia i niebezpiecznego rozprysku |
Nie stosuję PVC ani CPVC do prowadzenia sprężonego powietrza. To nie jest oszczędność, tylko potencjalny problem BHP. W praktyce lepiej od razu postawić na materiał, który dobrze znosi ciśnienie, temperaturę i warunki pracy w zakładzie.
Jak podaje Kaeser, nawet bardzo niewielki spadek ciśnienia potrafi kosztować realną energię; reguła kciuka mówi, że spadek rzędu 0,14 bar może oznaczać około 1% straty mocy sprężarki. Właśnie dlatego źle dobrane filtry, wąskie szybkozłącza i długie, ostre przejścia w rurach szybko robią się kosztowne.
Jeżeli układ ma działać bez przepłacania za energię, trzeba go od początku projektować pod przepływ, a nie tylko pod to, „czy powietrze dojdzie”. To prowadzi do najczęściej popełnianych błędów, które zwykle wychodzą dopiero po kilku miesiącach eksploatacji.
Najczęstsze błędy, które podnoszą koszty i psują pracę narzędzi
W instalacjach pneumatycznych najdroższe są nie spektakularne awarie, tylko drobne zaniedbania, które sumują się dzień po dniu. Ja zwykle widzę te same problemy, niezależnie od wielkości zakładu:
| Błąd | Skutek | Jak to naprawiam |
|---|---|---|
| Zbyt wysokie ciśnienie „na wszelki wypadek” | Większe zużycie energii i szybsze zużycie elementów | Ustawiam ciśnienie pod punkt poboru, a nie pod najgorszą intuicję operatora |
| Nieszczelności na szybkozłączach, zaworach i wężyach | Stała strata powietrza i hałas | Robię audyt szczelności i uszczelniam newralgiczne miejsca |
| Zaniedbane filtry | Większy spadek ciśnienia i gorsza jakość powietrza | Wymieniam wkłady zgodnie z realnym obciążeniem, nie tylko z kalendarzem |
| Brak odwadniania | Korozja, woda w przewodach, spadki jakości pracy narzędzi | Montuję automatyczne spusty i sprawdzam ich działanie |
| Jeden obieg dla wszystkiego | Procesy wrażliwe dostają powietrze gorszej jakości niż potrzebują | Rozdzielam obieg technologiczny od zwykłych odbiorników, jeśli to uzasadnione |
W warsztacie metalowym szczególnie bolesny jest jeden błąd: podnoszenie ciśnienia tylko po to, by „ratować” słabsze stanowisko. Często lepiej jest poprawić lokalny punkt poboru, przewód albo reduktor niż pompować całe instalacje na wyższy poziom. To dokładnie ten moment, w którym technika zaczyna oszczędzać pieniądze zamiast je pochłaniać.
Warto też pamiętać, że błędy eksploatacyjne nie kończą się na stratach energii. Część z nich wchodzi już w obszar BHP, zwłaszcza gdy chodzi o kondensat, serwis i bezpieczne obchodzenie się z samym strumieniem powietrza.
Bezpieczeństwo, kondensat i codzienna obsługa
Sprężone powietrze wygląda niegroźnie, ale w praktyce potrafi zrobić krzywdę. Strumienia nie kieruję na skórę, ubranie ani w stronę oczu, a do przedmuchiwania stanowisk używam go rozważnie i tylko wtedy, gdy ma to sens technologiczny. W warsztacie metalowym łatwo o odruch „przedmucham i będzie czysto”, a potem zostają odpryski, pył i niepotrzebne ryzyko.
Kondensat to drugi temat, którego nie wolno bagatelizować. Woda zbierająca się w układzie zabiera ze sobą cząstki brudu i często również ślady oleju, więc nie powinno się jej wypuszczać przypadkowo tam, gdzie może trafić do podłoża, kanalizacji albo na stanowisko pracy. Najlepiej działa stały rytm kontroli spustów, separatorów i filtrów.
- Sprawdzam wskazania manometrów i spadki ciśnienia na filtrach.
- Kontroluję, czy spusty kondensatu działają automatycznie i nie są zablokowane.
- Oglądam węże, szybkozłącza i punkty poboru pod kątem nieszczelności.
- Przy serwisie odcinam zasilanie, upuszczam ciśnienie i zabezpieczam układ przed przypadkowym startem.
- Jeśli jakość powietrza ma znaczenie procesowe, zapisuję wymiany wkładów i przeglądy, zamiast robić je „na pamięć”.
To właśnie tutaj widać, że dobry układ to nie tylko montaż, ale też utrzymanie. Gdy ktoś pilnuje serwisu, instalacja pracuje ciszej, czyściej i dłużej. A jeśli planujesz modernizację, warto najpierw sprawdzić kilka rzeczy, zanim kupisz większą sprężarkę.
Co sprawdzić przed rozbudową instalacji w warsztacie
Jeśli miałbym wskazać jedno miejsce, od którego zaczynam modernizację, byłby to pomiar realnego poboru. Dopiero potem decyduję, czy problemem jest za mała sprężarka, zbyt mały zbiornik, zła średnica rurociągu, czy po prostu nieszczelności. Bez takiej diagnozy łatwo kupić droższy sprzęt, który niewiele zmieni.
Przed rozbudową sprawdzam jeszcze cztery rzeczy: czy najdalszy punkt poboru ma wymagane ciśnienie, czy jakość powietrza odpowiada procesowi, czy układ odwadniania działa bez zacięć oraz czy jeden odcinek rury nie dławi całej magistrali. W wielu zakładach największy efekt daje nie nowa sprężarka, tylko lepiej poprowadzona instalacja, większy zbiornik i sensownie dobrane osuszanie.
Jeżeli mam zostawić jedną praktyczną wskazówkę, to taką: nie projektuję pneumatyki pod „średnią potrzebę”, tylko pod realne szczyty, warunki pracy i najdłuższy odcinek instalacji. To właśnie tam widać, czy cały układ został przemyślany, czy tylko złożony z przypadkowych części.
