W instalacjach sprężonego powietrza liczy się nie tylko ciśnienie, ale przede wszystkim realny przepływ. To on mówi, czy narzędzie pneumatyczne pracuje stabilnie, czy układ nie traci wydajności i czy regulacja ma jeszcze sens. W tym tekście wyjaśniam, jak działa rotametr do powietrza, jak go dobrać do warsztatu lub linii technologicznej oraz jak uniknąć błędów, które zaniżają wiarygodność odczytu.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem rotametru
- To prosty przepływomierz pływakowy, który pokazuje natężenie przepływu wizualnie, bez zasilania.
- W gazach odczyt zależy od ciśnienia i temperatury, więc skala nie jest uniwersalna dla każdej instalacji.
- Najlepiej pracuje w montażu pionowym, z przepływem od dołu do góry.
- W warsztacie sprawdza się przy kontroli sprężonego powietrza, testach, przedmuchach i regulacji małych przepływów.
- Do hydrauliki, czyli do cieczy, potrzebny jest model przeznaczony do cieczy, a nie wersja powietrzna.
- Najbezpieczniej dobierać zakres tak, by typowy przepływ wypadał mniej więcej w środkowej części skali.

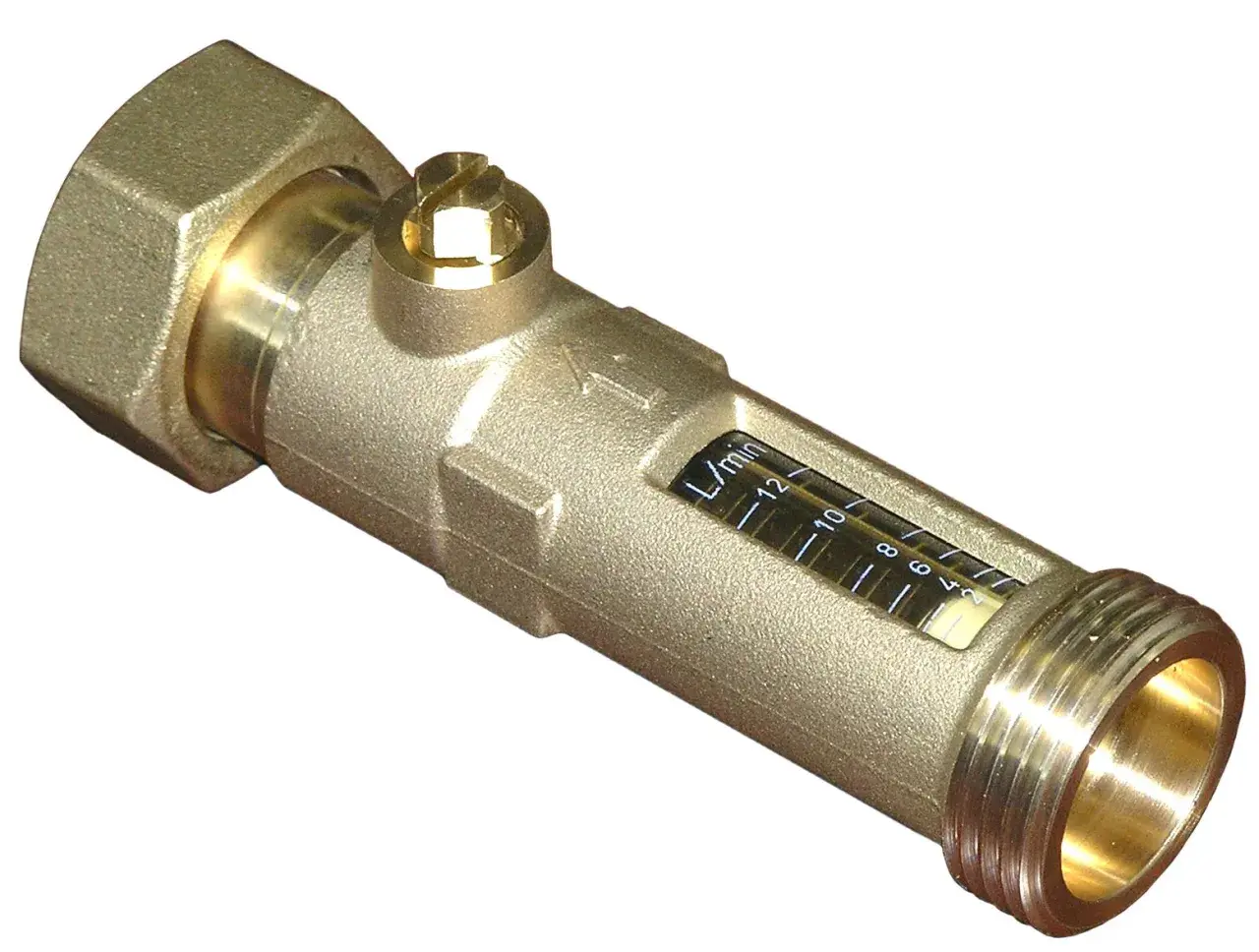

Jak działa przepływomierz pływakowy do sprężonego powietrza
Ja traktuję ten przyrząd jako prosty, ale bardzo użyteczny wskaźnik przepływu. W środku ma zwężającą się rurę i pływak. Gdy powietrze płynie od dołu ku górze, pływak unosi się wyżej, aż siła przepływu zrównoważy jego ciężar i opory ruchu. Właśnie położenie pływaka pokazuje natężenie przepływu na skali.
To rozwiązanie ma jedną istotną zaletę: odczyt jest natychmiastowy i nie wymaga zasilania ani elektroniki. W praktyce oznacza to mało awaryjną kontrolę lokalną, szczególnie tam, gdzie operator chce szybko sprawdzić, czy instalacja „oddaje” tyle powietrza, ile powinna. Trzeba jednak pamiętać, że w gazach ważne są warunki odniesienia. Skale często są kalibrowane dla określonego ciśnienia i temperatury, więc zmiana tych parametrów wpływa na wskazanie.
Jeśli mówimy o jednostkach typu Nl/min albo Nm³/h, litera „N” oznacza warunki znormalizowane, czyli wartość odniesioną do ustalonego ciśnienia i temperatury. To praktyczne, ale tylko wtedy, gdy porównujesz wyniki z tym samym punktem odniesienia. Inaczej łatwo pomylić wskazanie z rzeczywistym przepływem w danej chwili. To prowadzi prosto do pytania, gdzie taki pomiar ma sens, a gdzie lepiej wybrać inne rozwiązanie.
Gdzie taki pomiar ma sens w warsztacie i w instalacji
W pneumatyce ten typ miernika sprawdza się tam, gdzie potrzebuję szybkiej, lokalnej kontroli przepływu. Najczęściej widzę go przy zasilaniu narzędzi pneumatycznych, na stanowiskach testowych, przy przedmuchach, w układach regulacji małych przepływów oraz wszędzie tam, gdzie operator ma na bieżąco obserwować, ile powietrza faktycznie płynie przez linię. Dobrze działa też przy kontroli zużycia sprężonego powietrza w pojedynczym odgałęzieniu instalacji.
W warsztacie metalowym ma to realną wartość. Jeśli chcesz sprawdzić wydajność dyszy, stabilność zasilania pistoletu do przedmuchu albo ilość powietrza trafiającą do prostego układu automatyki, taki miernik daje szybki obraz sytuacji. Nie zastępuje analizy całej instalacji, ale bardzo pomaga w lokalizacji problemu. Ja właśnie dlatego lubię go tam, gdzie trzeba reagować od razu, bez rozbudowanej aparatury.
W hydraulice trzeba już rozróżnić medium. Klasyczny model do powietrza nie nadaje się do oleju hydraulicznego, bo ciecz ma inną gęstość i lepkość, a to zmienia zachowanie pływaka oraz skalę. Jeśli układ jest hydrauliczny w ścisłym znaczeniu, szukasz wersji do cieczy, a nie do gazu. W instalacjach mieszanych rotametr bywa przydatny raczej w pomocniczych liniach gazowych, na przykład przy odpowietrzaniu, przedmuchu lub zasilaniu elementów pneumatycznych. To właśnie od medium zależy, czy urządzenie będzie pomocne, czy po prostu błędnie dobrane.
Jak dobrać zakres, skalę i wykonanie
Najczęstszy błąd przy zakupie to wybór zbyt szerokiego zakresu. Jeśli instalacja zwykle pracuje przy małym przepływie, a urządzenie ma ogromną skalę, odczyt będzie mało wygodny i mało precyzyjny. W praktyce staram się tak dobierać zakres, żeby normalna praca wypadała mniej więcej w środku skali, a nie przy samym początku lub na jej końcu. To daje czytelniejszy odczyt i mniejsze ryzyko pomyłki.
W ofertach spotyka się bardzo różne zakresy, od ułamków litra na minutę, przez kilka lub kilkadziesiąt litrów na minutę, aż po kilka metrów sześciennych na godzinę. To dobrze pokazuje, że nie ma jednego uniwersalnego modelu. Inny będzie odpowiedni do małego stanowiska testowego, inny do linii technologicznej, a jeszcze inny do przemysłowego zasilania sprężonym powietrzem.
| Wykonanie | Najlepsze zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| Tworzywowe, akrylowe | Panele, laboratoria, małe i średnie przepływy | Lekki, czytelny, zwykle tańszy | Nie lubi wysokiej temperatury i bardzo ciężkich warunków |
| Szklane | Małe przepływy i miejsca, gdzie ważna jest dobra widoczność pływaka | Łatwy odczyt, dobra powtarzalność w prostych aplikacjach | Wymaga ostrożniejszego montażu i ochrony przed uszkodzeniem |
| Metalowe | Przemysł, wyższe ciśnienie, wyższa temperatura, trudniejsze medium | Największa odporność i szerokie możliwości pracy | Wyraźnie droższe od prostych modeli |
| Z zaworem iglicowym | Gdy chcesz jednocześnie mierzyć i regulować przepływ | Wygodny w stanowiskach testowych i układach regulacyjnych | Zawór nie zastępuje reduktora ciśnienia |
Jeśli chodzi o ceny, różnice są bardzo duże. Prosty model do małych przepływów można znaleźć za około 185 zł brutto, bardziej rozbudowane wersje z większym zakresem i zaworem zaczynają się mniej więcej od 520 zł, a metalowe rozwiązania do trudnych warunków potrafią kosztować około 5000 zł. Dla mnie to jasny sygnał, że płaci się tu głównie za warunki pracy, a nie tylko za samą skalę.
Wybór wykonania sprowadza się więc do pytania: czy potrzebujesz prostego wskaźnika do warsztatu, czy przyrządu, który wytrzyma wysokie ciśnienie, temperaturę i dłuższą pracę bez kompromisów. Od odpowiedzi na to pytanie zależy więcej niż od samej nazwy modelu.
Jak zamontować i odczytywać wskazanie bez przekłamań
Rotametr powinien pracować pionowo, z przepływem skierowanym od dołu do góry. To nie jest drobiazg montażowy, tylko warunek poprawnej pracy. Jeśli ustawisz go inaczej, pływak nie będzie zachowywał się zgodnie z projektem i odczyt straci sens. W praktyce ważne jest też to, by przewód miał właściwy kierunek przepływu i żeby przyrząd był łatwo widoczny dla operatora.
W wielu konstrukcjach nie trzeba zachowywać długich odcinków prostych przed i za urządzeniem, ale trzeba zadbać o warunki rzeczywiste w instalacji. Zbyt duży spadek ciśnienia w dalszej części linii, pulsacje sprężarki albo zbyt blisko ustawiony zawór dławiący potrafią wywołać drgania pływaka i utrudnić odczyt. W niskich ciśnieniach gazu takie oscylacje zdarzają się szczególnie łatwo. Jeśli je widzę, zwykle szukam przyczyny w układzie zasilania, a nie w samym przyrządzie.
Przy odczycie trzeba też wiedzieć, który punkt jest referencyjny. W zależności od konstrukcji może to być środek pływaka, jego górna krawędź albo inny wyraźnie wskazany punkt. To wydaje się banalne, ale właśnie tutaj powstaje sporo błędów. Jeśli w warsztacie pracuje kilka osób, dobrze jest ujednolicić sposób odczytu, bo wtedy wyniki są porównywalne. To samo dotyczy zapisu jednostek i warunków odniesienia.
Ja zawsze zwracam uwagę na jeszcze jedną rzecz: jeśli instalacja ma dużo wahań ciśnienia, sam rotametr nie wystarczy do pełnej diagnostyki. On pokazuje objaw, nie całą przyczynę. Dlatego najlepiej działa wtedy, gdy jest częścią prostego, ale logicznie ułożonego układu pomiarowego. To płynnie prowadzi do najczęstszych błędów, które najłatwiej psują wynik.
Błędy, które najczęściej psują wynik
Najbardziej kosztowny błąd to kupno miernika z niepasującym zakresem. Zbyt szeroka skala daje pozorną wygodę, ale w praktyce utrudnia czytelny odczyt małych przepływów. Drugi klasyk to mylenie jednostek: l/min, Nl/min i Nm³/h nie są tym samym, jeśli nie pilnujesz warunków odniesienia. W instalacjach warsztatowych taki błąd potrafi całkiem zaburzyć ocenę zużycia powietrza.
- Ustawienie urządzenia poza pozycją pionową.
- Stosowanie modelu do powietrza w układzie z cieczą.
- Ignorowanie ciśnienia i temperatury medium.
- Zbyt bliskie dławienie przepływu za przyrządem.
- Brak filtracji sprężonego powietrza, gdy w linii jest olej, kondensat albo pył.
- Odczyt z niewłaściwego punktu pływaka.
Kolejna rzecz to zanieczyszczone powietrze. W warsztacie nie jest to wyjątek, tylko codzienność. Jeśli w linii pojawia się kondensat, mgła olejowa albo pył, warto zadbać o filtrację i ochronę samego przyrządu. W przeciwnym razie pływak zaczyna pracować mniej płynnie, a wskazanie staje się nerwowe. Wtedy użytkownik często obwinia rotametr, choć problem leży wyżej, w jakości medium.
Na końcu zostaje jeszcze pokusa, by rotametr traktować jak regulator ciśnienia. To dwa różne zadania. Zawór iglicowy pozwala zmieniać przepływ, ale nie zastąpi poprawnie dobranego reduktora ani nie naprawi złej konfiguracji całej instalacji. Jeśli o tym pamiętasz, urządzenie zaczyna naprawdę pomagać, zamiast tylko „ładnie wyglądać” na panelu.
Co sprawdzić przed zakupem, żeby urządzenie naprawdę pomagało
Przed zamówieniem ja zawsze spisuję pięć rzeczy: medium, typowy przepływ, ciśnienie, temperaturę i sposób montażu. Do tego dochodzi jeszcze pytanie, czy urządzenie ma tylko pokazywać przepływ, czy też od razu go regulować. To wystarcza, żeby odsiać większość nietrafionych modeli bez zgadywania.
Jeśli instalacja jest prosta, a priorytetem jest szybki odczyt na miejscu, zwykle wystarczy model tworzywowy lub szklany z czytelną skalą. Jeśli warunki są cięższe, ciśnienie wysokie albo medium nie jest idealnie czyste, lepiej od razu iść w wykonanie metalowe. W praktyce to często ważniejsze niż sama marka czy długość skali. Dobrze dobrany przyrząd oszczędza czas, ogranicza straty sprężonego powietrza i ułatwia kontrolę procesu.
Najlepszy efekt daje nie „najmocniejszy” model, tylko taki, który pasuje do realnych warunków pracy. Jeśli to zapamiętasz, łatwiej wybierzesz urządzenie, które naprawdę porządkuje pomiar przepływu, zamiast tylko go sugerować.
