Gwinty rurowe wyglądają podobnie tylko z daleka. W praktyce jeden zły dobór profilu, kąta albo sposobu uszczelnienia potrafi skończyć się przeciekiem, uszkodzonym gniazdem i niepotrzebną poprawką na maszynie. Ten tekst porządkuje, czym jest gwint BSP, jak rozróżnić jego odmiany i jak podejść do obróbki oraz szlifowania, żeby połączenie było szczelne i powtarzalne.
Różnicę między odmianami porządkują dwie normy: ISO 228-1 dla gwintów, które nie uszczelniają się na zwoju, oraz ISO 7-1 dla tych, które uszczelniają się na gwincie. Dla człowieka z warsztatu ważniejsze od samych symboli jest jednak to, że od tej decyzji zależą narzędzia, uszczelnienie i późniejsza kontrola detalu.
Najważniejsze informacje o gwincie BSP w jednym miejscu
- BSP to rodzina gwintów rurowych oparta na profilu Whitwortha z kątem 55°.
- W praktyce najważniejsze są oznaczenia G, R i Rp, bo to one mówią, jak gwint pracuje i czym się uszczelnia.
- Gwinty G zwykle uszczelnia się na powierzchni czołowej, a R i Rp wymagają innego podejścia do montażu.
- Nominalny rozmiar nie jest tym samym co rzeczywista średnica zewnętrzna gwintu.
- BSP i NPT nie są zamienne, nawet jeśli na pierwszy rzut oka dają się częściowo skręcić.
- Szlifowanie ma sens głównie przy wysokiej dokładności, twardych materiałach i wymaganiach jakościowych, które wykraczają poza zwykłe toczenie.
Czym jest gwint BSP i gdzie naprawdę ma znaczenie
Gwint BSP to techniczny standard połączeń rurowych, który wywodzi się z systemu Whitwortha. Jego znak rozpoznawczy to profil z kątem 55°, a nie 60° jak w wielu gwintach metrycznych i amerykańskich. W praktyce spotykam go wszędzie tam, gdzie trzeba połączyć przewód, złączkę, zawór albo element armatury bez przypadkowego przecieku.
To rozwiązanie jest popularne w hydraulice, pneumatyce, instalacjach serwisowych, chłodzeniu maszyn, osprzęcie warsztatowym i szeroko rozumianej armaturze. W Polsce często mówi się o nim po prostu „gwint gazowy”, ale na rysunku technicznym lepiej trzymać się oznaczeń, bo nazwa handlowa bywa zbyt ogólna. Najważniejsze nie jest samo to, że gwint jest rurowy, tylko jak ma się uszczelnić i z czym ma współpracować.
BSP obejmuje rozmiary nominalne od 1/16 do 6 cala, więc skala jest szeroka, ale zasada pozostaje ta sama: trzeba rozróżnić geometrię, sposób uszczelnienia i zastosowanie. Z tego powodu nie zaczynam od narzędzia, tylko od rodzaju gwintu, bo to on wyznacza dalszą obróbkę. I właśnie to rozróżnienie najlepiej widać w oznaczeniach, które zaraz uporządkuję.

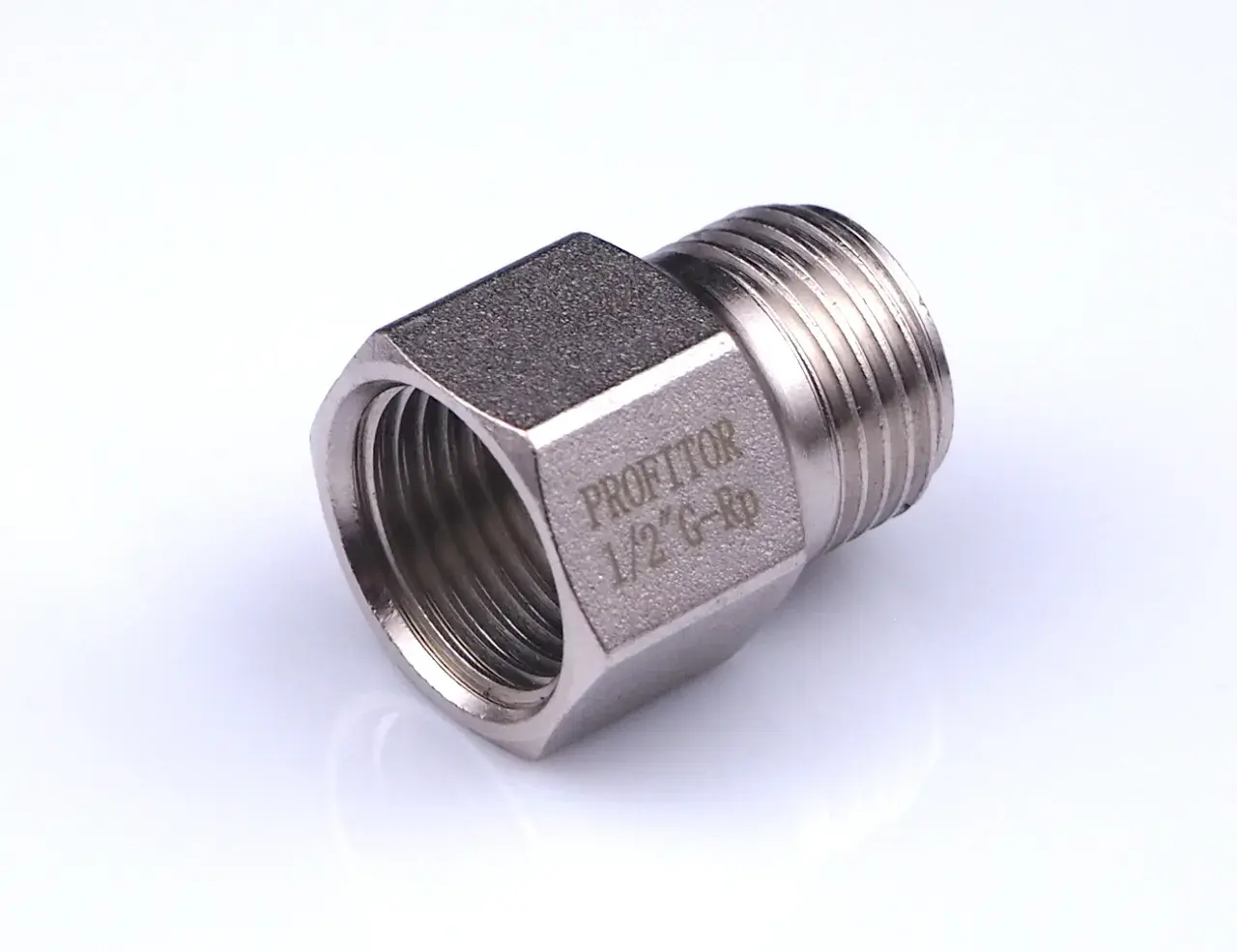

Jak rozpoznać BSPP, BSPT, G, R i Rp
Najwięcej pomyłek bierze się z tego, że skrót BSP obejmuje kilka odmian. Różnią się one nie tylko oznaczeniem, ale też sposobem współpracy z drugim elementem złącza. Dla mnie to zawsze pierwszy filtr przed obróbką, bo od niego zależy dobór narzędzia, uszczelnienia i kontroli jakości.
| Oznaczenie | Geometria | Jak się uszczelnia | Gdzie spotykam najczęściej | Praktyczna uwaga |
|---|---|---|---|---|
| G | Równoległy | Na powierzchni czołowej, O-ringu lub podkładce | Złączki, zawory, armatura | Sam gwint nie ma być głównym uszczelnieniem |
| R | Stożkowy zewnętrzny | Na gwincie, zwykle z uszczelniaczem | Króćce, przyłącza rurowe | Wymaga właściwej głębokości wkręcenia |
| Rp | Równoległy wewnętrzny | Współpracuje z zewnętrznym R | Gniazda w korpusach i elementach instalacji | Nie traktuję go jak zwykłego gwintu „na ciasno” |
W praktyce w warsztacie najczęściej wystarcza świadomość, że G pracuje z uszczelnieniem powierzchniowym, a R i Rp wynikają z geometrii, która wymusza inne zachowanie przy skręcaniu. Jeśli w projekcie pojawia się tylko „BSP”, bez doprecyzowania, zatrzymuję temat i sprawdzam rysunek, bo właśnie tam leży różnica między poprawnym detalem a późniejszym wyciekiem. To prowadzi wprost do pytania o rozmiary, bo z oznaczeniem łatwo pomylić się równie mocno jak z samym profilem.
Jak odczytywać rozmiary BSP bez pomyłki
Najczęstszy błąd początkujących jest prosty: ktoś bierze suwmiarkę, widzi 20,9 mm i zakłada, że ma do czynienia z 1/2 cala „na zewnątrz”. To nie tak działa. W gwintach rurowych rozmiar jest oznaczeniem nominalnym, a nie prostym przeliczeniem średnicy zewnętrznej.
| Rozmiar nominalny | Średnica zewnętrzna przybliżona | Gwint na cal | Typowe zastosowanie |
|---|---|---|---|
| G 1/8 | 9,728 mm | 28 TPI | Instrumentacja, małe przewody, pneumatyka |
| G 1/4 | 13,157 mm | 19 TPI | Małe złącza, automatyka, serwis maszyn |
| G 3/8 | 16,662 mm | 19 TPI | Pneumatyka, osprzęt hydrauliczny |
| G 1/2 | 20,955 mm | 14 TPI | Najczęstsze przyłącza w instalacjach i maszynach |
| G 3/4 | 26,441 mm | 14 TPI | Większe złącza, armatura i przewody |
| G 1 | 33,249 mm | 11 TPI | Przepływy większej wydajności, rurociągi pomocnicze |
Ta tabela daje dobrą orientację, ale nie zastępuje dokumentacji i sprawdzianu. W praktyce rozmiar trzeba czytać razem z oznaczeniem gwintu, długością części roboczej i sposobem uszczelnienia. Gdy to rozdzielę na etapie projektu, później oszczędzam sobie typowego scenariusza: części pasują „prawie”, ale po złożeniu i tak nie trzymają ciśnienia. Z tego powodu następnym krokiem jest porównanie BSP z najczęstszym źródłem pomyłek, czyli z NPT.
Dlaczego BSP i NPT nie są zamienne
Na stole warsztatowym BSP i NPT potrafią wyglądać podobnie, ale to właśnie podobieństwo jest zdradliwe. Kto raz wkręcił element „na pół gwintu” i uznał, że jakoś będzie, zwykle wraca do tematu po przeciekach albo uszkodzonym gnieździe.
| Cecha | BSP | NPT | Znaczenie w praktyce |
|---|---|---|---|
| Kąt profilu | 55° | 60° | Inny profil zwoju, więc kontakt nie jest idealny |
| Geometria | Równoległa albo stożkowa | Zwykle stożkowa | Inny sposób budowania docisku |
| Uszczelnienie | Na gwincie albo na powierzchni czołowej | Głównie na gwincie | Zmienia sposób montażu i dobór uszczelniacza |
| Zamienność | Nie traktuję jako zamienne | Nie traktuję jako zamienne | Da się czasem „złapać” kilka zwojów, ale to nie jest poprawne połączenie |
Ważne jest też to, że różnica nie kończy się na samym kącie. Inny jest sposób, w jaki gwint rozkłada nacisk na zwoje i na powierzchnię uszczelniającą, więc nawet jeśli detal się skręca, nie znaczy to jeszcze, że połączenie ma odpowiednią szczelność i trwałość. W warsztacie wolę stracić minutę na identyfikację niż później godzinę na szukanie nieszczelności, a to prowadzi do samej obróbki: jak taki gwint wykonać poprawnie.
Jak obrabia się gwint BSP w tokarce i na frezarce
Przy wykonaniu gwintu BSP liczy się nie tylko narzędzie, ale też logika całego procesu. Najpierw ustalam profil i rozmiar, potem sprawdzam naddatek materiału, a dopiero na końcu dobieram metodę: toczenie, frezowanie, gwintowanie albo wykańczające szlifowanie. Dla większości złączek warsztatowych gwint się tnie lub frezuje, bo to szybciej i taniej niż obróbka ścierna.
| Metoda | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Toczenie gwintu | Pojedyncze sztuki, naprawy, większe średnice | Duża elastyczność, niski koszt wejścia | Wymaga dobrego ustawienia noża i kontroli profilu |
| Frezowanie gwintu | Małe serie, CNC, trudne materiały | Powtarzalność i dobra kontrola wymiaru | Potrzebny program, strategia i sztywna maszyna |
| Gwintowanie narzynką lub gwintownikiem | Małe średnice, proste detale | Szybkie i ekonomiczne | Mniej elastyczne przy nietypowych detalach |
| Szlifowanie gwintu | Detale hartowane, wysokie wymagania jakościowe | Najlepsza precyzja i wykończenie | Największy koszt i dłuższy czas obróbki |
W codziennej praktyce zwracam uwagę na trzy rzeczy: poprawny kąt 55°, właściwy skok oraz czyste wejście gwintu z fazką, która ułatwia składanie. Przy gwincie wewnętrznym nie wystarczy „mniej więcej” dobrać wiertła pod gwintownik; jeśli otwór bazowy jest zły, narzędzie będzie pracować ciężko, a zwoje wyjdą słabe albo przeciążone. Dobrze wykonany gwint kończy się jednak dopiero wtedy, gdy trzeba go jeszcze dopracować, a tu wchodzi szlifowanie.
Kiedy szlifowanie gwintu daje przewagę
Szlifowanie gwintu ma sens wtedy, gdy zwykłe skrawanie przestaje dawać pewność wymiaru albo jakość powierzchni. Najczęściej dotyczy to detali hartowanych, śrub precyzyjnych, sprawdzianów, wrzecion, elementów maszynowych i krótkich serii, w których tolerancja ma realne znaczenie. W takich przypadkach szlif usuwa bardzo mało materiału, ale pozwala dopiąć geometrię, której nie da się już odzyskać samym toczeniem.- Wysoka twardość po obróbce cieplnej - szlifowanie radzi sobie tam, gdzie noże i gwintowniki szybko się zużywają.
- Mała chropowatość - ważna przy elementach, które mają pracować lekko i powtarzalnie.
- Kontrola średnicy podziałowej - przy precyzyjnych parach gwintowanych to często ważniejsze niż sama średnica zewnętrzna.
- Wyrównanie drobnych błędów po wcześniejszej obróbce - pod warunkiem, że nie ma już większych uszkodzeń.
Jednocześnie nie udaję, że szlifowanie jest odpowiedzią na wszystko. Na zwykłym króćcu hydrauliczno-pneumatycznym zwykle będzie po prostu za drogie, zbyt wolne i niepotrzebnie skomplikowane. Sens pojawia się wtedy, gdy detal ma wysoką wartość, pracuje w serii albo po prostu nie może zawieść po montażu. Kluczem są tu też parametry procesu: stan ściernicy, chłodzenie, sztywność układu i sposób doglądania profilu podczas pracy. W gwintach Whitwortha szczególnie ważne są zaokrąglone wierzchołki i dna zwoju, więc źle przygotowana ściernica od razu robi kłopot.
Jak sprawdzam jakość i szczelność po obróbce
Po wykonaniu gwintu nie zaczynam od dokręcania na siłę, tylko od kontroli. Najpierw patrzę, czy profil nie ma zadziorów i czy wejście gwintu zostało sfazowane, potem sprawdzam skok, średnicę kontrolną i dopiero na końcu próbuję złożyć element z właściwą parą.
- Sprawdzam typ gwintu i jego oznaczenie na rysunku.
- Weryfikuję skok oraz profil sprawdzianem lub przynajmniej przyrządem do gwintów.
- Oglądam wierzchołki i dna zwojów pod kątem zadziorów, przypaleń i wgnieceń.
- Kontroluję powierzchnię uszczelniającą, jeśli połączenie ma uszczelniać się na czołach.
- Testuję montaż i szczelność w warunkach zbliżonych do pracy układu.
W przypadku BSPP szczególnie ważne jest, żeby nie liczyć na samo skręcenie gwintu. Potrzebna jest właściwa podkładka, O-ring albo inny element uszczelniający, bo sam gwint ma tu głównie utrzymać pozycję części. Przy BSPT z kolei zbyt mała dbałość o uszczelniacz, czystość i moment dokręcenia kończy się najczęściej mikrowyciekiem, który pojawia się dopiero pod obciążeniem. To właśnie dlatego po obróbce tak bardzo cenię dobrą kontrolę przed montażem, bo ona od razu pokazuje, gdzie detal jest jeszcze do poprawy.
Najczęstsze błędy, które kończą się przeciekiem albo poprawką
Najwięcej problemów widzę nie przy samej geometrii, ale przy założeniach. Kto pracuje pod presją czasu, często zakłada, że „jakoś podejdzie”, a potem poprawia cały korpus albo wymienia złącze.
- Mieszanie BSP z NPT - połączenie bywa „chwytne”, ale nie jest poprawne.
- Traktowanie gwintu G jak uszczelniającego - bez podkładki lub O-ringu nie zadziała tak, jak trzeba.
- Pomiar suwmiarką zamiast sprawdzianem - nominalny rozmiar to za mało, żeby potwierdzić zgodność.
- Brak fazki i zadziorów po cięciu - pierwszy zwój dostaje wtedy największe obciążenie.
- Przesadne dociąganie - szczególnie groźne w gwintach stożkowych i miękkich materiałach.
- Za dużo uszczelniacza - w hydraulice nadmiar potrafi trafić do układu i narobić szkód dalej niż samo złącze.
Najbardziej niebezpieczny błąd jest jednak inny: pomylenie poprawnego spasowania z poprawnym uszczelnieniem. To, że element wszedł kilka zwojów i wygląda dobrze, nie znaczy jeszcze, że gwint ma właściwy profil, kąt i nośność. Właśnie dlatego dokumentacja, kontrola i właściwy dobór metody obróbki są ważniejsze niż szybkie „na oko”. Z tego punktu łatwo już przejść do krótkiego, praktycznego domknięcia tematu.
Co warto dopisać na rysunku, żeby gwint nie wrócił z poprawką
Gdybym miał wskazać jedną rzecz, która najbardziej porządkuje pracę z gwintami rurowymi, byłaby to jasność dokumentacji. Na rysunku warto od razu podać nie tylko rozmiar, ale też odmianę gwintu, sposób uszczelnienia, wymagany materiał oraz informację, czy detal po hartowaniu ma być jeszcze wykańczany ściernie. To oszczędza sporo czasu, bo wykonawca nie musi zgadywać, czy ma przygotować połączenie pod podkładkę, O-ring czy uszczelnienie na zwoju.
Przy serwisie maszyn trzymam się jeszcze jednej zasady: jeśli element wygląda na prawie pasujący, ale nie da się go jednoznacznie przypisać do właściwej pary, lepiej przerwać montaż niż dociągać go na siłę. W gwintach BSP wygrywa nie ten, kto skręci szybciej, tylko ten, kto dobrze rozpozna profil, kontrolę i sposób pracy z uszczelnieniem. To właśnie od tego zależy, czy połączenie będzie działało długo, czy tylko do pierwszego ciśnienia próbnego.
