W praktyce spawanie żeliwa nie jest jedną techniką dla wszystkich sytuacji. Najwięcej problemów sprawiają tu kruchość materiału, nagłe zmiany temperatury i dobór niewłaściwego spoiwa, dlatego w tym tekście pokazuję, kiedy lepiej spawać, kiedy lutować twardo, jak przygotować odlew oraz jakie błędy najczęściej kończą się nowym pęknięciem.
Najważniejsze decyzje przed naprawą odlewu żeliwnego
- Najpierw rozpoznaj rodzaj żeliwa, bo od niego zależy, czy naprawa ma sens i jaką metodę wybrać.
- Żeliwo źle znosi szybkie grzanie i chłodzenie, więc kontrola temperatury jest ważniejsza niż sam „mocny” materiał dodatkowy.
- Do wielu napraw najlepiej sprawdzają się elektrody niklowe albo lutowanie twarde z mosiądzem lub brązem.
- Krótki ścieg, peening i powolne studzenie wyraźnie ograniczają ryzyko pęknięcia.
- Żeliwo białe zwykle lepiej wymienić niż naprawiać klasycznym spawaniem.
- Przy częściach krytycznych warto rozważyć też zszywanie mechaniczne albo naprawę w wyspecjalizowanym zakładzie.
Dlaczego żeliwo pęka podczas naprawy
Żeliwo zachowuje się inaczej niż stal, bo ma znacznie więcej węgla i dużo mniejszą ciągliwość. W praktyce oznacza to, że przy podgrzaniu i chłodzeniu powstają duże naprężenia, a materiał nie potrafi ich tak łatwo rozładować przez odkształcenie. Jeśli do tego dojdzie szybkie miejscowe grzanie, w strefie wpływu ciepła może pojawić się bardzo twarda, krucha struktura, która pęka jeszcze w trakcie stygnięcia albo już po kilku godzinach pracy.
Najczęściej problem nie leży więc w samej „mocy” spawarki, tylko w tym, że ciepło rozkłada się nierówno. Jedno miejsce jest gorące, obok zostaje zimny fragment odlewu i właśnie na takim styku zaczyna się kłopot. W warsztacie widzę to najczęściej przy obudowach, korpusach pomp, pokrywach i elementach, które mają cienkie żeberka albo mocowania pracujące pod obciążeniem. Dlatego zanim w ogóle sięgnę po spoiwo, sprawdzam, z jakim odlewem mam do czynienia, bo od tego zależy sens całej naprawy.
Jaki to rodzaj odlewu i czy w ogóle warto go łączyć
Nie każde żeliwo reaguje na naprawę tak samo. Jedne gatunki dają się uratować stosunkowo dobrze, inne lepiej zostawić w spokoju. Jeśli nie mam oznaczenia odlewu, traktuję część ostrożnie i zakładam wariant trudniejszy, a nie wygodniejszy.
| Rodzaj żeliwa | Jak się zachowuje | Ocena naprawy | Co zwykle ma największy sens |
|---|---|---|---|
| Szare | Najczęściej spotykane, kruche, z grafitem płatkowym | Naprawialne, ale wymaga dyscypliny cieplnej | Elektrody niklowe, TIG z niklem, lutowanie twarde |
| Sferoidalne | Z reguły bardziej odporne na pękanie | Lepsza baza do napraw niż przy zwykłym szarym | Kontrolowane podgrzanie i spoiwo niklowe |
| Ciągliwe | Po obróbce cieplnej ma większą plastyczność | Często można je naprawiać, ale trzeba znać stan materiału | Małe naprawy, ograniczony dopływ ciepła |
| Białe | Bardzo twarde, bardzo kruche, trudne w obróbce | Zwykle nieopłacalne do klasycznego spawania | Najczęściej wymiana albo specjalistyczna technologia |
W praktyce największą różnicę robi nie nazwa procesu, tylko to, czy po naprawie element ma pracować pod obciążeniem, czy tylko wrócić do szczelności albo podstawowej funkcji. Jeśli pęknięcie przechodzi przez ucho mocujące, gniazdo łożyska albo miejsce, które znów dostanie silne naprężenia, jestem dużo bardziej zachowawczy. Dopiero po takiej ocenie ma sens wybór metody, bo nie każda technika jest równie dobra w każdej sytuacji.
Kiedy lepsze jest spawanie, a kiedy lutowanie twarde
Tu często pojawia się nieporozumienie: w praktyce „lutowanie” żeliwa nie oznacza miękkiej cyny, tylko lutowanie twarde albo lutospawanie z użyciem brązu, mosiądzu czy stopów niklu. To ważne rozróżnienie, bo efekt końcowy, temperatura pracy i wytrzymałość połączenia są zupełnie inne niż przy klasycznym spawaniu przetopowym.
| Metoda | Kiedy ją wybieram | Plusy | Ograniczenia |
|---|---|---|---|
| Spawanie przetopowe z pełnym podgrzaniem | Gdy potrzebne jest mocne połączenie i da się równomiernie nagrzać cały element | Najlepsza szansa na trwałość przy dużych naprawach | Duże ryzyko naprężeń, większa deformacja, wymaga kontroli temperatury |
| Spawanie z elektrodą niklową | Przy naprawach pęknięć i małych ubytków, gdy zależy mi na obrabialności | Miększa spoina, mniejsze ryzyko pękania niż przy zwykłej stali | Droższy materiał, nadal wymaga krótkich ściegów i ostrożności |
| Lutowanie twarde / braze-welding | Przy pęknięciach obudów, szczelności, mniej obciążonych fragmentach | Mniejszy szok cieplny dla odlewu, zwykle łatwiejsza kontrola odkształceń | Połączenie nie jest tym samym co pełny przetop i ma niższą nośność |
| Zszywanie mechaniczne | Gdy odlew jest cenny, duży albo nie chcę go podgrzewać | Brak ryzyka przegrzania materiału | Wymaga doświadczenia i nie nadaje się do każdej geometrii |
Jeśli mam wybór między bardzo agresywnym grzaniem a lutowaniem twardym przy naprawie obudowy, zwykle skłaniam się ku metodzie mniej inwazyjnej. Brąz lub stop miedziowo-cynkowy dobrze sprawdzają się tam, gdzie ważniejsze jest ograniczenie naprężeń niż maksymalna wytrzymałość samej spoiny. Przy częściach nośnych decyzja bywa mniej wygodna, ale uczciwsza: czasem lepiej od razu powiedzieć klientowi, że odlew trzeba wymienić, niż obiecywać trwałość, której materiał nie udźwignie.
Jak przygotować element, żeby nie zrobić więcej szkody
Przy żeliwie przygotowanie robi większą różnicę niż efektowny łuk. Zaczynam od oczyszczenia miejsca naprawy z farby, smaru, rdzy i nagaru. Potem usuwam końce pęknięcia, bo samo „zasklepienie” rysy niczego nie rozwiązuje. Jeśli tego nie zrobię, pęknięcie i tak pójdzie dalej pod spoiną.
- Rozpoznaj odlew i jego funkcję. Inaczej traktuję korpus pompy, a inaczej dekoracyjną podstawę czy pokrywę.
- Wywierć otwory stopujące na końcach pęknięcia. To prosty sposób, żeby zatrzymać dalsze propagowanie rysy.
- Wykonaj rowek V lub U. Spoiwo musi mieć gdzie wejść, ale nie wolno usuwać materiału bez kontroli.
- Odtłuść powierzchnię środkiem niechlorowanym. Chlorowane preparaty i wysoka temperatura to zły duet dla zdrowia i jakości naprawy.
- Podgrzewaj równomiernie. Lepiej długo i spokojnie niż szybko i punktowo.
- Sprawdź, czy cała strefa jest w podobnej temperaturze. To ogranicza szok cieplny i zmniejsza ryzyko nowego pęknięcia.
W tej fazie szczególnie ważne jest, żeby nie działać „na skróty”. Jeden krótki, czysty rowek daje lepszy efekt niż szerokie rozrywanie odlewu szlifierką. Z mojego doświadczenia wynika też, że przy zakurzonym, zaolejonym żeliwie naprawa rzadko wychodzi za pierwszym podejściem, bo zanieczyszczenia ciągle wychodzą do jeziorka. Po takim przygotowaniu można już myśleć o parametrach i samym prowadzeniu naprawy.
Jak prowadzić naprawę, żeby ograniczyć naprężenia

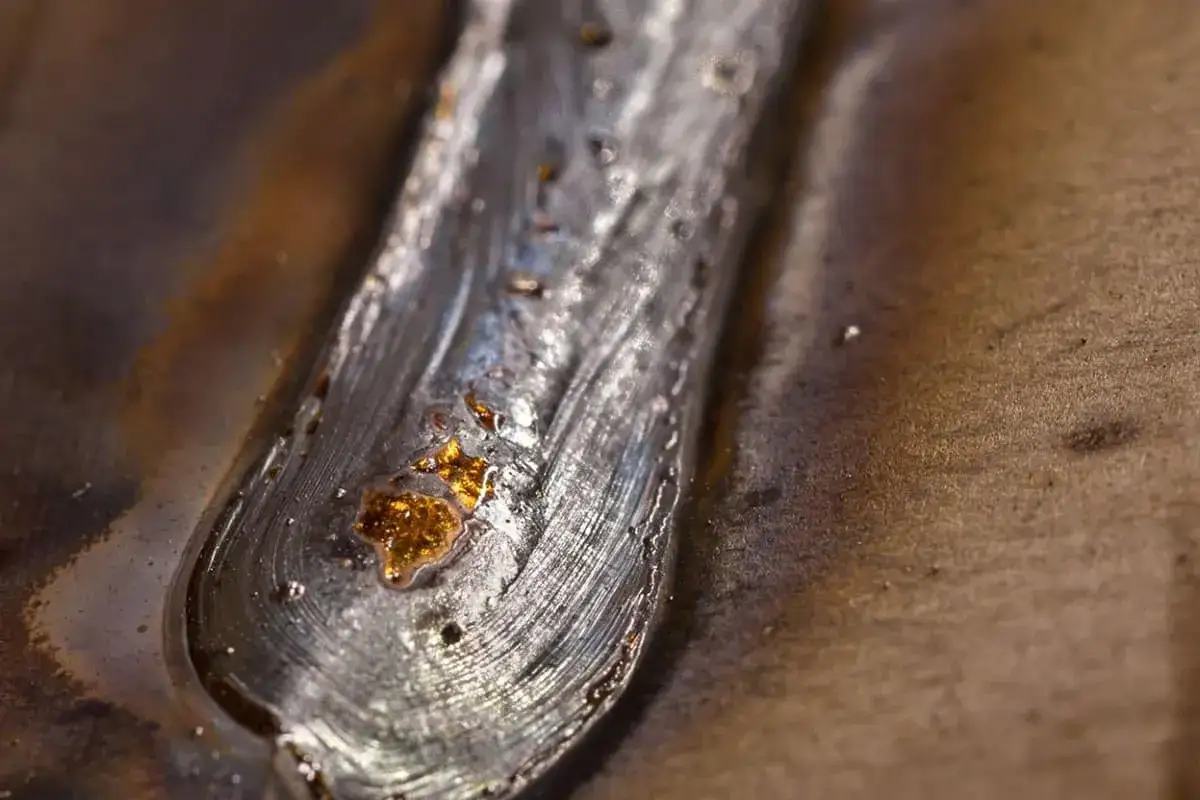

Najbezpieczniej pracuje się na krótkich odcinkach. Zamiast długiego ściegu wolę kilka bardzo krótkich przetopień albo odcinków po około 20-30 mm, po których robię przerwę. W czasie stygnięcia lekko pobijam spoinę młotkiem kulistym, czyli wykonuję peening. To po prostu kontrolowane odkształcanie jeszcze miękkiego materiału, które pomaga rozproszyć naprężenia.
Jeśli używam elektrod niklowych, zwykle wybieram 99% niklu wtedy, gdy liczy się obrabialność i „miększa” spoina, oraz 55% niklu tam, gdzie część jest grubsza i koszt materiału ma znaczenie. Druga opcja bywa tańsza i często dobrze działa przy większych przekrojach, ale obie wymagają ostrożnego prowadzenia łuku. W praktyce nie przegrzewam materiału bardziej, niż to konieczne, bo im większa strefa wpływu ciepła, tym większa szansa na nową rysę.
Przy lutowaniu twardym temperatura jest inna, ale zasada pozostaje podobna: odlew musi być nagrzany równomiernie, a nie punktowo. Typowe zakresy pracy dla spawania i napraw z podgrzewaniem są szerokie, często około 260-650°C, przy czym nie warto przekraczać mniej więcej 760°C. Przy lutowaniu twardym temperatura samego procesu jest niższa niż przy pełnym przetopie, ale nadal wystarczająca, żeby wymagała dobrej kontroli. Po zakończeniu nie chłodzę niczego wodą. Zamiast tego owijam element kocem termicznym, wkładam do suchego piasku albo zostawiam w piecu, żeby stygł bardzo powoli.
To właśnie tutaj najczęściej decyduje się powodzenie całej naprawy. Sama elektroda nie uratuje pracy, jeśli ścieg będzie za długi, temperatura za wysoka, a chłodzenie zbyt szybkie. Dlatego po tej części warto znać też najczęstsze błędy, bo to one najczęściej psują efekt nawet wtedy, gdy teoria była poprawna.
Najczęstsze błędy, które kończą się nowym pęknięciem
Najbardziej kosztowny błąd to przekonanie, że żeliwo zachowa się jak stal konstrukcyjna. Nie zachowa się. Drugi klasyk to zbyt duży prąd i próba „przepalenia” naprawy jednym ciągiem. Taki ścieg wygląda imponująco przez kilka minut, a potem często pojawia się rysa obok spoiny albo dokładnie na jej końcu.
- Za szybkie grzanie i brak równomiernego podgrzania całego obszaru.
- Chłodzenie wodą lub sprężonym powietrzem, które wywołuje szok termiczny.
- Zbyt długie ściegi bez przerw na wyrównanie temperatury.
- Spawanie brudnego odlewu, w którym siedzi olej, grafit, stara farba albo wilgoć.
- Użycie zwykłej stali zamiast spoiwa do żeliwa, gdy element ma pracować pod obciążeniem.
- Ignorowanie BHP, zwłaszcza przy pyłach szlifierskich, oparach topników i słabej wentylacji.
Ja zawsze zakładam, że przy naprawie żeliwa bezpieczeństwo i kontrola procesu są równie ważne jak sam wybór spoiwa. Oprócz przyłbicy i rękawic pilnuję odciągu, nie używam chlorowanych odtłuszczaczy i nie poprawiam odlewu „na siłę”, jeśli materiał zaczyna reagować nieprzewidywalnie. Gdy część jest naprawdę ważna, lepiej wykonać mniej efektowną, ale stabilną naprawę niż za wszelką cenę robić pełny przetop.
Kiedy naprawa przestaje być opłacalna
Są sytuacje, w których uczciwiej jest zrezygnować z klasycznej naprawy cieplnej. Jeśli pęknięcie przechodzi przez kilka żeber, gniazda łożyskowe, mocno obciążone ucho albo bardzo cienki fragment odlewu, ryzyko powtórki jest wysokie. Podobnie wtedy, gdy element jest silnie zaolejony od środka, a zanieczyszczeń nie da się już sensownie usunąć.
W takich przypadkach sensownie wypadają trzy drogi: wymiana, zszywanie mechaniczne albo naprawa w wyspecjalizowanym zakładzie. Zszywanie bywa dobrym rozwiązaniem przy dużych, drogich korpusach, bo nie wprowadza ciepła do materiału. Wymiana jest często najrozsądniejsza przy częściach krytycznych, które muszą pracować bez ryzyka. I to jest w całym temacie najważniejsze: nie każdą rysę trzeba spawać, a nie każdą naprawę da się zrobić tak, żeby była równie trwała jak oryginalny odlew.
Jeśli mam zostawić jedną praktyczną zasadę, to tę: przy żeliwie wygrywa cierpliwość, a nie pośpiech. Dobrze dobrana metoda, czysta powierzchnia, umiarkowane ciepło i powolne studzenie dają dużo lepszy efekt niż mocny łuk i nadzieja, że „jakoś się trzyma”.
