Tolerancja warsztatowa - Czy idealny wymiar to mit? Przewodnik

Witaj w kompleksowym przewodniku po tolerancji warsztatowej, fundamentalnym aspekcie inżynierii i produkcji, który jest kluczowy dla każdego, kto zajmuje się projektowaniem, wytwarzaniem lub montażem maszyn i urządzeń. Ten artykuł wyjaśni, dlaczego idealne wymiary są niemożliwe do osiągnięcia i jak system tolerancji pozwala na tworzenie precyzyjnych, wymiennych części, niezbędnych w każdym nowoczesnym przemyśle.

Tolerancja warsztatowa: fundament precyzji w obróbce metali

W świecie inżynierii mechanicznej i produkcji, pojęcie tolerancji jest absolutnie fundamentalne. Bez niego niemożliwe byłoby stworzenie skomplikowanych maszyn, które działają niezawodnie i składają się z tysięcy wymiennych części. Tolerancja to nic innego jak dopuszczalny zakres zmienności wymiaru, który pozwala na produkcję komponentów, które mimo niewielkich różnic, nadal będą spełniać swoją funkcję i pasować do siebie.

Dlaczego idealny wymiar to mit? Rola tolerancji w świecie rzeczywistej produkcji

W teorii inżynierowie projektują części o ściśle określonych wymiarach – na przykład wałek o średnicy dokładnie 20 mm. W praktyce jednak, ze względu na niedoskonałości procesów produkcyjnych, zużycie narzędzi, drgania maszyn, właściwości materiałów czy nawet wahania temperatury w hali produkcyjnej, niemożliwe jest wykonanie dwóch identycznych części o dokładnie tych samych wymiarach. Zawsze pojawią się minimalne odchyłki od wymiaru nominalnego. Gdybyśmy dążyli do absolutnej perfekcji, produkcja byłaby niewyobrażalnie droga, czasochłonna i w większości przypadków technicznie niewykonalna.

Tolerancja rozwiązuje ten problem, określając, jak duża może być ta zmienność, aby część nadal działała poprawnie. Na przykład, zamiast "dokładnie 20 mm", możemy określić "20 mm z tolerancją ±0.02 mm". Oznacza to, że każda wyprodukowana część o średnicy między 19.98 mm a 20.02 mm zostanie uznana za poprawną i funkcjonalną. Wyobraźmy sobie silnik samochodowy bez tolerancji – każdy tłok musiałby być ręcznie dopasowywany do każdego cylindra, co uniemożliwiłoby masową produkcję i serwisowanie.

Tolerancja a odchyłka – poznaj kluczowe różnice, by unikać błędów

Często te dwa terminy są mylone, jednak oznaczają coś innego. Tolerancja to dopuszczalny zakres zmienności wymiaru, czyli różnica między wymiarem maksymalnym a minimalnym, w którym wymiar rzeczywisty może się mieścić. Jest to zawsze wartość dodatnia, określająca "szerokość" pola tolerancji.

Czym jest "tolerancja warsztatowa" dla wymiarów bez określonych granic?

Na wielu rysunkach technicznych zauważymy wymiary, przy których nie ma jawnie podanych odchyłek tolerancji. W takim przypadku wkracza w życie potocznie rozumiana "tolerancja warsztatowa". Jest to nic innego jak domyślne dopuszczalne odchyłki, które są przypisywane takim wymiarom na podstawie ogólnych norm lub wewnętrznych standardów zakładu. Zgodnie z informacjami, które sam wykorzystuję w praktyce, takim wymiarom przypisuje się tolerancje ogólne, często w klasie IT12-IT16, na przykład IT14. Dla uproszczenia przyjmuje się, że wymiary wewnętrzne (otwory) wykonuje się w tolerancji H14, zewnętrzne (wałki) w h14, a pozostałe symetrycznie (js/JS). To pozwala uniknąć przeładowania rysunku zbędnymi informacjami, jednocześnie zapewniając pewien poziom dokładności.

Zamienność części: cichy bohater, którego gwarantuje tolerowanie

Jednym z największych osiągnięć inżynierii, które system tolerancji umożliwił, jest zamienność części. Dzięki precyzyjnie określonym tolerancjom, komponenty mogą być produkowane w różnych miejscach, przez różne maszyny, a nawet w różnych krajach, a mimo to pasować do siebie podczas montażu. To jest fundament masowej produkcji i globalnego łańcucha dostaw. Bez tolerancji, każda naprawa wymagałaby ręcznego dopasowywania części zamiennych, co drastycznie zwiększałoby koszty i czas serwisowania. Zamienność jest cichym bohaterem, który gwarantuje, że kupując nową część do swojego urządzenia, będzie ona pasować bez problemu.

Jak czytać rysunek techniczny? Deszyfracja symboli tolerancji i pasowań

Rysunek techniczny to uniwersalny język inżynierii. Aby móc efektywnie pracować w przemyśle, niezbędna jest umiejętność jego czytania, a w szczególności deszyfracji symboli tolerancji i pasowań. To one precyzyjnie komunikują wymagania produkcyjne i zapewniają, że wyprodukowane elementy będą spełniać swoją funkcję.

Odczytywanie pól tolerancji: co kryje się za kodami takimi jak H7, g6, js14?

Na rysunkach technicznych często spotykamy oznaczenia takie jak ø50 H7/g6. Co one oznaczają? Jest to informacja o pasowaniu dwóch elementów: otworu i wałka. Duża litera, w tym przypadku H, odnosi się do położenia pola tolerancji otworu. Mała litera, czyli g, dotyczy położenia pola tolerancji wałka. Cyfry (7 i 6) określają klasę dokładności, czyli odpowiednio IT7 i IT6. Położenie pola tolerancji, oznaczone literami (od A do H dla otworów i od a do h dla wałków), w połączeniu z klasą dokładności, decyduje o charakterze pasowania – czy będzie ono luźne, ciasne, czy mieszane. Litery blisko środka alfabetu (np. H, h) oznaczają pola tolerancji blisko wymiaru nominalnego, natomiast te na krańcach (np. A, a, Z, z) oznaczają pola tolerancji daleko od wymiaru nominalnego, tworząc większe luzy lub wciski.

Litery i cyfry, czyli język normy PN-EN ISO 286 w praktyce

Podstawą normalizacji w zakresie tolerancji i pasowań jest międzynarodowa norma PN-EN ISO 286. To ona definiuje system tolerancji i pasowań dla wymiarów liniowych, który jest uniwersalny i zrozumiały na całym świecie. Dzięki tej normie, inżynierowie i technicy z różnych krajów mogą bez problemu komunikować się w kwestii wymagań dotyczących dokładności wymiarowej. Stosowanie tej normy jest kluczowe dla zapewnienia spójności, jakości i wymienności części w globalnym przemyśle.

Układ stałego otworu i stałego wałka – dwie strategie projektowania połączeń

W projektowaniu pasowań stosuje się dwie główne strategie: układ stałego otworu i układ stałego wałka. W układzie stałego otworu (najczęściej stosowanym), pole tolerancji otworu jest stałe (np. H7), a charakter pasowania uzyskuje się poprzez zmianę pola tolerancji wałka (np. H7/g6 dla pasowania luźnego, H7/p6 dla pasowania ciasnego). Jest to preferowane, ponieważ łatwiej jest wykonać otwór w stałej tolerancji (np. za pomocą rozwiertaków o stałej średnicy), a następnie dostosować wałek. W układzie stałego wałka, pole tolerancji wałka jest stałe (np. h6), a charakter pasowania uzyskuje się poprzez zmianę pola tolerancji otworu (np. G7/h6 dla pasowania luźnego, P7/h6 dla pasowania ciasnego). Ten układ jest stosowany rzadziej, głównie w przypadku, gdy wałek jest elementem gotowym (np. pręt handlowy) i nie chcemy go obrabiać.

Tolerancje geometryczne (kształtu i położenia) – kiedy sam wymiar to za mało?

Chociaż tolerancje wymiarowe są niezwykle ważne, często same w sobie nie wystarczają do zapewnienia prawidłowej funkcji części, zwłaszcza w przypadku skomplikowanych kształtów i precyzyjnych mechanizmów. W takich sytuacjach stosuje się tolerancje geometryczne, które kontrolują kształt (np. płaskość, okrągłość, prostoliniowość) oraz położenie (np. prostopadłość, równoległość, współosiowość, bicie) elementów. Na przykład, wałek może mieć idealną średnicę, ale jeśli jego oś nie jest prosta (tolerancja prostoliniowości) lub nie jest współosiowa z innym elementem (tolerancja współosiowości), całe połączenie może nie działać poprawnie. Tolerancje geometryczne są niezbędne do kontrolowania orientacji i formy elementów, zapewniając ich prawidłowe współdziałanie.

Klasy dokładności IT: od obróbki zgrubnej po precyzyjne szlifowanie

Klasy dokładności IT są kluczowym elementem systemu tolerancji, który pozwala precyzyjnie określić wymaganą precyzję wykonania elementu. Ich zrozumienie jest niezbędne do optymalizacji procesów produkcyjnych i zarządzania kosztami.

Co oznacza symbol IT i jak wpływa na koszt wykonania detalu?

Symbol IT (International Tolerance) odnosi się do 20 klas dokładności wykonania, od IT01 (najwyższa dokładność) do IT18 (najniższa). Im niższy numer klasy IT, tym mniejsze dopuszczalne odchylenie od wymiaru nominalnego, co oznacza wyższą precyzję wykonania. Niestety, wyższa precyzja zawsze wiąże się z wyższymi kosztami produkcji. Dlaczego? Ponieważ wymaga to zastosowania droższych i bardziej precyzyjnych obrabiarek, specjalistycznych narzędzi, bardziej rygorystycznej kontroli jakości, dłuższego czasu obróbki (często wieloetapowej) oraz wykwalifikowanej kadry. Dlatego też, projektując element, zawsze dąży się do zastosowania najniższej możliwej klasy dokładności IT, która nadal zapewnia prawidłową funkcjonalność i niezawodność.

Jaką klasę dokładności można osiągnąć w toczeniu, a jaką w szlifowaniu?

Różne metody obróbki pozwalają na osiągnięcie różnych klas dokładności IT. Poniższa tabela przedstawia orientacyjne możliwości:

Jak widać, standardowe toczenie CNC pozwala uzyskać klasy IT7-IT8, co jest wystarczające dla wielu zastosowań. Natomiast precyzyjne szlifowanie umożliwia osiągnięcie klas IT5-IT6, a nawet wyższych, co jest niezbędne dla elementów wymagających ekstremalnej precyzji, takich jak wały korbowe, gładzie cylindrów czy elementy łożyskowe. Według danych rpakow.com, precyzyjne szlifowanie pozwala osiągnąć bardzo wysokie klasy dokładności.

Praktyczny przewodnik: dobór klasy dokładności do funkcji elementu

Dobór odpowiedniej klasy dokładności IT to zawsze kompromis między funkcjonalnością a kosztem. Oto kilka praktycznych wskazówek, którymi kieruję się w swojej pracy:

• Funkcja elementu: Dla elementów niewymagających dużej precyzji, takich jak obudowy, mocowania czy elementy konstrukcyjne, które nie współpracują bezpośrednio z innymi ruchomymi częściami, można stosować niższe klasy IT (np. IT12-IT14).
• Wymagania montażowe: Jeśli element ma być montowany z luzem i nie wymaga precyzyjnego pozycjonowania, niższe klasy IT są akceptowalne. Jeśli jednak ma tworzyć precyzyjne pasowanie (np. z łożyskiem), niezbędne są wysokie klasy IT (np. IT5-IT7).
• Warunki pracy: Elementy pracujące w trudnych warunkach, z dużymi prędkościami, obciążeniami, wibracjami lub w środowisku o zmiennej temperaturze, często wymagają wyższych klas dokładności, aby zapewnić trwałość i niezawodność.
• Koszty: Zawsze należy dążyć do zastosowania najniższej możliwej klasy dokładności, która spełnia wszystkie wymagania funkcjonalne. Niepotrzebne zawyżanie wymagań dokładnościowych prowadzi do nieuzasadnionego wzrostu kosztów produkcji.

Dla przykładu, wał, na którym ma być osadzone precyzyjne łożysko toczne, będzie wymagał klasy dokładności rzędu IT5-IT6, natomiast element ozdobny lub wspornik może być wykonany w klasie IT12-IT14.

Pasowania, czyli jak idealnie (lub nieidealnie) połączyć dwa elementy

Pasowania są kluczowe dla prawidłowego funkcjonowania połączeń mechanicznych. Decydują o tym, czy elementy będą się swobodnie poruszać względem siebie, czy też stworzą trwałe, nieruchome połączenie, przenoszące obciążenia. Odpowiedni dobór pasowania jest jednym z najważniejszych etapów projektowania.

Pasowanie luźne: kiedy niezbędny jest swobodny ruch i obrót?

Pasowanie luźne charakteryzuje się tym, że między łączonymi elementami (np. wałkiem i otworem) zawsze występuje luz. Oznacza to, że wymiar otworu jest zawsze większy od wymiaru wałka, niezależnie od tego, jak zostaną wykonane w granicach tolerancji. Taki typ pasowania umożliwia swobodny ruch obrotowy lub posuwisty elementów względem siebie. Jest to idealne rozwiązanie dla:

• Prowadnic, gdzie wymagany jest swobodny ruch.
• Luźno osadzonych kół zębatych, które nie przenoszą momentu obrotowego bezpośrednio przez wałek.
• Elementów, które muszą być łatwo demontowalne bez użycia specjalistycznych narzędzi.
• Połączeń, w których wymagana jest kompensacja rozszerzalności cieplnej, aby uniknąć zakleszczenia.

Przykładem może być wał osadzony w tulei, gdzie celem jest swobodny obrót.

Pasowanie ciasne: jak stworzyć nierozerwalne połączenie z wciskiem?

W przypadku pasowania ciasnego sytuacja jest odwrotna – między łączonymi elementami zawsze występuje wcisk. Oznacza to, że wymiar wałka jest zawsze większy od wymiaru otworu. Taki wcisk generuje siły tarcia, które zapewniają trwałe, nieruchome połączenie, zdolne do przenoszenia dużych obciążeń bez poślizgu. Montaż takich połączeń często wymaga użycia siły (prasowania) lub specjalnych metod, takich jak podgrzewanie otworu lub schładzanie wałka. Pasowania ciasne stosuje się do:

• Osadzania łożysk na wałach.
• Montażu kół zębatych, kół pasowych czy sprzęgieł na osiach bez użycia klinów czy wpustów.
• Połączeń, które mają przenosić duże obciążenia i nie mogą ulec rozłączeniu podczas pracy.
• Elementów, które tworzą integralną całość, np. tuleje wtłaczane w korpusy.

Przykładem jest wał silnika, na którym osadzone jest koło pasowe.

Pasowanie mieszane: kompromis między luzem a ciasnotą – kiedy ma sens?

Pasowanie mieszane to rodzaj pasowania, w którym w zależności od rzeczywistych wymiarów wykonanych części (mieszczących się w granicach tolerancji), może wystąpić niewielki luz lub niewielki wcisk. Dzieje się tak, ponieważ pola tolerancji otworu i wałka częściowo się pokrywają. Jest to kompromis, który ma sens, gdy:

• Wymagana jest pewna swoboda ruchu, ale jednocześnie pożądane jest ograniczenie luzów do minimum.
• Montaż musi być możliwy bez nadmiernej siły, ale połączenie ma być stabilne i nie wykazywać dużego luzu.
• Elementy mają być łatwo demontowalne, ale bez nadmiernego luzu w stanie spoczynku.

Pasowania mieszane są często stosowane w połączeniach, gdzie wymagana jest precyzja, ale nie absolutna sztywność, np. w niektórych elementach przekładni lub mechanizmach precyzyjnych, gdzie niewielki luz jest dopuszczalny, ale wcisk nie jest pożądany.

Praktyczne przykłady pasowań: od łożysk tocznych po połączenia wtłaczane

Aby lepiej zrozumieć zastosowanie poszczególnych typów pasowań, spójrzmy na kilka praktycznych przykładów:

Unikanie błędów: jak zapewnić wymaganą dokładność w praktyce?

Zapewnienie wymaganej dokładności w praktyce produkcyjnej to nie tylko kwestia odpowiedniego projektu, ale przede wszystkim rygorystycznej kontroli procesu. Unikanie błędów jest kluczowe dla utrzymania zgodności z tolerancjami i dostarczania wysokiej jakości wyrobów.

Najczęstsze przyczyny przekroczenia tolerancji podczas obróbki skrawaniem

W mojej praktyce często spotykam się z sytuacjami, gdzie tolerancje są przekraczane, co prowadzi do braków i dodatkowych kosztów. Najczęstsze przyczyny to:

• Zużycie narzędzi: Tępe lub zużyte narzędzia skrawające nie tylko pogarszają jakość powierzchni, ale także zmieniają wymiary obrabianego detalu.
• Niewłaściwe parametry skrawania: Zbyt duży posuw, prędkość obrotowa lub głębokość skrawania mogą prowadzić do ugięć narzędzia, drgań i niedokładności wymiarowych.
• Drgania maszyny: Niestabilna maszyna, zużyte łożyska wrzeciona lub luzy w prowadnicach generują drgania, które bezpośrednio wpływają na precyzję obróbki.
• Błędy operatora: Niewłaściwe ustawienie narzędzia, błędne odczyty pomiarowe czy niedopatrzenia w kontroli procesu mogą skutkować wadliwymi detalami.
• Niewłaściwe mocowanie przedmiotu obrabianego: Niewystarczająco sztywne lub źle dobrane mocowanie może prowadzić do odkształceń detalu podczas obróbki.
• Niestabilność temperaturowa: Zmiany temperatury w hali produkcyjnej lub nagrzewanie się detalu podczas obróbki mogą powodować jego rozszerzalność lub kurczliwość, wpływając na końcowy wymiar.
• Niedokładność obrabiarki: Nawet najlepsza maszyna ma swoje granice dokładności. Regularna kalibracja i konserwacja są niezbędne.

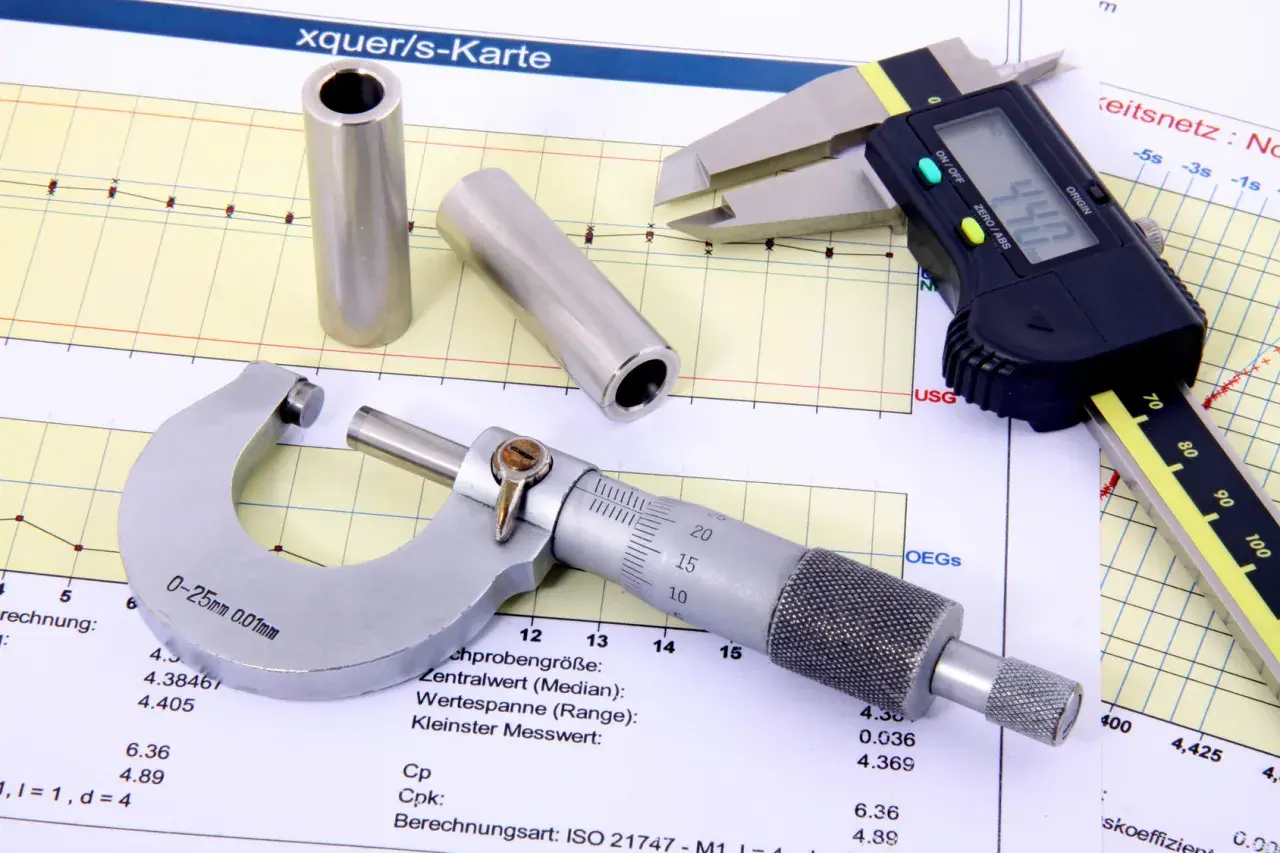

Narzędzia kontrolno-pomiarowe: od suwmiarki po sprawdziany i mikrometry

Aby upewnić się, że wyprodukowane części mieszczą się w granicach tolerancji, niezbędne jest stosowanie odpowiednich narzędzi kontrolno-pomiarowych. Do najpopularniejszych należą:

• Suwmiarki: Uniwersalne narzędzia do szybkich i zgrubnych pomiarów zewnętrznych, wewnętrznych, głębokości i wysokości. Oferują dokładność rzędu 0.02-0.05 mm.
• Mikrometry: Narzędzia do precyzyjnych pomiarów zewnętrznych i wewnętrznych, oferujące dokładność do 0.001 mm. Niezastąpione przy kontroli ciasnych tolerancji.
• Głębokościomierze: Służą do pomiaru głębokości otworów, rowków i uskoków.
• Czujniki zegarowe: Używane do pomiaru odchyłek kształtu i położenia, takich jak bicie, płaskość czy równoległość, często w połączeniu ze statywami pomiarowymi.
• Sprawdziany: Narzędzia graniczne (np. trzpieniowe "przejdź/nie przejdź" dla otworów, pierścieniowe dla wałków), służące do szybkiej kontroli, czy wymiar mieści się w tolerancji bez podawania jego dokładnej wartości.
• Maszyny pomiarowe CMM (Coordinate Measuring Machine): Zaawansowane systemy do trójwymiarowego pomiaru skomplikowanych kształtów z bardzo wysoką precyzją.

Niezwykle ważne jest, aby wszystkie te narzędzia były regularnie kalibrowane, aby zapewnić wiarygodność pomiarów.

Przeczytaj również: Tarcze Norton - Jak wybrać idealną do Twojej pracy?

Wpływ sztywności układu OUPN (Obrabiarka-Uchwyt-Przedmiot-Narzędzie) na wynik

W procesie obróbki skrawaniem, dokładność końcowego detalu jest silnie uzależniona od sztywności całego układu, który nazywam OUPN (Obrabiarka-Uchwyt-Przedmiot-Narzędzie). Każdy z tych elementów ma wpływ na precyzję:

• Obrabiarka: Jej konstrukcja, stan techniczny, sztywność korpusu i prowadnic.
• Uchwyt: Sposób mocowania przedmiotu, jego sztywność i dokładność.
• Przedmiot: Sztywność samego obrabianego detalu, jego podatność na odkształcenia.
• Narzędzie: Sztywność narzędzia, jego wysięg, sposób mocowania w oprawce.

Wszelkie drgania, ugięcia lub luzy w którymkolwiek z tych elementów mogą prowadzić do błędów wymiarowych i przekroczenia tolerancji. Na przykład, zbyt długi wysięg narzędzia może powodować jego ugięcie, co skutkuje niedowymiarowaniem. Niewłaściwe mocowanie przedmiotu może prowadzić do jego drgań i w efekcie do niedokładności. Dlatego tak ważne jest optymalny dobór, regularna konserwacja i kontrola każdego elementu układu OUPN, aby osiągnąć wymaganą precyzję i jakość obróbki.
