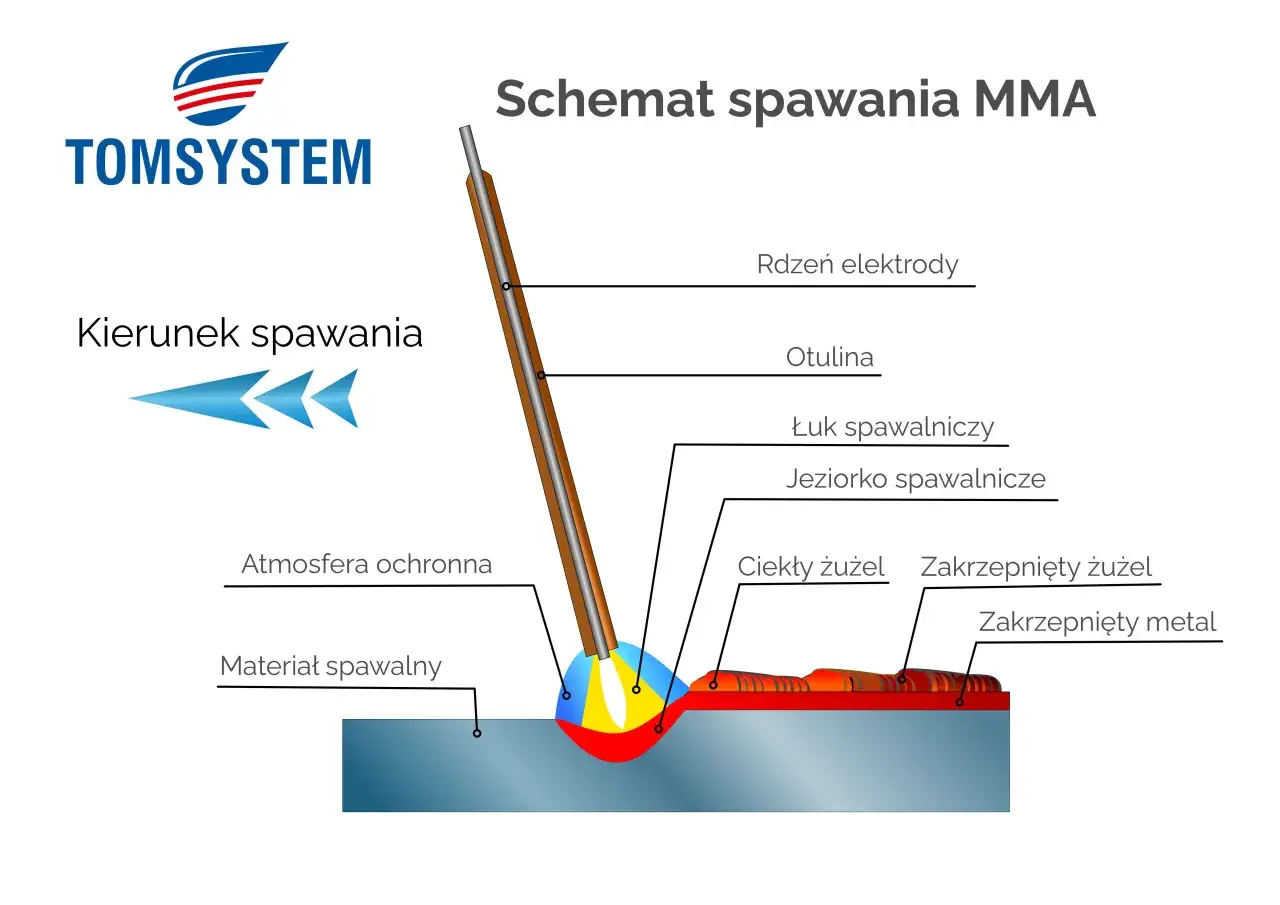

Winkiel spawalniczy to jedno z tych narzędzi, które wydają się proste, dopóki nie trzeba złożyć ramy, narożnika albo uchwytu tak, żeby po sczepieniu nic nie uciekło. W praktyce pomaga szybko ustawić elementy pod kątem, utrzymać geometrię i ograniczyć poprawki zarówno przy spawaniu, jak i przy lutowaniu twardym drobniejszych detali. Poniżej pokazuję, jak działa ten przyrząd, jakie są jego odmiany i kiedy lepiej wybrać inne mocowanie.
Najważniejsze rzeczy o ustawianiu elementów pod kątem przed spawaniem
- Najczęściej służy do szybkiego ustawiania profili i blach pod kątem 45°, 90° i czasem 135°.
- Wersja magnetyczna jest szybka, ale działa dobrze głównie na stalach ferromagnetycznych.
- Winkiel stołowy i systemowy daje większą powtarzalność przy pracy na stole spawalniczym.
- Przy cienkich elementach, gorących detalach lub lutowaniu twardym często lepsze są zaciski i szablony.
- Dobrze dobrany przyrząd skraca czas sczepiania i zmniejsza ryzyko skręcenia konstrukcji.
Co robi kątownik spawalniczy i kiedy naprawdę oszczędza czas
Najkrócej: to pomocniczy przyrząd do ustawiania i podtrzymywania elementów pod konkretnym kątem do momentu, w którym można je bezpiecznie sczepić albo połączyć. Ja traktuję go nie jako zamiennik porządnego ścisku, tylko jako sposób na szybkie ustawienie geometrii przed właściwą pracą. Najczęściej wykorzystuje się go przy narożnikach, ramach, wspornikach i złączach pachwinowych, czyli tam, gdzie dwie płaszczyzny spotykają się pod kątem prostym.
Przy lutowaniu twardym też bywa przydatny, zwłaszcza gdy detal musi zachować pozycję do chwili związania spoiwa. Trzeba jednak pamiętać, że przy dużym nagrzaniu magnes traci część wygody, a przy bardzo małych elementach łatwo przesadzić z siłą docisku. To właśnie dlatego warto odróżnić szybkie przytrzymanie od stabilnego pozycjonowania, bo od tego zależy, który wariant narzędzia ma sens w konkretnym warsztacie.
Jakie są rodzaje i czym różnią się w praktyce
W warsztacie spotykam najczęściej trzy podejścia. Pierwsze to model magnetyczny: szybki, mobilny i bardzo wygodny przy prostych złożeniach z profili stalowych. Drugie to kątownik stołowy lub systemowy, pracujący razem ze stołem spawalniczym i ogranicznikami w otworach. Trzecie to wersja regulowana, która daje więcej swobody przy nietypowych kątach, ale zwykle wymaga spokojniejszego ustawienia.
- Magnetyczny - dobry do szybkiego ustawiania elementów 45° i 90°, szczególnie na etapie sczepiania. Nie sprawdza się na aluminium i wielu stalach nierdzewnych, które nie przyciągają magnesu.
- Stołowy lub systemowy - najlepszy przy powtarzalnych pracach, gdy liczy się dokładność i możliwość budowania większego oprzyrządowania na stole z otworami 16 mm albo 28 mm.
- Regulowany - przydatny, gdy projekt nie zamyka się w jednym standardowym kącie i trzeba szybko zmieniać ustawienie bez budowania osobnego szablonu.
W praktyce różnice widać dopiero przy konkretnym zadaniu. Jeśli robisz jedną ramę na tydzień, mobilny model bywa wystarczający. Jeśli składasz kilka identycznych konstrukcji, systemowy kątownik albo stoper na stole daje już zupełnie inną powtarzalność i mniej nerwowych poprawek.
Na co patrzeć przy wyborze do warsztatu i na stół spawalniczy
Nie kupowałbym narzędzia wyłącznie po kącie wpisanym na opakowaniu. Ważniejsze są tolerancja wykonania, sztywność, sposób mocowania i to, czy przyrząd pasuje do tego, co faktycznie spawasz. Przy tanich modelach luzy na krawędziach potrafią zjeść całą przewagę nad zwykłym przytrzymaniem ręką, a przy cięższych profilach cienka blacha w obudowie po prostu nie daje rady.
| Rodzaj | Najlepsze zastosowanie | Zalety | Ograniczenia | Orientacyjna cena |
|---|---|---|---|---|
| Magnetyczny | Szybkie ustawianie profili stalowych pod 45° i 90° | Mobilny, szybki, prosty w użyciu | Działa głównie na stal ferromagnetyczną, łapie odpryski, słabiej znosi wysokie temperatury | 30-150 zł |
| Mechaniczny | Powtarzalne ustawianie na stole i przy prostych szablonach | Lepsza powtarzalność, mniejsza wrażliwość na ciepło | Bywa mniej mobilny i droższy od prostych wersji | 80-300 zł |
| Systemowy do stołu | Serie elementów, ramy, konstrukcje wymagające stabilnej geometrii | Wysoka dokładność, współpraca z ogranicznikami i pinami | Wymaga odpowiedniego stołu i kompatybilnego osprzętu | 150-500+ zł |
| Regulowany | Nietypowe kąty i pojedyncze projekty | Uniwersalny, pomocny przy niestandardowych połączeniach | Wolniejszy w ustawieniu, mniej wygodny przy seryjnej pracy | 80-250 zł |
Patrząc na wybór praktycznie, zwracam uwagę jeszcze na jedną rzecz: czy narzędzie da się szybko oczyścić z odprysków i opiłków. To detal, ale bardzo ważny. Jeśli przyrząd ma zamkniętą, łatwą do czyszczenia konstrukcję i solidne krawędzie robocze, będzie służył dłużej i dokładniej. Kiedy dobierzesz model do materiału i sposobu pracy, samo ustawianie elementów staje się dużo prostsze.
Jak ustawić elementy pod kątem, żeby nie poprawiać spoiny
Wiele osób zakłada, że jeśli kątownik trzyma, to problem jest zamknięty. W praktyce dopiero pierwszy sczep pokazuje, czy geometria jest naprawdę dobra. Ja zwykle idę prostą ścieżką: najpierw czyszczę miejsca styku, potem ustawiam elementy, następnie sprawdzam wymiar i dopiero po tym robię sczepy.
- Oczyść styk z farby, zgorzeliny, rdzy i tłuszczu, bo nawet dobry przyrząd nie skoryguje brudnej powierzchni.
- Ustaw elementy na równym podłożu lub na stole, a jeśli to możliwe, podeprzyj je w kilku punktach zamiast tylko w jednym.
- Sprawdź kąt kątownikiem kontrolnym, miarką lub przekątną, jeśli składasz ramę.
- Zrób sczepy po obu stronach złącza, a nie tylko z jednej. To ogranicza skręcanie po nagrzaniu.
- Po sczepieniu jeszcze raz skontroluj geometrię, zanim ruszysz z pełnym ściegiem.
W przypadku cienkich profili i blach liczy się też kolejność pracy. Jeśli od razu pójdziesz pełnym ściegiem, detal potrafi się ściągnąć i cały trud ustawiania idzie na marne. Lepiej wykonać kilka krótkich sczepów, sprawdzić narożniki, a dopiero potem dokończyć połączenie. Przy większych konstrukcjach ten nawyk oszczędza najwięcej czasu.
Najczęstsze błędy przy korzystaniu z kątownika
Najczęstszy błąd jest banalny: ktoś ufa samemu magnesowi i nie sprawdza już niczego więcej. To działa tylko do momentu, w którym materiał zaczyna się nagrzewać albo detale nie są idealnie docięte. Drugi problem to zbyt mały lub zbyt lekki przyrząd do ciężkich profili - wtedy zamiast stabilizacji pojawia się delikatne „pływanie” całego układu.
- Ustawianie na brudnym, nierównym lub odkształconym materiale.
- Brak kontroli przekątnych przy ramach, nawet jeśli jeden kąt wygląda dobrze.
- Zostawienie magnesu w strefie intensywnego grzania i odprysków.
- Wybór zbyt małego kątownika do ciężkich profili lub dużych elementów.
- Ignorowanie skurczu materiału po spawaniu, który potrafi zmienić kąt już po sczepieniu.
Ja szczególnie pilnuję dwóch rzeczy: czystości i kolejności sczepów. Jeśli jedno złącze jest ustawione lepiej niż drugie, konstrukcja i tak potrafi się skręcić po nagrzaniu. Gdy problem powtarza się mimo dobrego narzędzia, winny zwykle nie jest sam kątownik, tylko sposób przygotowania detalu. Kiedy to opanujesz, łatwiej zdecydować, czy wystarczy prosty model, czy trzeba przejść na bardziej rozbudowane mocowanie.
Kiedy lepiej wybrać zaciski, szablon albo stół modułowy
Nie każda praca wymaga kątownika. Czasem lepiej sięgnąć po zwykły zacisk, czasem po szablon, a czasem od razu po stół modułowy. Dla mnie to nie jest kwestia prestiżu sprzętu, tylko tego, czy narzędzie naprawdę pomaga utrzymać geometrię w danym materiale i w danym procesie.
| Sytuacja | Lepsze rozwiązanie | Dlaczego |
|---|---|---|
| Lekka rama z profilu stalowego | Magnetyczny kątownik | Szybko ustawisz kąt i od razu przejdziesz do sczepu |
| Cienka blacha lub detal wrażliwy na przegrzanie | Zaciski śrubowe albo szybkomocujące | Lepsza kontrola docisku i mniej problemów z odpryskami |
| Powtarzalna produkcja kilku takich samych elementów | Stół modułowy z ogranicznikami | Najwyższa powtarzalność i najłatwiejsze odtwarzanie wymiaru |
| Nietypowy kąt albo pojedynczy projekt | Regulowany kątownik lub szablon | Większa elastyczność niż w stałym przyrządzie |
| Lutowanie twarde drobnych elementów | Metalowy szablon i zaciski | Stabilność bez polegania na magnesie w wysokiej temperaturze |
W praktyce najlepszy efekt daje nie jedno narzędzie, ale sensowny zestaw. Kątownik ustawia detal, zacisk utrzymuje go w miejscu, a stół modułowy pilnuje powtarzalności przy kolejnych sztukach. Gdy zadanie wychodzi poza zwykły narożnik, czasem od razu lepiej zmienić metodę mocowania niż walczyć z magnesem.
Co jeszcze pomaga utrzymać geometrię przy powtarzalnych pracach
Przy większej liczbie podobnych elementów najbardziej pomagają rzeczy proste, a nie spektakularne. Czysty blat, sprawdzony przymiar, marker do trasowania i jeden porządny ogranicznik robią więcej niż przypadkowy zestaw akcesoriów. Ja często zaczynam właśnie od przygotowania stanowiska, bo dopiero wtedy przyrząd pokazuje pełnię możliwości.
- Przymiar kontrolny do szybkiego sprawdzenia kąta po sczepieniu.
- Ściski szybkomocujące do dociśnięcia elementów przed finalnym ustawieniem.
- Stopery i ograniczniki, jeśli robisz kilka identycznych ramek lub wsporników.
- Szczotka druciana i odtłuszczacz, bo czysta powierzchnia daje pewniejszy kontakt.
- Prosty schemat kolejności sczepów, który powtarzasz przy każdym elemencie.
Jeżeli miałbym wskazać jedną rzecz, która najbardziej poprawia jakość pracy, to jest nią właśnie powtarzalność. Dobry kątownik pomaga, ale jeszcze lepiej działa wtedy, gdy towarzyszy mu konsekwentny sposób przygotowania elementu, kontroli wymiaru i sczepiania. W takim układzie spawanie idzie sprawniej, a poprawki po złożeniu pojawiają się dużo rzadziej.
