Sprężone powietrze rzadko trafia do narzędzia w idealnym stanie. Zwykle niesie wilgoć, drobiny rdzy, resztki oleju z kompresora i wahania ciśnienia, które przyspieszają zużycie całego układu. Właśnie dlatego zespół przygotowania powietrza traktuję jako element ochronny, a nie tylko dodatkową stację w pneumatyce.
W tym artykule pokazuję, z czego taki układ się składa, kiedy pełny zestaw ma sens, jak dobrać go do warsztatu albo linii produkcyjnej oraz na co uważać przy montażu i serwisie. To praktyczne spojrzenie dla osób, które chcą wydłużyć żywotność narzędzi i ograniczyć awarie bez przepłacania za zbędne elementy.
Najważniejsze rzeczy o przygotowaniu sprężonego powietrza
- Filtr usuwa wodę, pył i część aerozoli olejowych, a standardem dla ogólnych zastosowań bywa filtracja na poziomie 5 µm.
- Reduktor stabilizuje ciśnienie, dzięki czemu narzędzie i siłownik pracują równiej.
- Smarownica ma sens tylko tam, gdzie odbiornik rzeczywiście wymaga mgły olejowej, bo w wielu nowoczesnych układach nie jest potrzebna.
- W typowej stacji kolejność jest prosta: filtr, reduktor, a smarownica jako ostatnia.
- Najczęstsze problemy wynikają nie z samego komponentu, ale z błędnego doboru przepływu, filtracji i sposobu montażu.

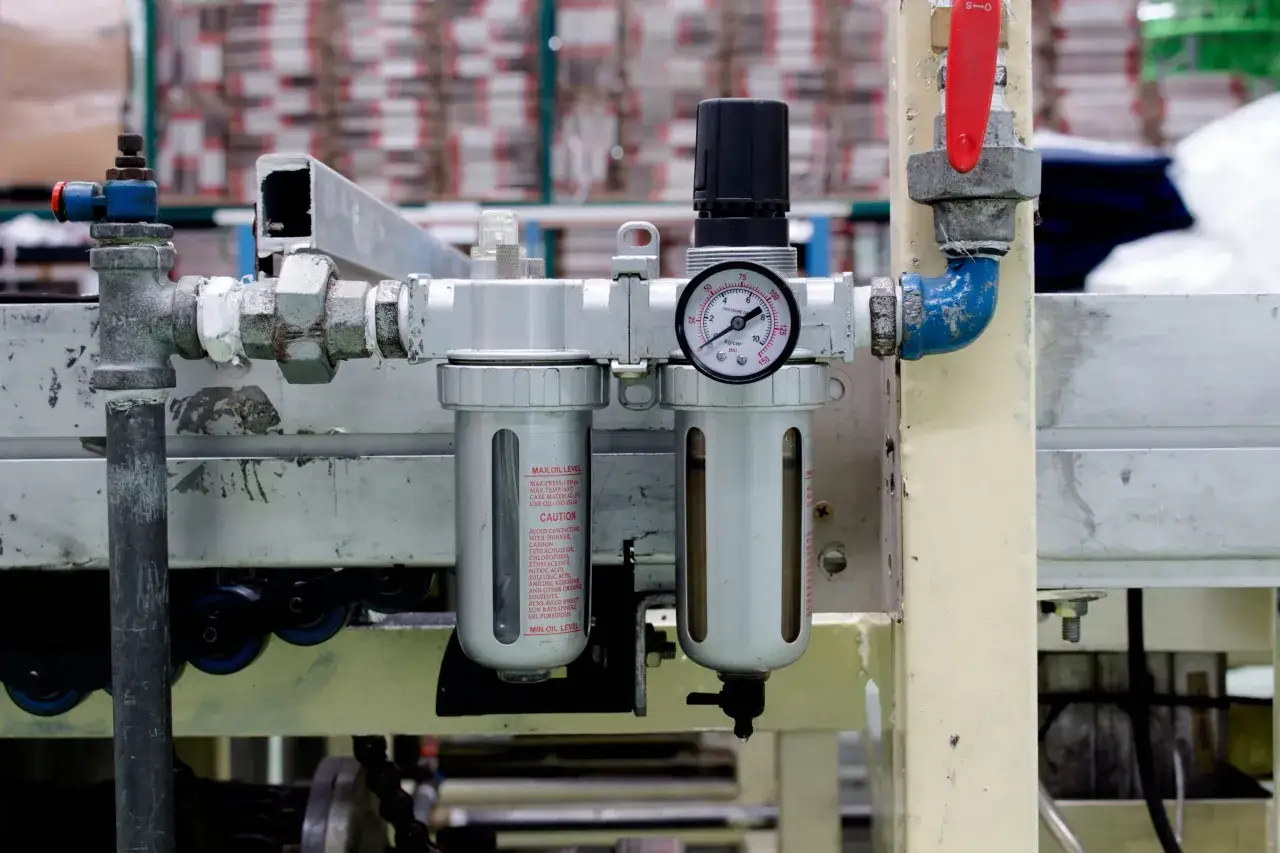

Z czego składa się stacja i jak pracuje każdy element
W praktyce patrzę na ten układ jak na prosty filtr ochronny dla całej pneumatyki. Jego zadanie nie polega na „ulepszaniu” sprężonego powietrza w abstrakcyjnym sensie, tylko na usunięciu tego, co najbardziej szkodzi instalacji: kondensatu, zanieczyszczeń stałych, skoków ciśnienia i, tylko w wybranych przypadkach, nadmiernego tarcia wewnętrznego.
| Element | Co robi | Co się dzieje bez niego |
|---|---|---|
| Filtr | Oddziela wodę, pył, rdzę i część aerozoli olejowych | Uszczelnienia szybciej się zużywają, a zawory i siłowniki brudzą się od środka |
| Reduktor | Utrzymuje stałe ciśnienie na wyjściu | Parametry pracy „pływają”, a narzędzie reaguje mniej przewidywalnie |
| Smarownica | Dozuje kontrolowaną mgłę olejową | Układ może pracować sucho, ale tylko wtedy, gdy komponenty są do tego przystosowane |
| Manometr i spust kondensatu | Pozwalają kontrolować ciśnienie i usuwać wodę z układu | Trudniej zauważyć problem zanim zacznie szkodzić instalacji |
W standardowym układzie elementy układa się w kolejności: filtr, reduktor, smarownica. To nie jest przypadek. Filtr ma zatrzymać brud na wejściu, reduktor ma ustawić i utrzymać ciśnienie, a smarownica, jeśli w ogóle jest potrzebna, powinna podać olej już na końcu toru. Dla wielu ogólnych zastosowań punktem odniesienia jest filtracja 5 µm, a przy precyzyjniejszych aplikacjach sięga się po 0,3 µm albo 0,01 µm.
Jeżeli instalacja ma zasilać starsze narzędzia pneumatyczne albo niektóre układy o wyższym tarciu, dodatkowe smarowanie nadal bywa przydatne. W nowoczesnej automatyce sytuacja wygląda inaczej: współczesne zawory i siłowniki są często projektowane do pracy bez oleju, więc smarownica przestaje być domyślnym wyborem. To prowadzi już do pytania, kiedy taki układ jest pełny, a kiedy lepiej postawić na prostszy wariant.
Kiedy pełny układ ma sens, a kiedy wystarczy prostszy wariant
Nie każdy obieg pneumatyczny potrzebuje kompletnej stacji z filtracją, regulacją i smarowaniem. Ja zwykle zaczynam od pytania: co dokładnie zasila ten tor powietrza i czy producent odbiornika przewidział pracę z olejem. To oszczędza pieniądze i zmniejsza ryzyko błędów, których później nie da się już łatwo cofnąć.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Filtr + reduktor | Większość warsztatowych i produkcyjnych aplikacji, szczególnie nowoczesna automatyka | Mniej elementów, prostszy serwis, mniejsze ryzyko zabrudzenia olejem | Brak dodatkowego smarowania dla odbiorników, które go wymagają |
| Filtr + reduktor + smarownica | Starsze narzędzia, wybrane siłowniki i urządzenia zalecane do pracy z mgłą olejową | Mniejsze tarcie, lepsza ochrona elementów ruchomych | Trzeba pilnować jakości oleju i nie stosować tego układu „na wszelki wypadek” |
| Filtr dokładny, separacja mgły i osuszanie | Precyzyjna automatyka, lakiernie, aplikacje wrażliwe na cząstki i wodę | Lepsza czystość powietrza i mniejsze ryzyko awarii | Większy koszt, większy spadek ciśnienia i bardziej wymagający serwis |
Współczesna pneumatyka coraz częściej pracuje na sucho, więc smarownica nie jest elementem obowiązkowym. To ważna zmiana, bo jeszcze wiele osób zakłada automatycznie, że „pneumatyka = olej”. W praktyce bywa odwrotnie: zbyt szybkie dozowanie oleju do całej linii potrafi bardziej zaszkodzić niż pomóc, zwłaszcza gdy po drodze są precyzyjne zawory, czujniki albo osuszacze.
W warsztacie obróbki metalu inaczej traktuję zasilanie narzędzi ręcznych, a inaczej tor dla automatyki maszyny. Przy pierwszej grupie smarowanie bywa jeszcze uzasadnione. Przy drugiej liczy się przede wszystkim stabilność, czystość i przewidywalny spadek ciśnienia. Następny krok to dobór konkretnego rozwiązania do warunków pracy.
Jak dobrać rozwiązanie do warsztatu i produkcji
Dobór nie powinien zaczynać się od pytania, „jaki model jest najpopularniejszy”, tylko od parametrów instalacji. W praktyce patrzę najpierw na przepływ, ciśnienie robocze, rodzaj zanieczyszczeń i miejsce montażu. Dopiero potem ma sens wybór konkretnego modułu lub zestawu.
| Parametr | Na co zwrócić uwagę | Dlaczego to ważne |
|---|---|---|
| Przepływ nominalny | Układ musi obsłużyć rzeczywiste zużycie powietrza, a nie tylko średnią wartość z katalogu | Zbyt mały element tworzy dławienie i spadek ciśnienia |
| Zakres regulacji ciśnienia | W wielu rozwiązaniach spotyka się zakresy rzędu 0,05-0,7 MPa, a w lżejszych także 0,02-0,2 MPa | Nie każdy reduktor pasuje do wszystkich narzędzi i siłowników |
| Dokładność filtracji | 5 µm wystarcza do wielu zastosowań ogólnych, ale procesy precyzyjne potrzebują 0,3 µm lub 0,01 µm | Im bardziej wrażliwy układ, tym większe znaczenie ma czystość powietrza |
| Spust kondensatu | Ręczny albo automatyczny, ale zawsze łatwo dostępny | Zalegająca woda osłabia filtr i wraca do instalacji |
| Warunki środowiskowe | Wióry, chłodziwa, drgania, rozpuszczalniki, wysoka temperatura | To wpływa na dobór obudowy, kubka i materiału uszczelnień |
| Materiał kubka i osłony | W agresywnym środowisku lepiej sprawdzają się rozwiązania metalowe lub dodatkowo chronione | Przezroczysty kubek ułatwia kontrolę, ale nie zawsze jest najbezpieczniejszy |

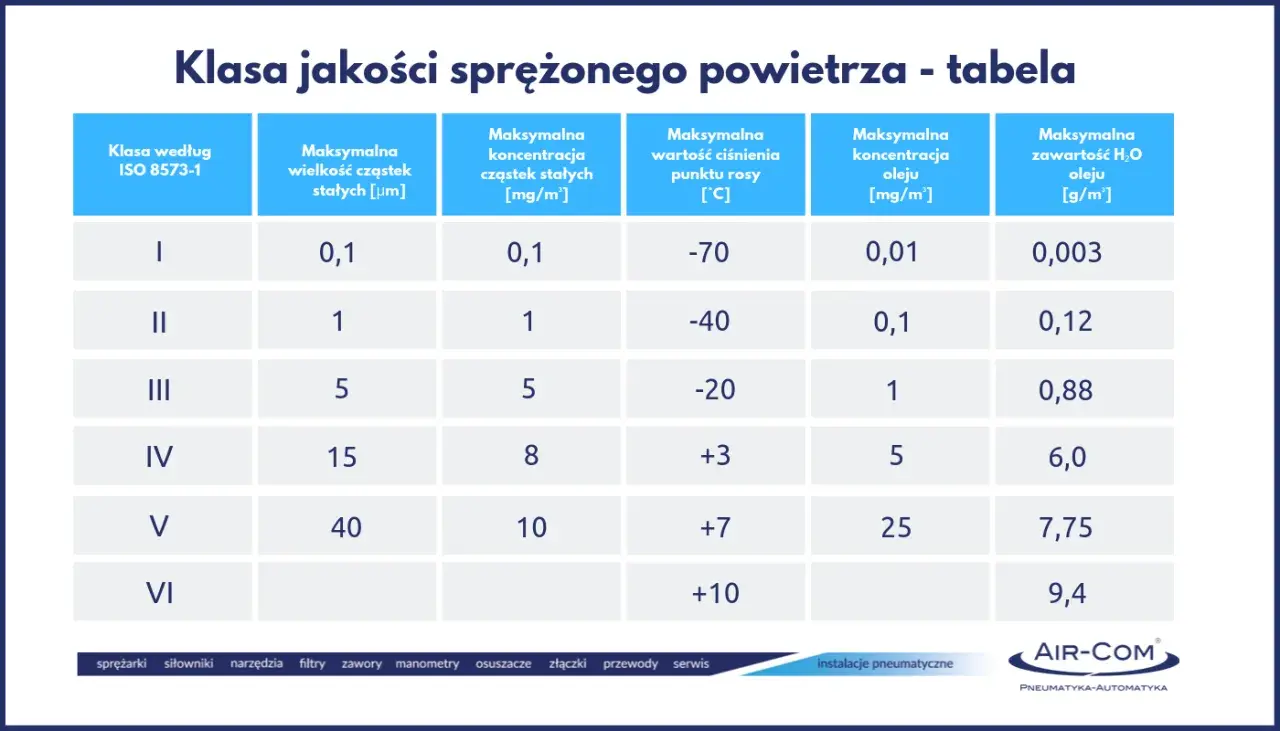

Ja zwykle zaczynam od dwóch pytań: ile powietrza naprawdę pobiera odbiornik i czy za układem będzie jeszcze coś bardzo czułego na brud. Jeśli odpowiedź jest pozytywna, dokładam dokładniejszą filtrację lub osobny etap uzdatniania. Jeśli nie, wolę prostszy zestaw, bo mniej elementów to mniej punktów awarii. W instalacjach o wyższych wymaganiach dobrze jest myśleć także w kategoriach klasy czystości sprężonego powietrza, a nie tylko samego ciśnienia.
To jednak nadal teoria bez poprawnego montażu. Nawet dobrze dobrany zestaw będzie działał słabo, jeśli zostanie źle wpięty albo pozostawiony bez serwisu.
Montaż i serwis, które naprawdę robią różnicę
Najlepszy komponent nie zrekompensuje złej praktyki montażowej. W pneumatyce drobiazgi mają duże znaczenie, bo cały układ pracuje pod stałym ruchem powietrza, drganiami i cykliczną zmianą obciążenia. To właśnie tam pojawiają się późniejsze, trudne do wychwycenia problemy.
- Montuj stację możliwie blisko odbiornika, bo długi odcinek za nią zwiększa ryzyko wtórnego kondensatu i spadku jakości powietrza.
- Zachowaj właściwą kolejność elementów. Smarownica ma być ostatnia, nie „gdzieś po drodze”.
- Przed uruchomieniem przedmuchaj przewody, bo opiłki, resztki chłodziwa i brud montażowy potrafią zabić nowy filtr szybciej, niż się wydaje.
- Opróżniaj kondensat regularnie. Woda, która zalega w kubku filtra, prędzej czy później wraca do linii.
- Kontroluj spadek ciśnienia. Jeśli filtr zaczyna mocno dławić układ, to zwykle znak, że element trzeba oczyścić albo wymienić.
- W trudnym środowisku wybieraj osłonę lub metalowy kubek, zwłaszcza tam, gdzie występują chłodziwa, rozpuszczalniki, oleje lub wióry.
- Nie przekraczaj przepływu znamionowego, nawet chwilowo, bo może to pogorszyć separację wilgoci i wywołać niepożądane zachowanie całego toru.
W praktyce serwis takiej stacji jest prosty, ale musi być regularny. Nie chodzi o codzienne rozbieranie osprzętu, tylko o krótką kontrolę kondensatu, ciśnienia i stanu wkładu filtracyjnego. To wystarcza, żeby większość problemów wychwycić zanim przerodzi się w przestój. Z tej perspektywy łatwo już dojść do najczęstszych błędów, które widzę najczęściej w warsztatach.
Najczęstsze błędy, które skracają życie pneumatyki
Najwięcej kłopotów nie robi sam sprzęt, tylko zbyt uproszczone założenia. W pneumatyce łatwo ulec pokusie „zainstaluję i zapomnę”, a potem zdziwić się, że narzędzie pracuje nierówno albo częściej wymaga naprawy. Właśnie tutaj widać, czy układ był projektowany z myślą o realnej pracy, czy tylko o odhaczeniu kolejnego elementu na liście zakupów.
- Zbyt dokładny filtr bez potrzeby prowadzi do większego oporu przepływu, a czasem do niepotrzebnych kosztów serwisu.
- Smarownica w układzie, który ma pracować na sucho, może zabrudzić zawory, czujniki i osuszacze zamiast im pomóc.
- Brak regularnego spustu kondensatu powoduje, że filtr zamiast chronić układ zaczyna sam być źródłem problemów.
- Dobór tylko po cenie zwykle kończy się zbyt małym przepływem, gorszą regulacją albo krótszą żywotnością elementów.
- Ignorowanie środowiska pracy jest szczególnie groźne w obróbce metalu, gdzie chłodziwo, pył i wióry zmieniają warunki pracy osprzętu.
Widziałem instalacje, w których kompresor był solidny, a mimo to cały tor pracował niestabilnie, bo błędnie dobrano filtrację albo pozostawiono osprzęt bez serwisu. Dlatego najrozsądniejsze podejście to nie szukanie „najmocniejszego” komponentu, tylko układu dopasowanego do pracy ciągłej i realnych obciążeń. Zostaje jeszcze jedna rzecz, która pomaga uniknąć kosztownych przeróbek już na starcie.
Co sprawdzić przed zamówieniem, żeby uniknąć przeróbek
Przed zakupem dobrze jest przejść przez prostą listę kontrolną. Oszczędza to czasu, a często także miejsca w instalacji, bo nie trzeba potem dokładać osobnych modułów albo wymieniać świeżo zamontowanych elementów.
- Czy odbiornik rzeczywiście wymaga smarowania, czy wystarczy mu filtr i reduktor.
- Jaki jest wymagany przepływ i czy wybrany moduł nie będzie zbyt mały dla chwilowych pików poboru.
- W jakim zakresie ma pracować ciśnienie, bo reduktor powinien dać się ustawić wygodnie, bez „walki” z instalacją.
- Czy potrzebna jest filtracja dokładna, mikromgła albo osobny osuszacz.
- Jakie są warunki środowiskowe, zwłaszcza obecność chłodziw, olejów, drgań i wiórów.
- Czy serwis będzie miał łatwy dostęp do spustu kondensatu, manometru i wkładu filtracyjnego.
- Czy układ ma być modułowy, bo to ułatwia późniejszą rozbudowę bez przebudowy całej linii.
Jeśli mam doradzić jedną rzecz, to właśnie tę: nie kupuj stacji „na oko”. Dobrze dobrany zestaw działa cicho, stabilnie i przez długi czas pozostaje prawie niewidoczny w codziennej pracy, a o to przecież chodzi w pneumatyce warsztatowej i przemysłowej. W praktyce to on decyduje, czy sprężone powietrze naprawdę wspiera proces, czy tylko przechodzi przez instalację bez większej kontroli.
