W obwodach elektrycznych nie chodzi o zapamiętanie kilku wzorów, tylko o umiejętność szybkiego sprawdzenia, co dzieje się z prądem i napięciem w konkretnym układzie. To właśnie dlatego prawo kirchhoffa wraca przy analizie instalacji, prostych układów pomiarowych, zasilaczy i szaf sterowniczych. W praktyce daje narzędzie do liczenia, ale też do wykrywania błędów, które na schemacie potrafią wyglądać niewinnie.
Najważniejsze informacje w skrócie
- Jedno prawo opisuje bilans prądów w węźle, drugie bilans napięć w zamkniętym oczku.
- Najpierw wybierasz punkt odniesienia, potem zapisujesz znaki i dopiero na końcu liczysz niewiadome.
- Układy szeregowe i równoległe są prostszymi przypadkami tych samych zasad.
- W obwodach z indukcją, długimi przewodami lub wysoką częstotliwością trzeba uważać na ograniczenia modelu.
- W automatyce te reguły pomagają dobrać zasilacz, bezpiecznik, przewody i szybciej szukać usterek.
Czym są dwa prawa Kirchhoffa i kiedy działają
W praktyce rozbijam ten temat na dwa proste bilanse. Pierwsze prawo mówi, że w węźle nie znika ładunek, więc suma prądów wpływających musi równać się sumie prądów wypływających. Drugie prawo pilnuje energii: w zamkniętym oczku suma wzrostów i spadków napięcia daje zero.
Najprościej mówiąc, pierwsza zasada odpowiada na pytanie, ile prądu płynie którędy, a druga na pytanie, jak rozkłada się napięcie w pętli obwodu. To są fundamenty analizy zarówno prostych obwodów DC, jak i wielu układów niskoczęstotliwościowych w automatyce. Układy szeregowe i równoległe nie są tu osobnymi „magicznymi przypadkami” - to po prostu wygodne skróty wynikające z tych samych reguł.
Warto też pamiętać o ograniczeniach. W klasycznym modelu obwodu zakłada się elementy skupione i brak istotnego wpływu zmiennego pola magnetycznego na samo oczko. Jeśli w układzie pojawia się silna indukcja, bardzo wysoka częstotliwość albo długi tor przewodów, trzeba uważać, bo prosty zapis może już nie wystarczyć. Od tego miejsca przechodzę do najważniejszej rzeczy: jak rozpoznać węzeł i oczko na schemacie bez zgadywania.

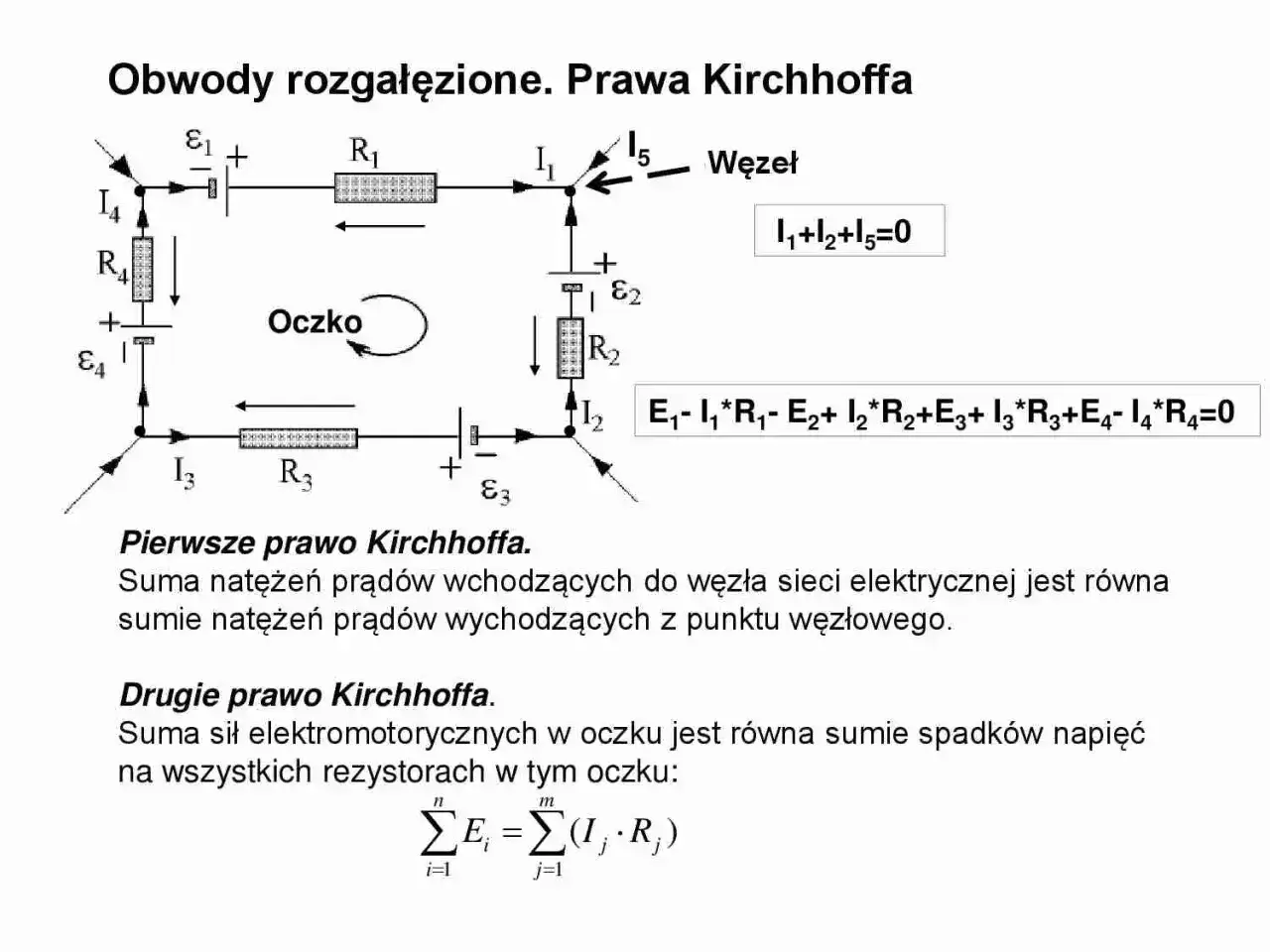

Jak rozpoznać węzeł i oczko w schemacie
Węzeł to miejsce połączenia co najmniej trzech gałęzi. W praktyce najłatwiej zobaczyć go tam, gdzie jeden przewód rozdziela się na kilka torów zasilania albo sygnału, na przykład w rozgałęzieniu 24 V DC do PLC, czujnika i przekaźnika.
Oczko to dowolna zamknięta pętla w obwodzie. Jeśli potrafisz przejść po schemacie od źródła przez elementy i wrócić do punktu startowego bez odrywania „ścieżki”, to właśnie masz oczko. Dla początkujących to ważne, bo wiele błędów bierze się nie z rachunków, tylko z błędnego wskazania pętli.
| Reguła | Co bilansuje | Najprostszy zapis | Typowe zastosowanie |
|---|---|---|---|
| Pierwsze prawo | Prądy w węźle | ΣI = 0 | Rozgałęzienia, sumowanie poborów, dobór zasilacza |
| Drugie prawo | Napięcia w oczku | ΣU = 0 | Pętle zasilania, spadki napięć, analiza cewek i rezystorów |
Gdy już widzisz te trzy elementy, można spokojnie przejść od schematu do równania. I właśnie tu zaczyna się część, w której wielu osobom plącze się znak plus i minus, choć sama idea jest naprawdę prosta.
Jak zapisać równania i policzyć prosty obwód
Najpierw wybieram kierunki prądów umownie. To ważne: kierunek możesz przyjąć arbitralnie, a jeśli wynik wyjdzie ujemny, oznacza to po prostu, że rzeczywisty kierunek jest odwrotny. Dzięki temu nie trzeba zgadywać „na oko”, tylko konsekwentnie przeprowadzić obliczenia.
- Wybieram węzeł lub oczko, które chcę policzyć.
- Zapisuję wszystkie prądy albo spadki napięć, jakie w nim występują.
- Ustalam znaki zgodnie z przyjętym kierunkiem przejścia.
- Układam równanie i podstawiam znane wartości.
- Sprawdzam wynik na sens fizyczny, a nie tylko na zgodność algebraiczną.
Przykład z automatyki jest bardzo typowy. Zasilacz 24 V DC zasila cewkę przekaźnika, a na przewodach i styku odkłada się łącznie 0,6 V. Z drugiego prawa dostaję więc: 24 V - 0,6 V - Ucewki = 0, czyli na cewce zostaje 23,4 V. Jeśli opór cewki wynosi 80 Ω, prąd wynosi 23,4 V / 80 Ω = 0,2925 A, czyli około 293 mA. Taki rachunek od razu pokazuje, czy zasilacz ma zapas, czy układ pracuje na styk.
W analogiczny sposób można policzyć rozgałęzienie prądów. Jeżeli do węzła wpływa 2,4 A, a z niego wychodzą trzy gałęzie: 1,5 A, 0,6 A i 0,3 A, bilans się zgadza. To brzmi banalnie, ale właśnie na takim rachunku opiera się dobór bezpieczników, zasilaczy i przekrojów przewodów. Najwięcej problemów nie robi jednak samo liczenie, tylko drobne błędy, które łatwo przeoczyć.
Najczęstsze błędy, które psują wynik
Przy tej metodzie widzę kilka powtarzających się pomyłek. Pierwsza to pomijanie jednej gałęzi w węźle, zwykle tej z czujnikiem, diodą zabezpieczającą albo elektroniką pomocniczą. Druga to mieszanie kierunków liczenia w tym samym równaniu, przez co znaki przestają mieć sens.
- Przyjęcie kierunku prądu, ale bez konsekwencji w całym równaniu.
- Liczenie oczka przez elementy, które nie są w tej samej pętli.
- Pomijanie spadków na przewodach, stykach i łącznikach, gdy są istotne.
- Zakładanie, że wynik „musi” wyjść dodatni.
- Stosowanie prostego bilansu w układzie z silną indukcją bez sprawdzenia, czy to jeszcze ten sam model obwodu.
W warsztacie i w szafie sterowniczej ten ostatni punkt ma znaczenie częściej, niż się wydaje. Cewki, długie przewody, styczniki i transformatory potrafią wprowadzać zjawiska, których nie widać na pierwszy rzut oka. Dlatego zawsze zaczynam od porządnego schematu, a dopiero potem biorę miernik do ręki. To prowadzi naturalnie do pytania, po co właściwie ta metoda tak dobrze sprawdza się w elektryce i automatyce.
Co dają w elektryce i automatyce na co dzień
W praktyce te reguły są dla mnie narzędziem do trzech rzeczy: liczenia, porządkowania schematu i diagnozowania usterek. Gdy projektuję lub sprawdzam układ, mogę szybko ocenić, czy zasilacz 24 V ma zapas, czy obwód czujników nie przeciąża linii, i czy spadek napięcia nie przekroczy tego, co toleruje odbiornik.
W automatyce najczęściej wracają takie scenariusze:
- dobór zasilacza do PLC, modułów wejść i czujników,
- sprawdzenie, czy jedna gałąź nie zabiera zbyt dużego prądu,
- szukanie przerwy w obwodzie lub błędnie podłączonego elementu,
- analiza spadków napięcia na długich odcinkach przewodów,
- weryfikacja, czy przekaźnik, stycznik albo cewka dostaje tyle, ile trzeba.
To jest też powód, dla którego te zasady są tak ważne w pracy serwisowej. Jeśli masz na schemacie wszystko policzone, łatwiej odróżnić realną usterkę od zwykłego błędu założenia. A kiedy układ przestaje być prosty, trzeba wiedzieć, gdzie kończy się klasyczny bilans, a zaczynają zjawiska dodatkowe.
Kiedy zwykły bilans przestaje wystarczać
Nie każdy obwód da się opisać jedną kartką z równaniami węzłów i oczek. Jeśli pracujesz z wysoką częstotliwością, długimi liniami, transformatorami, silnymi polami magnetycznymi albo układami, w których pojawia się indukowane napięcie, trzeba uwzględnić coś więcej niż sam prosty model DC. Wtedy dochodzą pojemności pasożytnicze, indukcyjności przewodów i zjawiska dynamiczne.
To nie znaczy, że podstawowe prawa przestają być użyteczne. Raczej trzeba je traktować jako punkt wyjścia, a nie gotową odpowiedź na każdy przypadek. W praktyce często robię tak: najpierw sprawdzam bilans prądów i napięć, potem oceniam, czy układ zachowuje się jak model skupiony, a na końcu dopiero sięgam po dokładniejsze narzędzia pomiarowe. W prostych instalacjach warsztatowych to wciąż wystarcza w ogromnej większości przypadków.
Jeżeli chcesz szybko ogarnąć temat bez zbędnej teorii, zapamiętaj jedno: dwa bilanse - prądu w węźle i napięcia w oczku - wystarczają, by czytać większość klasycznych schematów i sensownie diagnozować obwody. Reszta to już konsekwencja, dobra metoda znaków i uważne sprawdzenie, czy układ naprawdę mieści się w założeniach modelu.
