Spawanie stali nierdzewnej z czarną - Jak uniknąć błędów?

Witaj w kompleksowym poradniku poświęconym spawaniu stali nierdzewnej ze stalą czarną – zadaniu, które choć technicznie wykonalne, stawia przed spawaczem wiele wyzwań. Ten artykuł wyjaśni, dlaczego połączenie tych dwóch, z pozoru niekompatybilnych materiałów, jest możliwe, jakie pułapki na Ciebie czekają i jak je skutecznie ominąć, by uzyskać trwałe i estetyczne połączenie.

Czy połączenie "nierdzewki" z "czarną" stalą jest w ogóle możliwe i trwałe?

Zapewniam Cię, że spawanie stali nierdzewnej, potocznie nazywanej "nierdzewką" lub stalą kwasoodporną, ze stalą węglową, czyli "czarną" stalą, jest nie tylko technicznie możliwe, ale i często praktykowane w wielu gałęziach przemysłu. Choć na pierwszy rzut oka może wydawać się to zadaniem karkołomnym ze względu na fundamentalne różnice między tymi metalami, odpowiednie podejście i przestrzeganie ściśle określonych zasad pozwala na uzyskanie trwałych i niezawodnych połączeń.

Wyzwanie polega na tym, że łączymy materiały o odmiennych właściwościach fizycznych i chemicznych, co wymaga od spawacza nie tylko precyzji, ale i głębokiej wiedzy na temat procesów zachodzących w spoinie. Takie połączenia są standardem w przemyśle chemicznym, gdzie elementy ze stali nierdzewnej, odporne na korozję, muszą być łączone z większymi i tańszymi konstrukcjami ze stali węglowej. Podobnie jest w przemyśle spożywczym, farmaceutycznym czy energetycznym – wszędzie tam, gdzie wymagana jest higiena i odporność na agresywne środowiska, ale jednocześnie ekonomia i wytrzymałość konstrukcji. To właśnie w takich miejscach, dzięki odpowiedniej technice i materiałom, udaje się tworzyć hybrydowe konstrukcje, które łączą w sobie zalety obu typów stali.

Dlaczego spawanie tych dwóch metali to wyzwanie? Kluczowe różnice, które musisz znać

Zrozumienie, dlaczego spawanie stali nierdzewnej ze stalą węglową jest tak wymagające, to pierwszy krok do sukcesu. Kluczowe wyzwania wynikają z fundamentalnych różnic między tymi metalami, które musimy wziąć pod uwagę, aby uniknąć poważnych problemów w przyszłości.

• Różna rozszerzalność cieplna: dlaczego spoina pęka?

  Jednym z największych problemów jest znacznie większa rozszerzalność cieplna stali nierdzewnej w porównaniu ze stalą węglową. Oznacza to, że podczas nagrzewania w procesie spawania, stal nierdzewna rozszerza się bardziej niż stal czarna. Podczas stygnięcia zaś, kurczy się w większym stopniu. Ta różnica powoduje powstawanie ogromnych naprężeń w spoinie i w strefie wpływu ciepła. Jeśli naprężenia te są zbyt duże i nie zostaną skompensowane, mogą prowadzić do powstawania pęknięć, zarówno gorących (podczas krzepnięcia metalu), jak i zimnych (po ostygnięciu złącza).

• Ryzyko korozji galwanicznej: cichy zabójca złącza

  Kolejnym poważnym zagrożeniem jest korozja galwaniczna. Na czym to polega? Kiedy dwa różne metale, takie jak stal nierdzewna i stal węglowa, stykają się ze sobą w obecności elektrolitu (np. wilgoci, kondensatu, a nawet deszczu), tworzą ogniwo galwaniczne. W tym "ogniwie" jeden z metali staje się anodą i ulega przyspieszonej korozji. Niestety, w przypadku połączenia stali nierdzewnej ze stalą węglową, stal czarna będzie tą, która koroduje szybciej. Dodatkowo, wysoka temperatura spawania może uszkodzić warstwę pasywną stali nierdzewnej w strefie wpływu ciepła, co również obniża jej odporność korozyjną i może prowadzić do miejscowej korozji.

• Mieszanie się metali w jeziorku spawalniczym: kruchość na granicy

  Skład chemiczny obu stali ma fundamentalne znaczenie. Podczas spawania, w jeziorku spawalniczym dochodzi do mieszania się, czyli dyfuzji, pierwiastków z obu łączonych materiałów. Problem pojawia się, gdy węgiel ze stali czarnej miesza się z chromem, będącym kluczowym składnikiem stali nierdzewnej. To mieszanie może prowadzić do powstawania kruchych węglików chromu na granicy wtopienia. Te węgliki osłabiają złącze, czyniąc je bardziej podatnym na pękanie i zmniejszając jego plastyczność, co jest absolutnie niepożądane w trwałym połączeniu.

Sekret tkwi w spoiwie! Jakiego drutu lub elektrody użyć, by spoina nie pękła?

Po omówieniu wyzwań, przejdźmy do rozwiązania, które jest absolutnie kluczowe: dobór odpowiedniego materiału dodatkowego, czyli spoiwa. To właśnie on decyduje o tym, czy Twoja spoina będzie trwała, czy też szybko ulegnie zniszczeniu. Użycie standardowego drutu do stali nierdzewnej (np. 308L) lub do stali czarnej jest w tym przypadku błędem, który może mieć katastrofalne skutki.

• Dlaczego spoiwo typu 309L (i 309LSi) to najczęstszy i najbezpieczniejszy wybór?

  Jeśli masz do czynienia ze spawaniem stali nierdzewnej ze stalą czarną, Twoim najlepszym przyjacielem będzie spoiwo typu 309L. W przypadku metody MIG/MAG często stosuje się jego wariant 309LSi, który zawiera dodatek krzemu (Si) poprawiający zwilżalność i płynność jeziorka spawalniczego. Dlaczego akurat to spoiwo? Jego skład chemiczny jest specjalnie zaprojektowany do tego typu połączeń. Posiada ono wysoką zawartość chromu (około 23%) i niklu (około 13%). Te pierwiastki są kluczowe, ponieważ zapewniają spoinie odpowiednią odporność na korozję oraz elastyczność, która pozwala na kompensację różnic w rozszerzalności cieplnej między stalą nierdzewną a węglową.

• Czym jest warstwa buforowa i jak działa w praktyce?

  Spoiwo 309L pełni rolę swoistej warstwy buforowej. Wyobraź sobie, że jest to "pośrednik" między dwoma różnymi światami. Kiedy w jeziorku spawalniczym dochodzi do mieszania się (dyfuzji) pierwiastków z obu łączonych metali, spoiwo 309L skutecznie to kompensuje. Dzięki swojej unikalnej mikrostrukturze i składowi chemicznemu, zapobiega tworzeniu się kruchych węglików chromu, które, jak już wiesz, osłabiają złącze. Minimalizuje również naprężenia wewnętrzne, które powstają podczas stygnięcia, znacząco redukując ryzyko pęknięć. To właśnie ta "buforowa" funkcja sprawia, że połączenie jest trwałe i odporne na trudne warunki.

• Czego ABSOLUTNIE unikać? Błędy w doborze materiałów, które prowadzą do katastrofy

  Unikaj jak ognia używania typowych spoiw do stali nierdzewnej, takich jak 308L czy 316L. Choć są doskonałe do łączenia stali nierdzewnych między sobą, ich skład chemiczny nie jest przystosowany do radzenia sobie z obecnością węgla ze stali czarnej. Mogą prowadzić do tworzenia się kruchych faz i pęknięć. Oczywiście, spoiwa do stali węglowej są całkowicie wykluczone, ponieważ nie zapewnią żadnej odporności na korozję i będą podatne na pękanie. Pamiętaj, że oszczędność na spoiwie to pozorna oszczędność, która w dłuższej perspektywie zawsze prowadzi do kosztownych napraw.

Spawanie nierdzewki ze stalą czarną krok po kroku – praktyczny poradnik dla trzech popularnych metod

Wybór odpowiedniej metody spawania jest równie ważny, jak dobór spoiwa. Każda z popularnych technik – TIG, MIG/MAG i MMA – ma swoje specyficzne zastosowania i wymaga nieco innego podejścia, gdy łączymy stal nierdzewną ze stalą czarną. Przyjrzyjmy się im bliżej.

• Metoda TIG – precyzja i jakość dla najbardziej wymagających połączeń

  Metoda TIG (Tungsten Inert Gas) jest moim zdaniem najbardziej zalecana, gdy priorytetem jest najwyższa jakość, estetyka i precyzja spoiny. Dzięki oddzieleniu źródła ciepła (łuk elektryczny) od materiału dodatkowego (drut spawalniczy), masz doskonałą kontrolę nad procesem. To minimalizuje ryzyko zanieczyszczeń i pozwala na uzyskanie bardzo czystych i gładkich połączeń. Do spawania TIGiem używamy oczywiście drutu 309L. Jako gaz osłonowy absolutnie konieczny jest czysty argon (100% Ar), który skutecznie chroni jeziorko spawalnicze przed utlenianiem. Prąd spawania powinien być dostosowany do grubości materiału, ale zazwyczaj stosuje się niższe natężenia niż w innych metodach, aby zapobiec przegrzewaniu. Technika prowadzenia łuku powinna być płynna i stabilna, z minimalnym ruchem bocznym, aby ograniczyć strefę wpływu ciepła.

• Metoda MIG/MAG – jak uzyskać dobrą spoinę przy większej prędkości?

  Metoda MIG/MAG (Metal Inert Gas / Metal Active Gas) jest znacznie bardziej wydajna i pozwala na szybsze spawanie, co jest korzystne w produkcji seryjnej lub przy większych konstrukcjach. Tutaj również kluczowe jest spoiwo – używamy drutu 309LSi, który dzięki dodatkowi krzemu zapewnia lepszą płynność i penetrację. Jeśli chodzi o gaz osłonowy, dla MIG (czyli z gazem obojętnym) stosujemy czysty argon. W przypadku MAG (z gazem aktywnym) możemy użyć mieszanek argonu z niewielkim dodatkiem CO2 (np. Ar+2%CO2), jednak musimy pamiętać, że CO2 jest gazem aktywnym i może wpływać na skład chemiczny spoiny, dlatego czysty argon jest bezpieczniejszym wyborem. Parametry spawania, takie jak napięcie i prędkość podawania drutu, muszą być precyzyjnie dobrane, aby uzyskać odpowiednie przetopienie, jednocześnie minimalizując ryzyko przegrzania materiału, co jest szczególnie ważne przy łączeniu stali o różnej rozszerzalności.

• Metoda MMA (elektrodą otuloną) – czy to dobre rozwiązanie w warunkach warsztatowych i terenowych?

  Metoda MMA (Manual Metal Arc), czyli spawanie elektrodą otuloną, jest najbardziej uniwersalna i doskonale sprawdza się w warunkach warsztatowych oraz w terenie, gdzie dostęp do bardziej zaawansowanego sprzętu jest ograniczony. Choć jest wszechstronna, uzyskanie spoiny o tak wysokiej czystości i estetyce jak w TIG-u jest trudniejsze. Do spawania MMA używamy specjalnych elektrod, np. E309L, które posiadają otulinę zapewniającą ochronę gazową i stabilizację łuku. Technika spawania wymaga doświadczenia – należy utrzymywać krótki łuk, a ruch elektrody powinien być równomierny. Ważne jest, aby unikać zbyt wysokiego prądu, który może prowadzić do przegrzania i nadmiernego mieszania się metali. Mimo że MMA jest mniej precyzyjna, przy odpowiedniej technice i doborze elektrody, można uzyskać bardzo solidne i trwałe połączenia.

Klucz do sukcesu to nie tylko spawanie. Jak przygotować materiał i zadbać o spoinę?

Pamiętaj, że samo spawanie to tylko część równania. Sukces i trwałość połączenia stali nierdzewnej ze stalą czarną zależą w dużej mierze od tego, jak przygotujesz materiały i jak zadbasz o spoinę po zakończeniu pracy. Ignorowanie tych etapów to proszenie się o kłopoty.

• Perfekcyjne czyszczenie przed spawaniem – jak usunąć wszystko, co zagraża trwałości połączenia?

  To absolutna podstawa! Zanim w ogóle pomyślisz o zajarzeniu łuku, musisz dokładnie oczyścić obie powierzchnie, które mają być spawane. Rdza, farba, oleje, smary, tlenki, a nawet kurz – wszystko to jest zanieczyszczeniem, które może negatywnie wpłynąć na jakość spoiny, jej wytrzymałość i odporność na korozję. Do czyszczenia mechanicznego możesz użyć szczotek drucianych (ale tylko tych przeznaczonych do stali nierdzewnej, aby uniknąć zanieczyszczenia żelazem!), szlifierek z odpowiednimi tarczami. W przypadku silnych zanieczyszczeń tłuszczowych, konieczne może być czyszczenie chemiczne. Pamiętaj, że nawet niewielkie zanieczyszczenie może prowadzić do wad spoiny lub inicjować korozję.

• Kontrola temperatury – dlaczego przegrzanie materiału jest tak niebezpieczne?

  Kontrola temperatury, zwłaszcza temperatury międzyściegowej (czyli temperatury materiału między kolejnymi warstwami spoiny), jest niezwykle ważna. Przegrzanie materiału jest bardzo niebezpieczne, ponieważ może prowadzić do niepożądanych zmian w strukturze stali, zarówno nierdzewnej, jak i węglowej. W przypadku stali nierdzewnej może to spowodować wydzielanie się węglików chromu na granicach ziaren, co obniża jej odporność na korozję (tzw. uczulenie). W obu materiałach przegrzanie zwiększa naprężenia wewnętrzne i ryzyko pęknięć. Dlatego zawsze staraj się utrzymywać temperaturę na jak najniższym, ale wystarczającym poziomie, a w przypadku spawania wielościegowego, pozwól materiałowi ostygnąć przed położeniem kolejnej warstwy.

• Obróbka po spawaniu: trawienie i pasywacja – kiedy są konieczne, by zapobiec rdzy?

  Po zakończeniu spawania, zwłaszcza po stronie stali nierdzewnej, powierzchnia spoiny i strefa wpływu ciepła mogą być pokryte zgorzeliną spawalniczą (czarnymi nalotami) oraz warstwą zubożoną w chrom. Te defekty znacznie obniżają odporność korozyjną stali nierdzewnej. Aby przywrócić jej pełną odporność, zaleca się przeprowadzenie obróbki po spawaniu. Proces ten składa się z dwóch głównych etapów:

  1. Trawienie: Polega na usunięciu zgorzeliny i warstwy zubożonej w chrom za pomocą specjalnych past lub kąpieli trawiących. Jest to proces chemiczny, który "oczyszcza" powierzchnię.
  2. Pasywacja: Po wytrawieniu, powierzchnia stali nierdzewnej jest poddawana działaniu środków pasywujących (np. kwasu azotowego), które odbudowują naturalną, ochronną warstwę pasywną. To właśnie ta warstwa odpowiada za odporność stali nierdzewnej na korozję.

  Te procesy są niezbędne, aby zapobiec rdzy i zapewnić długotrwałą trwałość połączenia, szczególnie w środowiskach agresywnych.

Najczęstsze błędy przy spawaniu stali nierdzewnej z czarną – jak ich unikać?

Na podstawie mojego doświadczenia oraz danych z portali branżowych, takich jak pinb-ostrzeszow.pl, mogę wskazać najczęściej popełniane błędy, które niweczą wysiłek spawacza. Ich unikanie jest absolutnie kluczowe dla trwałości i niezawodności połączenia.

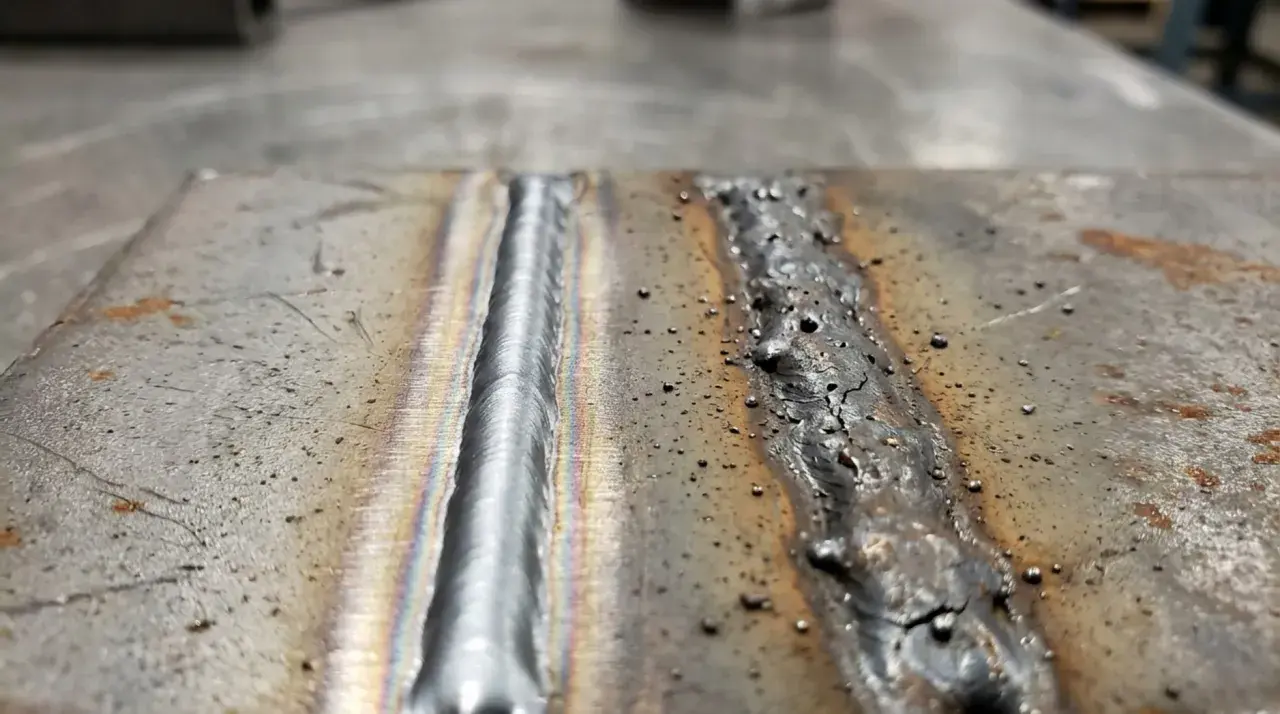

• Problem nr 1: Pękanie gorące i zimne – skąd się bierze i jak mu zapobiegać?

  Pękanie spoiny to jeden z najbardziej frustrujących problemów. Jak już wspomniałem, wynika ono głównie z naprężeń spowodowanych różną rozszerzalnością cieplną obu materiałów. Pękanie gorące występuje, gdy metal krzepnie, a jego struktura jest jeszcze plastyczna, ale już poddana naprężeniom. Pękanie zimne pojawia się po ostygnięciu złącza, często nawet po kilku godzinach, gdy naprężenia osiągną krytyczny poziom. Aby temu zapobiec, kluczowy jest odpowiedni dobór spoiwa (309L), które ma skład chemiczny minimalizujący ryzyko pęknięć. Niezwykle ważna jest również kontrola temperatury międzyściegowej, aby uniknąć przegrzewania i zbyt szybkiego stygnięcia. Wreszcie, odpowiednia technika spawania, z minimalnym ruchem bocznym i kontrolowanym wprowadzaniem ciepła, również pomaga zredukować naprężenia.

• Problem nr 2: Widoczna korozja na spoinie lub obok niej – gdzie popełniono błąd?

  Jeśli po krótkim czasie na spoinie lub w jej pobliżu pojawia się rdza, to znak, że gdzieś popełniono poważny błąd. Najczęściej jest to wynik korozji galwanicznej, która powstaje, gdy dwa różne metale stykają się w obecności wilgoci. Innym powodem jest uszkodzenie warstwy pasywnej stali nierdzewnej w strefie wpływu ciepła, co czyni ją podatną na korozję. Błędy prowadzące do korozji to przede wszystkim: niewłaściwe czyszczenie przed spawaniem (pozostawienie zanieczyszczeń), brak obróbki po spawaniu (trawienia i pasywacji, które odbudowują warstwę ochronną) oraz zbyt wysoka temperatura spawania, która może uczulić stal nierdzewną. Pamiętaj, że czystość i odpowiednia obróbka to podstawa odporności korozyjnej.

• Przeczytaj również: Prąd spawania - dobierz idealny i uniknij błędów

  Problem nr 3: Niewłaściwe parametry spawania – dlaczego kopiowanie ustawień "na ślepo" to zły pomysł?

  Każde połączenie jest inne, a kopiowanie ustawień spawarki "na ślepo" z innej pracy to prosta droga do problemów. Niewłaściwe parametry spawania – takie jak zbyt wysoki lub zbyt niski prąd, nieodpowiednie napięcie czy zbyt duża prędkość spawania – mogą prowadzić do wielu wad. Zbyt wysoki prąd może spowodować przegrzanie materiału, nadmierne mieszanie się metali i wypalenie dodatków stopowych. Zbyt niski prąd może skutkować niedostatecznym przetopem i brakiem pełnego połączenia. Każdorazowo należy dostosować parametry do konkretnego połączenia, grubości materiałów, rodzaju spoiwa i metody spawania. Testowanie i optymalizacja parametrów na próbkach to najlepsza praktyka, która pozwala uniknąć powstawania wad i zapewnić optymalne właściwości złącza.
