Dobór frezu decyduje o szybkości skrawania, jakości powierzchni i tym, czy detal wyjdzie z maszyny bez zbędnych poprawek. Poniżej rozkładam na części najważniejsze rodzaje frezów stosowanych we frezarkach, pokazuję ich praktyczne zastosowania i podpowiadam, jak dobrać narzędzie do materiału, geometrii oraz etapu obróbki. To tekst dla kogoś, kto chce wybierać narzędzia świadomie, a nie tylko na podstawie nazwy z katalogu.
Najważniejsze są trzy rzeczy: kształt, materiał i geometria ostrza.
- Frez czołowy sprawdza się przy planowaniu dużych powierzchni, a palcowy przy rowkach, kieszeniach i konturach.
- Frez kulowy wybieram do kształtów 3D, a kątowy do faz, gratowania i prostych wykończeń krawędzi.
- Monolityczny HM daje sztywność i precyzję, a korpus z płytkami wymiennymi lepiej znosi większe ubytki materiału.
- W aluminium zwykle lepiej działają 2-3 rowki, a w stali częściej 4 lub więcej.
- Krótki wysięg, dobre odprowadzanie wióra i stabilne mocowanie często dają większy efekt niż „mocniejszy” model z katalogu.
Jak czytam podział frezów w praktyce
Frez to wieloostrzowe narzędzie skrawające, które usuwa materiał ruchem obrotowym, a w praktyce decyduje nie tylko o tempie pracy, ale też o powierzchni i stabilności całego procesu. Ja zaczynam od trzech pytań: gdzie narzędzie tnie, jak odprowadza wiór i czy maszyna ma dość sztywności, by utrzymać równy skraw. To właśnie te odpowiedzi zwykle przesądzają o wyborze, a nie sama nazwa z katalogu.
Ta logika przydaje się zarówno przy obróbce zgrubnej, jak i przy wykończeniu przed szlifem. Kiedy ten podział mam już uporządkowany, łatwiej przejść do konkretów: który frez robi jaką robotę i w jakich warunkach naprawdę ma sens.

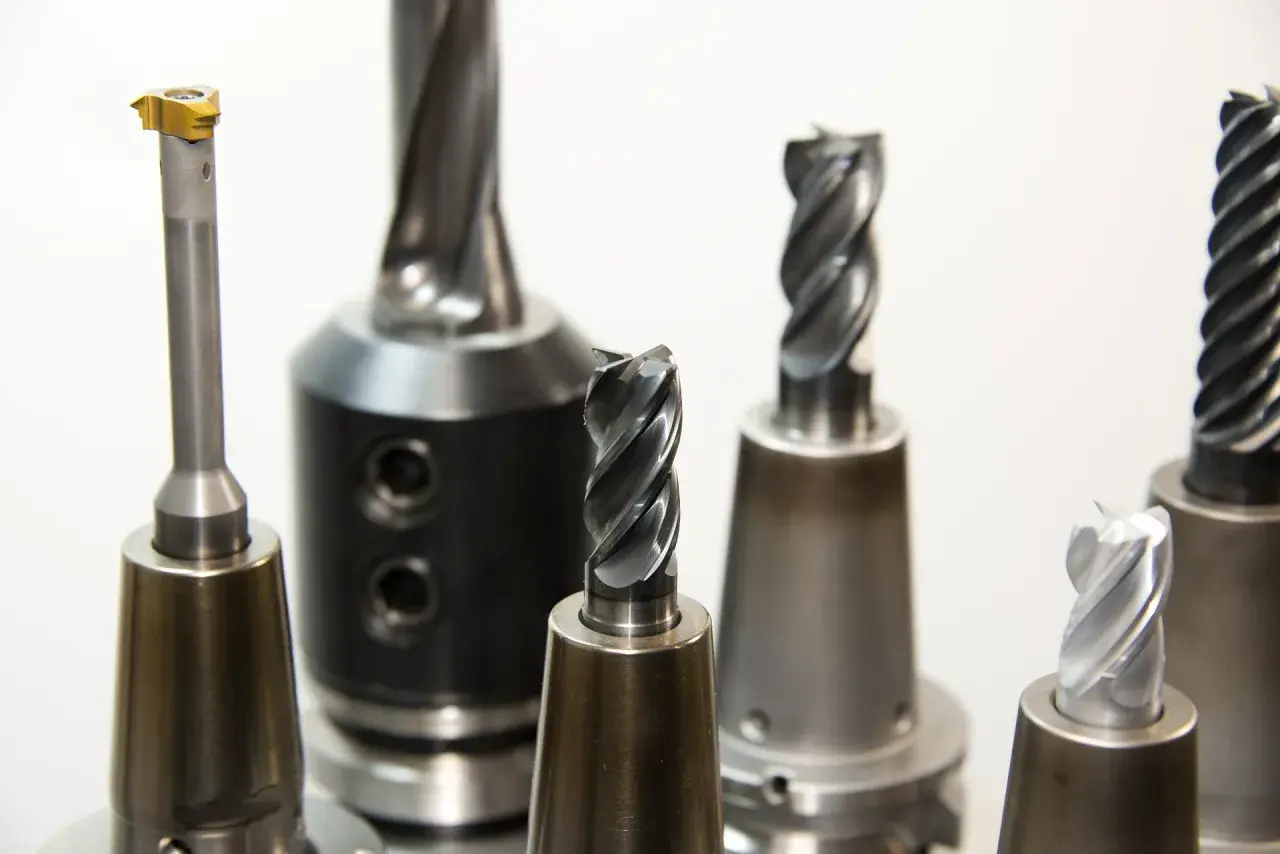

Najważniejsze typy narzędzi i ich zastosowanie
W praktyce nie ma jednego „najlepszego” frezu do wszystkiego. Są za to narzędzia, które bardzo dobrze robią jedno zadanie i przeciętnie radzą sobie z innymi. Poniższy podział porządkuje temat tak, jak patrzę na niego w warsztacie: po funkcji, a nie po samym kształcie.
| Typ frezu | Do czego służy | Kiedy go wybrać | Praktyczna uwaga |
|---|---|---|---|
| Frez czołowy | Planowanie dużych powierzchni | Gdy liczy się płaskość, wydajność i szybkie zbieranie materiału | Najczęściej pracuje pod kątem 45° i dobrze sprawdza się przy obróbce baz |
| Frez palcowy, czyli trzpieniowy | Rowki, kieszenie, kontury, zarysy | Gdy detal ma złożony kształt albo trzeba wejść w wąskie miejsce | To jeden z najbardziej uniwersalnych frezów w CNC i w pracy warsztatowej |
| Frez walcowo-czołowy | Obróbka płaszczyzn i bocznych ścianek | Gdy jedno narzędzie ma wykonać więcej niż jedną operację | Dobry kompromis między uniwersalnością a sztywnością |
| Frez tarczowy | Wąskie i szerokie rowki, przecinanie | Gdy potrzebna jest stała szerokość cięcia lub konkretna głębokość rowka | Wymaga stabilnego mocowania i pewnego prowadzenia |
| Frez kątowy | Fazy, rowki trapezowe, naroża pod kątem | Do zbijania ostrych krawędzi i przygotowania elementu pod montaż | Kąty 30°, 45°, 60° i 90° pokrywają większość codziennych zadań |
| Frez kulowy | Powierzchnie 3D, formy, matryce | Gdy trzeba odwzorować łuk, promień albo złożony profil | Świetny do wykańczania, ale słabszy do płaskich baz |
| Frez z promieniem naroża | Półwykańczanie i łagodniejsze przejścia | Gdy ostra krawędź zbyt szybko by się wyszczerbiała | Łączy większą trwałość z lepszą odpornością naroża |
| Frez do rowków T | Rowki teowe pod mocowanie i prowadzenie elementów | Przy stołach maszynowych, uchwytach i zabudowie osprzętu | Najpierw wykonuje się rowek prowadzący, dopiero potem rozszerzenie pod T |
| Frez do gwintów | Gwinty wewnętrzne i zewnętrzne | Gdy potrzebna jest większa kontrola nad tolerancją i elastyczność średnic | Wymaga poprawnego programu i stabilnego prowadzenia osi |
W katalogach producentów pojawiają się jeszcze frezy szybkoposuwowe, wgłębne, do fazowania czy do kopiowania, ale do codziennego warsztatu ten podział zwykle wystarcza, żeby uniknąć kosztownych pomyłek. Kiedy mam już dobrany kształt narzędzia, patrzę na konstrukcję, bo ona w praktyce mówi najwięcej o kosztach i stabilności pracy.
Monolityczny frez czy narzędzie z płytkami wymiennymi
Tu różnice są bardziej praktyczne niż marketingowe. Monolityczny frez, zwykle z HSS, HSS-Co albo z węglika spiekanego, daje dobrą precyzję, mniejszą średnicę i lepszą kontrolę nad detalem. Z kolei korpus z płytkami wymiennymi lepiej znosi większe obciążenia, szerokie planowanie i pracę seryjną, gdzie liczy się koszt jednej krawędzi skrawającej.
| Rozwiązanie | Plusy | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| HSS / HSS-Co | Niska cena wejścia, łatwe ostrzenie, dobra tolerancja na mniej sztywną maszynę | Niższa wydajność i mniejsza odporność na wysokie obciążenia | Prostsze prace, starsze frezarki, obróbka okazjonalna |
| Monolityczny HM | Wysoka sztywność, dobra dokładność, świetna praca przy większych prędkościach | Gorzej znosi błędy mocowania i zbyt duży wysięg | CNC, kieszenie, kontury, obróbka wymagająca powtarzalności |
| Narzędzie z płytkami wymiennymi | Wysoka wydajność, szybka wymiana ostrza, dobre do dużych średnic | Wyższy koszt korpusu i większa wrażliwość na dobór płytki | Planowanie, zgrubna obróbka, produkcja seryjna |
W bardzo specjalnych zastosowaniach dochodzą jeszcze narzędzia z PKD albo CBN, ale to już rozwiązania dla konkretnych materiałów i procesów, a nie punkt startowy do większości prac. W mojej praktyce prosty wybór jest zwykle skuteczniejszy: jeśli obrabiam stal na CNC, najczęściej sięgam po węglik, a jeśli pracuję nieregularnie albo na starszej maszynie, HSS bywa rozsądniejszym startem. Kiedy materiał i konstrukcja są już wybrane, dopasowuję jeszcze geometrię do konkretnego zadania.
Jak dobrać narzędzie do materiału i operacji
Dobór frezu zaczynam od materiału, bo to on narzuca większość ograniczeń. Inaczej zachowuje się stal konstrukcyjna, inaczej aluminium, a jeszcze inaczej żeliwo czy tworzywo. To nie jest drobiazg: ten sam frez może dawać świetny wynik w jednym materiale i natychmiast się męczyć w drugim.
| Materiał | Co zwykle działa najlepiej | Czego unikać |
|---|---|---|
| Stal konstrukcyjna i stopowa | Węglik spiekany, zwykle 3-4 rowki, dobra powłoka i stabilne mocowanie | Zbyt długiego wysięgu i agresywnego skrawania bez kontroli wióra |
| Stal nierdzewna | Ostra, ale odporna geometria, rozsądny posuw i chłodzenie dobrane do warunków | Tarcia, zatrzymywania narzędzia w materiale i zbyt małego posuwu |
| Aluminium i metale nieżelazne | 2-3 rowki, polerowane kanały na wiór, duża przestrzeń na odprowadzenie materiału | Tępych krawędzi i zbyt dużej liczby rowków, które zapychają rowki wiórowe |
| Żeliwo | Sztywne narzędzie, odporna krawędź i proces, który nie wymusza przesadnego chłodzenia | Miękkiej geometrii i narzędzi, które szybko tracą krawędź |
| Tworzywa | 1-2 rowki, ostra geometria i niskie tarcie | Tarcia zamiast cięcia, bo materiał wtedy zaczyna się topić albo mazać |
Tu przydaje się też prosta zasada dotycząca liczby rowków. Dwa rowki dają więcej miejsca na wiór i dobrze pracują w aluminium oraz materiałach miękkich. Trzy rowki są rozsądnym kompromisem między sztywnością a odprowadzaniem wióra. Cztery i więcej rowków pomagają przy wykańczaniu stali, bo poprawiają jakość powierzchni, ale zostawiają mniej miejsca na wiór.
Przy samej operacji myślę już bardzo konkretnie: planowanie robię frezem czołowym, kieszenie i rowki frezem palcowym, kształty 3D frezem kulowym, fazy frezem kątowym, a gwinty frezem do gwintów. Jeśli detal ma potem iść na szlif, nie szukam „lustra” frezem, tylko stabilnego zgrubnego zarysu i równego naddatku na dalszą obróbkę. Jeśli te reguły zignorujesz, nawet drogi frez będzie pracował przeciętnie.
Błędy, które najczęściej psują efekt
Najwięcej problemów widzę nie wtedy, gdy frez jest zły, tylko wtedy, gdy jest dobry, ale użyty nie tak, jak trzeba. To różnica między narzędziem, które pracuje spokojnie, a takim, które „szuka” materiału, drga i zostawia po sobie zły ślad.
- Za długi wysięg. Im bardziej wysunięty frez, tym szybciej rośnie ryzyko drgań i gorszej powierzchni.
- Zła liczba rowków. Zbyt wiele rowków w aluminium zapycha narzędzie, a zbyt mało przy wykańczaniu stali ogranicza jakość powierzchni.
- Bicie oprawki lub zużyta tuleja. Nawet dobry frez pracuje słabo, jeśli obrót nie jest osiowy.
- Wchodzenie i wychodzenie z materiału co kilka centymetrów. Przy planowaniu lepiej utrzymywać narzędzie w stałym skrawaniu niż prowokować kolejne uderzenia w materiał.
- Używanie frezu kulowego do płaskich powierzchni. Da się, ale to zwykle nie jest ani szybkie, ani ekonomiczne.
- Ignorowanie zużycia krawędzi. Tępa krawędź zwiększa siły skrawania, podnosi temperaturę i psuje krawędzie detalu.
- Traktowanie jednego frezu jako rozwiązania do wszystkiego. Kompromis bywa potrzebny, ale nie powinien udawać uniwersalności.
Najdroższy błąd nie zawsze wygląda spektakularnie. Czasem to po prostu zbyt ambitny dobór narzędzia do maszyny, materiału albo mocowania. Gdy na to patrzę praktycznie, największą różnicę robi nie „mocniejszy” frez, tylko spójny zestaw: właściwa geometria, stabilny uchwyt i rozsądne parametry cięcia.
Jak pracować bezpiecznie i wydłużyć życie narzędzia
W obróbce i szlifowaniu bezpieczeństwo nie jest dodatkiem do procesu. Ono stoi obok jakości powierzchni i bardzo często wpływa na nią równie mocno. Dobrze dobrany frez nie obroni się, jeśli operator lekceważy mocowanie, wiór albo stan ostrza.
- Przed startem sprawdzam bicie, mocowanie i stan krawędzi skrawającej.
- Nie czyszczę strefy cięcia ręką podczas pracy maszyny i nie próbuję „złapać” wióra w locie.
- Okulary lub osłona twarzy to standard, a rękawice zakładam dopiero po zatrzymaniu wrzeciona i przy obsłudze gorących, ostrych elementów.
- Dbam o odprowadzanie wióra, bo jego ponowne cięcie szybko niszczy krawędź.
- Chłodziwo dobieram do materiału i zadania, zamiast używać jednego ustawienia do wszystkiego.
- Frezy przechowuję osobno, bez luzem wrzuconych ostrzy w jednej skrzynce.
Takie nawyki nie robią efektu „wow”, ale po tygodniu, miesiącu i kwartale widać je w kosztach narzędzi i liczbie przestojów. W praktyce właśnie tu odzyskuje się najwięcej pieniędzy: na spokojnej pracy, czystym procesie i mniejszej liczbie uszkodzeń. Na koniec zostaje już tylko pytanie, od czego zacząć, jeśli chcesz skompletować sensowny zestaw do warsztatu.
Co wybrać na start, gdy warsztat ma robić większość zadań
Jeżeli miałbym zbudować podstawowy zestaw narzędzi do większości codziennych prac, nie szedłbym w egzotykę. Najpierw brałbym frezy, które pokrywają najwięcej realnych operacji i dają się używać bez długiego uczenia programu czy prowadzenia maszyny.
- Frez czołowy z płytkami wymiennymi do planowania i zgrubnego zbierania materiału.
- Frez palcowy HM, najlepiej 3- lub 4-rowkowy, do kieszeni, rowków i konturów.
- Frez kulowy do kształtów 3D, promieni i przejść po łukach.
- Frez kątowy 45° do fazowania i szybkiego zdejmowania ostrych krawędzi.
- Frez do gwintów, jeśli w projekcie regularnie pojawiają się gwinty i chcesz mieć nad nimi większą kontrolę.
Jeżeli budżet jest ograniczony, zaczynam od frezu palcowego HM i kątowego 45°, bo te dwa narzędzia pokrywają zaskakująco dużo codziennych zadań. Dopiero potem dokładam kolejne typy, zależnie od tego, czy częściej planuję, frezuję rowki, robię kontury, czy zostawiam detal pod szlifowanie. Taki porządek zakupów daje więcej sensu niż kompletowanie narzędzi „na wszelki wypadek”.
