Trasowanie jest tym etapem pracy, który decyduje, czy cięcie, wiercenie i szlifowanie pójdą gładko, czy zamienią się w serię poprawek. To proste wyznaczanie linii i punktów na materiale, ale właśnie od niego zależy, czy element będzie miał właściwy wymiar, właściwy kąt i miejsce na końcową obróbkę. W metalu i w drewnie zasada jest ta sama: najpierw wyznaczasz, dopiero potem zdejmujesz materiał.
Najważniejsze rzeczy o trasowaniu w jednym miejscu
- Trasowanie przenosi wymiary z projektu na materiał i wyznacza granice dalszej obróbki.
- Najczęściej wykonuje się je przed cięciem, wierceniem, frezowaniem, dopasowaniem i szlifowaniem.
- W metalu liczy się rysik, liniał, suwmiarka traserska i punktak, a w drewnie częściej ołówek techniczny, nóż traserski i kątownik stolarski.
- Dobra linia zaczyna się od czystej powierzchni i jednej, stabilnej bazy odniesienia.
- Najczęstszy błąd to zaznaczanie „na oko” albo bez sprawdzenia przekątnych i osi.
Czym jest trasowanie i po co robi się je przed obróbką
W praktyce traktuję trasowanie jako pierwszą kontrolę jakości. Zanim piła, wiertło, frez czy szlifierka zaczną pracować, materiał musi dostać czytelną instrukcję: gdzie ciąć, gdzie wiercić, gdzie zostawić naddatek, a gdzie dopiero dojść do wymiaru. Bez tego nawet dobre narzędzia potrafią zrobić dokładnie zły element.
Trasowanie nie ogranicza się do jednej kreski. To może być linia cięcia, oś otworu, granica fazy, kontur kształtu albo miejsce, w którym trzeba zatrzymać szlifowanie. W ślusarstwie i stolarstwie ta czynność wygląda trochę inaczej, ale sens pozostaje ten sam: przenieść wymiar z rysunku lub projektu na realny materiał tak, żeby dalsza obróbka była przewidywalna.
- W metalu trasowanie pomaga utrzymać symetrię, rozstaw otworów i kąt cięcia.
- W drewnie ułatwia pasowanie czopów, łączeń, wręgów i elementów konstrukcyjnych.
- Przy szlifowaniu pokazuje, gdzie wolno jeszcze zbierać materiał, a gdzie trzeba już odpuścić.
Jeśli ta baza jest zrobiona źle, późniejsze poprawki są zwykle droższe niż samo trasowanie. Dlatego następny krok to nie narzędzia, tylko poprawna kolejność pracy.
Jak wygląda trasowanie krok po kroku
Najprościej opisać je jako serię krótkich, technicznych ruchów, które prowadzą od projektu do materiału. Ja zawsze zaczynam od sprawdzenia, czy wiem, z jakiej krawędzi lub powierzchni mam prowadzić pomiar. To właśnie ta baza decyduje, czy całe oznaczenie będzie spójne.
- Sprawdź materiał i projekt. Ustal wymiary końcowe, kierunek obróbki i to, czy po cięciu zostaje jeszcze szlifowanie albo dopasowanie.
- Wybierz powierzchnię odniesienia. Jedna krawędź, jedna płaszczyzna albo jeden punkt bazowy muszą prowadzić cały pomiar.
- Oczyść i przygotuj podłoże. Tłuszcz, rdza, pył, lakier czy nierówności potrafią rozmyć linię i oszukać oko.
- Przenieś wymiary narzędziem traserskim. W metalu zwykle robi się to rysikiem, a w drewnie nożem albo ołówkiem technicznym.
- Sprawdź kąty, osie i przekątne. Przy elementach prostokątnych to najprostszy sposób, żeby wykryć błąd, zanim trafi on pod narzędzie.
- Oznacz punkty krytyczne. Otwory, początki nacięć i miejsca wiercenia warto punktować, bo wtedy prowadzenie wiertła jest stabilniejsze.
W warsztacie ta kolejność naprawdę ma znaczenie. Jeśli najpierw zaznaczysz zgrubnie, a dopiero potem sprawdzisz bazę, to poprawiasz już nie linię, lecz cały układ odniesienia. A to kosztuje więcej czasu niż dobre trasowanie na starcie. Następnie warto dobrać narzędzia do materiału, bo metal i drewno nie wybaczają tych samych błędów.

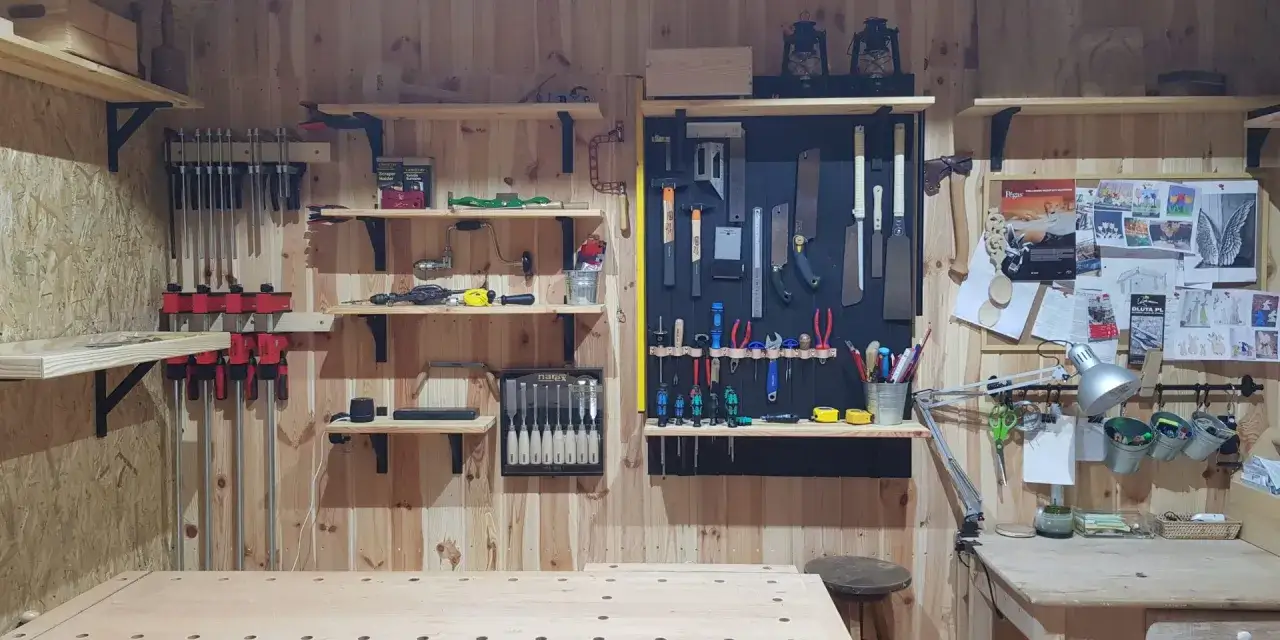

Jakie narzędzia dobiera się do metalu i do drewna
Dobór narzędzia nie jest detalem. To on decyduje, czy linia będzie cienka, czytelna i trwała, czy raczej zamieni się w niepewny ślad, którego nie da się później pewnie odczytać. W metalu i w stolarstwie zestaw jest podobny, ale nie identyczny.
| Narzędzie | Gdzie sprawdza się najlepiej | Po co je wybieram |
|---|---|---|
| Rysik | Metal | Tworzy cienką, precyzyjną linię, którą łatwo prowadzić po liniale lub kątowniku. |
| Suwmiarka traserska | Metal | Pomaga wyznaczać równoległe linie, wysokości i powtarzalne odległości od krawędzi. |
| Punktak | Metal | Ułatwia rozpoczęcie wiercenia i zmniejsza ryzyko „ucieczki” wiertła. |
| Nóż traserski | Drewno | Daje czystą, ostrą linię, szczególnie przy połączeniach stolarskich i pasowaniach. |
| Kątownik stolarski | Drewno | Pomaga szybko zaznaczyć proste kąty i utrzymać powtarzalność wymiarów. |
| Ołówek techniczny albo stolarski | Drewno | Jest wygodny przy większych elementach, gdzie liczy się szybkość i widoczność linii. |
W metalu dobrze działa zasada: im twardsza i bardziej precyzyjna powierzchnia, tym bardziej opłaca się cienki rysik i stabilny przyrząd bazowy. W drewnie częściej wygrywa nóż traserski, bo nie tylko zaznacza linię, ale też delikatnie „zamyka” włókna i pomaga później prowadzić cięcie czy dłuto. Przy elementach, które będą szlifowane, warto też zaznaczać strefę przejścia, a nie wyłącznie samą krawędź. Dzięki temu łatwiej zatrzymać szlif we właściwym miejscu.
Kiedy już wiadomo, czym trasować, zostaje jeszcze ważniejsze pytanie: czy pracujesz na płaszczyźnie, czy na bryle o bardziej złożonym kształcie.
Trasowanie płaskie i przestrzenne
To rozróżnienie porządkuje całą pracę. Trasowanie płaskie dotyczy powierzchni jednej płaszczyzny, na przykład blachy, deski, płyty albo czoła profilu. Trasowanie przestrzenne pojawia się wtedy, gdy trzeba przenieść wymiary na element trójwymiarowy, na przykład na rurę, kształtownik, ramę albo detal o kilku płaszczyznach roboczych.
| Rodzaj | Typowe zastosowanie | Na co uważać |
|---|---|---|
| Trasowanie płaskie | Blachy, deski, płyty, czoła profili, elementy pod cięcie i wiercenie | Łatwo zaniżyć dokładność, jeśli baza nie jest prosta albo powierzchnia jest zanieczyszczona. |
| Trasowanie przestrzenne | Rury, profile zamknięte, konstrukcje ramowe, elementy złożone, połączenia pod kątem | Trzeba pilnować osi, przekątnych i orientacji elementu w przestrzeni, bo błąd szybko się sumuje. |
W praktyce przestrzenne trasowanie bywa trudniejsze nie dlatego, że wymaga „lepszej ręki”, ale dlatego, że łatwiej tam pomylić orientację elementu. Jeden obrót profilu o 180 stopni i cały układ otworów przestaje się zgadzać. Dlatego w elementach przestrzennych zawsze myślę o bazie, osi i kierunku pracy narzędzia jednocześnie. Z tej perspektywy łatwiej też zobaczyć, jakie błędy psują efekt najczęściej.
Najczęstsze błędy, które psują efekt
Większość problemów przy trasowaniu nie bierze się z braku doświadczenia, tylko z pośpiechu. Wystarczy kilka pozornie drobnych zaniedbań, żeby linia przestała być wiarygodna. A jeśli linia nie jest wiarygodna, cała późniejsza obróbka zaczyna się od zgadywania.
- Brak jednej bazy odniesienia - jeśli raz mierzysz od krawędzi A, a raz od B, element szybko traci geometrię.
- Brudna lub utleniona powierzchnia - na metalu i drewnie z pyłem linia jest mniej czytelna, a pomiar mniej pewny.
- Zbyt grube oznaczenie - szeroka kreska daje złudzenie dokładności, ale w praktyce zaciera punkt graniczny.
- Pomijanie kontroli przekątnych - przy prostokątnych detalach to jeden z najszybszych sposobów wykrycia błędu.
- Brak punktowania otworów - przy wierceniu wiertło ma większą szansę uciec z miejsca startu.
- Traktowanie szlifu jak „ostatniej ratunku” - jeśli nie ma wyraźnej granicy, łatwo zebrać za dużo materiału.
Ja zwracam też uwagę na jedną rzecz, którą początkujący często lekceważą: trasowanie nie kończy się na samym zaznaczeniu. Musi jeszcze zostać odczytane przez narzędzie. Jeśli linia jest słaba, nierówna albo ukryta w błysku powierzchni, operator i maszyna mogą ją interpretować inaczej. Dlatego warto myśleć o tym etapie jak o komunikacie dla dalszej obróbki, nie jak o ozdobie na materiale. To szczególnie ważne tam, gdzie zaczyna się cięcie i szlifowanie.
Gdzie trasowanie naprawdę oszczędza czas przy cięciu, wierceniu i szlifowaniu
Największą korzyść widać wtedy, gdy element ma przejść przez kilka operacji z rzędu. Dobra linia nie tylko pokazuje, co zrobić, ale też ogranicza liczbę pomyłek, poprawek i „dopasowywania na oko”. W obróbce metalu i drewna to duża różnica, bo każda zbędna poprawka zabiera czas i pogarsza kontrolę nad wymiarem.
| Operacja | Co daje dobre trasowanie | Co zwykle psuje efekt bez niego |
|---|---|---|
| Cięcie | Jasną granicę prowadzenia narzędzia i kontrolę nad naddatkiem | Krzywe cięcie, falowanie krawędzi i konieczność docinania |
| Wiercenie | Wyraźne miejsca startu i lepsze rozstawienie otworów | Uciekanie wiertła, przesunięte osie i problemy z montażem |
| Szlifowanie | Pokazuje, ile materiału można jeszcze bezpiecznie zebrać | Przeszlifowanie krawędzi, utrata wymiaru i nierówne przejścia |
| Dopasowanie elementów | Pomaga utrzymać symetrię i powtarzalność detali | Różnice między elementami, które wychodzą dopiero na montażu |
Przy szlifowaniu trasowanie jest często niedoceniane, a szkoda. Właśnie wtedy potrafi uratować detal przed „zjedzeniem” krawędzi albo zbyt mocnym wejściem w wymiar docelowy. Jeżeli widzę wyraźną granicę szlifu, łatwiej mi zachować kontrolę nad całym procesem, szczególnie przy fazowaniu, wyrównywaniu spawów i obróbce miejsc trudno dostępnych. Z tego punktu już tylko krok do praktycznego wniosku, który warto zapamiętać na dłużej.
Dobra linia na początku oszczędza poprawki później
Jeżeli mam zostawić jedną praktyczną myśl, to taką: trasowanie nie jest dodatkiem do obróbki, tylko jej pierwszym realnym etapem kontroli. Czysta powierzchnia, stabilna baza, czytelna linia i właściwe narzędzie wystarczą, żeby większość pracy wykonać szybciej i bez nerwowych poprawek.
- Najpierw ustal bazę, potem dopiero przenoś wymiary.
- Dobierz narzędzie do materiału, a nie odwrotnie.
- Nie licz na to, że szlifowanie naprawi błąd w trasowaniu.
- Kontroluj osie, przekątne i miejsca startu wiercenia zanim uruchomisz maszynę.
W warsztacie zwykle wygrywa nie ten, kto zaznacza najwięcej linii, ale ten, kto robi to najczytelniej i z jasnym punktem odniesienia. To właśnie dlatego tak prosta czynność potrafi zdecydować o jakości całego elementu.
