Oznaczenie IP44 pojawia się na oprawach, gniazdach, puszkach i obudowach, ale samo w sobie niewiele mówi, jeśli nie rozumie się obu cyfr. W praktyce chodzi o ochronę przed ciałami stałymi większymi niż 1 mm oraz przed zachlapaniem wodą z każdej strony. To ważne nie tylko dla trwałości sprzętu, lecz także dla bezpieczeństwa pracy w warsztacie, hali czy przy instalacji na zewnątrz.
Najważniejsze informacje o IP44 w skrócie
- IP44 oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm oraz przed bryzgami wody z dowolnego kierunku.
- To poziom ochrony dobry do miejsc z umiarkowaną wilgocią i okazjonalnym zachlapaniem, ale nie do zanurzenia ani mycia ciśnieniowego.
- W elektryce i automatyce IP44 często spotyka się przy oprawach, osprzęcie i obudowach pracujących w osłoniętych warunkach.
- O stopniu ochrony decyduje nie tylko sama obudowa, lecz także uszczelka, dławnica i sposób montażu całego zestawu.
- Jeśli urządzenie będzie narażone na pył, chłodziwo, strumień wody albo agresywne mycie, zwykle trzeba szukać wyższej klasy.
Jak czytać oznaczenie IP44

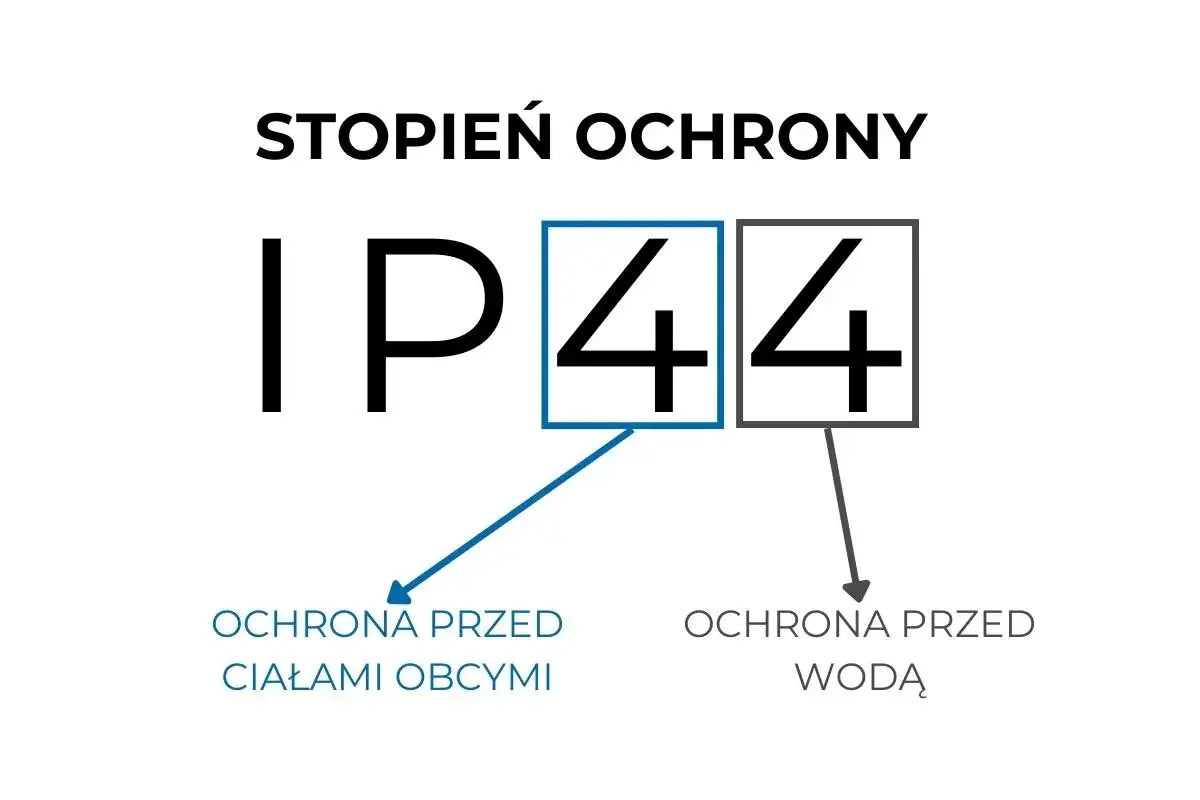

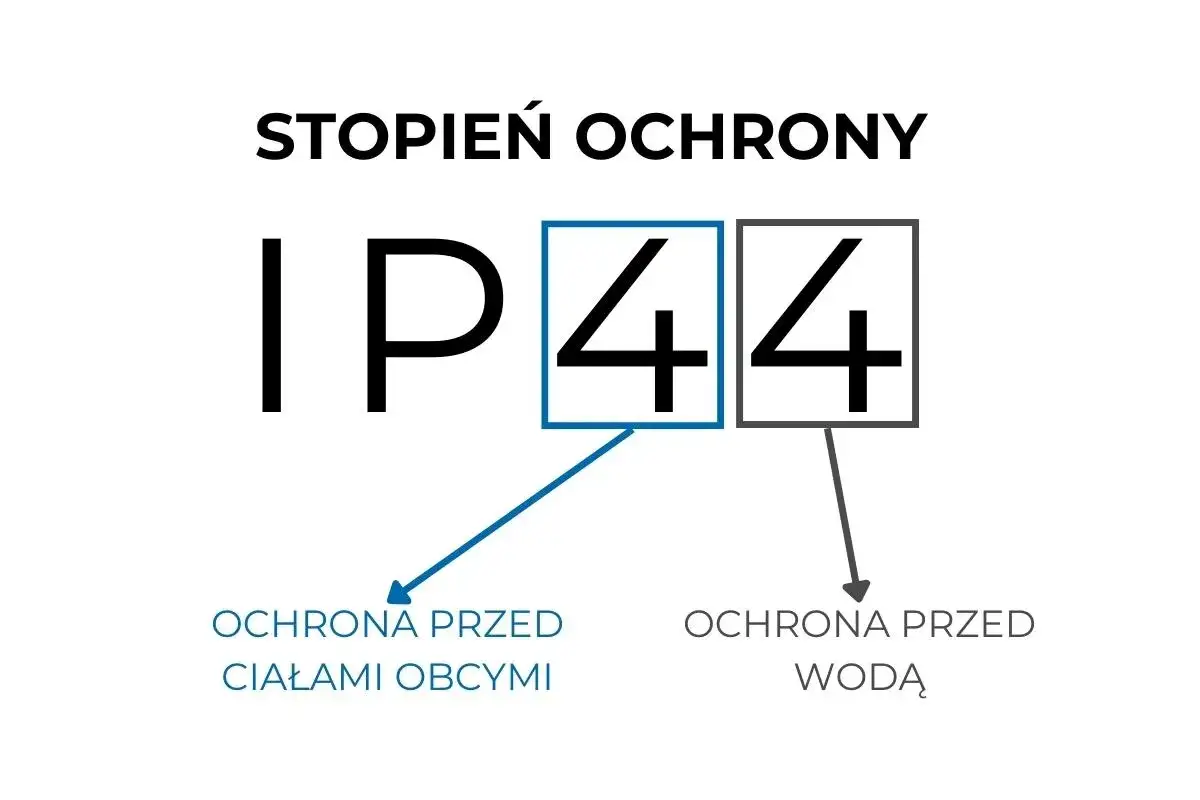

Kod IP składa się z dwóch cyfr. Pierwsza opisuje ochronę przed ciałami stałymi, druga przed wodą. Ja traktuję ten zapis jak prosty skrót techniczny, który mówi nie tyle, że urządzenie jest „szczelne”, ile że zostało przewidziane na konkretne warunki pracy.
| Element kodu | Co oznacza | W IP44 |
|---|---|---|
| 1. cyfra | Ochrona przed ciałami stałymi i dostępem do niebezpiecznych części | Przedmioty większe niż 1 mm |
| 2. cyfra | Ochrona przed wodą | Bryzgi z dowolnego kierunku |
W praktyce pierwsza czwórka nie oznacza pełnej pyłoszczelności, a druga nie oznacza odporności na zalanie. To ważne rozróżnienie, bo przy zakupie łatwo pomylić zachlapanie z dużo trudniejszymi warunkami pracy. Z tego powodu IP44 warto czytać zawsze razem z realnym środowiskiem instalacji, a nie jako abstrakcyjny parametr z etykiety.
Gdzie IP44 sprawdza się najlepiej
W warsztacie, automatyce i instalacjach pomocniczych IP44 ma sens tam, gdzie urządzenie bywa narażone na wilgoć, ale nie pracuje w warunkach ciągłego mycia albo bezpośredniego kontaktu z silnym strumieniem wody. To rozsądny kompromis między ochroną a kosztem, dlatego często spotyka się go w osprzęcie montowanym pod osłoną, w strefach przejściowych i w miejscach o umiarkowanym ryzyku zachlapania.
- Oprawy oświetleniowe pod zadaszeniem - sprawdzają się przy wejściach, wiatrołapach, pod okapami i w miejscach, gdzie deszcz nie uderza bezpośrednio w obudowę.
- Osprzęt w hali lub warsztacie - dobry wybór przy stanowiskach, gdzie pojawia się wilgoć, ale nie ma regularnego zalewania wodą ani mycia pod ciśnieniem.
- Elementy automatyki w osłoniętych strefach - przyciskom, sygnalizatorom czy obudowom czujników IP44 zapewnia sensowny poziom ochrony w mniej agresywnym środowisku.
- Pomieszczenia użytkowe narażone na zachlapanie - tam, gdzie woda może pojawić się sporadycznie, ale nie stanowi stałego obciążenia dla sprzętu.
Jeśli instalacja ma kontakt z opiłkami metalu, chłodziwem, pyłem technologicznym albo jest myta z użyciem węża, sam poziom IP44 zwykle nie wystarczy. Wtedy lepiej od razu porównać go z wyższymi klasami, bo późniejsza wymiana bywa droższa niż rozsądny wybór na starcie.
IP44 na tle wyższych klas szczelności
Najprościej patrzeć na IP44 jako na poziom „na co dzień odporny, ale nieprzesadzony”. Gdy warunki robią się trudniejsze, różnice między kolejnymi klasami zaczynają mieć bardzo praktyczne znaczenie. Ja zwykle porównuję je nie w oderwaniu od katalogu, tylko od realnego ryzyka, jakie ma konkretne urządzenie.
| Oznaczenie | Ochrona przed ciałami stałymi | Ochrona przed wodą | Najczęstsze zastosowanie |
|---|---|---|---|
| IP44 | Przed obiektami większymi niż 1 mm | Bryzgi z dowolnego kierunku | Osłonięte miejsca, umiarkowana wilgoć, zachlapanie |
| IP54 | Ograniczona ochrona przed pyłem | Bryzgi z dowolnego kierunku | Środowisko bardziej zakurzone, ale nadal bez silnego mycia |
| IP65 | Pyłoszczelność | Strumień wody z dyszy | Trudniejsze warunki, częstsze mycie, większe zapylenie |
| IP67 | Pyłoszczelność | Czasowe zanurzenie w wodzie | Warunki bardzo wymagające, wysoka ekspozycja na wodę |
W praktyce IP44 wystarcza tam, gdzie chodzi o ochronę przed zwykłymi bryzgami i drobnymi zanieczyszczeniami. Jeśli sprzęt ma pracować bliżej strefy mycia, przy intensywnym zapyleniu albo w otoczeniu, gdzie woda trafia na obudowę częściej niż okazjonalnie, wyższa klasa ochrony daje po prostu większy margines bezpieczeństwa. I to właśnie ten margines często decyduje o żywotności instalacji.
Czego IP44 nie zapewnia
Tu najczęściej pojawiają się błędne założenia. Oznaczenie IP44 nie oznacza, że urządzenie jest wodoodporne w sensie potocznym, nie daje też pełnej ochrony przed pyłem i nie mówi nic o odporności na silne uderzenia wody. Sam stopień IP opisuje tylko odporność obudowy na wnikanie ciał stałych i cieczy, a nie wszystkie cechy bezpieczeństwa urządzenia.
- Nie jest to ochrona przed zanurzeniem - IP44 nie nadaje się do sytuacji, w której element może znaleźć się pod wodą.
- Nie jest to ochrona przed myciem pod ciśnieniem - strumień z węża, myjki albo dyszy to już inna skala obciążenia.
- Nie oznacza pełnej pyłoszczelności - w środowisku z dużą ilością pyłu technicznego wyższy poziom bywa rozsądniejszy.
- Nie zastępuje klasy ochronności elektrycznej - IP nie mówi nic o izolacji przeciwporażeniowej, uziemieniu ani zabezpieczeniach obwodu.
- Nie gwarantuje odporności chemicznej - chłodziwo, oleje, mgła olejowa czy agresywne środki myjące mogą wymagać innych materiałów.
To rozróżnienie jest szczególnie ważne w automatyce przemysłowej, bo tam awaria często zaczyna się od drobiazgu: źle dobranej dławnicy, niedokładnie dociśniętej uszczelki albo obudowy, która na papierze wygląda dobrze, ale w praktyce nie pasuje do środowiska pracy. Właśnie dlatego sam zapis IP44 nie powinien być jedynym kryterium wyboru.
Jak wybrać sprzęt z IP44 do warsztatu
Przy doborze osprzętu patrzę zawsze szerzej niż tylko na nadruk na obudowie. Najważniejsze jest to, czy cały zestaw faktycznie utrzyma deklarowany poziom ochrony po montażu. Jedna niedoszczelniona dławnica albo źle osadzona pokrywa potrafi zniwelować sens całego rozwiązania.
- Sprawdź warunki pracy - czy urządzenie ma tylko znosić sporadyczne zachlapanie, czy będzie też narażone na pył, chłodziwo lub częste czyszczenie.
- Oceń kompletność ochrony - liczy się nie tylko korpus, ale też uszczelka, zaślepki, przepusty kablowe i sposób zamknięcia obudowy.
- Dobierz klasę do najgorszego realnego scenariusza - lepiej założyć, że warunki będą trudniejsze, niż potem wymieniać osprzęt po awarii.
- Sprawdź dokumentację producenta - dobra karta katalogowa podaje, czy IP44 dotyczy całego produktu, czy tylko jego wybranej części.
- Myśl o serwisie - w instalacji, którą trzeba regularnie otwierać, uszczelnienia zużywają się szybciej i wymagają kontroli.
W warsztacie szczególnie uważam na miejsca, gdzie kable wchodzą do obudowy pod kątem albo są narażone na szarpnięcia. W takich warunkach sama klasa IP nie załatwia sprawy, jeśli mechaniczny montaż jest słaby. Dlatego przy automatyce i osprzęcie technicznym zawsze patrzę na całość, nie na pojedynczą cyfrę w katalogu.
Najwięcej błędów robi się nie na etykiecie, tylko przy montażu
Jeżeli mam wskazać jeden praktyczny wniosek, to jest nim ten: IP44 jest dobrym wyborem, ale tylko wtedy, gdy odpowiada realnym warunkom pracy. To poziom ochrony, który sprawdza się przy umiarkowanej wilgoci, zachlapaniu i osłoniętym montażu, lecz przestaje być wystarczający, gdy środowisko robi się wyraźnie trudniejsze.
W praktyce zawsze warto zadać sobie trzy pytania: czy sprzęt będzie tylko zachlapywany, czy może też myty, czy w pobliżu jest pył lub chłodziwo oraz czy obudowa zachowa szczelność po rzeczywistym montażu. Jeśli odpowiedź na któreś z nich brzmi „tak, ale mocniej niż zwykła wilgoć”, ja od razu rozważam wyższą klasę ochrony. To najprostszy sposób, żeby uniknąć przestojów, korozji i niepotrzebnych reklamacji.
