Na warsztacie jedna mała tabliczka często mówi więcej niż kilka stron ogólnego opisu urządzenia. Poniżej wyjaśniam, jak czytać oznaczenia producenta, rozpoznawać parametry elektryczne i mechaniczne oraz wykorzystywać je przy rysunku technicznym, doborze części i pomiarach. Pokazuję też, gdzie kończą się informacje z tabliczki i dlaczego nie zastępuje ona dokumentacji technicznej.
Najważniejsze dane pozwalają bezpiecznie zidentyfikować urządzenie
- Typ, model i numer seryjny rozstrzygają, z jakim dokładnie urządzeniem pracujesz.
- Napięcie, prąd, moc i częstotliwość wskazują warunki prawidłowego zasilania.
- IP, klasa izolacji i tryb pracy pomagają ocenić odporność oraz dopuszczalne zastosowanie.
- Wymiary nominalne nie zastępują tolerancji podanych na rysunku technicznym.
- Numer seryjny i rok produkcji ułatwiają serwis, dobór części i identyfikację historii urządzenia.
Co naprawdę pokazuje tabliczka znamionowa
Tabliczka znamionowa jest techniczną metryką urządzenia. Dobry opis tabliczki znamionowej powinien obejmować nie tylko nazwę producenta, ale także dane potrzebne do identyfikacji, podłączenia, pomiaru i bezpiecznej eksploatacji.
Zakres informacji zależy od rodzaju wyrobu. Inne dane znajdziemy na silniku, inne na pompie, sprężarce, falowniku czy maszynie do obróbki metalu. Wspólny cel pozostaje jednak ten sam: użytkownik ma szybko ustalić, co to za urządzenie i w jakich warunkach może pracować.
| Oznaczenie | Znaczenie | Praktyczne zastosowanie |
|---|---|---|
| Producent | Nazwa firmy lub znak towarowy | Kontakt z serwisem i wyszukanie dokumentacji |
| Typ lub model | Oznaczenie konkretnej wersji urządzenia | Dobór części i sprawdzenie parametrów |
| Numer seryjny | Indywidualny identyfikator egzemplarza | Rejestr przeglądów, reklamacja, historia napraw |
| Rok lub data produkcji | Moment wykonania urządzenia | Ocena wieku, gwarancji i dostępności części |
| CE | Oznakowanie zgodności z wymaganiami dotyczącymi danego wyrobu | Identyfikacja wyrobów wprowadzanych na rynek UE |
Nie każda liczba na tabliczce jest parametrem roboczym. Numer seryjny nie mówi nic o mocy, a symbol modelu może zawierać kod wykonania, rodzaj obudowy albo wariant montażowy. Z mojego doświadczenia wynika, że pomylenie modelu z numerem seryjnym jest jednym z najczęstszych powodów zamówienia niewłaściwej części.
Jak odczytać parametry elektryczne i mechaniczne
Najpierw rozdzielam dane na dwie grupy. Parametry elektryczne mówią, jak zasilić urządzenie, natomiast mechaniczne i użytkowe określają, jaką pracę może wykonać oraz w jakich warunkach wolno je eksploatować.
Napięcie, prąd i częstotliwość
Napięcie znamionowe podaje się w woltach, czyli V. Zapis 230 V oznacza typowe zasilanie jednofazowe, a zapis 400 V najczęściej odnosi się do instalacji trójfazowej. Jeżeli na tabliczce widnieje 230/400 V, nie należy zgadywać sposobu podłączenia. Trzeba sprawdzić również symbole połączenia, na przykład Δ/Y.
W silniku z oznaczeniem 230/400 V Δ/Y uzwojenia zwykle łączy się w trójkąt przy napięciu 230 V i w gwiazdę przy napięciu 400 V. Odwrotne podłączenie może doprowadzić do przeciążenia uzwojeń, zadziałania zabezpieczeń, a nawet uszkodzenia silnika.
Prąd znamionowy podawany w amperach informuje, ile prądu urządzenie pobiera przy określonych warunkach pracy. Nie jest to automatycznie wartość, którą można bezkrytycznie ustawić jako zabezpieczenie. Dobór wyłącznika, przewodów i zabezpieczenia zależy również od sposobu rozruchu, długości przewodu oraz charakterystyki obciążenia.
Częstotliwość, najczęściej 50 Hz w polskich instalacjach, określa częstotliwość prądu przemiennego. Przy urządzeniach zasilanych z falownika może pojawić się zakres, na przykład 0-50 Hz lub 0- mot 87 Hz. W takim przypadku trzeba uwzględnić instrukcję producenta, chłodzenie silnika i zależność między częstotliwością a prędkością obrotową.
Moc, obroty i współczynnik mocy
Moc elektryczna jest wyrażana w watach lub kilowatach. W urządzeniach napędowych trzeba odróżnić moc pobieraną od mocy użytecznej na wale. Różnica wynika ze strat w uzwojeniach, łożyskach, wentylatorze i innych elementach.
Symbol n albo zapis obr/min oznacza prędkość obrotową. Silnik opisany jako 1450 obr/min nie musi obracać się dokładnie z taką prędkością w każdym momencie. Rzeczywista wartość zmienia się pod obciążeniem, a w silniku indukcyjnym występuje poślizg.
Współczynnik cos φ dotyczy urządzeń prądu przemiennego i pokazuje relację między mocą czynną a pozorną. Dla osoby wykonującej pomiary jest ważny przy ocenie obciążenia instalacji, ale nie zastępuje pomiaru prądu miernikiem.
Stopień ochrony i warunki pracy
Oznaczenie IP54 składa się z dwóch cyfr. Pierwsza opisuje ochronę przed ciałami stałymi i pyłem, druga odporność na wodę. IP54 oznacza ochronę przed ograniczonym wnikaniem pyłu oraz bryzgami wody, ale nie daje prawa do mycia urządzenia silnym strumieniem.
Na tabliczce mogą pojawić się również klasa izolacji, temperatura otoczenia, tryb pracy S1 oraz masa urządzenia. Tryb S1 oznacza pracę ciągłą przy warunkach określonych przez producenta. Jeżeli urządzenie pracuje cyklicznie, z częstym rozruchem lub w wysokiej temperaturze, sam odczyt mocy nie wystarczy do oceny obciążenia.

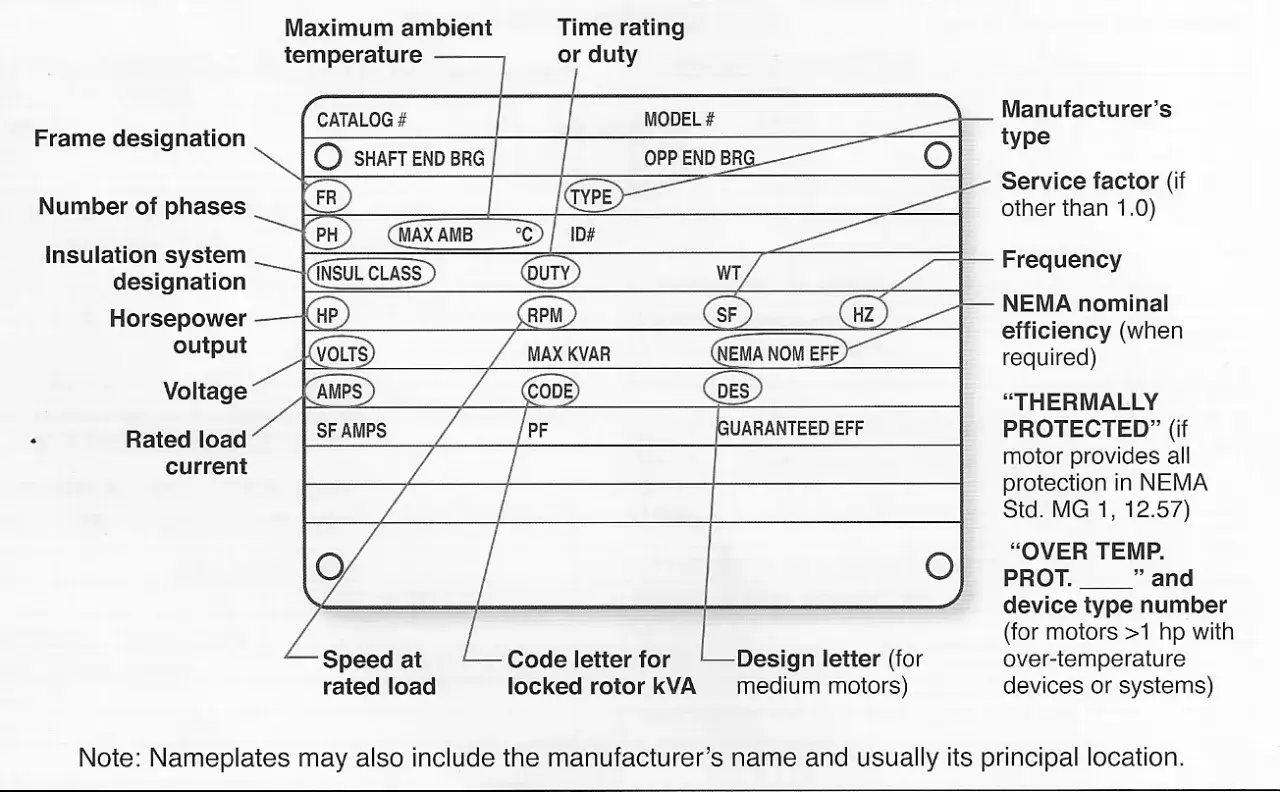

Przykład odczytu tabliczki silnika elektrycznego
Silnik jest dobrym przykładem, bo na jego tabliczce znajduje się wiele skrótów, które mają bezpośredni wpływ na montaż i pomiary. Załóżmy, że widzimy następujący zestaw danych:
- 3~ 50 Hz
- 230/400 V Δ/Y
- 4 kW
- 8,2/4,7 A
- 1450 obr/min
- cos φ 0,82
- IP55, klasa izolacji F, S1
Symbol 3~ mówi, że silnik jest trójfazowy. Zapis napięcia wskazuje dwa dopuszczalne warianty połączenia, a dwie wartości prądu odpowiadają tym wariantom. Nie wolno więc traktować wartości 8,2 A jako uniwersalnego prądu roboczego bez sprawdzenia, czy uzwojenia pracują w trójkącie, czy w gwieździe.
Moc 4 kW opisuje moc znamionową silnika, ale nie oznacza, że każde urządzenie napędzane takim silnikiem może bez ograniczeń pobierać 4 kW. Trzeba jeszcze sprawdzić moment obrotowy, sposób rozruchu, przekładnię oraz obciążenie wału. Prędkość 1450 obr/min jest istotna przy doborze przekładni, sprzęgła i prędkości skrawania.
IP55 pozwala na pracę w środowisku bardziej zapylonym i przy narażeniu na strumienie wody o ograniczonej intensywności, ale nie oznacza pełnej szczelności. Klasa izolacji F informuje o odporności układu izolacyjnego na temperaturę, jednak nie zwalnia z kontroli wentylacji i czystości żeber chłodzących.
Przy wymianie silnika nie porównuję wyłącznie mocy. Sprawdzam również wymiary montażowe, średnicę wału, wysokość osi, rodzaj kołnierza, obroty i sposób podłączenia. Dwa silniki o mocy 4 kW mogą nie pasować do tej samej maszyny.
Jak połączyć tabliczkę z rysunkiem technicznym i pomiarem
Tabliczka podaje wartości znamionowe, a rysunek techniczny pokazuje geometrię, sposób wykonania i tolerancje. To dwa różne źródła informacji. Jeżeli na tabliczce odczytamy średnicę wału 28 mm, nie wynika z tego, że każdy zmierzony wał musi mieć dokładnie 28,000 mm.
Na rysunku może znajdować się wymiar 28 h6. Liczba 28 oznacza wymiar nominalny, natomiast symbol h6 określa pole tolerancji dla wałka. Dopiero rysunek lub norma pozwala ustalić, czy zmierzona wartość mieści się w wymaganym zakresie.
Przeczytaj również: Adhezja w metalu - 5 błędów, które niszczą trwałość połączeń
Praktyczna kolejność pomiaru
- Odczytaj model, numer seryjny i podstawowy parametr z tabliczki.
- Znajdź rysunek techniczny lub kartę katalogową dokładnie tego wariantu.
- Sprawdź jednostki, bazę pomiarową i tolerancję wymiaru.
- Oczyść powierzchnię z rdzy, farby, oleju lub zadziorów.
- Wybierz przyrząd odpowiedni do wymaganej dokładności.
- Wykonaj kilka pomiarów w różnych miejscach i zapisz wynik wraz z temperaturą, jeśli ma znaczenie.
Do szybkiej kontroli średnicy często wystarczy suwmiarka, ale przy pasowaniu wału z łożyskiem lepszy będzie mikrometr zewnętrzny. Suwmiarka może pokazać, że element ma około 28 mm, lecz nie zawsze pozwoli ocenić zużycie rzędu kilku setnych milimetra.
Pomiar długości, średnicy czy rozstawu otworów powinien być wykonany względem właściwej bazy. Baza to powierzchnia lub oś, od której liczy się wymiar. Pomiar „od krawędzi, która akurat jest pod ręką” często daje wynik pozornie poprawny, ale nieprzydatny przy odtwarzaniu części.
Tabliczka pomaga potwierdzić, że mierzysz właściwy egzemplarz. Nie rozstrzyga jednak sama, czy element spełnia wymagania. Do tego potrzebne są tolerancje, przyrząd o odpowiedniej dokładności i prawidłowa metoda pomiaru.
Co sprawdzić przed uruchomieniem i zamówieniem części
Przed podłączeniem urządzenia zapisuję wszystkie dane z tabliczki, najlepiej razem ze zdjęciem. Ma to znaczenie szczególnie wtedy, gdy napis jest częściowo starty, urządzenie jest wycofane z produkcji albo w zakładzie pracuje kilka podobnych modeli.
- Zasilanie - napięcie, liczba faz, częstotliwość i sposób połączenia.
- Obciążenie - moc, prąd, moment, przepływ lub ciśnienie zależnie od rodzaju urządzenia.
- Warunki otoczenia - temperatura, pył, wilgoć, strefa zagrożenia wybuchem i stopień IP.
- Montaż - rozstaw otworów, wysokość osi, kołnierz, średnica wału oraz kierunek pracy.
- Dokumentacja - instrukcja, schemat elektryczny, deklaracja zgodności i rysunek techniczny.
Oznakowanie CE nie jest oceną jakości ani gwarancją bezawaryjności. Oznacza deklarację zgodności z wymaganiami właściwymi dla danego produktu. Przy maszynach przemysłowych trzeba dodatkowo sprawdzić instrukcję, zabezpieczenia, ocenę ryzyka i sposób integracji z pozostałą instalacją.
Jeżeli tabliczka jest nieczytelna albo jej brakuje, nie odtwarzam danych „na oko”. Numer modelu można potwierdzić w dokumentacji, u producenta lub w serwisie, a parametry elektryczne zweryfikować pomiarami i oględzinami. Dotyczy to zwłaszcza urządzeń używanych, po naprawach i sprowadzanych z zagranicy.
Przy pracy z urządzeniem elektrycznym pomiary wykonuję po odłączeniu energii, zabezpieczeniu przed przypadkowym załączeniem i potwierdzeniu braku napięcia. Sam odczyt tabliczki nie zastępuje zasad BHP, a niepewne podłączenie silnika lub falownika jest sytuacją, w której potrzebna jest osoba z odpowiednimi kwalifikacjami.
Tabliczka jako szybka karta kontrolna w warsztacie
Najbardziej praktyczne podejście polega na traktowaniu tabliczki jako pierwszego punktu kontroli. Odczytuję identyfikację urządzenia, porównuję parametry z instalacją, a dopiero później przechodzę do rysunku, pomiarów i oceny stanu technicznego.
Jeśli liczby się nie zgadzają, zatrzymuję pracę i szukam przyczyny. Różnica może wynikać z innego wariantu modelu, błędnego połączenia, wymienionej tabliczki albo uszkodzenia urządzenia. Najgroźniejszy błąd to uznać brak alarmu za dowód poprawności, ponieważ silnik może pracować nieprawidłowo, zanim zabezpieczenie zareaguje.
Dobrze odczytane oznaczenia skracają dobór części, ułatwiają rozmowę z serwisem i ograniczają ryzyko pomyłki przy pomiarach. Najważniejsza zasada jest prosta: tabliczka mówi, jakie są założenia pracy urządzenia, a rysunek i pomiar pokazują, czy konkretny egzemplarz nadal te założenia spełnia.
