Jak działa wiertarka stołowa? Budowa i konserwacja

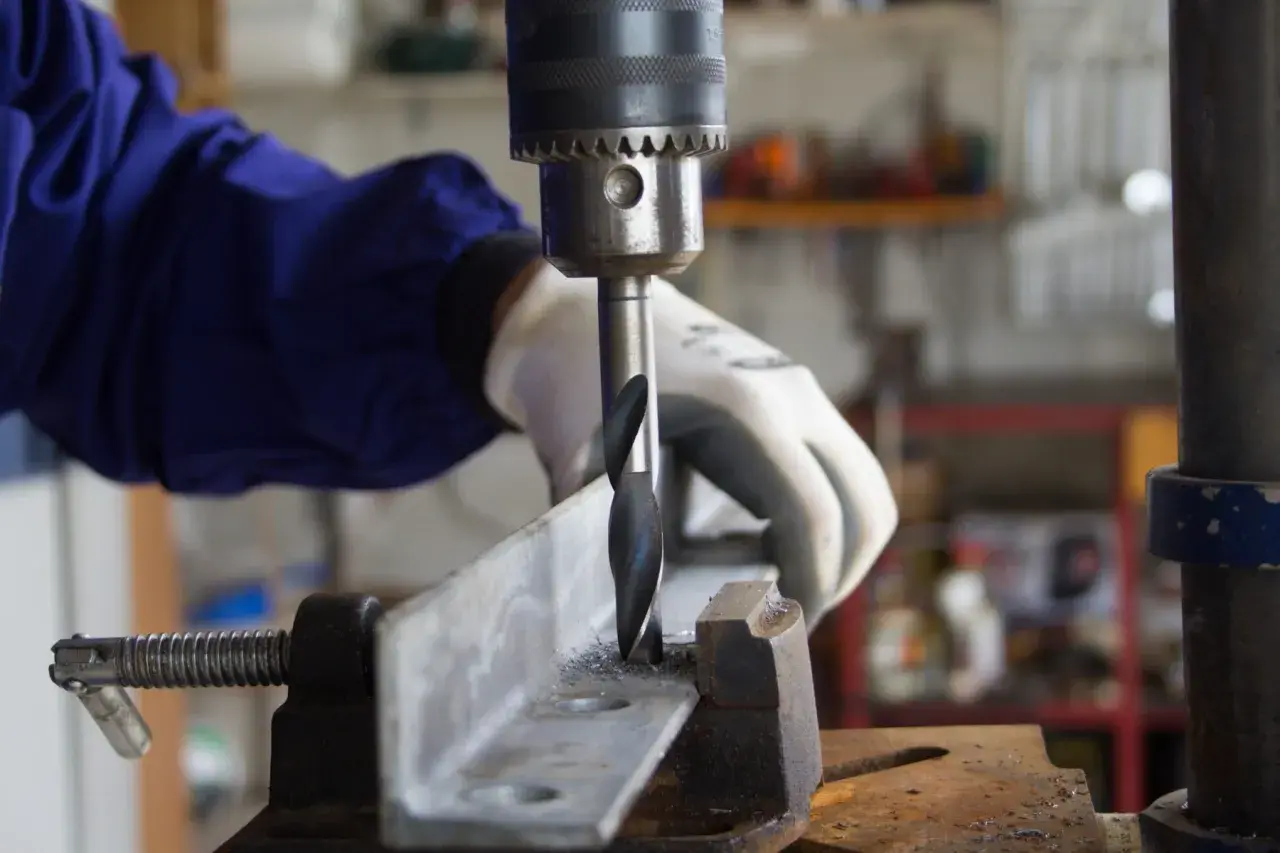

Wiertarka stołowa to niezastąpione narzędzie w każdym warsztacie, gwarantujące precyzję i powtarzalność wiercenia. Zrozumienie jej budowy i zasady działania jest kluczowe nie tylko dla efektywnej pracy, ale także dla bezpiecznego użytkowania, konserwacji i ewentualnych napraw. Ten artykuł szczegółowo omówi każdy element konstrukcyjny, wyjaśniając jego funkcję i znaczenie dla całego mechanizmu.

Dlaczego znajomość budowy wiertarki stołowej to podstawa w każdym warsztacie?

Dogłębne zrozumienie konstrukcji wiertarki stołowej jest absolutnie fundamentalne dla każdego użytkownika, niezależnie od tego, czy jest to początkujący majsterkowicz, czy doświadczony profesjonalista. Ta wiedza przekłada się bezpośrednio na precyzję i powtarzalność wiercenia, co jest kluczowe w wielu projektach. Sztywna konstrukcja wiertarki stołowej zapewnia stabilność i eliminuje drgania, co z kolei pozwala na uzyskanie otworów o wysokiej dokładności i powtarzalności, prostopadłych do płaszczyzny obrabianego materiału. Znając budowę, jesteśmy w stanie samodzielnie przeprowadzać podstawową konserwację, co znacząco wydłuża żywotność urządzenia i zapobiega kosztownym awariom. Ponadto, świadomość działania poszczególnych komponentów umożliwia szybkie i skuteczne diagnozowanie usterek, a także bezpieczne użytkowanie maszyny, minimalizując ryzyko wypadków. To nie tylko kwestia efektywności, ale przede wszystkim bezpieczeństwa pracy.

Anatomia precyzji: Rozkładamy wiertarkę stołową na czynniki pierwsze

Wiertarka stołowa to złożone urządzenie, którego każdy element ma kluczowe znaczenie dla precyzji i funkcjonalności. Aby w pełni zrozumieć jej działanie, musimy przyjrzeć się poszczególnym komponentom i ich wzajemnym relacjom. Poniżej przedstawiam podstawowe elementy konstrukcyjne, które tworzą tę niezawodną maszynę.

Element	Funkcja/Opis
Podstawa	Masywny, zazwyczaj żeliwny element zapewniający stabilność całej maszynie.
Kolumna (słup)	Pionowa, masywna rura, na której osadzone są pozostałe komponenty, takie jak głowica i stół roboczy.
Głowica	Zawiera kluczowe mechanizmy, w tym silnik, przekładnię napędową oraz wrzeciono.
Silnik elektryczny	Stanowi źródło napędu, jego moc wpływa na możliwości obróbcze wiertarki.
Przekładnia napędowa	Najczęściej przekładnia pasowa z kilkoma stopniami kół pasowych, pozwalająca na zmianę prędkości obrotowej wrzeciona.
Wrzeciono	Obrotowy wał, wewnątrz którego znajduje się tuleja z zębatką; na jego końcu montuje się uchwyt wiertarski.
Uchwyt wiertarski	Służy do mocowania wiertła; jego staranne dokręcenie zapobiega ślizganiu się narzędzia.
Stół roboczy	Regulowany w pionie i często obrotowy stół, na którym mocuje się obrabiany przedmiot, zazwyczaj przy użyciu imadła.
Mechanizm posuwu	Składa się z trójramiennej dźwigni, koła zębatego i zębatki, umożliwiając ręczne, pionowe opuszczanie wiertła.
Urządzenia zabezpieczające	Osłona uchwytu wiertarskiego oraz osłona przekładni pasowej, często z wyłącznikiem krańcowym.

Podstawa i kolumna – solidny fundament stabilnej pracy

Podstawa to masywny, często żeliwny element, który stanowi fundament całej wiertarki stołowej. Jej głównym zadaniem jest zapewnienie maksymalnej stabilności maszyny, co jest absolutnie kluczowe dla precyzyjnego wiercenia. Na podstawie osadzona jest kolumna, czyli pionowa, masywna rura, na której z kolei montowane są pozostałe komponenty, takie jak głowica i stół roboczy. Sztywność zarówno podstawy, jak i kolumny jest niezwykle ważna, ponieważ to właśnie ona pozwala na eliminację drgań podczas pracy, co bezpośrednio przekłada się na wysoką precyzję i jakość wykonywanych otworów. Bez solidnego fundamentu nie byłoby mowy o powtarzalności i dokładności.

Głowica – mózg operacyjny maszyny, w którym kryje się moc

Głowica wiertarki stołowej to prawdziwe centrum dowodzenia, można ją nazwać "mózgiem operacyjnym" całej maszyny. To właśnie w niej znajdują się wszystkie kluczowe mechanizmy odpowiedzialne za napęd i ruch obrotowy wiertła. W jej wnętrzu kryje się silnik elektryczny, przekładnia napędowa oraz wrzeciono. Głowica jest odpowiedzialna za przekształcanie energii elektrycznej w ruch obrotowy i siłę, która pozwala na wiercenie w różnorodnych materiałach. Jej solidna konstrukcja i precyzyjne spasowanie elementów są niezbędne do zapewnienia płynnej i efektywnej pracy.

Silnik i przekładnia pasowa: Jak serce maszyny napędza wiertło?

Silnik elektryczny to nic innego jak serce wiertarki stołowej, stanowiące główne źródło napędu. Typowa moc tych silników waha się od 300 W do ponad 1000 W, a im większa moc, tym większe możliwości obróbcze urządzenia, pozwalające na wiercenie w twardszych materiałach czy użycie większych średnic wierteł. Napęd z silnika jest przenoszony na wrzeciono za pośrednictwem przekładni pasowej. Jest to najczęściej przekładnia z kilkoma stopniami kół pasowych, co umożliwia operatorowi ręczną zmianę prędkości obrotowej wrzeciona poprzez przełożenie paska klinowego na inne koła. Ta możliwość regulacji prędkości jest niezwykle ważna, ponieważ pozwala dostosować parametry wiercenia do rodzaju materiału i średnicy wiertła, co jest kluczowe dla uzyskania optymalnych rezultatów i przedłużenia żywotności narzędzi.

Wrzeciono z uchwytem wiertarskim – oś precyzyjnego wiercenia

Wrzeciono to obrotowy wał, który stanowi oś, wokół której obraca się wiertło. W jego wnętrzu znajduje się tuleja z zębatką, która jest integralną częścią mechanizmu posuwu. Na końcu wrzeciona montuje się uchwyt wiertarski, czyli specjalne urządzenie służące do pewnego i stabilnego mocowania wiertła. Niezwykle ważne jest, aby uchwyt wiertarski był zawsze starannie dokręcony, ponieważ zapobiega to ślizganiu się narzędzia podczas pracy, co mogłoby prowadzić do uszkodzenia materiału, wiertła, a nawet stanowić zagrożenie dla operatora. Precyzja wykonania wrzeciona i jakość uchwytu wiertarskiego mają bezpośredni wpływ na dokładność i stabilność wiercenia.

Stół roboczy – klucz do prawidłowego ustawienia i mocowania materiału

Stół roboczy to powierzchnia, na której mocuje się obrabiany przedmiot. Jest to element niezwykle istotny dla stabilności i bezpieczeństwa pracy. Stół ten jest zazwyczaj regulowany w pionie, co pozwala na dostosowanie wysokości do rozmiaru obrabianego elementu oraz długości wiertła. Często posiada również obrotową konstrukcję, co ułatwia pozycjonowanie materiału pod odpowiednim kątem. Aby zapewnić maksymalną stabilność i bezpieczeństwo, obrabiany przedmiot jest zazwyczaj mocowany na stole za pomocą imadła. Prawidłowe ustawienie i unieruchomienie materiału na stole roboczym to podstawa dla uzyskania precyzyjnego otworu i uniknięcia niebezpiecznych sytuacji.

Jak to właściwie działa? Zasada działania i mechanika krok po kroku

Zrozumienie, jak poszczególne elementy wiertarki stołowej współpracują ze sobą, jest kluczowe do pełnego wykorzystania jej potencjału. To właśnie ta synergia komponentów pozwala na osiągnięcie tak wysokiej precyzji i powtarzalności. Przyjrzyjmy się mechanice działania krok po kroku.

Od silnika do wiertła: Jak napęd pasowy pozwala regulować prędkość obrotową?

Zasada działania wiertarki stołowej opiera się na efektywnym przeniesieniu napędu. Napęd z silnika elektrycznego jest przenoszony poprzez przekładnię pasową na wrzeciono, wprawiając je w ruch obrotowy. Według danych Lubimy Maszyny, napęd z silnika elektrycznego przenoszony jest poprzez przekładnię pasową na wrzeciono, wprawiając je w ruch obrotowy. To właśnie dzięki możliwości zmiany przełożenia paska klinowego na kołach pasowych, operator może regulować prędkość obrotową wrzeciona, dostosowując ją do specyfiki wierconego materiału i średnicy wiertła. Kiedy wrzeciono obraca się, operator, używając trójramiennej dźwigni posuwu, opuszcza wirujące wiertło, wykonując otwór w unieruchomionym na stole materiale. Sztywność całej konstrukcji gwarantuje, że ruch ten odbywa się precyzyjnie w osi pionowej, co jest kluczowe dla uzyskania idealnie prostopadłych otworów.

Magia mechanizmu posuwu: Jak siła Twojej ręki zamienia się w precyzyjny ruch w dół?

Mechanizm posuwu to element, który pozwala operatorowi na precyzyjne kontrolowanie zagłębiania się wiertła w materiał. Składa się on z trójramiennej dźwigni, która jest połączona z kołem zębatym. To koło zębate współpracuje z zębatką znajdującą się na tulei wrzecionowej. Kiedy operator naciska na dźwignię, ruch ten jest przekształcany w pionowe opuszczanie obracającego się wiertła. Ta ingeneousna konstrukcja umożliwia ręczne, ale jednocześnie bardzo kontrolowane i płynne zagłębianie wiertła, co jest niezbędne do uzyskania czystych, dokładnych otworów i zapobiegania uszkodzeniom materiału czy narzędzia. To właśnie ta "magia" mechanizmu posuwu daje operatorowi pełną kontrolę nad procesem wiercenia.

Rola zębatki i tulei wrzecionowej w płynnym opuszczaniu wiertła

Kluczową rolę w płynnym i kontrolowanym opuszczaniu wiertła odgrywa współpraca zębatki i tulei wrzecionowej. Zębatka, będąca częścią mechanizmu posuwu, zazębia się z kołem zębatym połączonym z dźwignią. Tuleja wrzecionowa, w której osadzone jest wrzeciono, posiada odpowiednie prowadnice. Kiedy operator aktywuje mechanizm posuwu, ruch obrotowy koła zębatego przekłada się na ruch liniowy zębatki, która z kolei przesuwa tuleję wrzecionową w dół. Ta precyzyjna współpraca zapewnia płynne, bezszelestne i kontrolowane opuszczanie wiertła, co jest fundamentem dla uzyskania czystych i dokładnych otworów. Jakiekolwiek luzy czy uszkodzenia w tym systemie mogą prowadzić do utraty precyzji i jakości wiercenia.

Konstrukcja a codzienna praca: Co musisz wiedzieć o konserwacji kluczowych elementów?

Regularna konserwacja, wynikająca ze znajomości budowy wiertarki stołowej, jest niezbędna do utrzymania jej w optymalnym stanie i znaczącego przedłużenia jej żywotności. Zaniedbania w tym zakresie mogą prowadzić do spadku precyzji, awarii, a nawet zagrożeń bezpieczeństwa. Przyjrzyjmy się kluczowym aspektom konserwacji, które każdy użytkownik powinien znać.

Naciąg i wymiana paska klinowego – prosta czynność, która gwarantuje wydajność

Prawidłowy naciąg paska klinowego jest niezwykle ważny dla efektywności pracy wiertarki i stabilności prędkości obrotowej. Zbyt luźny pasek może ślizgać się, powodując utratę mocy, niestabilne obroty wrzeciona, a w konsekwencji niedokładne wiercenie i szybsze zużycie paska. Z kolei zbyt mocno naciągnięty pasek może nadmiernie obciążać łożyska silnika i wrzeciona, prowadząc do ich przedwczesnego zużycia. Pasek klinowy należy wymieniać, gdy zauważymy na nim pęknięcia, postrzępienia, nadmierne zużycie lub gdy staje się twardy i traci elastyczność. Chociaż wymiana i regulacja naciągu paska to stosunkowo prosta czynność, ma ona ogromny wpływ na wydajność i żywotność całej maszyny. Zawsze należy sprawdzić instrukcję obsługi konkretnego modelu wiertarki, aby prawidłowo wykonać tę czynność.

Smarowanie mechanizmu posuwu i wrzeciona – kiedy i jak to robić?

Regularne smarowanie mechanizmu posuwu i wrzeciona jest kluczowe dla płynności działania, redukcji tarcia i zapobiegania przedwczesnemu zużyciu ruchomych części. Brak odpowiedniego smarowania może prowadzić do zatarć, zwiększonego oporu podczas opuszczania wiertła oraz szybszego zużycia elementów, takich jak zębatka i tuleja wrzecionowa. Częstotliwość smarowania zależy od intensywności użytkowania wiertarki, ale zazwyczaj zaleca się to robić co kilka miesięcy lub w razie potrzeby, gdy zauważymy, że mechanizm działa mniej płynnie. Do smarowania należy używać odpowiedniego smaru technicznego lub oleju maszynowego, zgodnie z zaleceniami producenta. Ważne jest, aby aplikować smar w odpowiednie miejsca, takie jak prowadnice tulei wrzecionowej, zębatka i koło zębate mechanizmu posuwu, a także łożyska wrzeciona, jeśli są dostępne do smarowania.

Najczęstsze problemy wynikające z budowy: Jak zdiagnozować luz na wrzecionie?

Jednym z najczęstszych problemów wynikających ze zużycia elementów konstrukcyjnych wiertarki stołowej jest luz na wrzecionie. Problem ten objawia się brakiem precyzji wiercenia, widocznymi drganiami wiertła podczas pracy, a także tendencją do "uciekania" wiertła z osi, co uniemożliwia uzyskanie dokładnych otworów. Konsekwencje luzu na wrzecionie to nie tylko niska jakość obróbki, ale także szybsze zużycie wierteł i potencjalne zagrożenie dla operatora. Aby zdiagnozować luz, można spróbować ręcznie poruszać wrzecionem w górę, w dół i na boki, gdy wiertarka jest wyłączona. Jeśli wyczuwalny jest jakikolwiek ruch, prawdopodobnie mamy do czynienia z luzem. Najczęstszą przyczyną są zużyte łożyska wrzeciona, które wymagają regulacji lub wymiany. W przypadku stwierdzenia luzu, zaleca się skonsultowanie się z serwisem lub osobą posiadającą doświadczenie w naprawie maszyn, aby uniknąć dalszych uszkodzeń.

Bezpieczeństwo zapisane w konstrukcji: Te elementy chronią Ciebie podczas pracy

Producenci wiertarek stołowych wbudowują w ich konstrukcję szereg zabezpieczeń, których zrozumienie i prawidłowe użytkowanie jest absolutnie kluczowe dla bezpieczeństwa operatora. Ignorowanie tych elementów lub ich demontaż to prosta droga do poważnych wypadków. Przyjrzyjmy się najważniejszym z nich.

Rola osłony uchwytu wiertarskiego – dlaczego nigdy jej nie demontować?

Osłona uchwytu wiertarskiego to jeden z podstawowych, a zarazem najważniejszych elementów bezpieczeństwa wiertarki stołowej. Jej głównym celem jest ochrona operatora przed bezpośrednim kontaktem z obracającym się wiertłem, które może być niezwykle niebezpieczne. Ponadto, osłona chroni przed odpryskami materiału, wiórami i innymi drobnymi elementami, które mogą być wyrzucane z dużą prędkością podczas wiercenia. Demontaż tej osłony jest absolutnie niedopuszczalny i nigdy nie powinien być praktykowany. Używanie wiertarki bez tej osłony drastycznie zwiększa ryzyko poważnych obrażeń, takich jak skaleczenia, uderzenia czy nawet utrata palców. To mały element, ale jego rola w ochronie zdrowia i życia jest nie do przecenienia.

Przeczytaj również: Rozwiercanie nitów - Jak to zrobić bezpiecznie, krok po kroku?

Wyłącznik krańcowy w osłonie przekładni – mały detal o ogromnym znaczeniu

Wyłącznik krańcowy, często zintegrowany z osłoną przekładni pasowej, to mały detal o ogromnym znaczeniu dla bezpieczeństwa. Jego działanie jest proste, ale niezwykle skuteczne: automatycznie zatrzymuje pracę silnika w momencie otwarcia osłony przekładni. Zapobiega to dostępowi do ruchomych części, takich jak paski klinowe i koła pasowe, które obracają się z dużą prędkością i mogą stanowić poważne zagrożenie. Standardem jest osłona przekładni pasowej, często wyposażona w wyłącznik krańcowy, który zatrzymuje pracę silnika po jej otwarciu, jak podaje Lubimy Maszyny. Dzięki temu operator jest chroniony przed przypadkowym uruchomieniem maszyny lub kontaktem z ruchomymi elementami podczas regulacji prędkości obrotowej czy wymiany paska. Nigdy nie należy próbować omijać ani modyfikować tego zabezpieczenia, ponieważ jest ono kluczowe dla bezpiecznej eksploatacji wiertarki stołowej.
