W dzisiejszym poradniku skupimy się na jednym z kluczowych aspektów spawania metodą MIG/MAG – prawidłowym ustawieniu reduktora gazu osłonowego. Dowiesz się, dlaczego precyzyjna regulacja przepływu mieszanki argonu z CO2 jest niezbędna do uzyskania wysokiej jakości spoin, a także poznasz praktyczne wskazówki, które pozwolą Ci uniknąć typowych błędów i bezpiecznie skonfigurować swój sprzęt spawalniczy. Moje doświadczenie pokazuje, że często to właśnie niedopilnowanie tego elementu jest przyczyną frustracji i niezadowalających efektów pracy.
Kluczowe informacje o ustawianiu reduktora gazu w migomacie
- Najważniejszy jest przepływ gazu (l/min), nie ciśnienie, chroniący jeziorko spawalnicze przed zanieczyszczeniami.
- Reduktory z rotametrem są zazwyczaj dokładniejsze w pomiarze przepływu niż te z dwoma manometrami.
- Zbyt mały przepływ gazu prowadzi do porowatości spoiny, a zbyt duży powoduje turbulencje i wady.
- Ogólna zasada sugeruje przepływ 10-krotności średnicy drutu spawalniczego lub 1 litr na 1 mm dyszy.
- Konieczne jest sprawdzenie szczelności wszystkich połączeń reduktora z butlą i wężem.
- Warunki zewnętrzne, takie jak przeciągi, mogą wymagać zwiększenia przepływu gazu osłonowego.
Dlaczego prawidłowe ustawienie gazu w migomacie jest absolutnie kluczowe?
Gaz osłonowy w spawaniu MIG/MAG to nie jest opcjonalny dodatek, lecz niezastąpiony element procesu. Bez niego, jakość i wytrzymałość spoiny byłyby drastycznie obniżone. Mieszanka argonu z CO2, którą najczęściej stosujemy, pełni rolę "niewidzialnej tarczy", która chroni ciekłe jeziorko spawalnicze przed szkodliwym wpływem atmosfery. Mówimy tu przede wszystkim o tlenie i azocie, które są wrogami każdej wysokiej jakości spoiny.
Niewidzialna tarcza: Rola mieszanki Ar/CO2 w ochronie spoiny
Mechanizm działania gazu osłonowego jest fascynująco prosty, a jednocześnie niezwykle skuteczny. Mieszanka Ar/CO2, wypływając z dyszy gazowej uchwytu spawalniczego, tworzy wokół łuku elektrycznego i jeziorka spawalniczego stabilną atmosferę ochronną. Ta warstwa gazu wypiera powietrze, uniemożliwiając tlenowi i azotowi dostanie się do roztopionego metalu. Właśnie ta ochrona decyduje o finalnej jakości i właściwościach mechanicznych spoiny. W metodzie MAG najczęściej stosujemy mieszankę Ar/CO2 (np. 82% Ar, 18% CO2) ze względu na jej stabilizujące działanie łuku i lepsze właściwości spawalnicze dla stali czarnej w porównaniu do czystego argonu, który jest stosowany głównie do spawania aluminium i stali nierdzewnych (metoda TIG, rzadziej MIG).
Skutki błędów: Jak zła osłona gazowa niszczy Twoją pracę?
Konsekwencje nieprawidłowego ustawienia lub, co gorsza, braku gazu osłonowego są poważne i natychmiast widoczne. Najczęstszą wadą jest porowatość spoiny, czyli obecność pęcherzyków gazu uwięzionych w zestalonym metalu. Te pęcherzyki, jak gąbczasta struktura, drastycznie osłabiają wytrzymałość mechaniczną spoiny, czyniąc ją podatną na pęknięcia. Ponadto, brak odpowiedniej osłony prowadzi do wtrąceń tlenkowych, kruchości materiału, a także nieestetycznego wyglądu spoiny, która staje się matowa i szorstka. W skrajnych przypadkach, takie wady mogą doprowadzić do awarii konstrukcji, co jest nie tylko kosztowne, ale i niebezpieczne. Pamiętajmy, że spawanie to proces, w którym precyzja i dbałość o detale przekładają się bezpośrednio na bezpieczeństwo i trwałość.Zanim zaczniesz, czyli co musisz wiedzieć o swoim reduktorze?

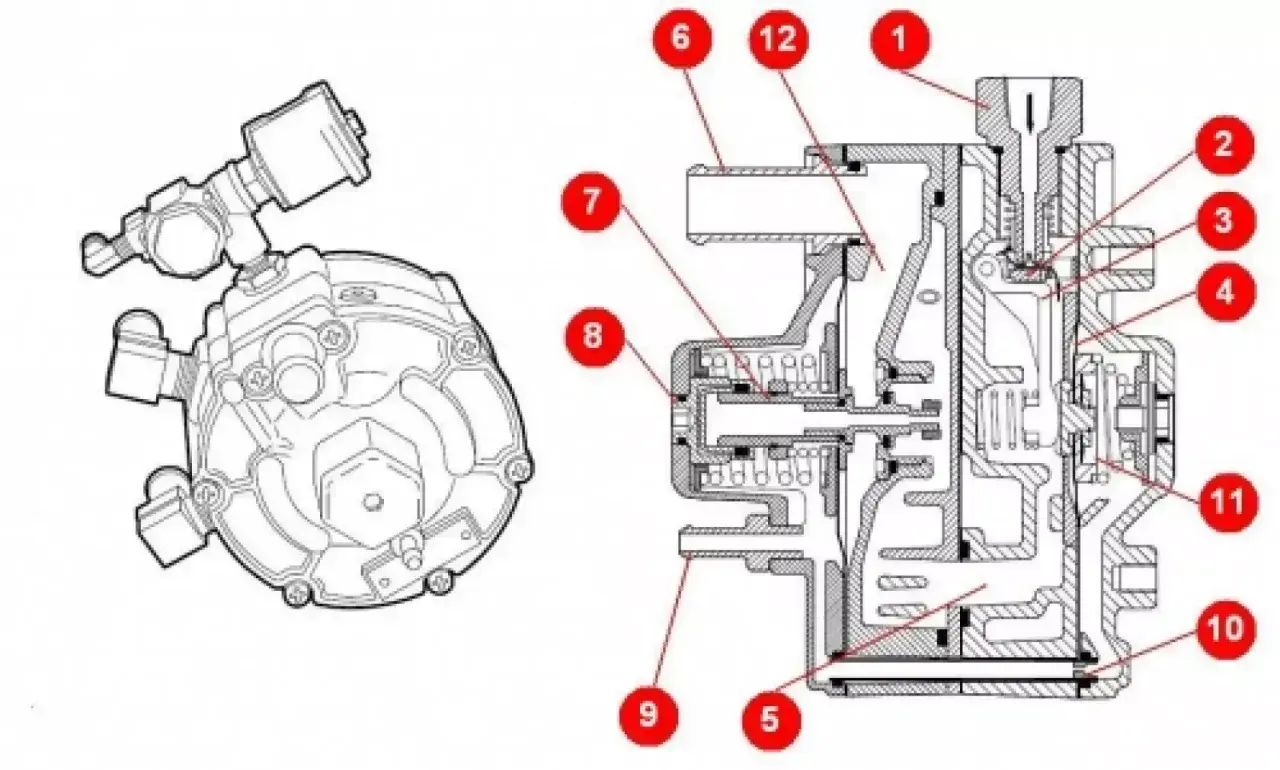

Zanim przejdziemy do praktycznych wskazówek, musimy zrozumieć narzędzie, którym będziemy się posługiwać – reduktor gazu. To serce systemu dostarczania gazu osłonowego, a jego prawidłowe zrozumienie to podstawa sukcesu. Bez znajomości jego budowy i funkcji, trudno o precyzyjną konfigurację spawarki.

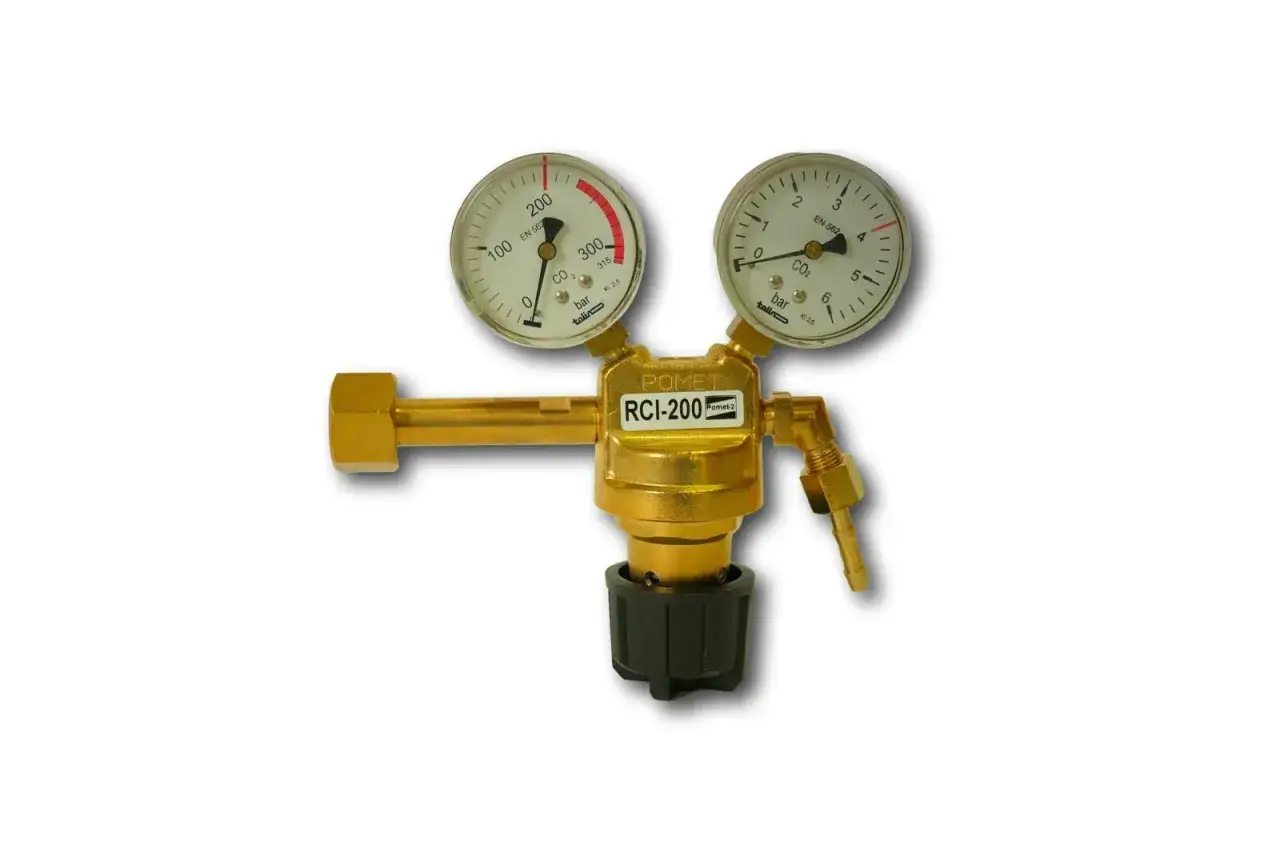

Reduktor z dwoma zegarami czy z rotametrem? Wyjaśniamy różnice
Na rynku spotkamy głównie dwa typy reduktorów gazu. Pierwszy to reduktor z dwoma manometrami, potocznie nazywany "dwoma zegarami". Jeden manometr wskazuje ciśnienie w butli, informując nas o ilości pozostałego gazu. Drugi natomiast pokazuje ciśnienie robocze, czyli ciśnienie gazu wychodzącego z reduktora. W tym przypadku przepływ gazu jest pośrednio związany z ciśnieniem roboczym i wymaga pewnego doświadczenia, aby prawidłowo go ocenić. Drugi typ, który osobiście uważam za bardziej intuicyjny i precyzyjny, to reduktor z rotametrem. Posiada on manometr ciśnienia w butli oraz szklaną rurkę z ruchomą kulką. To właśnie ta kulka, unosząc się w rurce, bezpośrednio wskazuje przepływ gazu w litrach na minutę (l/min). Dla początkujących spawaczy, a nawet dla doświadczonych, rotametr jest znacznie łatwiejszy w obsłudze i pozwala na dokładniejsze ustawienie kluczowego parametru – przepływu. Według danych Spidweld, reduktory z rotametrem są zazwyczaj dokładniejsze w pomiarze przepływu niż te z dwoma manometrami.
Jak czytać wskaźniki? Co mówi Ci manometr ciśnienia w butli, a co wskaźnik przepływu
Prawidłowe odczytywanie wskaźników reduktora to podstawa. Manometr ciśnienia w butli (ten, który zawsze pokazuje wyższą wartość) informuje nas o aktualnym zapasie gazu. Pełna butla Ar/CO2 ma zazwyczaj ciśnienie około 200 barów. W miarę zużycia gazu, wskazówka będzie opadać. Zawsze monitoruj ten wskaźnik, aby uniknąć niespodziewanego braku gazu w trakcie spawania. Brak gazu w butli podczas pracy to jeden z najczęstszych powodów wad spoiny. Z kolei wskaźnik przepływu – czy to manometr roboczy, czy rotametr – to ten, który informuje nas o ilości gazu dostarczanej do uchwytu spawalniczego. W przypadku rotametru, kulka w rurce wskazuje bezpośrednio wartość w l/min. Ważne jest, aby odczytywać wartość ze środka kulki. Jeśli masz reduktor z manometrem roboczym, musisz regulować ciśnienie tak, aby uzyskać odpowiedni przepływ, który często jest oznaczony na skali lub wymaga przeliczenia. To właśnie ten wskaźnik będzie Twoim głównym punktem odniesienia podczas regulacji.
Montaż i ustawienie reduktora krok po kroku – kompletny poradnik
Przejdźmy teraz do sedna, czyli do praktycznej instrukcji montażu i wstępnego ustawienia reduktora. Pamiętaj, że każdy z tych kroków jest ważny dla bezpieczeństwa i efektywności Twojej pracy.
-
Krok 1: Bezpieczne podłączenie reduktora do butli z gazem (Argon/CO2)
Zawsze zaczynamy od bezpieczeństwa. Przed podłączeniem upewnij się, że zawór butli jest zamknięty. Następnie, dokładnie oczyść gwint butli i reduktora z ewentualnych zanieczyszczeń, takich jak kurz czy opiłki. Przykręć reduktor do butli, używając odpowiedniego klucza. Zwróć uwagę na to, aby połączenie było stabilne i proste, unikając przekrzywienia gwintu, co mogłoby uszkodzić uszczelkę. Nie dokręcaj zbyt mocno – nadmierna siła może uszkodzić uszczelkę lub gwint – ale na tyle, by zapewnić szczelność. Powinieneś poczuć wyraźny opór, ale bez konieczności użycia ekstremalnej siły.
-
Krok 2: Otwarcie zaworu i kluczowy test szczelności, którego nie możesz pominąć
To jest moment, w którym gaz dostaje się do reduktora. Bardzo powoli otwórz zawór na butli. Obserwuj manometr ciśnienia w butli – wskazówka powinna płynnie się podnieść. Jeśli usłyszysz syczenie gazu, natychmiast zamknij zawór. Następnie, koniecznie przeprowadź test szczelności. Użyj wody z mydłem (możesz zrobić roztwór z płynu do naczyń) lub specjalnego sprayu do wykrywania nieszczelności. Nałóż roztwór na wszystkie połączenia: butla-reduktor oraz reduktor-wąż. Jeśli pojawią się bąbelki, oznacza to nieszczelność, którą należy natychmiast usunąć poprzez delikatne dokręcenie lub wymianę uszczelki. Ignorowanie nieszczelności to nie tylko strata cennego gazu, ale także potencjalne zagrożenie. Nigdy nie pomijaj tego kroku!
-
Krok 3: Jak prawidłowo ustawić przepływ gazu za pomocą pokrętła regulacyjnego?
Po upewnieniu się o szczelności, możemy przystąpić do wstępnego ustawienia przepływu. Za pomocą pokrętła regulacyjnego na reduktorze ustaw wstępny przepływ gazu. Jeśli masz reduktor z rotametrem, po prostu kręć pokrętłem, aż kulka wskaże pożądaną wartość w l/min. Pamiętaj, aby odczytywać wartość ze środka kulki. Jeśli masz reduktor z dwoma manometrami, reguluj ciśnienie robocze, pamiętając o jego korelacji z przepływem. W tym kroku możesz ustawić wartość początkową, np. 10-15 l/min, która zostanie precyzyjnie dostosowana podczas spawania. Ważne jest, aby regulacji dokonywać przy otwartym zaworze butli i zamkniętym zaworze gazu w uchwycie spawalniczym (lub bez jego uruchamiania).
-
Krok 4: Podłączenie węża do spawarki i ostateczna weryfikacja
Ostatnim etapem jest podłączenie węża gazowego od reduktora do odpowiedniego króćca w spawarce MIG/MAG. Upewnij się, że połączenie jest solidne i szczelne – ponownie możesz użyć testu mydlanego, aby rozwiać wszelkie wątpliwości. Na koniec, włącz spawarkę i na chwilę uruchom podawanie gazu (bez spawania, np. poprzez naciśnięcie spustu w uchwycie spawalniczym). Sprawdź, czy gaz swobodnie wypływa z dyszy gazowej uchwytu i czy wskazania reduktora są stabilne. To pozwoli na ostateczną weryfikację poprawności montażu i wstępnego ustawienia. Jeśli wszystko działa prawidłowo, jesteś gotowy do spawania!
Jaki przepływ gazu (l/min) ustawić? Konkretne wartości dla najpopularniejszych zastosowań
Ustawienie odpowiedniego przepływu gazu to sztuka, która wymaga zarówno znajomości zasad, jak i wyczucia. Poniżej przedstawiam konkretne wartości i zasady, które pomogą Ci precyzyjnie ustawić reduktor.
Złota zasada spawaczy: Prosty przelicznik przepływu względem średnicy drutu
Wielu doświadczonych spawaczy kieruje się "złotą zasadą" doboru przepływu gazu: 10-krotność średnicy drutu spawalniczego. Oznacza to, że dla drutu o średnicy 0,8 mm, przepływ powinien wynosić około 8 l/min. Dla drutu 1,0 mm będzie to 10 l/min, a dla 1,2 mm – 12 l/min. Inną regułą, która również jest często stosowana, sugeruje ustawienie 1 litra gazu na każdy 1 milimetr średnicy dyszy gazowej. Pamiętajmy jednak, że są to wartości orientacyjne. Z mojego doświadczenia wynika, że standardowy, bezpieczny zakres dla większości prac w warunkach warsztatowych (bez przeciągów) to 12-18 l/min. To pokrywa się z ogólnymi zaleceniami, które często spotykamy w literaturze branżowej.
Tabela ustawień: Zalecany przepływ gazu (l/min) dla drutów 0,8 mm i 1,0 mm przy spawaniu stali czarnej
Aby ułatwić Ci szybkie znalezienie odpowiedniej wartości, przygotowałem tabelę z zalecanymi przepływami dla najpopularniejszych średnic drutów do spawania stali czarnej:
| Średnica drutu (mm) | Zalecany przepływ gazu (l/min) | Uwagi |
|---|---|---|
| 0,8 | 8 - 12 | Do cienkich blach, prac precyzyjnych |
| 1,0 | 10 - 15 | Uniwersalny do większości zastosowań |
| 1,2 | 12 - 18 | Do grubszych materiałów i większych spoin |
Pamiętaj, że są to wartości startowe. Zawsze obserwuj jeziorko spawalnicze i jakość spoiny, aby w razie potrzeby dokonać korekty. Każda spawarka i każde warunki pracy mogą wymagać drobnych modyfikacji.
Jak warunki w warsztacie (przeciągi, wiatr) wpływają na ustawienie reduktora?
Warunki zewnętrzne mają ogromny wpływ na optymalny przepływ gazu. Przeciągi, wiatr (nawet niewielki) lub praca na otwartym powietrzu mogą "zdmuchiwać" osłonę gazową, co prowadzi do niedostatecznej ochrony spoiny. W takich sytuacjach, nawet idealnie ustawiony przepływ może okazać się niewystarczający. Moja rada jest taka: w warunkach zewnętrznych lub przy silnych przeciągach w warsztacie, konieczne jest zwiększenie przepływu gazu o 2-5 l/min w stosunku do wartości bazowych, aby zapewnić skuteczną osłonę. Czasem nawet niewielka osłona z kartonu lub blachy może znacząco poprawić warunki spawania i zmniejszyć zużycie gazu.
Najczęstsze błędy przy ustawianiu gazu i jak się przed nimi ustrzec
Nawet doświadczeni spawacze popełniają błędy, a początkujący są na nie szczególnie narażeni. Poznanie najczęstszych pułapek związanych z ustawieniem gazu pomoże Ci ich uniknąć i znacząco poprawić jakość Twojej pracy.
Problem #1: Zbyt mały przepływ i jego opłakany skutek – porowatość spoiny
Zbyt mały przepływ gazu to jeden z najczęstszych błędów. Prowadzi on do niedostatecznej osłony jeziorka spawalniczego, co skutkuje wnikaniem tlenu i azotu z powietrza atmosferycznego do spoiny. Efekt? Powstawanie porowatości, czyli widocznych pęcherzyków, oraz "gąbczastej" struktury spoiny. Taka spoina jest osłabiona, krucha i podatna na pęknięcia, a jej wygląd pozostawia wiele do życzenia. Jak rozpoznać ten problem? Spoina będzie matowa, szorstka, a po usunięciu żużla (jeśli spawasz drutem samoosłonowym, co w MIG/MAG jest rzadkie, ale ogólnie mówiąc o wadach spoiny) lub po prostu na jej powierzchni zauważysz małe otwory. Korekta jest prosta: zwiększ przepływ gazu, stopniowo, aż do uzyskania gładkiej i czystej spoiny.
Problem #2: Zbyt duży przepływ – dlaczego więcej gazu wcale nie znaczy lepiej?
Intuicja podpowiada, że "więcej ochrony" to lepiej, ale w przypadku gazu osłonowego to błędne myślenie. Zbyt duży przepływ gazu jest nie tylko nieekonomiczny (szybko zużywasz cenną mieszankę), ale co gorsza, może powodować turbulencje w strumieniu gazu. Te turbulencje paradoksalnie "zasysają" powietrze atmosferyczne do strefy spawania, co również prowadzi do wad spoiny, podobnych do tych przy zbyt małym przepływie. Dodatkowo, nadmierny przepływ może powodować niestabilność łuku, utrudniając prowadzenie spoiny. Jak rozpoznać ten problem? Czasami słychać charakterystyczny "szum" gazu, a spoina, mimo dużej ilości gazu, nadal wykazuje wady. Rozwiązanie: stopniowo zmniejszaj przepływ gazu, aż do uzyskania optymalnej wartości.
Przeczytaj również: Czepek spawalniczy - Jak wybrać najlepszy dla Twojej ochrony?
Problem #3: Ignorowanie nieszczelności – cichy złodziej Twojego gazu i jakości spawu
Ten problem jest często niedoceniany, a jego skutki są dotkliwe. Nieszczelności w systemie gazowym to nie tylko ciągła, niekontrolowana utrata gazu, co jest kosztowne i nieekologiczne. Co gorsza, nieszczelności mogą powodować, że do strefy spawania dostaje się powietrze, osłabiając ochronę i prowadząc do wad spoiny, takich jak porowatość. Wyobraź sobie, że płacisz za gaz, który ucieka w powietrze, a jednocześnie sabotuje Twoją pracę! Dlatego tak ważne jest regularne sprawdzanie szczelności połączeń, zwłaszcza po każdej wymianie butli. Przypomnij sobie metodę testowania wodą z mydłem – to prosta, ale niezwykle skuteczna metoda, która powinna stać się Twoim nawykiem.
Twój reduktor pokrywa się szronem? Zrozum zjawisko "zamarzania" i poznaj proste rozwiązania
Szczególnie w chłodniejszych warunkach, możesz zauważyć, że Twój reduktor pokrywa się szronem, a nawet lodem. To zjawisko jest szczególnie częste przy stosowaniu czystego CO2 lub mieszanek z dużą jego zawartością, i ma swoje fizyczne wyjaśnienie. Kiedy gaz pod wysokim ciśnieniem (np. 50 barów w butli CO2) gwałtownie rozpręża się do ciśnienia roboczego (kilka barów), następuje znaczny spadek temperatury. Jest to efekt Joule'a-Thomsona. Ten spadek temperatury może być na tyle duży, że wilgoć z otaczającego powietrza skrapla się i zamarza na zimnych elementach reduktora. Zamarzanie może blokować przepływ gazu, prowadząc do niestabilności spawania, a nawet jego całkowitego przerwania, co jest niezwykle irytujące i nieefektywne.
Na szczęście istnieją proste i skuteczne rozwiązania tego problemu:
- Podgrzewacze gazu: To elektryczne urządzenia montowane bezpośrednio przed reduktorem. Ich zadaniem jest podgrzanie gazu przed jego rozprężeniem, co zapobiega spadkowi temperatury poniżej punktu rosy i tym samym eliminuje problem zamarzania. To najskuteczniejsze rozwiązanie, szczególnie przy intensywnym spawaniu.
- Spawanie z przerwami: Jeśli nie masz podgrzewacza, a reduktor zaczyna zamarzać, rób krótkie przerwy w spawaniu. Pozwoli to reduktorowi na ogrzanie się do temperatury otoczenia, co tymczasowo rozwiąże problem. To dobre rozwiązanie dla hobbystów i przy sporadycznym spawaniu.
- Użycie mieszanki Ar/CO2: Mieszanki z mniejszą zawartością CO2 (np. 82% Ar, 18% CO2) są znacznie mniej podatne na zamarzanie niż czysty CO2. Argon nie ulega takiemu spadkowi temperatury podczas rozprężania, co sprawia, że mieszanki są bardziej stabilne w chłodniejszych warunkach.
Zrozumienie tego zjawiska i stosowanie odpowiednich środków zapobiegawczych jest kluczowe dla komfortu i ciągłości pracy, zwłaszcza w zimniejszych miesiącach. Nie pozwól, by zamarznięty reduktor pokrzyżował Twoje plany spawalnicze!
