Jeziorko spawalnicze - Opanuj klucz do idealnej spoiny

Wprowadzenie do świata spawania często zaczyna się od opanowania podstaw, a jedną z najważniejszych jest zrozumienie i kontrola jeziorka spawalniczego. Ten artykuł to kompleksowy przewodnik, który rozwieje wszelkie wątpliwości dotyczące tego kluczowego elementu, pomagając zarówno początkującym, jak i doświadczonym spawaczom w doskonaleniu techniki i unikaniu kosztownych błędów.

Dlaczego zrozumienie jeziorka spawalniczego to fundament mistrzostwa w spawaniu?

Dla każdego spawacza, niezależnie od poziomu zaawansowania, zrozumienie i umiejętność kontrolowania jeziorka spawalniczego jest absolutnie kluczowe. To właśnie w tym niewielkim obszarze płynnego metalu decyduje się o jakości, wytrzymałości i estetyce każdej spoiny. Bez opanowania tej sztuki, niemożliwe jest osiągnięcie profesjonalnych rezultatów i tworzenie połączeń, które sprostają wymaganiom technicznym i wizualnym.

Czym jest jeziorko spawalnicze i dlaczego bez jego kontroli nie ma dobrej spoiny?

Jeziorko spawalnicze to nic innego jak obszar płynnego, stopionego metalu, który powstaje w miejscu jarzenia się łuku elektrycznego podczas spawania. To serce całego procesu, gdzie materiał bazowy i ewentualny materiał dodatkowy łączą się, tworząc nowe połączenie. Jak trafnie zauważają eksperci z Spawber.com.pl, jego prawidłowe uformowanie, ochrona i prowadzenie są absolutnie kluczowe dla uzyskania poprawnej i wytrzymałej spoiny.

Moim zdaniem, głównym zadaniem spawacza jest właśnie precyzyjna kontrola nad tym jeziorkiem. Musimy zapewnić odpowiednie wtopienie, czyli głębokość, na jaką stopiony metal wnika w materiał bazowy, a także właściwą szerokość i kształt spoiny po zastygnięciu. Bez tej kontroli, spoiny będą nie tylko nieestetyczne, ale przede wszystkim pozbawione wymaganej wytrzymałości mechanicznej, co w wielu zastosowaniach jest niedopuszczalne.

Od płynnego metalu do trwałego połączenia – rola jeziorka w procesie tworzenia spoiny

Proces przechodzenia metalu z fazy płynnej do stałej w jeziorku spawalniczym to fascynujący, choć szybki, taniec fizyki i chemii. Prawidłowe zarządzanie jeziorkiem ma bezpośredni wpływ na mikrostrukturę spoiny, a co za tym idzie – na jej wytrzymałość mechaniczną i estetykę. Kiedy jeziorko jest odpowiednio prowadzone, metal zastyga w sposób kontrolowany, tworząc jednorodną strukturę ziarnistą, która jest odporna na pęknięcia i odkształcenia.

Z kolei niewłaściwa kontrola może prowadzić do niekorzystnych zmian w mikrostrukturze, takich jak segregacja pierwiastków stopowych, tworzenie się kruchej fazy lub zbyt szybkie chłodzenie, co zwiększa naprężenia wewnętrzne. Kontrola jeziorka to więc nie tylko unikanie wad, ale także aktywne kształtowanie właściwości końcowej spoiny, co pozwala na dostosowanie jej do konkretnych wymagań eksploatacyjnych.

Kluczowe parametry, które musisz opanować, aby kontrolować jeziorko spawalnicze

Aby skutecznie kontrolować jeziorko spawalnicze i tworzyć spoiny najwyższej jakości, niezbędne jest dogłębne zrozumienie i umiejętne manipulowanie kluczowymi parametrami spawania. Opanowanie tych czynników to podstawa precyzyjnej kontroli nad procesem i gwarancja powtarzalnych, doskonałych rezultatów.

Natężenie prądu (amperaż) – jak wpływa na głębokość i wielkość jeziorka?

Natężenie prądu, czyli amperaż, to jeden z najbardziej fundamentalnych parametrów, który bezpośrednio wpływa na ilość dostarczanej energii cieplnej do jeziorka spawalniczego. Wyższy prąd oznacza więcej ciepła, co skutkuje większym i głębszym jeziorkiem. Jest to kluczowe dla uzyskania odpowiedniego przetopu, czyli stopienia materiału bazowego na wymaganą głębokość.

Jednakże, zbyt wysoki prąd może prowadzić do nadmiernego przetopu, co objawia się przepaleniami materiału, szczególnie w cienkich blachach, oraz trudnościami w kontroli jeziorka, które staje się zbyt płynne i rozlewa się. Z drugiej strony, zbyt niski prąd to ryzyko braku wtopienia, czyli sytuacji, w której spoina nie łączy się prawidłowo z materiałem bazowym, a także niestabilności łuku. Praktyczna wskazówka: zawsze zaczynaj od zaleceń producenta dla danego materiału i grubości, a następnie koryguj prąd w niewielkich krokach, obserwując zachowanie jeziorka.

Prędkość spawania – jak znaleźć złoty środek między przepaleniem a brakiem przetopu?

Prędkość spawania, czyli tempo, w jakim przemieszczamy uchwyt spawalniczy, ma ogromny wpływ na kształt i wielkość jeziorka. Zbyt wolne prowadzenie uchwytu oznacza, że energia cieplna koncentruje się w jednym miejscu przez dłuższy czas, co może skutkować przepaleniem materiału, nadmiernym powiększeniem jeziorka i niekontrolowanym spływaniem metalu. Powoduje to również większe odkształcenia materiału.

Natomiast zbyt szybkie prowadzenie skutkuje niedostatecznym wtopieniem, ponieważ metal nie ma wystarczająco dużo czasu na stopienie się i połączenie. Jeziorko będzie małe, niestabilne i może prowadzić do wad takich jak przyklejenia. Znalezienie optymalnej prędkości to sztuka, która wymaga praktyki. Moja rada: obserwuj jeziorko – powinno być owalne, o stabilnym kształcie, a za nim powinien tworzyć się równy ścieg. Dla różnych materiałów i grubości, ta "złota" prędkość będzie inna, więc eksperymentuj z umiarem.

Kąt uchwytu spawalniczego – dlaczego niewielka zmiana ma ogromne znaczenie?

Kąt pochylenia uchwytu spawalniczego, choć często niedoceniany, ma znaczący wpływ na koncentrację ciepła, kierunek przepływu metalu w jeziorku oraz głębokość wtopienia. Generalnie, wyróżniamy kąt prowadzenia (uchwyt pochylony w kierunku spawania) i kąt natarcia (uchwyt pochylony przeciwnie do kierunku spawania). Kąt prowadzenia (tzw. "pchanie") zazwyczaj daje szersze, płytsze wtopienie i lepszą kontrolę nad jeziorkiem, co jest często wykorzystywane w metodzie MIG/MAG dla uzyskania płaskiego lica spoiny.

Z kolei kąt natarcia (tzw. "ciągnięcie") koncentruje ciepło bardziej intensywnie, prowadząc do głębszego wtopienia i węższej spoiny, co jest preferowane w spawaniu grubszych materiałów lub w metodzie MMA. Niewielka zmiana kąta o zaledwie kilka stopni może drastycznie zmienić zachowanie jeziorka i jakość spoiny, dlatego warto poświęcić czas na jego precyzyjne ustawienie w zależności od pozycji spawania i metody.

Rola gazu osłonowego – jak jego przepływ chroni jeziorko i wpływa na jakość spawu?

W metodach MIG/MAG i TIG, rola gazu osłonowego jest nie do przecenienia. Jak już wspomniałem, jeziorko musi być chronione przed kontaktem z powietrzem atmosferycznym. Składniki powietrza, głównie tlen i azot, mogłyby zanieczyścić spaw i spowodować jego wady, takie jak porowatość, która drastycznie obniża wytrzymałość mechaniczną. Prawidłowy przepływ gazu osłonowego tworzy niewidzialną barierę ochronną wokół jeziorka, izolując je od szkodliwych substancji.

Zbyt mały przepływ gazu nie zapewni wystarczającej ochrony, prowadząc do zanieczyszczeń. Z kolei zbyt duży przepływ może wywołać turbulencje, które wciągną powietrze atmosferyczne do strefy spawania, paradoksalnie pogarszając ochronę. Może również prowadzić do niestabilności łuku. Kluczem jest znalezienie optymalnego przepływu, który jest dostosowany do metody, materiału i warunków otoczenia, takich jak przeciągi. Warto pamiętać, że gaz osłonowy ma również wpływ na charakterystykę łuku i transfer metalu, co dodatkowo podkreśla jego znaczenie.

Jeziorko spawalnicze w praktyce – jak opanować je w najpopularniejszych metodach?

Każda metoda spawania ma swoją specyfikę, a co za tym idzie, wymaga nieco innego podejścia do kontroli jeziorka spawalniczego. Zrozumienie tych różnic jest kluczowe dla efektywnego opanowania każdej z nich i osiągnięcia mistrzostwa w spawaniu. Przyjrzyjmy się, jak panować nad jeziorkiem w trzech najpopularniejszych technikach.

Metoda MIG/MAG: Jak utrzymać stabilność i płynność jeziorka przy ciągłym podawaniu drutu?

W metodzie MIG/MAG (spawanie w osłonie gazów aktywnych lub obojętnych) jeziorko jest zazwyczaj bardziej płynne i dynamiczne ze względu na ciągłe podawanie drutu spawalniczego i stosunkowo wysoką energię łuku. Wymaga to od spawacza utrzymania stałej prędkości posuwu, aby jeziorko zachowało jednolity kształt i rozmiar. Kluczowa jest tu kontrola parametrów takich jak napięcie łuku i prędkość podawania drutu, które muszą być ze sobą idealnie zsynchronizowane.

Zbyt wysokie napięcie lub prędkość podawania drutu może spowodować, że jeziorko stanie się zbyt duże i trudne do opanowania, prowadząc do podtopień lub przepaleń. Zbyt niskie wartości z kolei skutkują niestabilnym łukiem i brakiem wtopienia. Obserwacja jeziorka jest tu fundamentalna: powinno być owalne, o równomiernym blasku. Warto również eksperymentować z techniką "pchania" (push) dla szerszej, płytszej spoiny i lepszej widoczności jeziorka, lub "ciągnięcia" (pull) dla głębszego wtopienia.

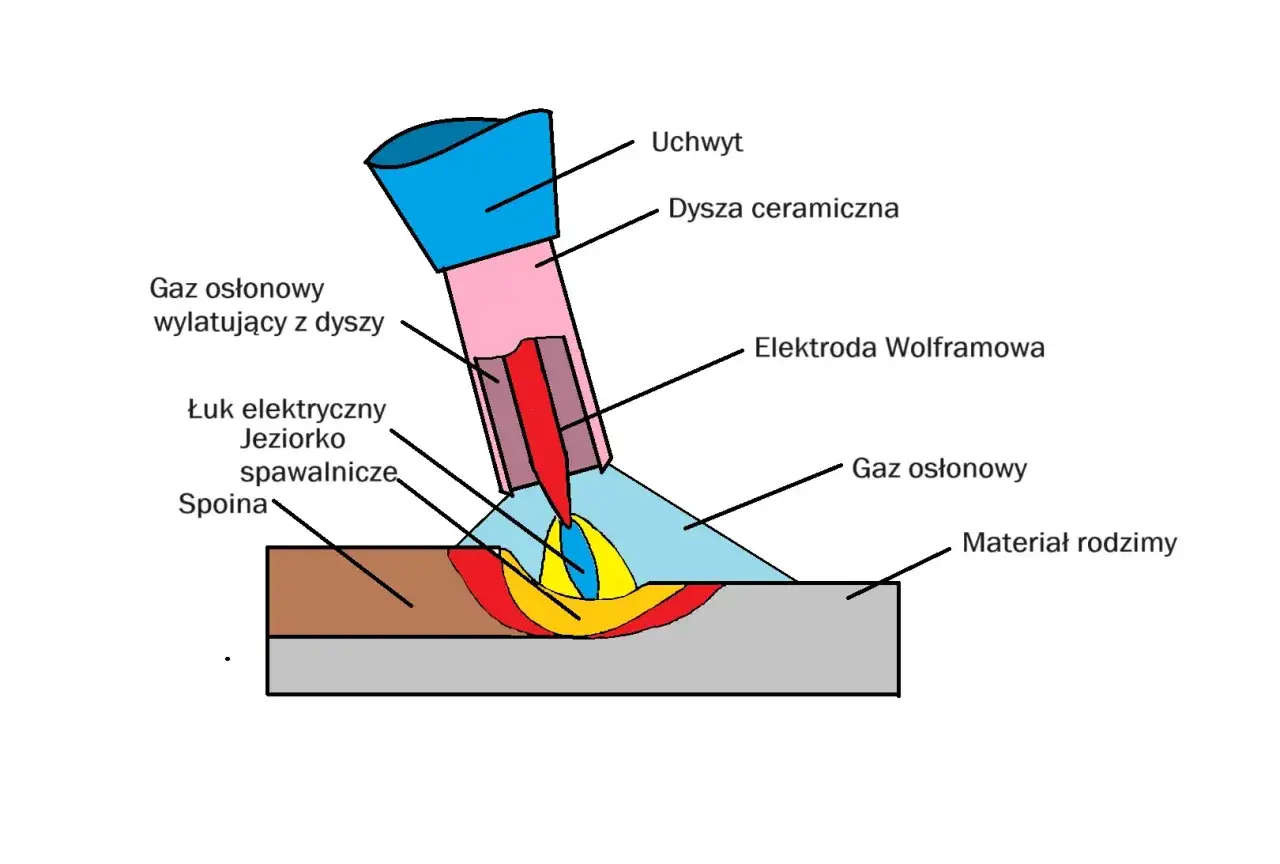

Metoda TIG: Precyzja i pełna kontrola – techniki pracy z widocznym i czystym jeziorkiem

Metoda TIG (spawanie elektrodą wolframową w osłonie gazów obojętnych) jest uznawana za jedną z najbardziej precyzyjnych, a co za tym idzie, spawacz ma największą kontrolę nad jeziorkiem. Dzieje się tak, ponieważ dodawanie materiału dodatkowego jest niezależne od łuku – spawacz ręcznie wprowadza spoiwo do jeziorka. Pozwala to na precyzyjne manipulowanie jego wielkością i kształtem.

W TIG-u jeziorko jest zazwyczaj mniejsze i bardzo czyste, co ułatwia obserwację. Kluczowe techniki to: utrzymanie stałej długości łuku, precyzyjne i rytmiczne dodawanie spoiwa oraz kontrola prądu za pomocą pedału nożnego lub przycisku w uchwycie. Pedał pozwala na dynamiczną regulację prądu w trakcie spawania, co jest nieocenione przy zmianach grubości materiału czy w pozycjach wymuszonych. Dążymy do uzyskania idealnie czystego, błyszczącego jeziorka, które płynnie przechodzi w zastygający metal, minimalizując zniekształcenia i zapewniając estetyczne lico spoiny.

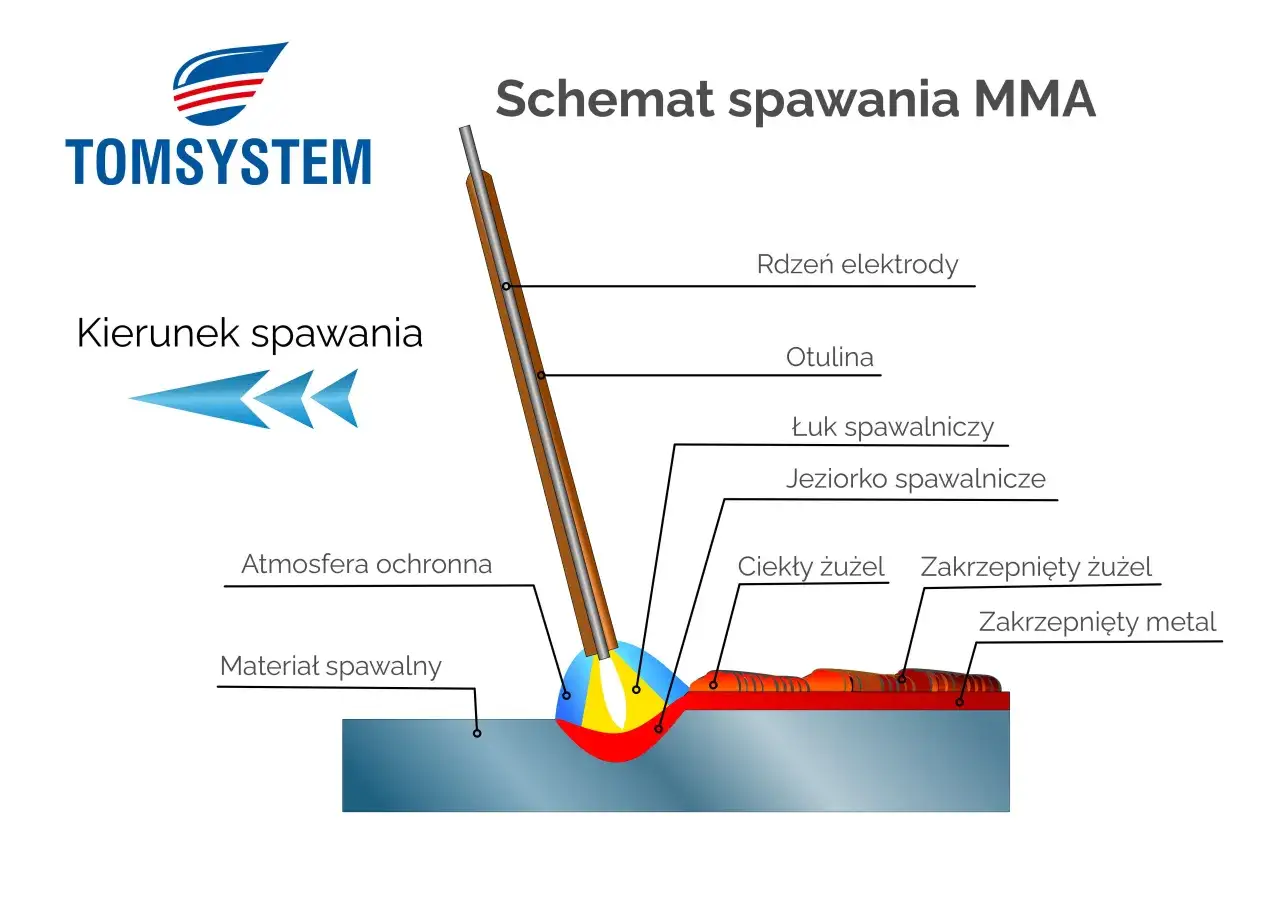

Metoda MMA: Jak "czytać" i prowadzić jeziorko ukryte pod warstwą żużlu?

Spawanie metodą MMA (spawanie elektrodą otuloną) stawia przed spawaczem unikalne wyzwanie: jeziorko jest częściowo przysłonięte przez żużel z otuliny elektrody. To wymaga od spawacza umiejętności "czytania" jego zachowania pod warstwą topnika. Nie widzimy jeziorka tak wyraźnie jak w TIG-u czy MIG/MAG, musimy polegać na innych zmysłach i doświadczeniu.

Doświadczony spawacz "czyta" jeziorko, interpretując jego ruch, dźwięk i wygląd otaczającego żużlu. Obserwujemy, jak żużel spływa z jeziorka, jaki ma kolor i konsystencję. Słuchamy charakterystycznego, stabilnego "syczenia" łuku. Kluczowe jest utrzymanie stałej długości łuku i równomierne prowadzenie elektrody. Zbyt długa elektroda może prowadzić do niestabilności łuku i rozprysków, zbyt krótka – do przyklejania się elektrody. Pamiętajmy, że to właśnie żużel chroni jeziorko przed atmosferą, więc jego prawidłowe tworzenie i usuwanie jest równie ważne, co sama kontrola płynnego metalu.

Najczęstsze błędy związane z jeziorkiem spawalniczym – jak je rozpoznać i natychmiast skorygować?

Nawet najbardziej doświadczeni spawacze popełniają błędy, ale kluczem do mistrzostwa jest umiejętność ich szybkiego rozpoznawania i korygowania. W kontekście jeziorka spawalniczego, świadomość typowych problemów to pierwszy krok do ich eliminacji i znacznej poprawy jakości wykonywanych spoin.

Problem: Jeziorko jest za duże i "rozlewa się" – co to oznacza i jak temu zaradzić?

Zbyt duże jeziorko, które wydaje się "rozlewać" i jest trudne do kontrolowania, to częsty problem. Jego główne przyczyny to zazwyczaj zbyt wysoki prąd spawania, który dostarcza nadmierną ilość ciepła, lub zbyt niska prędkość spawania, co powoduje zbyt długie przebywanie łuku w jednym miejscu. Konsekwencje takiego stanu rzeczy są poważne: mogą pojawić się przepalenia materiału, szczególnie w cienkich blachach, podtopienia (czyli ubytki materiału bazowego na krawędzi spoiny), a także nadmierne odkształcenia spawanego elementu.

Aby temu zaradzić, należy podjąć natychmiastowe działania. Przede wszystkim zmniejsz natężenie prądu. Jeśli to nie wystarczy, zwiększ prędkość spawania, aby szybciej odprowadzać ciepło z jeziorka. Czasami pomocna może być również niewielka korekta kąta uchwytu, aby lepiej kontrolować kierunek przepływu metalu. Pamiętaj, że jeziorko powinno być zwarte i mieć wyraźne krawędzie.

Problem: Jeziorko jest za małe i niestabilne – przyczyny i skuteczne rozwiązania

Jeziorko, które jest zbyt małe, niestabilne, "ucieka" lub nie chce się prawidłowo formować, również jest sygnałem problemu. Najczęściej wynika to z zbyt niskiego prądu spawania, który nie dostarcza wystarczającej energii do stopienia materiału, lub zbyt wysokiej prędkości spawania, przez co łuk nie ma czasu na odpowiednie wtopienie. Konsekwencje to przede wszystkim brak przetopu, czyli niepełne połączenie materiałów, przyklejenia (tzw. zimne spoiny), słaba fuzja i w efekcie bardzo niska wytrzymałość spoiny.

W takiej sytuacji należy postąpić odwrotnie niż w przypadku zbyt dużego jeziorka. Zwiększ natężenie prądu, aby dostarczyć więcej ciepła. Jeśli problem nadal występuje, zmniejsz prędkość spawania, dając metalowi więcej czasu na stopienie się i połączenie. W metodzie MMA, upewnij się, że utrzymujesz odpowiednią, stałą długość łuku – zbyt długi łuk może również destabilizować małe jeziorko.

Wady spoiny wynikające ze złej kontroli jeziorka: podtopienia, przyklejenia i porowatość

Zła kontrola jeziorka spawalniczego jest bezpośrednią przyczyną wielu typowych wad spoiny, które obniżają jej jakość i wytrzymałość. Trzy z najczęściej spotykanych to podtopienia, przyklejenia i porowatość.

• Podtopienia (undercut): To ubytki materiału bazowego wzdłuż krawędzi spoiny. Powstają, gdy zbyt duża energia cieplna (np. zbyt wysoki prąd, zbyt wolne spawanie) powoduje przetopienie krawędzi jeziorka, które następnie nie jest wypełniane przez metal spoiny. Aby im zapobiec, należy zredukować prąd, zwiększyć prędkość spawania lub skorygować kąt uchwytu, aby równomiernie rozprowadzić ciepło.
• Przyklejenia (cold lap/lack of fusion): Są to miejsca, gdzie metal spoiny nie połączył się prawidłowo z materiałem bazowym lub z poprzednią warstwą spoiny. Często wynikają ze zbyt małego i niestabilnego jeziorka, zbyt niskiej temperatury lub zbyt szybkiego prowadzenia. Skutecznym rozwiązaniem jest zwiększenie prądu, zmniejszenie prędkości i upewnienie się, że jeziorko ma wystarczająco dużo czasu na stopienie krawędzi materiału.
• Porowatość: To pęcherzyki gazu uwięzione w stwardniałym metalu spoiny. Główną przyczyną jest niewłaściwa ochrona gazowa jeziorka, która pozwala na kontakt płynnego metalu z tlenem i azotem z atmosfery. Aby uniknąć porowatości, należy sprawdzić przepływ gazu osłonowego, upewnić się, że dysza jest czysta, a w miejscu spawania nie ma silnych przeciągów. W metodzie MMA, przyczyną może być wilgotna otulina elektrody.

Jak uniknąć zanieczyszczeń w jeziorku spawalniczym? Praktyczne wskazówki

Oprócz prawidłowej ochrony gazowej, istnieje kilka innych kluczowych czynników, które pomagają uniknąć zanieczyszczeń w jeziorku spawalniczym i zapewnić czystą, mocną spoinę. Przede wszystkim, czystość materiału bazowego jest absolutnie fundamentalna. Rdza, farba, olej, tłuszcz czy nawet wilgoć na powierzchni spawanych elementów mogą wprowadzić do jeziorka zanieczyszczenia, które doprowadzą do porowatości, pęknięć czy wtrąceń.

Zawsze pamiętaj o dokładnym przygotowaniu krawędzi – szlifowanie, szczotkowanie i odtłuszczanie to podstawa. Wybór odpowiednich materiałów dodatkowych, zgodnych z materiałem bazowym, również ma znaczenie. Unikaj spawania w miejscach, gdzie występują silne przeciągi, które mogą zdmuchnąć gaz osłonowy, narażając jeziorko na kontakt z atmosferą. Regularne czyszczenie dyszy palnika i upewnienie się, że elektrody (w MMA) są suche, to proste, ale niezwykle skuteczne działania prewencyjne.

Zaawansowane techniki prowadzenia jeziorka – wejdź na wyższy poziom spawania

Gdy opanujesz podstawy kontroli jeziorka, nadszedł czas, aby pójść o krok dalej. Istnieją zaawansowane techniki, które pozwalają na jeszcze precyzyjniejsze zarządzanie płynnym metalem, co przekłada się na wyższą jakość, lepszą estetykę i większą efektywność spawania, zwłaszcza w trudnych warunkach czy przy wymagających materiałach.

Ruchy oscylacyjne uchwytem – kiedy i jak je stosować, by uzyskać idealne lico spoiny?

Ruchy oscylacyjne uchwytem spawalniczym to technika polegająca na celowym, kontrolowanym poruszaniu uchwytem na boki w trakcie prowadzenia spoiny. Istnieje wiele rodzajów tych ruchów, takich jak zygzak, koła, półkola, czy ósemki. Stosuje się je głównie w celu poszerzenia spoiny, zapewnienia lepszego wtopienia w krawędzie i uzyskania estetycznego lica, zwłaszcza przy spawaniu grubszych materiałów lub w pozycjach wymuszonych.

Ruchy oscylacyjne pozwalają na równomierne rozprowadzenie ciepła na szerszej powierzchni, co pomaga w uniknięciu podtopień i zapewnia pełne wypełnienie rowka spawalniczego. Dzięki nim można również lepiej kontrolować kształt jeziorka i jego płynność. Ważne jest, aby ruchy były rytmiczne i powtarzalne, a ich amplituda i częstotliwość dostosowane do grubości materiału i wymaganej szerokości spoiny. Ćwiczenie tych ruchów to klucz do uzyskania idealnie równego i estetycznego lica spoiny.

Kontrola jeziorka w pozycjach wymuszonych (pionowej, pułapowej) – wyzwania i techniki

Spawanie w pozycjach wymuszonych, takich jak pionowa (PF/3F), pułapowa (PE/4F) czy pozioma (PC/2F), stanowi jedno z największych wyzwań dla spawacza. Grawitacja staje się tu naszym wrogiem, próbując ściągnąć płynny metal z jeziorka. W takich sytuacjach wymagana jest precyzyjna kontrola nad wielkością i płynnością jeziorka.

W pozycji pionowej często stosuje się technikę "stop and go" lub "shelf" (półka), polegającą na tworzeniu małego jeziorka, pozwoleniu mu na częściowe zastygnięcie, a następnie szybkim przesunięciu łuku w górę, aby utworzyć kolejną "półkę". W pozycji pułapowej jeziorko musi być utrzymywane jako najmniejsze możliwe, z szybką prędkością spawania i często z mniejszym prądem, aby zminimalizować wpływ grawitacji. Specyficzne kąty uchwytu, które "pchają" lub "ciągną" jeziorko pod odpowiednim kątem, również są kluczowe. To wymaga ogromnego "czucia" metalu i umiejętności szybkiej reakcji na jego zachowanie.

Praktyczne ćwiczenia na "czucie" jeziorka dla początkujących spawaczy

Rozwinięcie "czucia" jeziorka to proces, który wymaga czasu i cierpliwości, ale jest absolutnie niezbędny. Dla początkujących spawaczy proponuję zestaw ćwiczeń, które pomogą zbudować tę intuicję:

1. Spawanie bez materiału dodatkowego (tzw. przetopienie): Na początek, spróbuj spawać bez dodawania spoiwa (szczególnie w TIG-u lub MIG/MAG na cienkiej blasze). Obserwuj tylko, jak materiał bazowy się topi i formuje jeziorko. To pomoże Ci zrozumieć, jak prąd i prędkość wpływają na jego wielkość i ruch.
2. Zmiana parametrów w trakcie spawania: Podczas prowadzenia prostego ściegu, celowo zmieniaj delikatnie prąd lub prędkość. Obserwuj, jak jeziorko reaguje na te zmiany. To ćwiczenie uczy szybkiej adaptacji.
3. Spawanie na różnych materiałach i grubościach: Każdy materiał i grubość blachy inaczej reaguje na ciepło. Ćwicz na różnych próbkach, aby zrozumieć, jak dostosować parametry i technikę prowadzenia.
4. Stopniowe wprowadzanie materiału dodatkowego: W metodach TIG i MMA, zacznij od prostych ściegów z minimalnym dodatkiem spoiwa, stopniowo zwiększając jego ilość i obserwując, jak wpływa to na jeziorko i lico spoiny.

Pamiętaj, że regularna praktyka i świadoma obserwacja to Twoi najlepsi nauczyciele. Każda spoina, nawet ta nieudana, jest cenną lekcją. Analizuj, co poszło nie tak, i koryguj swoje działania. Z czasem "czucie" jeziorka stanie się drugą naturą, a Twoje spoiny będą świadectwem prawdziwego mistrzostwa.
