Uchwyt TIG - Rodzaje. Jak wybrać idealny do Twoich potrzeb?

W świecie spawania TIG, gdzie precyzja i jakość spoiny są na wagę złota, wybór odpowiedniego uchwytu spawalniczego jest decyzją, której nie można lekceważyć. To nie tylko akcesorium, ale integralna część całego systemu, która bezpośrednio wpływa na komfort pracy, efektywność, a co najważniejsze – na ostateczny wygląd i wytrzymałość spoiny. Jako doświadczony praktyk, wiem, że z pozoru drobne różnice w konstrukcji uchwytu mogą mieć ogromne znaczenie w codziennej pracy.

Dlaczego wybór uchwytu TIG to jedna z najważniejszych decyzji spawacza?

Wielu początkujących spawaczy, a czasem i tych z większym doświadczeniem, skupia się głównie na wyborze odpowiedniej spawarki, elektrod czy drutów spawalniczych. Tymczasem, uchwyt TIG jest niczym przedłużenie ręki spawacza – to narzędzie, które bezpośrednio przekłada się na kontrolę nad procesem, precyzję i komfort pracy. Nie jest to jedynie "dodatek", ale kluczowy element systemu, który decyduje o tym, czy spoina będzie idealna, czy też będziemy borykać się z niepotrzebnymi problemami.

Jak niewłaściwy uchwyt wpływa na jakość spoiny i komfort pracy?

Konsekwencje używania nieodpowiedniego uchwytu mogą być zaskakująco dotkliwe. Przede wszystkim, niewłaściwie dobrany uchwyt może się przegrzewać, co prowadzi nie tylko do dyskomfortu, ale także do szybszego zużycia części eksploatacyjnych, a nawet uszkodzenia samego uchwytu. Przegrzewanie wymusza częste przerwy w pracy, obniżając naszą efektywność. Ponadto, niestabilny łuk, wynikający z niedopasowania uchwytu do prądu spawania lub materiału, utrudnia utrzymanie precyzji, co bezpośrednio odbija się na jakości i estetyce spoiny.

Pomyślmy też o ergonomii. Ciężki, sztywny lub niewygodny uchwyt szybko prowadzi do zmęczenia operatora, bólu nadgarstka czy ramienia. To z kolei przekłada się na mniejszą kontrolę, drżenie ręki i w efekcie – na gorsze spoiny. W skrajnych przypadkach, błędny dobór uchwytu może nawet doprowadzić do uszkodzenia spawarki, jeśli na przykład nie uwzględnimy jej specyfiki sterowania gazem. Warto pamiętać, że oszczędności na uchwycie mogą generować znacznie większe koszty w przyszłości, zarówno w postaci częstej wymiany części, jak i straconego czasu.

Krótkie wprowadzenie do kluczowych kryteriów wyboru: chłodzenie, sterowanie i budowa

Aby świadomie wybrać uchwyt TIG, musimy zrozumieć trzy główne kategorie, które decydują o jego funkcjonalności i przeznaczeniu. Pierwszą jest sposób chłodzenia – czy uchwyt jest chłodzony powietrzem (gazem osłonowym) czy cieczą. To kryterium jest fundamentalne dla określenia maksymalnego prądu pracy i cyklu pracy. Drugim aspektem jest sposób sterowania wypływem gazu, czyli obecność lub brak zaworka w rękojeści, co musi być dopasowane do możliwości naszej spawarki. Trzecia kategoria to budowa palnika – czy jest on sztywny, elastyczny, czy może posiada specjalistyczną konstrukcję, która ułatwia pracę w specyficznych warunkach. Te trzy aspekty stanowią fundament do podjęcia świadomej decyzji zakupowej, którą omówię szczegółowo w kolejnych sekcjach.

Chłodzenie powietrzem czy cieczą? Kluczowy dylemat przy wyborze uchwytu TIG

Dylemat dotyczący chłodzenia jest jednym z pierwszych i najważniejszych, przed którym staje spawacz TIG. To właśnie od sposobu chłodzenia zależy, do jakich zadań nasz uchwyt będzie się nadawał i jak długo będzie mógł pracować bez przegrzewania. Zrozumienie mechanizmu działania obu typów jest kluczowe dla efektywnego i bezpiecznego spawania.

Uchwyty chłodzone powietrzem (SR-17, SR-26): Kiedy są idealnym i oszczędnym wyborem?

Uchwyty chłodzone powietrzem, często nazywane również chłodzonymi gazem, wykorzystują przepływający argon (gaz osłonowy) do odprowadzania ciepła z palnika. Ich konstrukcja jest zazwyczaj lżejsza, prostsza i tańsza w zakupie. To sprawia, że są one idealnym wyborem do prac o niższym natężeniu prądu, zazwyczaj do 200 A. Jeśli spawasz hobbystycznie, wykonujesz precyzyjne spoiny na cienkich materiałach lub potrzebujesz mobilnego sprzętu, który łatwo przeniesiesz, uchwyty takie jak popularne modele SR-9, SR-17 czy SR-26 będą doskonałym rozwiązaniem.

Ich zaletą jest brak konieczności posiadania dodatkowego osprzętu w postaci chłodnicy, co przekłada się na niższe koszty początkowe i większą swobodę. Należy jednak pamiętać o ich ograniczeniach: przy wyższych prądach i dłuższych cyklach pracy uchwyty te szybko się nagrzewają, co może prowadzić do przerw w spawaniu i szybszego zużycia części eksploatacyjnych. Mimo to, w wielu zastosowaniach, są to najbardziej praktyczne i ekonomiczne narzędzia.

Uchwyty chłodzone cieczą (SR-18, SR-20): Do jakich zadań są absolutnie niezbędne?

Gdy wchodzimy w obszar wysokoprądowego spawania, gdzie prądy przekraczają 200 A, a praca jest długa i intensywna, uchwyty chłodzone cieczą stają się absolutnie niezbędne. W przeciwieństwie do modeli chłodzonych powietrzem, wymagają one podłączenia do zewnętrznej chłodnicy, która cyrkuluje specjalny płyn chłodzący przez palnik. Ten system pozwala na efektywne odprowadzanie ogromnych ilości ciepła, umożliwiając spawanie ciągłe przy bardzo wysokich prądach bez ryzyka przegrzania.

Modele takie jak SR-18 (duży, do ciężkich prac przemysłowych) czy SR-20 (mniejszy, chłodzony cieczą, do precyzyjnych prac wysokoprądowych) są standardem w zastosowaniach przemysłowych, produkcyjnych i wszędzie tam, gdzie liczy się wydajność i długotrwała praca. Ich wadą jest wyższa cena zakupu, większa waga oraz konieczność posiadania i konserwacji dodatkowego osprzętu (chłodnicy), ale korzyści płynące z ich niezawodności i wydajności w trudnych warunkach są nieocenione.

Praktyczne porównanie: Waga, cykl pracy i koszty eksploatacji obu typów

Podsumowując, wybór między chłodzeniem powietrznym a cieczą sprowadza się do intensywności i specyfiki planowanych prac. Poniższa tabela przedstawia kluczowe różnice, które pomogą podjąć decyzję:

Jak widać, każdy typ ma swoje mocne strony i ograniczenia. Moim zdaniem, kluczem jest realistyczna ocena własnych potrzeb i zakresu prac, jakie będziemy wykonywać.

Uchwyt z zaworkiem czy bez? Jak dopasować typ sterowania do swojej spawarki?

Kolejnym fundamentalnym aspektem, który musimy wziąć pod uwagę, jest sposób sterowania wypływem gazu osłonowego. To kryterium jest ściśle związane z typem posiadanej spawarki i jej funkcjonalnością. Błędne dopasowanie może uniemożliwić spawanie TIG lub znacznie utrudnić pracę.

Tajemnica uchwytów z zaworkiem: Jak działają i dlaczego są niezbędne do spawarek MMA/Migomatów?

Uchwyty TIG z zaworkiem w rękojeści to rozwiązanie dedykowane spawarkom, które nie posiadają wbudowanego elektrozaworu gazu. Mówimy tu głównie o prostych spawarkach MMA (elektrodowych) z funkcją TIG Lift, a także o niektórych migomatach (spawarkach MIG/MAG) z opcją spawania TIG. W takich urządzeniach, spawarka dostarcza prąd, ale nie kontroluje przepływu argonu. Właśnie dlatego uchwyt musi mieć swój własny, ręczny zaworek, który umożliwia operatorowi otwarcie i zamknięcie dopływu gazu osłonowego. To rozwiązanie jest proste i skuteczne, ale wymaga od spawacza dodatkowej czynności manualnej, co może być nieco mniej komfortowe niż automatyczne sterowanie.

Uchwyty bez zaworka: Standard dla profesjonalnych spawarek TIG z jonizatorem (HF)

Jeśli posiadasz dedykowaną spawarkę TIG, zwłaszcza taką z funkcją zajarzenia łuku wysokiej częstotliwości (HF), niemal na pewno będziesz potrzebować uchwytu bez zaworka. W tych zaawansowanych urządzeniach, elektrozawór gazu jest wbudowany w samą spawarkę i sterowany elektronicznie. Oznacza to, że przepływ argonu jest automatycznie otwierany przed zajarzeniem łuku i zamykany z opóźnieniem po jego wygaszeniu (tzw. post-gas), co zapewnia optymalną ochronę spoiny. Uchwyty bez zaworka są standardem w profesjonalnych zastosowaniach, oferując maksymalny komfort i precyzję, ponieważ operator może skupić się wyłącznie na prowadzeniu palnika.

Najczęstszy błąd początkujących: Co się stanie, gdy podłączysz zły typ uchwytu?

Jednym z najczęstszych błędów, jakie obserwuję u początkujących spawaczy, jest niewłaściwe dopasowanie uchwytu do spawarki pod kątem sterowania gazem. Skutki mogą być różne, ale zawsze problematyczne. Jeśli do spawarki z wbudowanym elektrozaworem podłączymy uchwyt z zaworkiem, będziemy mieli do czynienia z podwójną kontrolą gazu, co może prowadzić do nieprawidłowego przepływu lub nawet jego całkowitego zablokowania. To irytujące, ale zazwyczaj niegroźne.

Znacznie gorsza sytuacja ma miejsce, gdy do spawarki bez elektrozaworu (np. prostego MMA z TIG Lift) podłączymy uchwyt bez zaworka. W takim przypadku nie będziemy mieli żadnej możliwości kontroli nad wypływem gazu osłonowego. Argon będzie albo stale leciał, marnując się, albo wcale nie popłynie, co uniemożliwi spawanie TIG, ponieważ spoina będzie natychmiast utleniona i porowata. Zawsze więc upewnij się, jaki typ sterowania gazem jest wymagany przez Twoją spawarkę, zanim dokonasz zakupu uchwytu.

Anatomia palnika TIG: Na co wpływa kształt i budowa korpusu?

Poza chłodzeniem i sterowaniem gazem, sama budowa korpusu palnika TIG ma ogromne znaczenie dla ergonomii pracy i możliwości dotarcia do trudno dostępnych miejsc. Różne kształty i elastyczność palników zostały zaprojektowane z myślą o specyficznych wyzwaniach, z którymi mierzymy się podczas spawania.

Palnik sztywny vs. elastyczny (Flex): Kiedy giętka główka jest na wagę złota?

Najbardziej powszechne są palniki standardowe, czyli sztywne. Są one uniwersalne, wytrzymałe i często tańsze. Sprawdzają się doskonale w większości typowych zastosowań, gdzie mamy swobodny dostęp do miejsca spawania. Jednak w wielu sytuacjach, zwłaszcza w konstrukcjach o skomplikowanych kształtach, giętka główka palnika staje się nieoceniona. Palniki elastyczne, typu "FLEX", posiadają giętki korpus, który pozwala na swobodne wyginanie główki w różnych kierunkach. To umożliwia spawanie za przeszkodami, w ciasnych zakamarkach, pod nietypowymi kątami, bez konieczności przyjmowania niewygodnych pozycji. Moim zdaniem, jeśli często pracujesz w trudnodostępnych miejscach, inwestycja w palnik elastyczny szybko się zwróci w postaci zwiększonego komfortu i precyzji.

Uchwyty typu "Pencil" i z obrotową główką: Narzędzia do zadań specjalnych

Poza standardowymi i elastycznymi, istnieją również specjalistyczne typy uchwytów, zaprojektowane do bardzo konkretnych zadań. Uchwyty typu "Pencil", jak sama nazwa wskazuje, są niezwykle cienkie i przypominają ołówek. Ich miniaturowa konstrukcja sprawia, że są idealne do spawania bardzo małych elementów, w miejscach, gdzie każdy milimetr ma znaczenie. Oferują niezrównaną precyzję, ale zazwyczaj są przeznaczone do niższych prądów.

Innym ciekawym rozwiązaniem są uchwyty z obrotową główką. Pozwalają one na zmianę kąta nachylenia palnika w trakcie spawania, bez konieczności zmiany pozycji spawacza czy całego uchwytu. Jest to niezwykle przydatne przy długich spoinach, gdzie kąt spawania może się zmieniać, lub w ciasnych przestrzeniach, gdzie manewrowanie całym uchwytem jest utrudnione. To narzędzia dla tych, którzy potrzebują maksymalnej elastyczności i kontroli w najbardziej wymagających aplikacjach.

Ergonomia rękojeści i typ mikrowłącznika – detale, które poczujesz po godzinach pracy

Nie lekceważmy detali, które na pierwszy rzut oka mogą wydawać się mało istotne. Ergonomia rękojeści i rodzaj mikrowłącznika to elementy, które mają ogromny wpływ na komfort pracy, zwłaszcza podczas długotrwałych sesji spawania. Dobrze wyprofilowana rękojeść, która idealnie leży w dłoni, zmniejsza zmęczenie i pozwala na lepszą kontrolę nad palnikiem. To kluczowe dla utrzymania stabilnego łuku i precyzyjnego prowadzenia. Podobnie, wygodny mikrowłącznik – czy to z regulacją położenia, czy dwustopniowy – pozwala na intuicyjne sterowanie prądem i gazem, bez odrywania wzroku od jeziorka spawalniczego. Pamiętaj, że to właśnie te "drobiazgi" sprawiają, że praca staje się przyjemniejsza i efektywniejsza, a Ty możesz skupić się na tym, co najważniejsze – na jakości spoiny.

Jak czytać oznaczenia uchwytów TIG? Przewodnik po standardach SR i WP

Zrozumienie oznaczeń uchwytów TIG jest niezwykle ważne, ponieważ pozwala na prawidłowy dobór części eksploatacyjnych i zapewnia kompatybilność z posiadanym sprzętem. Na szczęście, branża spawalnicza wypracowała pewne standardy, które ułatwiają orientację.

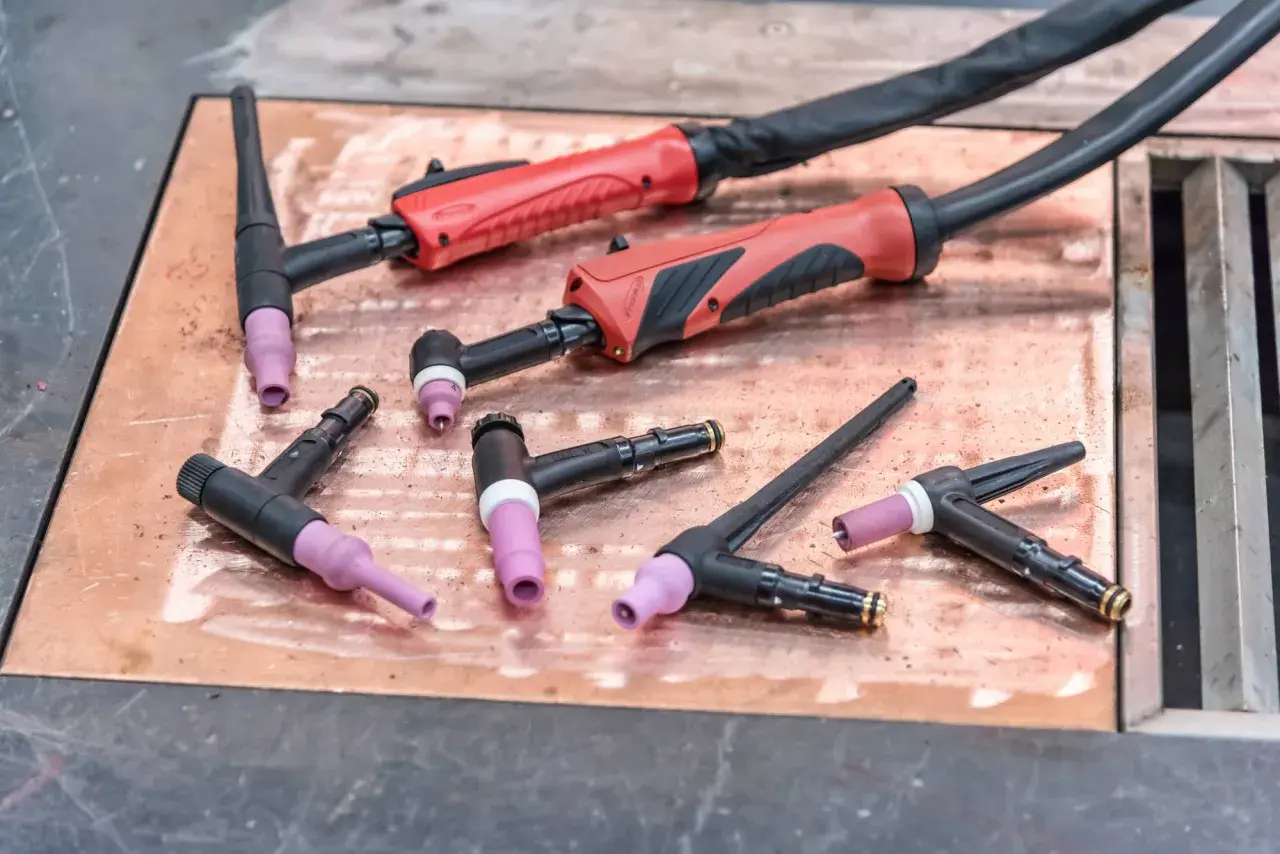

Co kryje się za numerami? Dekodujemy popularne modele: SR-9, SR-17, SR-18 i SR-26

Oznaczenia takie jak "SR" (od Silicone Rubber) lub "WP" (od Weld-craft Pioneer) są często używane zamiennie i odnoszą się do zunifikowanych standardów. Najważniejszy jest numer, który określa typ i wielkość uchwytu, a co za tym idzie – rodzaj pasujących części eksploatacyjnych. Oto najpopularniejsze z nich:

• SR-9: Mały uchwyt chłodzony powietrzem, idealny do precyzyjnych prac i spawania cienkich materiałów, gdzie liczy się delikatność i dostępność.
• SR-17: To jeden z najbardziej uniwersalnych i popularnych uchwytów chłodzonych powietrzem. Sprawdza się w szerokim zakresie zastosowań, stanowiąc dobry wybór dla wielu spawaczy.
• SR-18: Duży uchwyt chłodzony cieczą, przeznaczony do ciężkich prac przemysłowych, gdzie wymagane są wysokie prądy i długie cykle pracy.
• SR-20: Mniejszy uchwyt chłodzony cieczą, idealny do precyzyjnych prac wymagających wysokich prądów, np. spawania aluminium. Łączy zalety małej główki z wydajnym chłodzeniem.
• SR-26: Większy uchwyt chłodzony powietrzem, przystosowany do wyższych prądów niż SR-17, ale nadal w zakresie chłodzenia powietrznego. Oferuje dobrą równowagę między wydajnością a mobilnością.

Pamiętaj, że numeracja ta jest kluczem do świata części eksploatacyjnych – elektrody, dysze ceramiczne, tulejki zaciskowe i łączniki prądowe są produkowane pod konkretne oznaczenia uchwytów.

Problem kompatybilności: Czy części eksploatacyjne od jednego producenta będą pasować do uchwytu innego?

Dzięki wspomnianym ustandaryzowanym oznaczeniom (np. SR), części eksploatacyjne są w dużej mierze wymienne między uchwytami różnych producentów, o ile mają to samo oznaczenie numeryczne. Oznacza to, że jeśli masz uchwyt SR-17, możesz kupić elektrody, dysze czy tulejki zaciskowe od różnych dostawców, a będą one pasować. To ogromne ułatwienie i oszczędność czasu. Zawsze jednak warto zachować ostrożność i sprawdzić specyfikację lub skonsultować się ze sprzedawcą, zwłaszcza w przypadku mniej znanych marek lub bardzo specyficznych części. Niekiedy drobne różnice w tolerancjach produkcyjnych mogą sprawić, że element nie będzie pasował idealnie.

Jak oznaczenie uchwytu wpływa na dobór elektrod, dysz i tulejek?

Oznaczenie uchwytu bezpośrednio determinuje rozmiar i typ pasujących do niego części eksploatacyjnych. Na przykład, uchwyt SR-17 będzie wymagał elektrod o określonej długości i średnicy, które pasują do jego tulejek zaciskowych. Dysze ceramiczne do SR-17 będą miały inną średnicę gwintu i długość niż te przeznaczone dla SR-9 czy SR-18. Nie można dowolnie stosować części przeznaczonych dla innego modelu uchwytu. Próba użycia niepasujących elementów może prowadzić do nieszczelności gazu, niestabilności łuku, a nawet uszkodzeń uchwytu. Każda część eksploatacyjna jest projektowana pod konkretny rozmiar i typ uchwytu, co zapewnia optymalne działanie i bezpieczeństwo. Zawsze upewnij się, że kupujesz części zgodne z oznaczeniem Twojego uchwytu.

Praktyczny poradnik: Jak krok po kroku dobrać idealny uchwyt TIG?

Podsumowując wszystkie omówione aspekty, przygotowałem dla Ciebie praktyczny poradnik, który krok po kroku pomoże Ci dokonać świadomego wyboru i znaleźć idealny uchwyt TIG, dopasowany do Twoich potrzeb i sprzętu.

Krok 1: Zdefiniuj swoje potrzeby – prąd spawania, grubość materiału i cykl pracy

Zacznij od analizy własnych wymagań. To absolutna podstawa:

1. Maksymalny prąd spawania: Jaki jest maksymalny prąd, którego będziesz używać najczęściej? Jeśli nie przekracza 200 A, uchwyt chłodzony powietrzem będzie wystarczający. Powyżej tej wartości, zwłaszcza przy długotrwałej pracy, konieczne będzie chłodzenie cieczą.
2. Grubość i rodzaj materiału: Czy będziesz spawać cienkie blachy, czy grube konstrukcje? Jakie materiały (stal czarna, nierdzewna, aluminium)? To wpłynie na wymaganą moc i precyzję, a co za tym idzie – na rozmiar i typ uchwytu.
3. Cykl pracy: Jak długo planujesz spawać bez przerwy? Czy potrzebujesz uchwytu do pracy ciągłej (chłodzenie cieczą), czy raczej do sporadycznych, krótszych zadań (chłodzenie powietrzem)?
4. Dostępność miejsca: Czy będziesz spawać w trudno dostępnych miejscach, za przeszkodami lub pod nietypowymi kątami? Jeśli tak, rozważ uchwyt elastyczny (Flex) lub z obrotową główką.

Krok 2: Sprawdź swoją spawarkę – rodzaj zajarzenia (Lift/HF) i typ gniazd przyłączeniowych

Następnie, dokładnie zweryfikuj parametry swojej spawarki. To klucz do kompatybilności:

1. Rodzaj zajarzenia łuku: Czy Twoja spawarka ma zajarzenie Lift TIG (często w spawarkach MMA/MIG z funkcją TIG) czy HF (wysokiej częstotliwości, w dedykowanych spawarkach TIG)? To zadecyduje o tym, czy potrzebujesz uchwytu z zaworkiem, czy bez.
2. Typ gniazd przyłączeniowych: Sprawdź typ przyłącza prądowego (np. ŁW/ŁP 25, 35, 50) oraz wtyku sterującego. Pamiętaj, że te mogą różnić się między producentami i są absolutnie kluczowe dla prawidłowego podłączenia uchwytu.
3. Obecność elektrozaworu gazu: Czy spawarka posiada wbudowany elektrozawór gazu? Jeśli tak, potrzebujesz uchwytu bez zaworka, ponieważ spawarka sama będzie sterować przepływem argonu.

Przeczytaj również: 3M Speedglas - Warto? Porównaj serie 9100 vs G5

Krok 3: Wybierz odpowiedni model na podstawie zebranych informacji i unikaj popularnych pułapek

Mając zebrane wszystkie niezbędne informacje, możesz teraz podjąć świadomą decyzję:

1. Dopasuj chłodzenie: Na podstawie maksymalnego prądu i cyklu pracy wybierz uchwyt chłodzony powietrzem (np. SR-17, SR-26) lub cieczą (np. SR-18, SR-20).
2. Dopasuj sterowanie gazem: Na podstawie typu spawarki (Lift TIG/MMA/MIG vs. TIG HF) wybierz uchwyt z zaworkiem lub bez.
3. Wybierz budowę palnika: Zdecyduj, czy potrzebujesz palnika sztywnego, elastycznego, obrotowego, czy typu "Pencil", biorąc pod uwagę dostępność miejsca pracy i wymagany poziom precyzji.
4. Zwróć uwagę na ergonomię: Nie lekceważ wygody rękojeści i mikrowłącznika. To detale, które znacząco wpłyną na Twój komfort podczas długotrwałej pracy.
5. Unikaj pułapek: Przestrzegam przed kupowaniem najtańszych rozwiązań bez weryfikacji kompatybilności i jakości. Pamiętaj, że oszczędności na uchwycie mogą prowadzić do większych kosztów w przyszłości, zarówno w postaci częstej wymiany części, jak i straconego czasu. Według danych AMGaz.pl, odpowiedni dobór uchwytu to inwestycja w wydajność i jakość spawania.
