Powłoki nakładane natryskowo pozwalają szybko zabezpieczyć stal, żeliwo i wybrane stopy przed korozją, zużyciem oraz przegrzewaniem bez konieczności wymiany całego elementu. Metalizacja natryskowa ma sens wtedy, gdy liczy się trwałość, możliwość naprawy dużych części i dobra kontrola grubości warstwy. Poniżej rozkładam proces na proste etapy, pokazuję najczęstsze materiały i wyjaśniam, kiedy ta technika rzeczywiście wygrywa w warsztacie lub na konstrukcji.
Najważniejsze rzeczy do zapamiętania przed wyborem technologii
- O trwałości powłoki najbardziej decydują czystość podłoża, chropowatość po śrutowaniu i dobór materiału.
- Najczęściej stosuje się cynk, aluminium, stopy cynkowo-aluminiowe oraz warstwy niklowe jako podkład.
- Technika dobrze działa na dużych konstrukcjach, elementach trudno dostępnych i przy naprawach miejscowych.
- W systemach antykorozyjnych często łączy się natrysk metalu z uszczelniaczem albo farbą nawierzchniową.
- Największe ryzyko błędu to słabe przygotowanie powierzchni i zły dobór procesu do geometrii części.

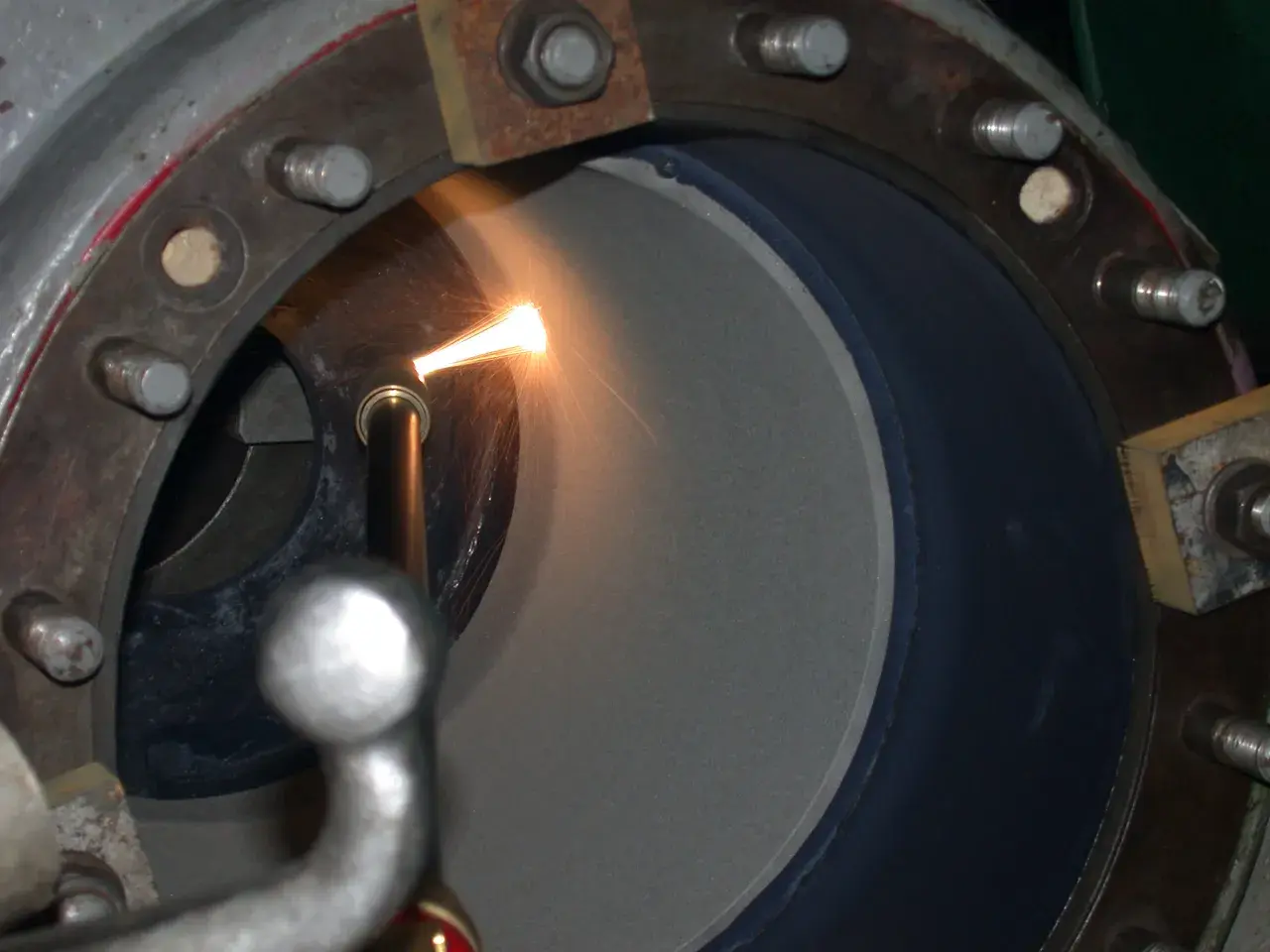

Na czym polega natryskiwanie metali na podłoże
Proces polega na stopieniu lub silnym podgrzaniu materiału w postaci drutu albo proszku, a potem rozpędzeniu go strumieniem gazu do powierzchni detalu. Cząstki uderzają w podłoże z dużą prędkością, spłaszczają się i budują warstwę złożoną z wielu kolejnych „płateczków”. To ważne, bo taka powłoka nie zachowuje się jak spaw czy odlany naddatek; jej przyczepność wynika głównie z dobrego zakotwienia mechanicznego i odpowiednio dobranego procesu. W praktyce najczęściej szuka się tu ochrony antykorozyjnej, odporności na ścieranie albo sposobu na regenerację wymiaru części.
Z mojego punktu widzenia największą zaletą tej technologii jest elastyczność. Można nią pracować na elementach dużych, ciężkich i takich, których nie opłaca się demontować do klasycznej obróbki. Trzeba jednak pamiętać, że efekt końcowy nie zależy wyłącznie od samego pistoletu natryskowego. Równie mocno liczą się stan podłoża, dobór materiału i to, czy całość ma pracować sama, czy jako część większego układu ochronnego.
Z tego właśnie powodu kluczowe staje się to, co dzieje się jeszcze przed samym natryskiem.
Jak przebiega proces krok po kroku
Zaczynam zawsze od oceny stanu elementu, bo innej procedury wymaga świeża stal, a innej detal po pracy w środowisku korozyjnym. Standardowy przebieg wygląda zwykle tak:
- Odtłuszczenie i usunięcie zgorzeliny, rdzy, starych powłok oraz soli.
- Śrutowanie lub piaskowanie, żeby uzyskać aktywną, chropowatą powierzchnię.
- Maskowanie fragmentów, które nie mają być pokryte, i ustawienie parametrów urządzenia.
- Natrysk właściwy w kilku przejściach, z kontrolą odległości, kąta i temperatury podłoża.
- Opcjonalne uszczelnienie porów albo nałożenie farby nawierzchniowej w układzie duplex.
- Pomiary końcowe: grubość, przyczepność, ciągłość i wygląd powłoki.
AMPP podaje, że dla cynku i stopów cynkowo-aluminiowych typowe grubości wynoszą około 75-150 µm w systemach z uszczelnieniem oraz 200-400 µm, gdy powłoka ma pracować samodzielnie. To dobry punkt odniesienia, ale nie sztywna recepta, bo grubość zawsze zależy od środowiska, wymagań projektu i przewidywanego okresu eksploatacji.
W praktyce dobrze wykonana warstwa powstaje stopniowo, a nie w jednym „grubym” strzale. Jeśli ktoś próbuje nadrabiać szybkość zbyt dużym odkładaniem materiału, zwykle kończy się to większą porowatością, gorszym przyleganiem i trudniejszą obróbką końcową. I właśnie tu pojawia się pytanie, czym to w ogóle natryskiwać i kiedy wybrać dany wariant.
Jakie materiały i metody wybiera się najczęściej
W warsztacie i przy konstrukcjach stalowych najczęściej dobiera się materiał pod funkcję, a nie pod samą nazwę technologii. Dla mnie to najrozsądniejsze podejście, bo innego efektu oczekuje się od warstwy poświęcalnej na słupie mostowym, a innego od powłoki odpornej na zużycie na wale czy korpusie maszyny.
| Materiał | Co daje | Typowe zastosowanie |
|---|---|---|
| Cynk | Powłoka poświęcalna, dobra ochrona antykorozyjna | Konstrukcje stalowe, naprawy, elementy pracujące w atmosferze zewnętrznej |
| Stopy cynkowo-aluminiowe | Lepsza odporność korozyjna niż sam cynk, szczególnie w trudniejszych warunkach | Mosty, słupy, obiekty narażone na wilgoć, środowisko miejskie i nadmorskie |
| Aluminium | Dobra ochrona w atmosferze, dodatkowo przewodność cieplna i elektryczna | Energetyka, elementy zewnętrzne, wybrane zastosowania techniczne |
| Warstwy niklowe i niklowo-aluminiowe | Dobry podkład, odporność na temperaturę i utlenianie | Warstwy bazowe pod kolejne powłoki, naprawy wymiarowe, elementy cieplnie obciążone |
| Stale nierdzewne i stopy żelaza z chromem | Odporność na zużycie i możliwość odbudowy powierzchni | Wały, gniazda, naprawa elementów pracujących mechanicznie |
Najczęściej spotykane odmiany procesu to natrysk płomieniowy, łukowy, plazmowy i wysokiej prędkości. Wariant łukowy jest bardzo praktyczny przy cynku i aluminium, bo daje dobrą wydajność na dużych powierzchniach. Plazma i HVOF wchodzą mocniej tam, gdzie liczy się gęstsza, bardziej zaawansowana powłoka odporna na temperaturę albo ścieranie. W szerszej rodzinie natryskiwania cieplnego pojawia się też cold spray, ale to już wariant, w którym cząstki nie są topione, tylko rozpędzane do bardzo dużej prędkości.
Jeśli mam to uprościć: cynk i aluminium wybiera się najczęściej do ochrony antykorozyjnej, a bardziej wyspecjalizowane stopy wtedy, gdy dochodzi zużycie, temperatura albo wymóg odbudowy wymiaru. To właśnie dobór materiału rozstrzyga, czy warstwa będzie tylko barierą, czy realnym elementem funkcjonalnym.
Kiedy ta technika wygrywa z malowaniem i cynkowaniem ogniowym
Najczęstsze pytanie brzmi nie „czy to działa”, tylko „czy to lepiej niż farba albo ocynk ogniowy”. Odpowiedź zależy od gabarytu, geometrii, oczekiwanej trwałości i tego, czy detal da się zanurzyć w kąpieli. Dla dużych elementów, których nie da się włożyć do wanny cynkowniczej, natrysk metaliczny bywa po prostu najbardziej sensowną drogą.
| Rozwiązanie | Mocne strony | Ograniczenia | Kiedy wygrywa |
|---|---|---|---|
| Natrysk metalu | Duża elastyczność, możliwość pracy na miejscu, dobra naprawialność | Wymaga bardzo dobrego przygotowania powierzchni i kontroli parametrów | Duże konstrukcje, remonty, elementy trudne do zanurzenia |
| Cynkowanie ogniowe | Jednolita powłoka, wysoka powtarzalność, dobra ochrona antykorozyjna | Ograniczenia gabarytowe i geometryczne, konieczność kąpieli | Proste kształty, produkcja seryjna, elementy pasujące do procesu zanurzeniowego |
| Malowanie antykorozyjne | Niski próg wejścia, szeroka dostępność, łatwa renowacja | Zwykle krótsza żywotność niż w systemach metalicznych | Gdy liczy się koszt początkowy lub szybkie zabezpieczenie czasowe |
W praktyce bardzo dobrze sprawdzają się układy duplex, czyli połączenie powłoki metalicznej z farbą nawierzchniową. Taki system daje efekt lepszy niż sama farba i często trwalszy niż pojedyncza warstwa cynku czy aluminium. To rozwiązanie, które szczególnie cenię przy obiektach zewnętrznych, gdzie konstrukcja pracuje latami, a serwis jest kosztowny lub utrudniony.
Wybór nie sprowadza się więc do pytania „co jest najlepsze”, tylko „co będzie najbezpieczniejsze i najbardziej opłacalne dla konkretnego elementu”. A żeby to zadziałało, podłoże musi być przygotowane bez kompromisów.
Przygotowanie powierzchni decyduje o przyczepności
Jak podaje Oerlikon, po oczyszczeniu powierzchnię zwykle chropowaci się przez śrutowanie, bo to zwiększa energię powierzchni i daje lepsze zakotwienie cząstek. Jednocześnie zbyt luźne lub wciśnięte ścierniwo potrafi osłabić strefę graniczną między podłożem a powłoką, więc przygotowanie nie może być robione „na szybko”.
To jest moment, w którym najłatwiej popełnić błąd. Jeżeli podłoże jest choć trochę zabrudzone, w powłoce zaczynają się później dziać rzeczy, których nie da się naprawić samą grubością materiału. Dlatego zwracam uwagę przede wszystkim na:
- pozostałości oleju, smarów i soli,
- za gładką powierzchnię po obróbce,
- zbyt długi odstęp między śrutowaniem a natryskiem,
- dotykanie lub zabrudzenie przygotowanego detalu,
- brak kontroli wilgotności i temperatury podłoża.
Jeśli mam wskazać jeden element, na którym nie warto oszczędzać, to właśnie ten. Sam natrysk jest efektowny, ale to przygotowanie decyduje, czy warstwa zostanie na lata, czy zacznie odspajać się przy pierwszym obciążeniu. Z tej samej przyczyny nie ma sensu oceniać technologii wyłącznie po wyglądzie świeżej powłoki.
Błędy, BHP i kontrola jakości po natrysku
W strefie natrysku mamy jednocześnie wysoką temperaturę, hałas, pył ścierny i aerozol metalu. Dlatego pracuję tu z założeniem, że ochrona dróg oddechowych, oczu, słuchu i skóry nie jest dodatkiem, tylko częścią procesu. Przydaje się też skuteczna wentylacja odciągowa, osłony stanowiska oraz jasny podział strefy pracy, bo cząstki i pył nie kończą się na linii widocznej z pistoletu.
- przyłbica lub okulary ochronne o odpowiedniej klasie,
- ochrona słuchu,
- rękawice i odzież trudnopalna,
- odciąg pyłu i filtracja powietrza,
- kontrola butli, przewodów i uziemienia sprzętu.
Po wykonaniu powłoki sprawdzam przede wszystkim grubość, ciągłość i przyczepność. Dla cynku, aluminium i ich stopów sensownym punktem odniesienia jest ISO 2063-2, a przy badaniu przyczepności często korzysta się z ASTM C633. To nie są formalności dla samej formalności. Wyniki mówią, czy proces był prowadzony stabilnie, czy tylko „wyglądał dobrze” zaraz po zakończeniu.
Najczęstsze błędy po stronie wykonania są zwykle proste, ale kosztowne: zbyt duża odległość pistoletu, zbyt szybkie odkładanie materiału, pominięcie uszczelnienia w agresywnym środowisku albo próba natrysku na podłoże, które nie jest już idealnie czyste. Jeżeli dodamy do tego złą geometrię detalu, okazuje się, że największe problemy nie wynikają z samej technologii, tylko z niedoszacowania warunków pracy.
Co sprawdza się w praktyce przy wyborze wykonawcy
Jeżeli miałbym doradzić tylko jedną rzecz, powiedziałbym: pytaj o cały system, a nie wyłącznie o sam natrysk. Dobra oferta powinna obejmować przygotowanie podłoża, dobór materiału, sposób kontroli jakości i to, czy po wykonaniu będzie potrzebny uszczelniacz albo farba nawierzchniowa. W przeciwnym razie łatwo kupić obietnicę, a nie trwałą ochronę.
- sprawdź, czy element można równomiernie oczyścić i natrysnąć z linii wzroku,
- ustal, czy potrzebna jest ochrona poświęcalna, odporność na zużycie czy przewodność,
- zapytaj o sposób kontroli grubości i przyczepności,
- upewnij się, że wykonawca planuje uszczelnienie albo warstwę nawierzchniową, jeśli środowisko tego wymaga.
Najprościej mówiąc, ta technika ma największy sens wtedy, gdy element jest duży, podłoże da się dobrze przygotować, a korozja lub ścieranie są realnym problemem eksploatacyjnym. Jeżeli geometria jest zbyt zamknięta, powierzchnia nie daje się oczyścić albo klient oczekuje idealnie gładkiego efektu bez dalszej obróbki, lepiej od razu rozważyć inną drogę. W dobrze zaprojektowanym systemie natrysk metalu nie jest ozdobą warsztatu, tylko praktycznym sposobem wydłużenia życia części i ograniczenia kosztów przestojów.
