Mikrometry w warsztacie - rodzaje, odczyt i błędy pomiaru

Fryderyk Tomaszewski 30 sierpnia 2026
Precyzyjne przyrządy mikrometryczne do pomiaru z dokładnością 0.01mm.

Spis treści

Gdy różnica kilku setnych milimetra decyduje o pasowaniu wałka, grubości ścianki albo jakości gwintu, zwykła suwmiarka często przestaje wystarczać. Przyrządy mikrometryczne pozwalają mierzyć małe wymiary z dużą powtarzalnością, ale tylko wtedy, gdy dobierze się je do geometrii detalu i użyje we właściwy sposób. Pokażę, jakie są ich rodzaje, jak czytać wynik, skąd biorą się błędy oraz jaki zestaw ma sens w warsztacie.

Najważniejsze decyzje zaczynają się od rodzaju mierzonego wymiaru

  • Mikrometr zewnętrzny służy do sprawdzania średnic, grubości i długości elementów mieszczących się między kowadełkiem a wrzecionem.
  • Dokładność i rozdzielczość to nie to samo. Odczyt 0,001 mm nie oznacza automatycznie błędu pomiaru na poziomie jednego mikrometra.
  • Sprzęgiełko pomaga utrzymać stałą siłę nacisku i ogranicza ryzyko odkształcenia mierzonego detalu.
  • Temperatura, zabrudzenia i ustawienie przyrządu mogą zmienić wynik bardziej niż sama podziałka.
  • Wzorcowanie jest potrzebne wtedy, gdy wynik ma znaczenie dla jakości, odbioru części albo dokumentacji pomiarowej.

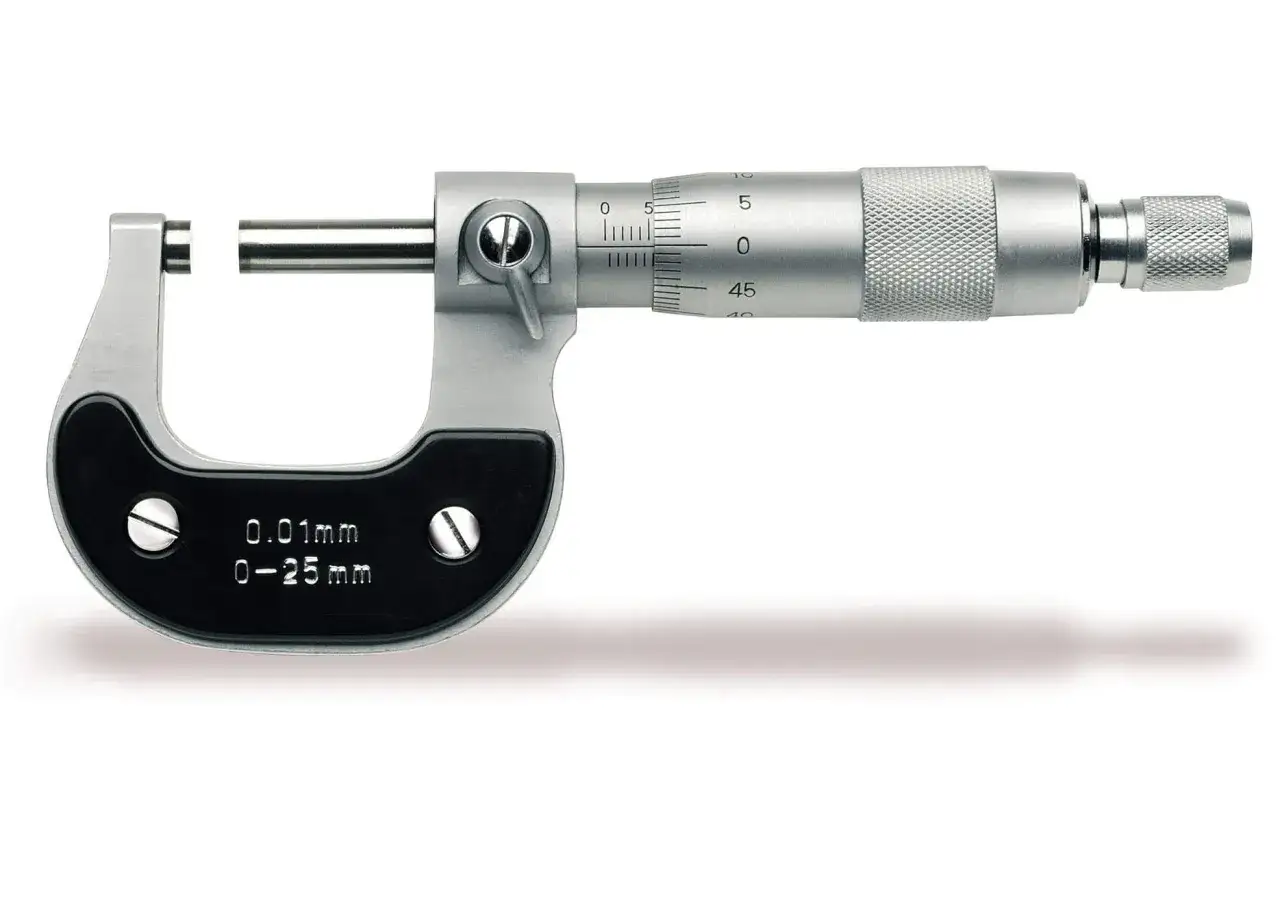

Precyzyjne przyrządy mikrometryczne do pomiaru z dokładnością 0.01mm.

Do czego służy mikrometr i co naprawdę mierzy

Mikrometr jest przyrządem do bezpośredniego pomiaru niewielkich wymiarów liniowych. Jego działanie opiera się na precyzyjnej śrubie, która zamienia obrót bębna na bardzo mały przesuw wrzeciona. W typowych konstrukcjach skok śruby wynosi 0,5 mm albo 1 mm, a podziałka bębna pozwala odczytać setne lub tysięczne części milimetra.

W najpopularniejszym modelu zewnętrznym detal umieszcza się między kowadełkiem a wrzecionem. Kabłąk utrzymuje całą konstrukcję, tuleja pokazuje część pełnych milimetrów, bęben służy do odczytu części ułamkowej, a blokada unieruchamia wrzeciono po pomiarze. Za końcowy docisk odpowiada sprzęgiełko, nazywane też grzechotką.

To rozdzielenie funkcji ma praktyczne znaczenie. Kiedy obracam zwykłym bębnem bez kontroli nacisku, łatwo „dokręcić” narzędzie za mocno i uzyskać wynik zależny od siły ręki. Stały docisk poprawia powtarzalność, zwłaszcza przy cienkich ściankach, miękkich materiałach i elementach o delikatnej powierzchni.

Rodzaje dobiera się do geometrii detalu

Nie istnieje jeden mikrometr dobry do każdego zadania. Najpierw określam, czy sprawdzam wymiar zewnętrzny, wewnętrzny, głębokość, grubość ścianki czy konkretny profil. Dopiero później wybieram konstrukcję i zakres pomiarowy.

Rodzaj Typowe zastosowanie Co trzeba sprawdzić
Mikrometr zewnętrzny Średnice wałków, grubość blachy, szerokość detalu Zakres, kształt powierzchni pomiarowych i siłę docisku
Mikrometr wewnętrzny Średnice otworów i odległości wewnętrzne Głębokość otworu oraz możliwość ustawienia osiowego
Średnicówka dwupunktowa Kontrola otworów w dwóch punktach Wpływ ustawienia na wynik i konieczność „przechylenia” przyrządu
Średnicówka trójpunktowa Dokładny pomiar otworów cylindrycznych Zakres, wzorce nastawcze i kontrolę zużycia końcówek
Głębokościomierz mikrometryczny Rowki, stopnie, otwory nieprzelotowe Przyleganie podstawy do powierzchni bazowej
Wersja specjalna Gwinty, druty, rury, koła zębate i cienkie ścianki Profil końcówek, ponieważ standardowe płaskie kowadełko może zafałszować wynik

Do typowego warsztatu ślusarskiego najczęściej wystarcza kilka mikrometrów zewnętrznych, na przykład w zakresach 0-25 mm, 25-50 mm i 50-75 mm. Lepiej mieć trzy przyrządy dopasowane do wymiaru niż jeden duży model z wymiennymi elementami używanymi na granicy zakresu.

Przy otworach trójpunktowa średnicówka zwykle daje stabilniejszy wynik niż rozwiązanie dwupunktowe, bo lepiej centruje się w otworze. Nie zastępuje jednak kontroli kształtu. Otwór może mieć prawidłową średnicę w jednym przekroju, a mimo to być owalny lub stożkowy.

Jak wykonać pomiar, któremu można zaufać

Przed pomiarem czyszczę powierzchnie pomiarowe i detal. Wystarczy drobina wióra, oleju albo zaschniętego chłodziwa, aby powstał błąd większy niż działka elementarna przyrządu. Nie mierzę świeżo rozgrzanego detalu, szczególnie po toczeniu lub szlifowaniu.

  1. Sprawdzam zakres przyrządu i stan powierzchni pomiarowych.
  2. Delikatnie zamykam mikrometr i kontroluję zero, bez używania nadmiernej siły.
  3. Ustawiam detal możliwie prostopadle do kowadełka i wrzeciona.
  4. Dosuwam wrzeciono za pomocą sprzęgiełka, aż pojawi się powtarzalny docisk.
  5. Wykonuję co najmniej dwa lub trzy odczyty, obracając detal, jeśli geometria na to pozwala.
  6. Zapisuję wynik razem z jednostką, zakresem i ewentualną niepewnością pomiaru.

W analogowym mikrometrze najpierw odczytuję pełne milimetry z tulei. Jeśli konstrukcja ma podziałkę połówkową, doliczam także widoczne 0,5 mm. Z bębna odczytuję setne części milimetra. Przykładowo wskazanie 12 mm na tulei i 0,37 mm na bębnie daje wynik 12,37 mm.

W modelu z podziałką 0,001 mm cyfrowy ekran ułatwia odczyt, ale nie rozwiązuje problemu złego ustawienia. Przy pomiarze średnicy otworu trzeba znaleźć położenie, w którym wskazanie jest największe lub najmniejsze, zależnie od stosowanej metody. To właśnie tutaj początkujący często odczytują przypadkową cięciwę zamiast rzeczywistej średnicy.

Dokładność nie bierze się z samej podziałki

Rozdzielczość mówi, jak mały przyrost wskazania można odczytać. Błąd graniczny określa natomiast, jak bardzo wynik może odbiegać od wartości odniesienia. Dobry mikrometr z odczytem 0,001 mm może mieć deklarowaną dokładność rzędu kilku mikrometrów, zależnie od zakresu, konstrukcji i warunków pracy.

Dla przykładu producent jednego z popularnych mikrometrów zewnętrznych podaje zakres 0-25 mm, rozdzielczość 0,001 mm, dokładność około ±2 µm i siłę pomiarową 5-10 N. To pokazuje, dlaczego sama liczba miejsc po przecinku na wyświetlaczu nie powinna decydować o zakupie.

Znaczenie ma również temperatura. Stalowy detal i stalowy przyrząd rozszerzają się wraz z nagrzewaniem, dlatego pomiary kontrolne wykonuje się w możliwie stabilnych warunkach, często przy temperaturze odniesienia 20°C. Trzymanie kabłąka dłonią przez dłuższy czas może mieć znaczenie przy wymagających tolerancjach.

Norma ISO 3611:2023 opisuje między innymi charakterystyki konstrukcyjne i metrologiczne mikrometrów do pomiarów zewnętrznych. W praktyce warsztatowej nie trzeba znać jej całej treści, ale dobrze wymagać od dostawcy jasno podanej dokładności, zakresu i sposobu sprawdzenia przyrządu.

Wzorcowanie nie jest tym samym co zwykłe wyzerowanie. Główny Urząd Miar definiuje je jako ustalenie zależności między wskazaniami przyrządu a wartościami odniesienia wraz z niepewnością pomiaru. Jeżeli mikrometr służy do odbioru części, reklamacji lub kontroli procesu, świadectwo wzorcowania jest znacznie cenniejsze niż samo zapewnienie sprzedawcy o wysokiej jakości.

Jak wybrać wyposażenie do warsztatu

Zakup zaczynam od tolerancji na rysunku technicznym, nie od ceny ani liczby funkcji. Jeżeli tolerancja wynosi ±0,05 mm, precyzyjny mikrometr może być wygodny, ale nie zawsze jest konieczny. Przy tolerancji kilku mikrometrów potrzebny będzie nie tylko lepszy przyrząd, lecz także stabilna temperatura, czysty detal i kontrolowana metoda pomiaru.

Kryterium Rozsądny wybór Typowa pułapka
Zakres Jak najwęższy, obejmujący mierzony wymiar Używanie dużego zakresu do małego detalu
Odczyt Analogowy do nauki i prostych kontroli, cyfrowy do szybkiej pracy seryjnej Traktowanie rozdzielczości jako gwarancji dokładności
Docisk Sprzęgiełko lub ogranicznik siły Dokręcanie bębna „na wyczucie”
Powierzchnie Płaskie do wałków i blach, specjalne do gwintów, rur lub drutu Mierzenie profilu niepasującym kowadełkiem
Dokumentacja Świadectwo wzorcowania przy kontroli jakości Brak daty i identyfikacji przyrządu w zapisach

Analogowy model jest trwały, nie wymaga baterii i dobrze pokazuje mechanikę pomiaru. Cyfrowy przyspiesza odczyt oraz zapis wyników, ale trzeba pilnować baterii, wilgoci i ustawionej jednostki. W warsztacie produkcyjnym doceniam możliwość przesłania danych, natomiast do sporadycznych pomiarów ręcznych prosty model analogowy często okazuje się wystarczający.

Nie oszczędzałbym na czystości, etui i wzorcach nastawczych. Mikrometr przechowywany luzem obok narzędzi szybciej łapie zarysowania i zabrudzenia, a bez wzorca trudniej ocenić, czy odchyłka wynika z detalu, czy z samego przyrządu.

Mały nawyk, który chroni wynik pomiaru

Po pracy wycieram powierzchnie pomiarowe, zostawiam wrzeciono lekko otwarte i odkładam narzędzie do etui. Nie używam mikrometru jako zacisku, nie przesuwam nim po detalu i nie próbuję mierzyć elementu pokrytego wiórami.

Najlepszy wynik daje połączenie trzech rzeczy: dobrze dobranego rodzaju przyrządu, stałej siły pomiaru i powtarzalnej procedury. Sama precyzyjna śruba nie zastąpi poprawnego bazowania ani kontroli temperatury.

Jeżeli pomiar wpływa na bezpieczeństwo, pasowanie lub decyzję o przyjęciu partii, zapisuję nie tylko wymiar, lecz także użyty przyrząd i jego status wzorcowania. Taki prosty zapis szybko pokazuje, czy problem leży w obróbce, metodzie pomiarowej czy w zużytym narzędziu.

FAQ - Najczęstsze pytania

Do wałków, grubości blach i szerokości detali służy mikrometr zewnętrzny. Średnice otworów mierzy się mikrometrem wewnętrznym albo średnicówką, przy czym wersja trójpunktowa zwykle stabilniej centruje się w otworze. Do rowków, stopni i otworów nieprzelotowych stosuje się głębokościomierz mikrometryczny, a do gwintów, rur i cienkich ścianek przyrządy ze specjalnymi końcówkami.

Najpierw odczytuje się pełne milimetry z tulei, a jeśli konstrukcja ma podziałkę połówkową, także widoczne 0,5 mm. Następnie z bębna odczytuje się część ułamkową. Wskazanie 12 mm na tulei i 0,37 mm na bębnie oznacza wynik 12,37 mm.

Rozdzielczość określa najmniejszy przyrost wskazania, który można odczytać, natomiast dokładność opisuje możliwe odchylenie wyniku od wartości odniesienia. Mikrometr z odczytem 0,001 mm może mieć dokładność około ±2 µm, zależnie od zakresu i konstrukcji. Na wynik wpływają także temperatura, zabrudzenia i sposób ustawienia detalu; pomiary kontrolne wykonuje się często w warunkach odniesienia 20°C.

Najpierw należy oczyścić detal i powierzchnie pomiarowe, sprawdzić zakres oraz skontrolować zero bez nadmiernej siły. Detal ustawia się możliwie prostopadle, a wrzeciono dosuwa sprzęgiełkiem, aby utrzymać stały docisk. Warto wykonać co najmniej dwa lub trzy odczyty, a przy pomiarze otworu znaleźć właściwe położenie osiowe zamiast mierzyć przypadkową cięciwę.
