W obróbce wałka najwięcej problemów nie robi samo toczenie, tylko kolejność działań: od wyboru półfabrykatu, przez bazowanie i mocowanie, aż po szlifowanie czopów pod wymagane tolerancje. Dobrze ułożony proces technologiczny wałka decyduje o współosiowości, chropowatości i tym, czy detal będzie pracował spokojnie po montażu. W tym tekście pokazuję, jak taki ciąg operacji planuję w praktyce, kiedy wystarcza toczenie, a kiedy trzeba dołożyć szlifowanie i kontrolę międzyoperacyjną.
Najpierw ustaw bazę, potem dopiero dopinaj dokładność
- Najpierw wybiera się materiał i bazę technologiczną, bo to one ustawiają współosiowość dalszej obróbki.
- Typowy ciąg to: cięcie, prostowanie, nakiełkowanie, toczenie, operacje dodatkowe, szlifowanie i kontrola.
- Szlifowanie staje się potrzebne, gdy trzeba zejść do Ra 0,63 µm albo niżej i utrzymać wymiary w setnych milimetra.
- Przy wałkach długich i stopniowych najlepiej sprawdzają się kły, zabierak i ewentualna podtrzymka.
- Największe straty robią błędy w naddatkach, bazowaniu i pomiarach międzyoperacyjnych.
Od czego zaczynam, gdy planuję obróbkę wałka
Gdy rozpisuję technologię wałka, nie zaczynam od maszyny, tylko od funkcji części. Sprawdzam, czy to ma być wałek prosty, stopniowy, z czopami pod łożyska, rowkiem wpustowym, gwintem czy otworami poprzecznymi. Od tego zależy, czy półfabrykatem będzie zwykły pręt walcowany, odkuwka, czy materiał poddany później ulepszaniu cieplnemu.
Najważniejsze pytanie brzmi: jaką dokładność i odporność ma mieć gotowy element. Jeśli detal pracuje w zespole z łożyskiem, uszczelnieniem albo kołem pasowym, same „ładne wymiary” nie wystarczą; liczy się współosiowość, bicie i powtarzalność. Dlatego na tym etapie zapisuję tolerancje, wymagane Ra oraz miejsca, które muszą być bazami w dalszej obróbce.
W praktyce taką analizę przekładam na prostą kartę: materiał, seria, bazy, operacje główne i operacje pomocnicze. To oszczędza czas później, bo nie poprawia się wtedy błędów konstrukcyjnych po fakcie, tylko od razu układa sensowną kolejność. A skoro mamy już cel i wymagania, można przejść do samego ciągu operacji.
Jak wygląda kolejność operacji od półfabrykatu do detalu
Najczęściej startuję od prostego ciągu: cięcie materiału, prostowanie, nakiełkowanie, toczenie zgrubne, toczenie kształtujące, obróbki dodatkowe i dopiero na końcu wykańczanie. Taki porządek nie jest przypadkowy. Każda wcześniejsza operacja ma przygotować powierzchnię, która później stanie się bazą dla następnej.
| Etap | Po co go robię | Co daje w praktyce |
|---|---|---|
| Cięcie i prostowanie | Przygotowuję półfabrykat do dalszej obróbki | Mniej problemów z biciem i odchyłkami długości |
| Nakiełkowanie | Tworzę bazy do obróbki w kłach | Lepsza współosiowość i stabilniejsze mocowanie |
| Toczenie zgrubne | Zdejmuję większość naddatku | Przedmiot zaczyna mieć właściwy zarys |
| Toczenie kształtujące i wykańczające | Przybliżam się do wymiaru docelowego | Mniejsze odchyłki przed szlifowaniem |
| Rowki, gwinty, otwory | Dodaję cechy funkcjonalne | Wałek pasuje do konkretnego zespołu |
| Obróbka cieplna | Podnoszę twardość lub odporność na zużycie | Trzeba potem skorygować wymiary i bazy |
| Szlifowanie i kontrola | Dopinam finalną dokładność | Osiągam Ra i tolerancje wymagane na rysunku |
W materiałach szkoleniowych dla wałków stopniowych ten porządek jest bardzo czytelny: najpierw obróbka na tokarce, potem operacje dodatkowe, a na końcu szlifowanie dokładnych powierzchni. Ja traktuję to jako prostą zasadę: nie kończę wymiaru tam, gdzie jeszcze może pojawić się odkształcenie. Jeśli na detalu ma być hartowanie albo większa ingerencja cieplna, wykańczanie zostawiam na później. Dzięki temu nie wracam drugi raz do tego samego wymiaru bez potrzeby.
To prowadzi prosto do pytania, dlaczego w praktyce tak często właśnie szlifowanie zamyka cały temat.
Dlaczego szlifowanie często domyka proces

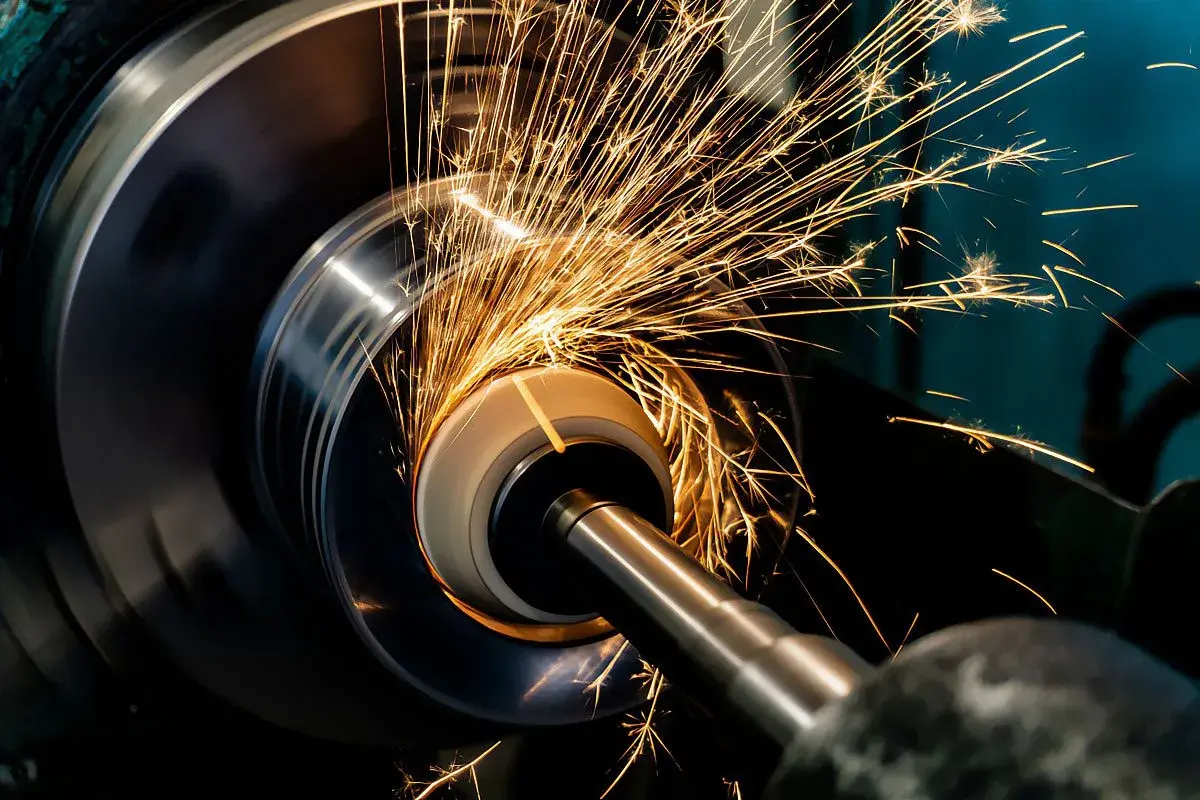

Szlifowanie nie jest ozdobnikiem procesu, tylko narzędziem do osiągania wymiaru, którego toczenie już nie gwarantuje. W przypadku czopów pod łożyska, powierzchni współpracujących z uszczelnieniami albo precyzyjnych odcinków wałka chodzi zwykle o połączenie dwóch rzeczy: niskiej chropowatości i stabilnej średnicy. Tu toczenie kończy się za wcześnie, a szlifierka robi robotę do końca.
Typowo celuje się w Ra 0,63 µm, a przy bardziej wymagających powierzchniach w Ra 0,32 lub nawet 0,16 µm. W praktyce właśnie te wartości odróżniają zwykły czop od czopa, który ma pracować pewnie i bez szybkiego zużycia. Jeśli detal ma klasę dokładności 6 i taką chropowatość, szlifowanie staje się naturalnym etapem technologii.

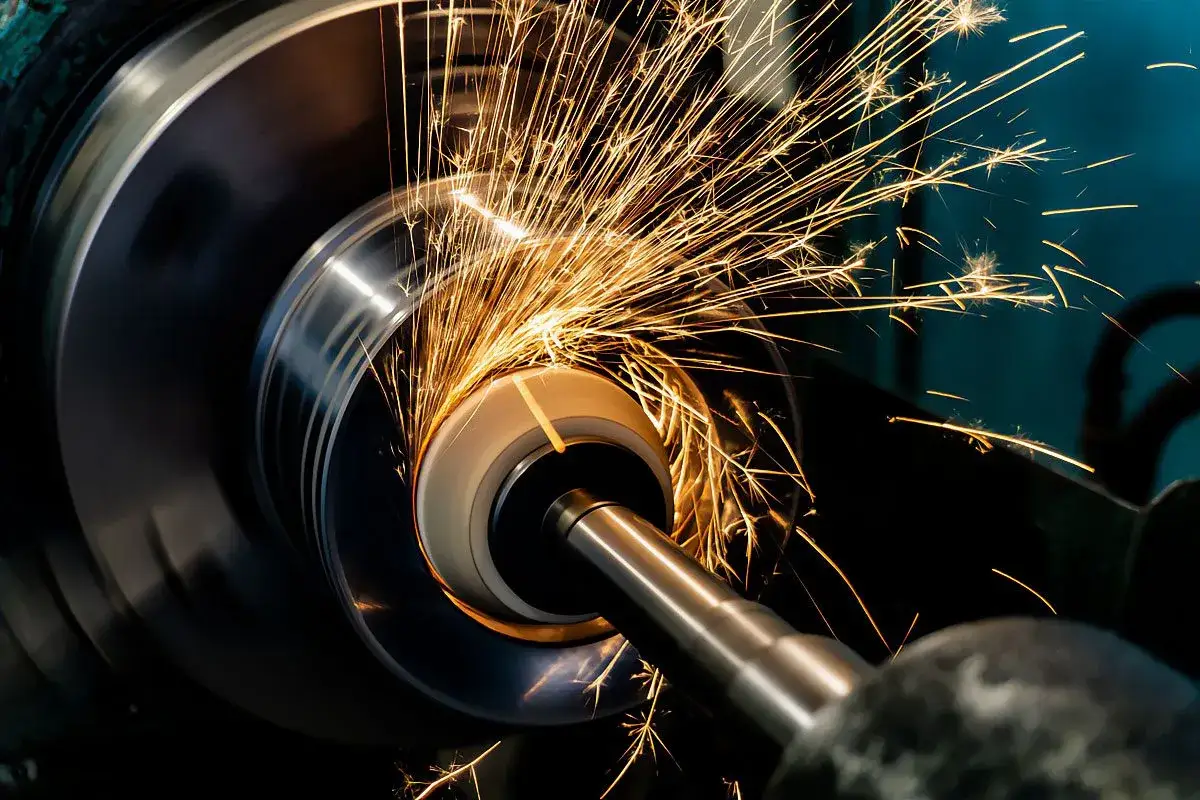

Przy obróbce na szlifierce do wałków nie szukam dużego zbioru materiału. Zwykle pracuje się na setkach milimetra, a nie na milimetrach. W typowym ustawieniu przyjmuje się około 0,02 mm na przejście zgrubne i 0,01 mm na gotowo, z pomiarem po kolejnych przejściach mikrometrem o dokładności 0,01 mm. To wolniejszy etap niż toczenie, ale daje kontrolę, której w końcówce procesu naprawdę potrzebuję.
Warto też pamiętać o BHP i o samej ściernicy: osłony, stan narzędzia, chłodziwo i poprawne dressowanie nie są formalnością. Szlifowanie jest bardziej energochłonne niż toczenie, więc każde zaniedbanie szybciej odbija się na powierzchni niż w poprzednich operacjach. Z tego miejsca naturalnie przechodzę do bazowania i naddatków, bo bez nich nawet dobra szlifierka nie uratuje procesu.
Jak dobrać bazowanie, mocowanie i naddatki
To jest moment, w którym wiele procesów przegrywa jeszcze zanim detal trafi do maszyny. Ja najpierw wybieram bazę technologiczną, czyli powierzchnię lub układ powierzchni, od których ustawiam przedmiot. Przy wałkach najczęściej wygrywa oś symetrii i nakiełki, bo pozwalają prowadzić obróbkę w kłach i utrzymać współosiowość kolejnych czopów.
Jeśli wałek jest długi, smukły albo ma kilka stopni, mocowanie w kłach z zabierakiem daje dużo lepszą kontrolę niż „łapanie” gotowego pręta w uchwycie. Dodatkowo przy dłuższych detalach używam podtrzymki, bo bez niej ugięcie zaczyna psuć średnice i chropowatość. Krótki wałek bywa prostszy, ale gdy tylko rośnie długość lub wymagania tolerancyjne, temat mocowania staje się równie ważny jak samo skrawanie.
Naddatek trzeba dobrać pod cały ciąg operacji, nie pod jedną czynność. To znaczy, że osobno myślę o naddatku na odcięcie, uchwycenie, toczenie zgrubne, toczenie kształtujące i dopiero na końcu na szlifowanie. W praktyce przed szlifowaniem zostawiam zwykle 0,2-0,5 mm na średnicy, bo więcej oznacza niepotrzebne wydłużenie procesu, a mniej grozi brakiem materiału na korektę po pomiarze.
Dobry punkt wyjścia to zawsze rysunek i materiał. Stal konstrukcyjna, stal do ulepszania cieplnego, materiał do nawęglania czy azotowania będą zachowywać się inaczej, więc ten sam detal potrafi wymagać zupełnie innych zapasów. Kiedy już to mam poukładane, łatwiej przejść do wariantów procesu, bo wałek wałkowi nierówny.
Jak zmienia się technologia przy wałku hartowanym, stopniowym i z rowkiem wpustowym
Nie każdy wałek obrabia się tak samo, nawet jeśli z zewnątrz wygląda podobnie. Wałek stopniowy wymaga zwykle kilku średnic i podcięć, więc dochodzą dodatkowe przejścia narzędzia i większa dbałość o przejścia między czopami. Wałek z rowkiem wpustowym wymaga z kolei zachowania współosiowości po frezowaniu, bo rowek ma pasować do połączenia, ale nie może rozbić baz, na których opiera się dalsza obróbka.
| Wariant wałka | Co zwykle zmieniam w procesie | Dlaczego to ważne |
|---|---|---|
| Prosty | Wystarcza prostszy ciąg toczenia i wykańczania | Mniej zmian baz i mniej ustawień |
| Stopniowy | Dodaję toczenie kształtowe, podcięcia i dokładniejszą kontrolę przejść | Łatwo o błędy na barkach i promieniach |
| Z rowkiem wpustowym | Planuję frezowanie w odpowiednim momencie | Rowek nie może zepsuć osiowości ani wytrzymałości miejsca osadzenia |
| Hartowany | Wstawiam obróbkę cieplną przed finalnym szlifem | Hartowanie potrafi wprowadzić odkształcenia, które trzeba usunąć |
Przy wałkach hartowanych prawie zawsze zostawiam miejsce na poprawę po obróbce cieplnej. Twardy detal potrafi „pójść” wymiarowo i geometrycznie, więc po hartowaniu wracam do nakiełków, a potem dopiero przechodzę do szlifu. To nie jest zbędna ostrożność, tylko normalny koszt uzyskania stabilnej jakości.
W małej serii jeszcze częściej widać, jak ważna jest kolejność operacji. Jeśli detal ma gwint, otwór poprzeczny albo rowek, czasem kusi, żeby zrobić wszystko na jednym zamocowaniu. Ja tego nie polecam bez chłodnej analizy, bo zbyt ambitne skracanie procesu zwykle kończy się poprawkami, a nie oszczędnością. Następny krok to właśnie błędy, które najczęściej wybijają proces z rytmu.
Najczęstsze błędy, które kosztują najwięcej
Najdroższe pomyłki przy wałkach rzadko wynikają z jednej spektakularnej wpadki. Częściej są sumą kilku drobnych niedopatrzeń: zły wybór bazy, za mały naddatek, brak kontroli po operacji i zbyt późne wykrycie bicia. To dlatego wolę zatrzymać detal po drodze niż ratować go na samym końcu.
| Błąd | Skutek | Jak tego unikam |
|---|---|---|
| Zła baza technologiczna | Rozjeżdża się współosiowość i bicie | Ustawiam wałek od powierzchni, która naprawdę nadaje się do bazowania |
| Za mały naddatek przed szlifem | Brakuje materiału na korektę wymiaru | Zostawiam zapas liczony pod cały ciąg operacji, nie pod jedną maszynę |
| Za duży naddatek przed szlifem | Rośnie czas i nagrzewanie detalu | Planuję zbiór materiału z głową, bez nadmiernego „na wszelki wypadek” |
| Brak kontroli międzyoperacyjnej | Błąd wychodzi dopiero przy końcu, gdy poprawka jest najdroższa | Mierzę po kolejnych etapach, zwłaszcza przed i po szlifie |
| Ignorowanie bezpieczeństwa przy szlifowaniu | Ryzyko uszkodzenia powierzchni i zagrożenie dla operatora | Sprawdzam ściernicę, osłony, chłodziwo i sposób mocowania |
W praktyce najbardziej szkodzi mi jedno przekonanie: że „jakoś się doszlifuje”. Nie, nie zawsze się da. Jeśli wcześniejsze operacje zostawiły złą geometrię, szlifowanie może to tylko ujawnić, ale nie naprawi wszystkiego bez kosztów. Dlatego przed odbiorem zawsze robię ostatni przegląd wymiarów i jakości powierzchni.
To prowadzi do końcowej części, czyli do tego, co realnie powinno znaleźć się na stole pomiarowym przed zamknięciem zlecenia.
Co sprawdzam przed odbiorem wałka, żeby nie wracał do poprawki
Przed oddaniem detalu nie patrzę wyłącznie na średnicę. Sprawdzam też bicie promieniowe, współosiowość czopów, stan powierzchni po szlifie, głębokość i czystość rowków wpustowych, a przy elementach po obróbce cieplnej również to, czy nie pojawiły się przypalenia albo ślady przegrzania. W praktyce dopiero zestaw tych cech mówi mi, czy wałek jest gotowy do montażu.
Warto mieć pod ręką mikrometr z dokładnością do 0,01 mm, czujnik zegarowy i prosty plan kontroli międzyoperacyjnej. To nie musi być rozbudowana metrologia laboratoryjna, ale musi być konsekwentna. Jeden dodatkowy pomiar po szlifie zwykle kosztuje mniej niż reklamacja całego detalu.
Jeśli miałbym zostawić jedną praktyczną myśl, to tę: dobry wałek nie zaczyna się na szlifierce, tylko na etapie planowania bazy, naddatków i kolejności operacji. Gdy te trzy rzeczy są poukładane, toczenie, frezowanie i szlifowanie składają się w logiczny ciąg, a nie w serię ratunkowych poprawek. I właśnie tak najczęściej rozumiem dobrze wykonany element tego typu.
