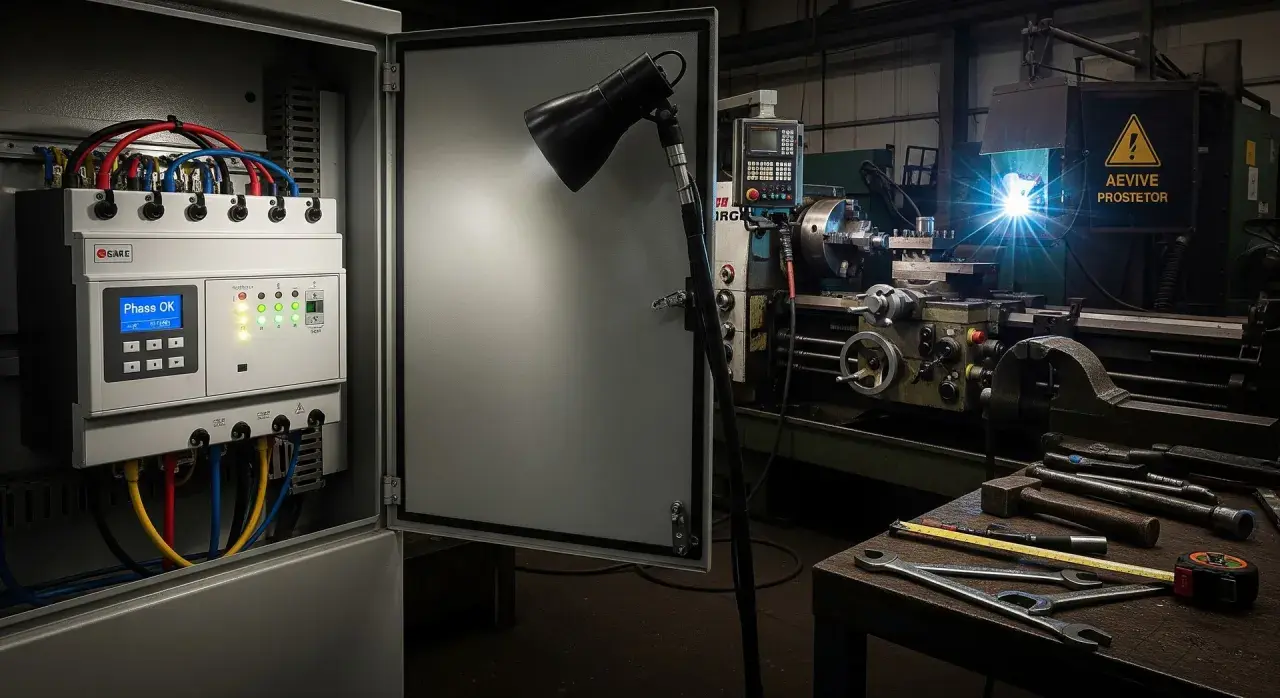

Przekaźnik kontroli faz to niewielki element, który potrafi uchronić silnik, stycznik i cały proces przed kosztownym przestojem. W praktyce chodzi o nadzór nad kolejnością faz, zanikiem jednej z nich, asymetrią napięć oraz, w bardziej rozbudowanych modelach, także nad- i podnapięciem. W warsztacie, przy obrabiarkach, pompach chłodziwa, wentylacji czy sprężarkach to nie jest detal z katalogu, tylko realne zabezpieczenie pracy.
Najkrócej: chodzi o ochronę układu trójfazowego przed błędami zasilania
- Urządzenie nie zasila silnika bezpośrednio, tylko nadzoruje warunki w obwodzie sterowania i rozłącza go, gdy pojawia się błąd.
- Najważniejsze sygnały alarmowe to zanik fazy, zła kolejność faz i asymetria napięć, a w lepszych modelach także podnapięcie i nadnapięcie.
- W warsztatach i automatyce najbardziej przydaje się przy silnikach, pompach, wentylatorach, sprężarkach i obrabiarkach.
- Dobór zależy od napięcia sieci, typu obciążenia, czasu reakcji, odporności na zakłócenia i sposobu resetu.
- Jeśli w obiekcie są falowniki albo słaba sieć, dobrze sprawdza się wersja z True RMS i regulacją progów.
Co robi taki monitor i przed czym faktycznie chroni
Najprościej rzecz ujmując, monitor faz pilnuje, czy trójfazowe zasilanie jest poprawne, a gdy wykryje nieprawidłowość, odcina sterowanie stycznikiem lub wysyła sygnał alarmowy. Nie chodzi więc o „magiczne zabezpieczenie wszystkiego”, tylko o bardzo konkretną reakcję na warunki, które mogą szybko uszkodzić napęd.
W dokumentacji ABB widać wyraźnie, że przy zaniku fazy i asymetrii napięć urządzenie ma reagować zanim silnik wejdzie w stan przeciążenia termicznego. To ważne, bo sam silnik przy pracy na dwóch fazach potrafi jeszcze przez chwilę działać, ale pracuje wtedy ciężko, nierówno i grzeje się szybciej niż wynikałoby to z samego poboru prądu.
W praktyce taki element najczęściej kontroluje:
- zanik jednej fazy lub przerwę w torze zasilania,
- błędną kolejność faz, czyli potencjalnie zły kierunek obrotów,
- asymetrię napięć między fazami,
- podnapięcie i nadnapięcie w modelach wielofunkcyjnych,
- w niektórych urządzeniach także przerwę w przewodzie neutralnym.
Tu jest ważna rzecz, którą często się pomija: to zabezpieczenie nie zastępuje wyłącznika nadprądowego, termika ani ochrony przeciwzwarciowej. Ono je uzupełnia, a nie dubluje. Dzięki temu dobrze zaprojektowany układ wyłącza maszynę nie dopiero po awarii, ale wtedy, gdy warunki pracy zaczynają robić się niebezpieczne. Skoro wiadomo już, co taki monitor ma pilnować, warto zobaczyć, jak robi to w środku i dlaczego czasem reaguje z opóźnieniem.
Jak działa monitorowanie faz w praktyce
Urządzenie porównuje napięcia między fazami, sprawdza ich obecność oraz kolejność, a w bardziej rozbudowanych modelach także poziom napięcia i symetrię. Jeśli wszystko jest w normie, wyjściowy styk pozostaje zamknięty i pozwala zasilić cewkę stycznika. Gdy pojawia się błąd, styk przełącza się i obwód sterowania zostaje przerwany.
To rozwiązanie może wyglądać banalnie, ale właśnie w tej prostocie tkwi sens. W wielu modelach stosuje się opóźnienie zadziałania, żeby układ nie wyłączał maszyny przy krótkim spadku napięcia, który nie stanowi jeszcze realnego zagrożenia. Do tego dochodzi histereza, czyli niewielka różnica między progiem wyłączenia a progiem powrotu. Bez niej przekaźnik „klikałby” przy granicznych warunkach i zamiast chronić instalację, tylko ją irytował.
W kartach katalogowych Omron widać przykładowo regulację progów pod- i nadnapięcia w zakresie od -30% do +30% napięcia znamionowego oraz czas reakcji od 0,1 do 30 s. Z kolei w innych rozwiązaniach spotyka się prostsze progi stałe i krótsze opóźnienia, np. kilka sekund. To dobra wiadomość dla użytkownika, bo nie każdy układ wymaga tej samej czułości.
Praktyczny detal, który naprawdę ma znaczenie: w modelach z True RMS mierzona jest rzeczywista wartość skuteczna napięcia, a nie uproszczony obraz sygnału. Przy sieciach z zakłóceniami, falownikami albo elektroniką mocy to często robi różnicę między stabilną pracą a fałszywymi alarmami. Właśnie dlatego następny krok to nie samo „czy kupić”, tylko gdzie i po co taki monitor w ogóle warto stosować.
Gdzie to zabezpieczenie ma największy sens
W warsztatach i automatyce najbardziej cenię je tam, gdzie przestój jest droższy niż sam moduł. Dotyczy to przede wszystkim napędów trójfazowych, które nie lubią pracy przy braku jednej fazy albo przy odwrotnym kierunku obrotów.
Najczęstsze zastosowania to:
- pompy chłodziwa i obiegu technologicznego,
- sprężarki,
- wentylatory i odpylacze,
- obrabiarki CNC, tokarki, frezarki i piły,
- przenośniki, podajniki i linie pomocnicze,
- układy chłodzenia, filtracji i wentylacji w halach produkcyjnych.
Tu szczególnie ważna jest kolejność faz. ABB zwraca uwagę, że przy pompie, sprężarce śrubowej albo wentylatorze błędny kierunek obrotów może nie tylko obniżyć wydajność, ale wręcz uszkodzić napędzane urządzenie. W warsztacie metalowym widzę to najczęściej przy pompach chłodziwa i układach odpylania: odwrócony kierunek potrafi od razu dać gorszy przepływ albo błędne ciśnienie, a tego nie widać na pierwszy rzut oka.
Jest też drugi scenariusz, mniej oczywisty, ale równie ważny: sieć z przeciążeniami i dużą asymetrią napięć. Wtedy urządzenie nie tylko pilnuje jednej fazy, lecz ostrzega przed warunkami, które stopniowo przegrzewają silnik. To właśnie dlatego sam termik bywa za mało czuły, jeśli problem nie jest „ostry”, tylko narasta przez dłuższy czas. Skoro zakres zastosowań jest szeroki, dobór modelu trzeba oprzeć na konkretach, a nie na samej nazwie z opakowania.
Jak dobrać model do swojej sieci
Ja przy doborze zaczynam od trzech pytań: jakie napięcie ma sieć, co dokładnie chcę kontrolować i jak wrażliwe jest obciążenie na fałszywe wyłączenia. Dopiero potem patrzę na cenę. W praktyce jeden tani model może wystarczyć do prostej pompy, ale już w rozdzielnicy z kilkoma napędami albo falownikami lepiej sprawdza się urządzenie z większą liczbą funkcji i regulacji.
| Wariant | Co kontroluje | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Prosty czujnik zaniku i kolejności faz | Zanik jednej fazy, zła kolejność, czasem podstawową asymetrię | Jedna maszyna, prosty układ, budżetowy retrofit | Ma mniej regulacji i może gorzej znosić zakłócenia |
| Wielofunkcyjny monitor napięcia | Zanik fazy, kolejność, asymetrię, podnapięcie i nadnapięcie | Rozdzielnice, linie produkcyjne, większa automatyka | Wymaga dokładniejszego ustawienia progów i czasu reakcji |
| Wersja True RMS | Rzeczywiste wartości skuteczne napięcia | Sieci z falownikami, zakłóceniami i nieliniowymi obciążeniami | Zwykle kosztuje więcej, ale bywa stabilniejsza w praktyce |
Poza samym typem urządzenia sprawdzam jeszcze kilka rzeczy. Po pierwsze, czy model pasuje do układu 3-przewodowego czy 4-przewodowego, jeśli instalacja tego wymaga. Po drugie, czy ma styk przełączny, a nie tylko jeden prosty styk wyjściowy, bo to ułatwia podłączenie alarmu lub sterowania. Po trzecie, czy zakres reakcji da się dopasować do realnej pracy maszyny, a nie tylko do warunków z katalogu.
W dokumentacji Omron znajdziesz przykłady urządzeń z szerokim zakresem ustawień i odpornością na zakłócenia od falowników, a to dobry trop, jeśli w obiekcie pracują przekształtniki częstotliwości. Z kolei w prostszych rozwiązaniach F&F widać, że nawet stały próg asymetrii i opóźnienie kilku sekund potrafią wystarczyć do ochrony pojedynczego silnika. Różnica polega więc nie na „lepsze czy gorsze”, tylko na dopasowaniu do zadania. Gdy model jest już wybrany, zostaje najwrażliwszy etap: poprawne podłączenie i ustawienie.
Jak podłączyć i ustawić go bez fałszywych alarmów
Przy montażu nie kombinuję. Najpierw odłączam zasilanie, potem sprawdzam schemat konkretnego modelu, a dopiero później wpinam przewody fazowe i styk wyjściowy w obwód sterowania. To ważne, bo wyjście takiego urządzenia powinno zwykle sterować cewką stycznika albo sygnalizacją, a nie zasilać silnik bezpośrednio.
- Sprawdź, czy urządzenie jest przeznaczone do sieci, którą masz w obiekcie, zwykle 3 x 400 V w warsztatach i małej automatyce.
- Podłącz L1, L2 i L3 zgodnie ze schematem producenta; jeśli model wymaga przewodu neutralnego, nie pomijaj go.
- Włącz styk przekaźnika w obwód cewki stycznika, sygnalizacji lub wejścia PLC.
- Ustaw próg napięcia, opóźnienie i ewentualną histerezę tak, by krótki spadek nie wyłączał maszyny bez potrzeby.
- Sprawdź kierunek obrotów i wykonaj próbę zaniku jednej fazy oraz krótkiego spadku napięcia.
Jeśli masz w hali falowniki, zaczynam od większej ostrożności przy progach i zwłokach, bo zakłócenia od elektroniki mocy potrafią wywoływać niepotrzebne zadziałania. Jeśli układ pracuje z agregatem, też nie zakładam z góry, że każdy model będzie działał dobrze. Część prostszych czujników zwyczajnie nie lubi tak niestabilnego źródła zasilania.
Przy uruchomieniu zwracam jeszcze uwagę na jedną rzecz: czy po powrocie napięcia urządzenie resetuje się automatycznie, czy wymaga ręcznego potwierdzenia. W automatyce to nie jest detal. Automatyczny powrót może być wygodny, ale w niektórych aplikacjach bezpieczniejszy jest ręczny reset, bo wymusza świadome sprawdzenie, co było przyczyną awarii. W praktyce właśnie tu najłatwiej o błędy, więc warto je nazwać wprost.
Najczęstsze błędy i ograniczenia, o których łatwo zapomnieć
Największy błąd widzę wtedy, gdy ktoś traktuje monitor faz jak pełne zabezpieczenie silnika. To za mało. Urządzenie pilnuje jakości zasilania, ale nie zastępuje ochrony przeciążeniowej, nadprądowej ani zwarciowej.
Druga pułapka to zbyt krótki czas reakcji. Ustawienie „na sztywno” bardzo szybkiego odcięcia wygląda dobrze na papierze, ale w realnej sieci powoduje niepotrzebne wyłączenia przy chwilowych spadkach napięcia. Z kolei zbyt długi czas reakcji sprawia, że urządzenie reaguje dopiero wtedy, gdy silnik zdążył już dostać po termice.
Trzecia sprawa to lekceważenie asymetrii. W praktyce dłuższa praca na nierównym napięciu bywa bardziej zdradliwa niż pojedynczy zanik fazy, bo instalacja nie wyłącza się od razu, a komponenty nagrzewają się stopniowo. ABB opisuje to bardzo jasno: w niektórych układach sam termik nie wychwyci takiego stanu wystarczająco szybko.
Czwarty błąd dotyczy napędów rewersyjnych. Jeśli masz maszynę, która celowo pracuje w obie strony, kontrola kolejności faz może być zbędna albo wymagać modelu z możliwością selektywnego nadzoru. Tu naprawdę nie warto kupować „na wszelki wypadek” urządzenia, które później będzie tylko utrudniało pracę.
Piąta rzecz to ignorowanie zakłóceń od falowników. W sieci z elektroniką mocy zwykły monitor może reagować zbyt nerwowo, a wtedy człowiek zaczyna walczyć z objawem zamiast z przyczyną. W takich warunkach lepiej sprawdza się wersja z True RMS i większą odpornością na zakłócenia. To zwykle droższy wybór, ale w zakładzie produkcyjnym bywa po prostu tańszy w eksploatacji. Z tych powodów ostatni krok przed zakupem powinien być bardzo praktyczny, a nie „na oko”.
Co sprawdzić przed zakupem, żeby później nie walczyć z alarmami
Jeśli miałbym zostawić tylko krótką listę kontrolną, byłaby taka:
- czy model pasuje do napięcia i układu Twojej sieci,
- czy kontrola kolejności faz jest rzeczywiście potrzebna,
- czy obciążenie pracuje ze stałym kierunkiem obrotów, czy z rewersem,
- czy w obiekcie są falowniki, zasilacze lub inne źródła zakłóceń,
- czy potrzebujesz automatycznego powrotu po awarii, czy ręcznego potwierdzenia,
- czy wyjście ma wystarczającą liczbę styków do stycznika i sygnalizacji.
Jeśli instalacja jest prosta, prosty monitor zwykle wystarcza. Jeśli jednak masz w hali kilka napędów, zmienne obciążenie albo słabą jakość zasilania, lepiej od razu pójść w model z regulacją progów, opóźnieniem i pomiarem True RMS. Właśnie w takich miejscach dobrze dobrany monitor faz nie robi spektakularnego wrażenia, ale po cichu oszczędza silniki, styczniki i godziny przestoju.
