W automatyce i elektryce ekranowanie kabla nie jest ozdobą, tylko narzędziem do opanowania zakłóceń, które potrafią psuć odczyty czujników, pracę falownika albo stabilność sterowania. W tym tekście pokazuję, kiedy taki przewód ma sens, jak działa jego ekran, czym różnią się dostępne wykonania oraz jak go prowadzić i uziemiać, żeby rzeczywiście pomógł, a nie tylko podniósł koszt instalacji.
Najważniejsze rzeczy, które warto mieć z tyłu głowy
- Ekran ma chronić sygnał przed EMI, czyli zakłóceniami elektromagnetycznymi, i ograniczać emisję z samego kabla.
- Najlepiej sprawdza się w układach z falownikami, enkoderami, czujnikami analogowymi oraz w szafach pełnych elektroniki.
- Sam materiał ekranu to nie wszystko - liczy się też sposób zakończenia, uziemienia i prowadzenia trasy przewodu.
- Folia dobrze radzi sobie z wysokimi częstotliwościami, a oplot daje zwykle lepszą odporność mechaniczną i niższą impedancję połączenia.
- W wielu aplikacjach przemysłowych ekran warto łączyć obustronnie i możliwie szeroką powierzchnią styku.
- Najczęstszy błąd to pozostawienie długiego, nieekranowanego odcinka przy końcówce kabla.
Przewód ekranowany ma sens tam, gdzie zakłócenia zaczynają robić szkody
W praktyce chodzi o sytuacje, w których zwykły kabel przestaje wystarczać, bo obok pracują silniki, przemienniki częstotliwości, styczniki, spawarki albo gęsta elektronika sterująca. Wtedy sygnał z czujnika czy enkodera może zostać zniekształcony, a urządzenie zacznie reagować losowo, mimo że sam podzespół jest sprawny.
Nie każdy obwód wymaga ekranowania. Dla prostych, krótkich połączeń w spokojnym środowisku zwykły przewód bywa w pełni wystarczający. Ekran staje się potrzebny wtedy, gdy rośnie wrażliwość sygnału albo poziom „szumu” w otoczeniu. To dlatego w automatyce przemysłowej tak często spotyka się go przy torach pomiarowych, komunikacyjnych i sterowniczych.
Jeśli mam wskazać jedną prostą zasadę, to brzmi ona tak: im bardziej instalacja przypomina pole walki między sygnałem a otoczeniem, tym większy sens ma ekranowanie. Z tego wynika też pytanie, jak ten ekran właściwie działa i dlaczego sam materiał nie załatwia sprawy.
Jak działa ekran i z czego jest zbudowany

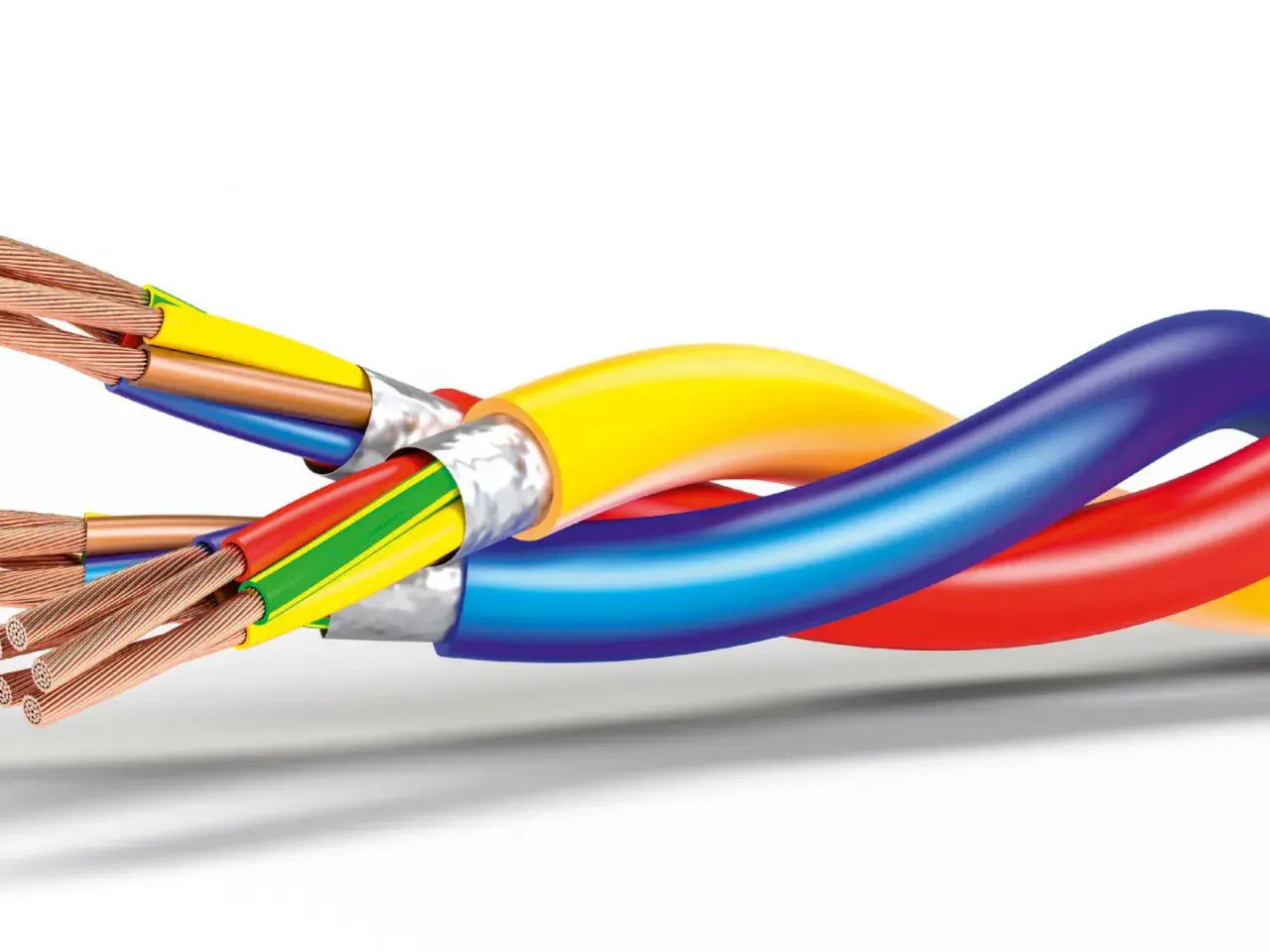

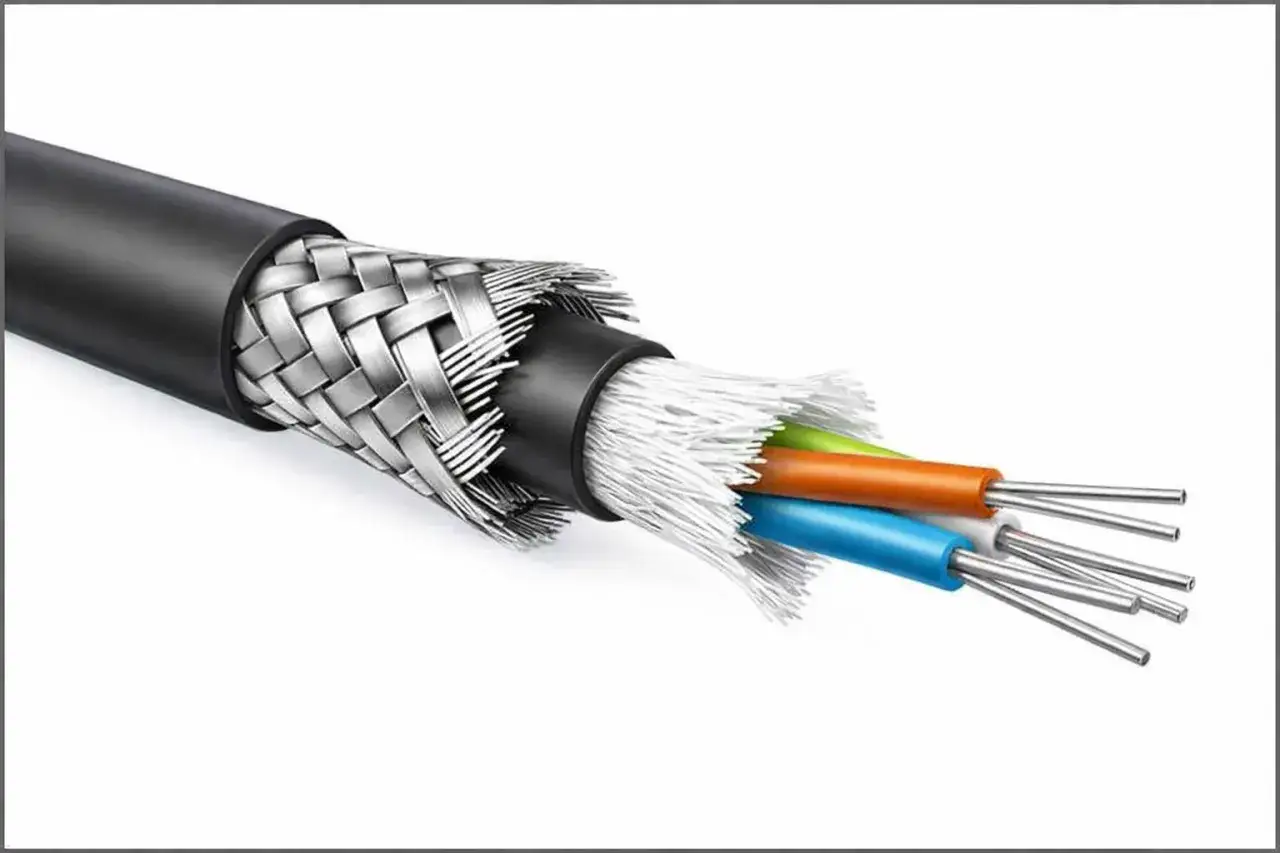

Ekran to przewodząca warstwa otaczająca żyły kabla. Najczęściej spotyka się folię aluminiową, oplot miedziany albo konstrukcję łączącą oba rozwiązania. Jej rola jest podwójna: ma odcinać zakłócenia z zewnątrz i jednocześnie ograniczać to, co kabel sam wypromieniuje do otoczenia.
Warto rozróżnić dwa pojęcia. EMI to niechciane zakłócenia elektromagnetyczne, które wchodzą do toru sygnałowego. EMC, czyli kompatybilność elektromagnetyczna, oznacza zdolność urządzeń do pracy bez wzajemnego przeszkadzania sobie. Ekran jest jednym z podstawowych narzędzi, które pomagają tę kompatybilność utrzymać.
Mechanizm jest prosty, ale skuteczność zależy od detali. Gdy ekran jest poprawnie zakończony, zakłócenia mogą zostać odprowadzone do masy zamiast wejść w żyłę sygnałową. Gdy jest przerwany, źle podłączony albo pozostawiony bez właściwego styku, cały efekt mocno słabnie. Dlatego przy kablach ekranowanych liczy się nie tylko konstrukcja, lecz także sposób wykonania samego ekranu.
To prowadzi do najważniejszego praktycznego rozróżnienia: nie każdy ekran pracuje tak samo, a dobór konkretnego typu ma realne znaczenie dla trwałości i odporności całego układu.
Jakie typy ekranów spotyka się najczęściej
Wybór nie sprowadza się do prostego „ekranowany albo nie”. Różne rodzaje ekranów lepiej sprawdzają się w innych warunkach, zwłaszcza w automatyce i przy sygnałach o różnej czułości.
| Rodzaj ekranu | Mocne strony | Ograniczenia | Gdzie zwykle się sprawdza |
|---|---|---|---|
| Folia aluminiowa | Dobra ochrona przed zakłóceniami wysokoczęstotliwościowymi, niska masa | Gorsza odporność mechaniczna, słabsza przy częstych zgięciach | Sygnały danych, lekkie instalacje, przewody o mniejszym obciążeniu ruchowym |
| Oplot miedziany | Lepsza trwałość, bardzo dobry kontakt elektryczny, wygodne zakończenie ekranu | Zazwyczaj wyższy koszt i większa średnica kabla | Automatyka, napędy, połączenia narażone na ruch i drgania |
| Folia + oplot | Łączy dobre tłumienie zakłóceń z solidnością mechaniczną | Najczęściej największy gabaryt i cena | Wymagające środowiska przemysłowe, falowniki, serwonapędy, linie produkcyjne |
| Ekran na parze żył | Pomaga ograniczyć przesłuchy między parami i poprawia jakość transmisji | Nie zastępuje dobrze zrobionego ekranu całego kabla, jeśli zakłócenia są duże | Magistrale, komunikacja, precyzyjne toru pomiarowe |
W praktyce najważniejsze jest to, że lepszy ekran nie zawsze oznacza „najmocniejszy” ekran. Czasem lepszy będzie taki, który łatwiej poprawnie zakończyć i który wytrzyma warunki pracy w maszynie, prowadniku albo szafie sterowniczej. I właśnie dlatego w następnym kroku trzeba spojrzeć na zastosowania, bo tam różnice wychodzą najczytelniej.
Gdzie sprawdza się w elektryce i automatyce
Najwięcej korzyści daje tam, gdzie przesyłany sygnał jest czuły albo układ pracuje w trudnym środowisku. W praktyce chodzi przede wszystkim o czujniki analogowe, enkodery, przewody komunikacyjne, połączenia serwonapędów i kable do falowników. Każde z tych zastosowań ma trochę inne wymagania, ale wspólny problem jest ten sam: trzeba utrzymać stabilny sygnał mimo pracy urządzeń generujących zakłócenia.
Przy czujnikach 0-10 V i 4-20 mA ekran pomaga ograniczyć pływanie wskazań i przypadkowe skoki odczytu. W przypadku enkoderów i sygnałów pomiarowych ma jeszcze większe znaczenie, bo nawet krótkie błędy impulsów potrafią rozregulować pozycjonowanie maszyny. Z kolei przy falownikach ekranowanie ogranicza emisję, która potrafi „wejść” w sąsiednie obwody i wywołać problemy zupełnie gdzie indziej niż pierwotne źródło zakłóceń.
Warto też pamiętać o kablach prowadzonych ruchomo, na przykład w prowadnikach i ramionach maszyn. Tam sam ekran to nie wszystko, bo dochodzi obciążenie mechaniczne: zginanie, skręcanie i drgania. Jeśli taki przewód nie jest do tego przystosowany, ekran może pęknąć albo stracić ciągłość szybciej, niż zdążymy zauważyć poprawę w pracy instalacji.
Skoro wiadomo już, gdzie ekran jest przydatny, pozostaje najważniejsze pytanie użytkowe: jak dobrać właściwe wykonanie do konkretnej instalacji, żeby nie przepłacić i nie przestrzelić parametrów.
Jak dobrać kabel do konkretnej instalacji
Dobór zaczynam od odpowiedzi na cztery pytania: jaki sygnał ma płynąć, jakie zakłócenia występują w otoczeniu, czy przewód będzie pracował w ruchu oraz jak ma wyglądać zakończenie ekranu. Dopiero potem patrzę na przekrój żył, liczbę par, odporność chemiczną i promień gięcia.
Jeśli sygnał jest prosty i środowisko spokojne, nadmiarowe ekranowanie może nie dać zauważalnej korzyści. Jeśli jednak kabel biegnie równolegle do torów mocy, obok falownika lub w szafie pełnej elektroniki, warto postawić na rozwiązanie pewniejsze, nawet jeśli jest trochę mniej „oszczędne” kosztowo. W takich miejscach taniej bywa kupić lepszy przewód niż później szukać przyczyny losowych błędów.
Przy doborze zwracam uwagę także na parametry mechaniczne. Kabel do automatyki, który pracuje w prowadniku, powinien mieć odpowiednią elastyczność i dopuszczalny promień gięcia. To nie jest detal. Zbyt sztywna konstrukcja szybciej się zużyje, a uszkodzony ekran przestaje pełnić swoją rolę nawet wtedy, gdy żyły nadal przewodzą.
Na tym etapie łatwo popełnić błąd numer jeden: kupić przewód „na wszelki wypadek”, a potem zamontować go tak, że ekran i tak nie ma szans zadziałać. Dlatego kolejna sekcja dotyczy właśnie montażu, bo tam rozstrzyga się większość praktycznych problemów.
Jak go poprowadzić i uziemić, żeby ekran naprawdę pracował
Najważniejsza zasada brzmi: ekran musi mieć ciągłość i dobry styk. W wielu aplikacjach przemysłowych najlepiej sprawdza się połączenie 360 stopni, czyli szerokim, obwodowym kontaktem do obudowy lub dławnicy EMC. Taki sposób zakończenia daje niższą impedancję niż cienki przewód „na oko” dociśnięty do zacisku.
W praktyce często zaleca się także połączenie ekranu na obu końcach, zwłaszcza tam, gdzie trzeba skutecznie odprowadzać zakłócenia o wysokiej częstotliwości. To rozwiązanie ma sens szczególnie w układach napędowych i sygnałowych, o ile projekt instalacji przewiduje poprawne prowadzenie masy i nie tworzy niepożądanych pętli. Gdy sytuacja jest nietypowa, decyzję trzeba oprzeć na dokumentacji urządzenia, a nie na nawyku z innej maszyny.
Równie ważna jest trasa prowadzenia kabla. Ekranowany przewód powinien być odsunięty od kabli zasilających i źródeł silnych zakłóceń, a jeśli krzyżuje się z nimi, to najlepiej pod kątem prostym. Długi równoległy bieg obok przewodów mocy potrafi zniwelować dużą część korzyści, nawet jeśli sam kabel jest dobrej klasy.
W tej samej sekcji warto dodać jedną rzecz z punktu widzenia BHP i utrzymania ruchu: ekran nie zastępuje ochrony mechanicznej. Jeśli przewód jest narażony na przetarcia, ściskanie albo ostre krawędzie, trzeba zadbać o osłony, przepusty i prawidłowe mocowanie. Inaczej problem będzie bardziej mechaniczny niż elektromagnetyczny, a to już zupełnie inna awaria.
Skoro montaż ma tak duże znaczenie, łatwo zgadnąć, gdzie najczęściej idzie coś nie tak. Właśnie te błędy najczęściej sprawiają, że inwestycja w ekran nie daje oczekiwanego efektu.
Najczęstsze błędy, które psują efekt
Pierwszy błąd to zbyt długi odcinek nieekranowany przy zakończeniu kabla. Czasem wystarczy kilka centymetrów źle przygotowanego końca, by cały tor przestał zachowywać się tak, jak zakładano. Drugi problem to podłączenie ekranu „na cienko”, zwykłym przewodem do masy zamiast szerokim, niskooporowym stykiem.
Trzeci błąd to mylenie ekranu z żyłą ochronną PE. To nie to samo. PE odpowiada za ochronę przeciwporażeniową, a ekran za ograniczenie zakłóceń. Czasem mogą współpracować, ale nie wolno traktować ich zamiennie. To rozróżnienie jest szczególnie ważne w szafach sterowniczych i przy napędach, gdzie mieszają się różne funkcje przewodów.
Czwarty problem pojawia się wtedy, gdy kabel ekranowany biegnie obok silnych źródeł zakłóceń bez żadnego dystansu albo bez właściwego sposobu mocowania. Piąty to zbyt agresywne zginanie przewodu w prowadniku lub na wejściu do obudowy. Ekran można uszkodzić bez widocznego pęknięcia izolacji, a objawy zaczną przypominać losową usterkę elektroniki, choć źródło problemu jest czysto mechaniczne.
Jeżeli mam wskazać jedno praktyczne kryterium oceny jakości montażu, to nie patrzę tylko na to, czy kabel „jest ekranowany”, ale czy ekran ma sensowne zakończenie, czy trasa jest krótka i czy instalacja nie wprowadza niepotrzebnych pętli. Z tego wynika ostatni zestaw rzeczy do sprawdzenia przed uruchomieniem.
Co sprawdzić przed montażem, żeby nie poprawiać wszystkiego dwa razy
Przed zamknięciem szafy albo uruchomieniem maszyny sprawdzam trzy rzeczy: ciągłość ekranu, sposób jego zakończenia oraz przebieg trasy względem przewodów mocy. To szybka kontrola, która często oszczędza godzin lub dni diagnozy później.
- Czy ekran ma pewny kontakt z dławnicą, złączem albo listwą masy.
- Czy nie pozostawiono zbyt długiego, „gołego” odcinka przy końcówce przewodu.
- Czy kabel nie biegnie zbyt długo równolegle do zasilania silników lub falowników.
- Czy promień gięcia i sposób prowadzenia nie niszczą konstrukcji kabla.
- Czy wybrany typ przewodu pasuje do ruchu, drgań i warunków środowiskowych.
To są drobiazgi tylko z pozoru. W rzeczywistości decydują o tym, czy ekran będzie realnym zabezpieczeniem, czy jedynie opisem na karcie katalogowej. Jeśli te elementy są dopięte, instalacja zwykle pracuje stabilniej, a serwis ma mniej powodów do interwencji.
Dobrze dobrane ekranowanie nie rozwiązuje każdego problemu w automatyce, ale bardzo często usuwa ten najbardziej irytujący: trudną do uchwycenia niestabilność, która pojawia się tylko wtedy, gdy maszyna pracuje „naprawdę”, a nie na stole testowym. Właśnie dlatego traktuję je jako świadomy element projektu, a nie dodatek, który można dołożyć na końcu bez konsekwencji.
