Styk pomocniczy - jak działa, oznaczenia, dobór i błędy

W aparatach łączeniowych i układach sterowania mały element sygnalizacyjny często robi więcej niż sam tor mocy. To właśnie on potwierdza położenie stycznika, uruchamia lampkę, podaje sygnał do PLC albo blokuje niewłaściwy start. W tym tekście wyjaśniam, jak działa styk pomocniczy, jak odczytać jego oznaczenia, gdzie jest naprawdę potrzebny i na co zwrócić uwagę przy doborze.

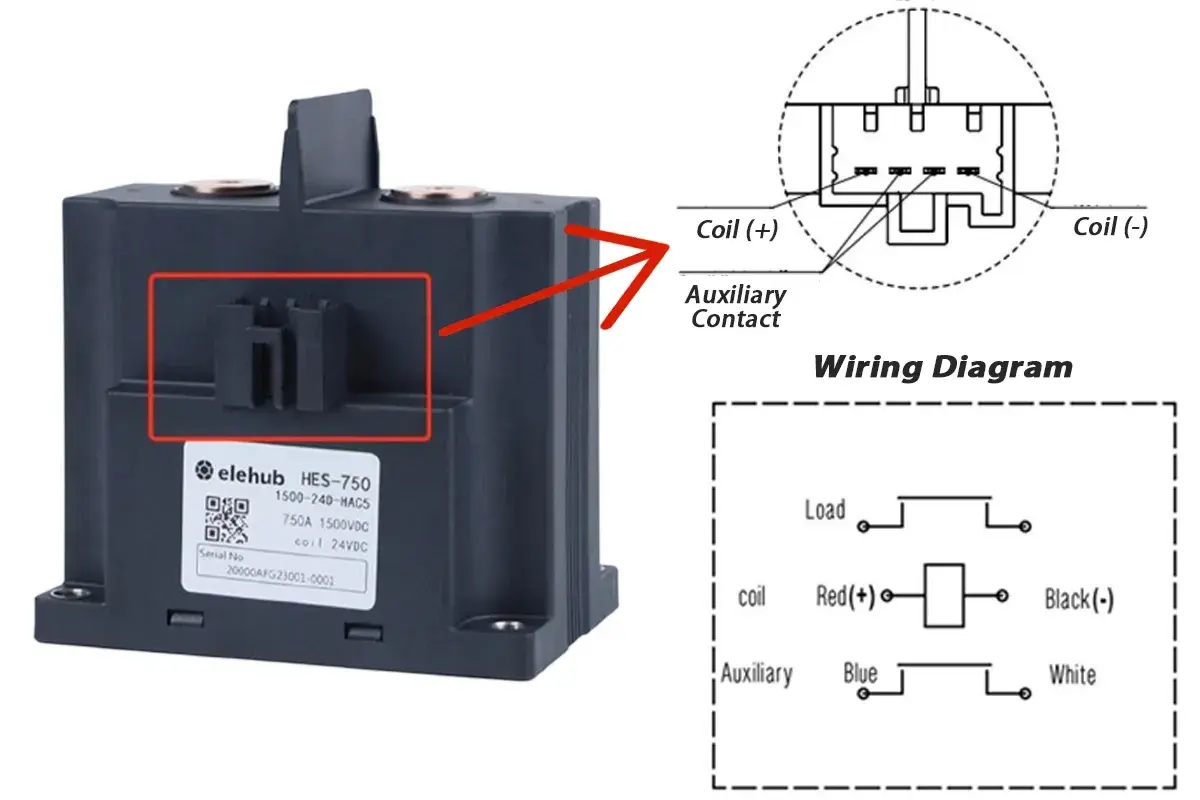

Czym ten element różni się od toru głównego

W praktyce patrzę na niego jak na „język” aparatu, a nie jego siłę roboczą. Tor główny załącza lub odłącza obciążenie, na przykład silnik, grzałkę albo pompę, natomiast tor pomocniczy przekazuje informację: „jestem załączony”, „jestem wyłączony”, „zadziałało zabezpieczenie”, „można iść dalej z sekwencją”.

To rozróżnienie ma znaczenie szczególnie w automatyce przemysłowej i w warsztatach, gdzie jedna pomyłka w sygnale potrafi zatrzymać cały proces. Jeżeli sterownik dostaje fałszywe potwierdzenie stanu, układ może uruchomić niewłaściwy etap, zgłosić błąd albo nie dopuścić do startu maszyny. Dlatego nie traktuję toru sygnałowego jako dodatku „na wszelki wypadek”, tylko jako część logiki sterowania.

• Do sygnalizacji stanu lampką kontrolną.
• Do przekazania informacji zwrotnej do PLC lub przekaźnika programowalnego.
• Do blokady elektrycznej w układach nawrotnych.
• Do potwierdzenia zadziałania stycznika, przekaźnika lub wyłącznika.
• Do sygnału awarii po zadziałaniu zabezpieczenia.

Jeśli ta rola jest dobrze zrozumiana, dużo łatwiej dobrać właściwy typ kontaktu i uniknąć błędów przy okablowaniu, o czym za chwilę. Właśnie tu najczęściej zaczyna się praktyka, a nie teoria.

Jak odczytać oznaczenia i co naprawdę robi NO oraz NC

Najprościej mówiąc, styk może być zwierny albo rozwierny. Zwierny, czyli NO, pozostaje otwarty w stanie spoczynku i zamyka się po zadziałaniu aparatu. Rozwierny, czyli NC, działa odwrotnie: w spoczynku jest zamknięty, a po zadziałaniu się otwiera. W automatyce to podstawowy duet, bo od niego zależy logika całego układu.

W wielu aparatach spotyka się oznaczenia zacisków 13-14 dla toru zwiernego i 21-22 dla rozwiernego, ale zawsze sprawdzam nadruk konkretnego modelu i jego kartę katalogową. To ważne, bo rodzina urządzeń może wyglądać podobnie, a przypisanie styków bywa różne. W rozwiązaniach bezpieczeństwa dochodzi jeszcze temat styków wymuszonego prowadzenia i styków lustrzanych: ich mechanika ma zapewnić wiarygodne potwierdzenie stanu, a nie tylko „mniej więcej” poprawne przełączenie.

To właśnie tu oddziela się zwykłą sygnalizację od sygnalizacji, na której naprawdę można oprzeć kontrolę procesu. Następny krok to zrozumienie, gdzie taki tor daje największą wartość, a gdzie byłby tylko zbędnym dodatkiem.

Gdzie sprawdza się najlepiej w automatyce

Najwięcej sensu ma tam, gdzie jeden aparat musi jednocześnie wykonywać pracę i mówić reszcie układu, co właśnie zrobił. W maszynach warsztatowych i w branży metalowej widzę to bardzo często: odciągi, wentylatory, sprężarki, pompy chłodziwa, podajniki, przenośniki i układy nawrotne. W takich instalacjach tor sygnałowy porządkuje działanie całej sekwencji.

Przykład jest prosty. Stycznik załącza silnik, a jego tor pomocniczy daje sygnał do lampki „praca” albo do wejścia PLC, które odblokowuje kolejny etap. Jeśli silnik nie ruszył, sterownik od razu widzi brak potwierdzenia. To oszczędza czas przy diagnostyce i ogranicza ryzyko, że operator będzie szukał awarii w złym miejscu.

• Blokada elektryczna w układzie nawrotnym zapobiega jednoczesnemu załączeniu obu kierunków.
• Sprzężenie zwrotne potwierdza, że stycznik rzeczywiście zmienił położenie, a nie tylko dostał impuls sterujący.
• Sygnalizacja pracy ułatwia szybki przegląd szafy sterowniczej bez miernika w ręku.
• Sygnalizacja awarii pozwala od razu odróżnić problem w zasilaniu od problemu w sterowaniu.
• Diagnoza w PLC skraca przestoje, bo sterownik może zapisać brak potwierdzenia jako konkretny warunek błędu.

Jedna ważna uwaga: zwykłego toru pomocniczego nie traktuję jako samodzielnej funkcji bezpieczeństwa. Jeśli układ ma chronić człowieka lub maszynę, potrzebne są odpowiednie rozwiązania zgodne z projektem bezpieczeństwa, a nie tylko „jakiś dodatkowy styk”. To prowadzi wprost do pytania, jak wybrać właściwy wariant.

Jak dobrać właściwy wariant do szafy i maszyny

Dobór zaczynam od pytania: do czego dokładnie ma służyć ten tor. Jeśli ma tylko zapalić lampkę, wymagania są inne niż wtedy, gdy ma dać potwierdzenie do sterownika albo uczestniczyć w blokadzie. Im bardziej krytyczna funkcja, tym większy nacisk kładę na dokumentację, parametry katalogowe i zgodność z aparatem bazowym.

• Liczba styków - czasem wystarczy 1NO, ale w praktyce bardzo często przydaje się zestaw 1NO + 1NC.
• Rodzaj montażu - frontowy, boczny albo na dedykowanym module; musi pasować do konkretnej serii aparatu.
• Kategoria użytkowania - do obwodów sygnałowych patrzę nie tylko na amperaż, ale też na warunki pracy, na przykład AC-15 lub DC-13.
• Wartości znamionowe - w danych katalogowych konkretnych serii można spotkać na przykład 6 A przy 230 V w AC-15, 3 A przy 400 V albo 10 A w DC-12 przy 24 V, ale to zawsze trzeba czytać dla danego modelu, nie z rozpędu przenosić na całą rodzinę produktów.
• Potwierdzenie stanu - jeśli sygnał idzie do obwodu nadzoru lub bezpieczeństwa, wybieram styk lustrzany albo rozwiązanie z wymuszonym prowadzeniem styków.
• Warunki środowiskowe - wibracje, pył metaliczny, podwyższona temperatura i częste przełączanie mają realny wpływ na trwałość.

W praktyce oszczędzam czas, gdy od razu sprawdzam, czy aparat dopuszcza rozbudowę o dodatkowy blok styków i ile miejsca zajmie w szafie. Czasem pozornie prosty element okazuje się problemem tylko dlatego, że nie pasuje mechanicznie do wybranej wersji stycznika. Dobra wiadomość jest taka, że tego zwykle da się uniknąć na etapie projektu.

Jeżeli wybór ma służyć także diagnostyce, patrzę jeszcze na czytelność oznaczeń zacisków, łatwość prowadzenia przewodów i odporność na przypadkowe rozłączenie. To właśnie te drobiazgi decydują, czy instalacja będzie wygodna w serwisie, czy będzie wymagała ciągłego poprawiania.

Najczęstsze błędy przy montażu i uruchomieniu

Najwięcej problemów widzę nie w samym działaniu toru, tylko w tym, jak został podłączony. Wystarczy zamiana NO z NC, pominięcie sprawdzenia stanu spoczynkowego albo zbyt optymistyczne założenie, że każdy dodatkowy kontakt nada się do dowolnego obciążenia. W szafie sterowniczej takie skróty kończą się najczęściej przestojem, a nie „drobnostką do poprawki”.

• Mylenie torów - operator zakłada, że sygnał ma się pojawić w innym stanie niż rzeczywiście wynika z logiki aparatu.
• Obciążanie toru pomocniczego jak toru mocy - to błąd, który potrafi szybko zniszczyć styk.
• Brak testu po montażu - jeśli nie sprawdzę reakcji w obu stanach, wykrywam problem dopiero przy uruchomieniu linii.
• Ignorowanie kompatybilności mechanicznej - blok może nie pasować do danej serii albo kolidować z innym osprzętem.
• Zaniedbanie prowadzenia przewodów - sygnałowe żyły prowadzone chaotycznie obok kabli mocy utrudniają serwis i diagnostykę.
• Praca bez odłączenia napięcia - tu nie ma miejsca na skróty; przed montażem i pomiarem zawsze stosuję pełne odłączenie, zabezpieczenie przed ponownym załączeniem i sprawdzenie braku napięcia.

W urządzeniach pracujących przy obróbce metalu, gdzie jest pył, drgania i sporo przełączeń, te błędy wychodzą szybciej niż w „czystej” automatyce biurowej. Dlatego montaż traktuję jak część projektu, a nie ostatni etap przed zamknięciem szafy. To podejście bardzo skraca liczbę niespodzianek.

Co sprawdzam przed zamówieniem, żeby uniknąć przeróbek

Gdybym miał zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw opisuję funkcję, dopiero potem kupuję element. Wtedy nie zamawiam czegoś „podobnego”, tylko dokładnie tego, czego potrzebuje układ. Przy prostym sygnale wystarczy podstawowy tor kontaktowy, ale przy sterowaniu sekwencją albo nadzorze stanu warto od razu przewidzieć zapas.

Przed zamówieniem sprawdzam zwykle pięć rzeczy: ile torów faktycznie potrzebuję teraz, czy za chwilę nie dojdzie kolejny sygnał, jaki aparat bazowy już siedzi w szafie, jaki ma sposób montażu oraz czy sygnał będzie trafiał do lampki, przekaźnika, PLC czy obwodu nadzoru. To banalne pytania, ale właśnie one najczęściej decydują, czy praca pójdzie gładko, czy skończy się przeróbką zamówienia i poprawkami na miejscu.

Jeśli mam do czynienia z maszyną warsztatową, w której ważna jest niezawodna sygnalizacja i szybka diagnostyka, wybieram rozwiązanie opisane jasno i czytelnie na schemacie, a nie „uniwersalny” element bez pewnego potwierdzenia stanu. Tak właśnie używam tego typu styków: jako prostego, ale bardzo konkretnego narzędzia do kontroli pracy układu.
