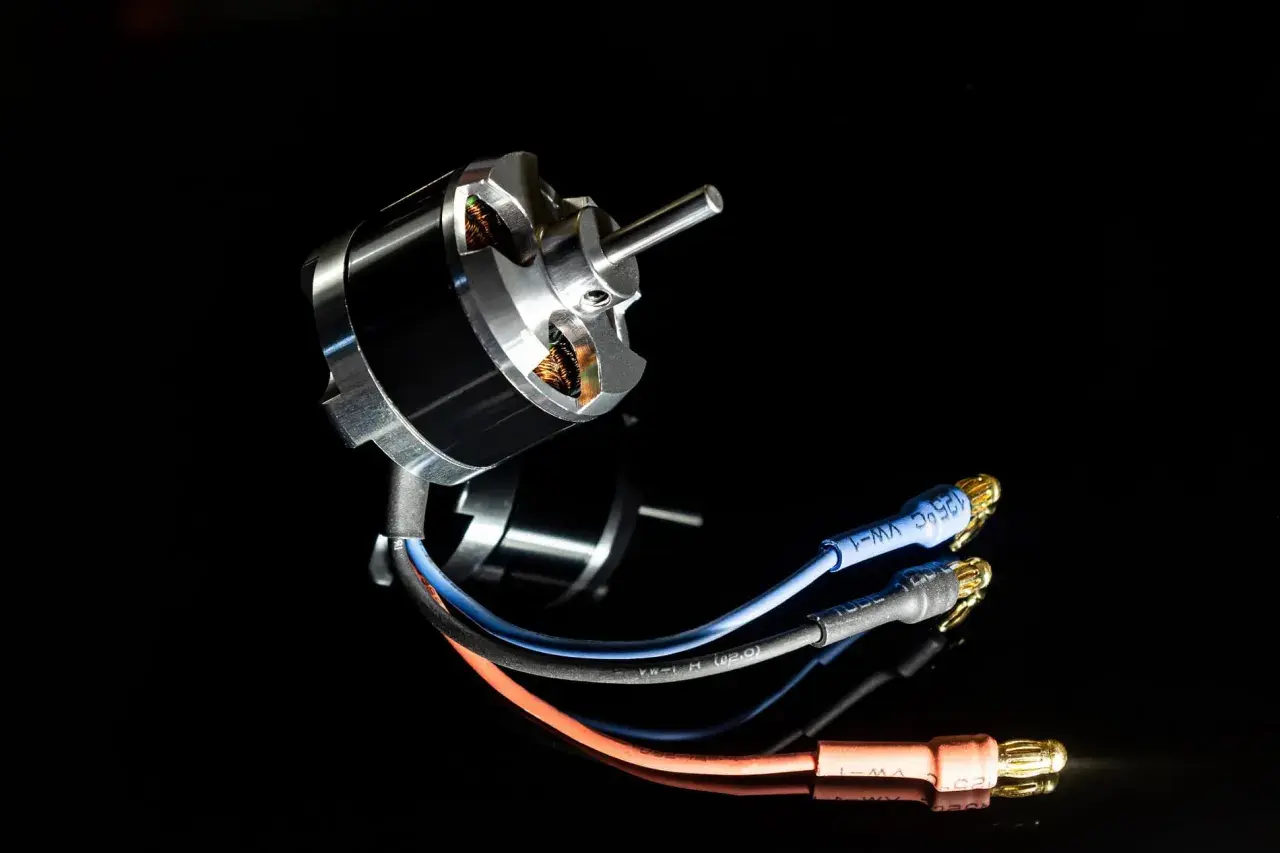

Napędy bezszczotkowe BLDC - Jak działają i jak je dobrać?

Napędy bezszczotkowe zyskały popularność nie dlatego, że są modne, ale dlatego, że w wielu układach po prostu działają lepiej: są cichsze, trwalsze i łatwiej je dopasować do automatyki niż klasyczne rozwiązania ze szczotkami. W tym artykule pokazuję, jak rozumieć ich budowę, czym różni się sterowanie sensored od sensorless, kiedy BLDC ma przewagę oraz na co patrzeć przy doborze do warsztatu, CNC albo lżejszej automatyki przemysłowej. Zrobię to praktycznie, bez sztucznego teoretyzowania.

Czym są napędy bezszczotkowe i dlaczego ta nazwa bywa myląca

W praktyce mówimy o silniku zasilanym z prądu stałego, ale sterowanym elektronicznie przez falownik lub dedykowany sterownik. W dokumentacji Microchip dobrze widać, że technicznie jest to silnik synchroniczny z magnesami trwałymi, a nazwa BLDC opisuje raczej sposób zasilania i brak szczotek niż samą fizykę pracy.

To rozróżnienie ma znaczenie, bo od razu ustawia oczekiwania. Taki napęd nie jest „po prostu lepszym silnikiem DC”, tylko układem napędowym: silnik, sterownik i często czujnik położenia pracują razem. Jeśli ktoś chce go podłączyć jak zwykły silnik szczotkowy, zwykle kończy się to rozczarowaniem. Zamiast prostego porównania napięcia dostajesz temat komutacji, ochrony prądowej i dopasowania sterowania do obciążenia.

To właśnie ten kompromis jest najważniejszy: więcej elektroniki w zamian za większą kontrolę, dłuższą żywotność i lepszą kulturę pracy. A skoro elektronika bierze na siebie komutację, warto zobaczyć, jak to działa w praktyce.

Jak działa komutacja i skąd bierze się sprawność

W klasycznym silniku szczotkowym przełączanie prądu robi mechanika. W napędzie bezszczotkowym ten sam efekt realizuje sterownik, który zasila kolejne fazy uzwojeń w odpowiedniej kolejności. Rotor z magnesami trwałymi „podąża” za wirującym polem magnetycznym statora, więc silnik obraca się płynnie, bez fizycznego kontaktu ślizgowego.

W praktyce trzeba znać położenie wirnika. Są dwa główne podejścia. Sterowanie z czujnikami korzysta z czujników Halla albo enkodera i daje dobrą kontrolę przy starcie oraz przy małych prędkościach. Sterowanie sensorless ocenia położenie wirnika na podstawie siły elektromotorycznej wstecznej, czyli back-EMF. To upraszcza konstrukcję i obniża koszt, ale ma ograniczenia przy rozruchu i bardzo wolnym ruchu.

To jeden z powodów, dla których w materiałach TI podkreśla się, że sterowanie sensorless dobrze sprawdza się głównie w zastosowaniach prędkościowych. Jeśli układ ma precyzyjnie pozycjonować albo startować pod ciężkim obciążeniem, sam „spryt” w estymacji położenia nie zawsze wystarczy. Z tego miejsca naturalnie przechodzimy do najważniejszego wyboru: jaką strategię sterowania dobrać do konkretnego zadania.

Jak steruje się napędem BLDC i co wybrać w praktyce

Najczęściej spotkasz trzy podejścia: komutację trapezową, sinusoidalną i FOC, czyli sterowanie polowe. To nie jest akademicka różnica dla samej różnicy. Każda metoda daje inny kompromis między prostotą, hałasem, tętnieniami momentu i sprawnością.

W materiałach TI dobrze widać praktyczny sens tego podziału: trapez jest prostszy, sinus obniża hałas, a FOC daje najlepszą kontrolę momentu i sprawności, ale wymaga najwięcej od elektroniki i strojenia. Ja patrzę na to tak: jeśli napęd ma jedynie „kręcić i nie przeszkadzać”, nie ma sensu przepłacać za najbardziej zaawansowaną metodę. Jeśli ma pracować w osi roboczej albo w układzie, który czuje każdą zmianę obciążenia, prostsza komutacja zwykle szybko ujawnia swoje ograniczenia.

W praktyce sterowanie odbywa się przez PWM, czyli zmianę wypełnienia impulsów. To właśnie PWM pozwala regulować prędkość, a w bardziej zaawansowanych układach również prąd i moment. Jeśli napęd ma działać stabilnie, sam sygnał PWM nie wystarczy - potrzebna jest jeszcze sensowna pętla sprzężenia zwrotnego. I tu zaczyna się część, którą w automatyce widać najczęściej.

Gdzie te napędy sprawdzają się najlepiej w automatyce i warsztacie

Najbardziej lubię patrzeć na BLDC przez pryzmat realnych zastosowań, bo wtedy od razu widać, za co się płaci. W warsztacie i automatyce ten typ napędu ma sens wszędzie tam, gdzie liczy się ciągła praca, niski hałas, dobra sprawność i ograniczona obsługa serwisowa.

• Wentylatory i dmuchawy - prosta praca prędkościowa, mało serwisu, cicha praca.
• Pompy chłodziwa i obiegowe - stabilny moment przy zmiennym obciążeniu i dobra efektywność energetyczna.
• Napędy pomocnicze w CNC - podajniki, przesuwy pomocnicze, małe osie i układy transportowe.
• Robotyka i pozycjonery - tam, gdzie ważna jest szybka reakcja i precyzyjna regulacja momentu.
• Elektronarzędzia bateryjne - wysoka sprawność przekłada się na dłuższy czas pracy z akumulatora.

W tych zastosowaniach nie chodzi tylko o „wyższą klasę” silnika. Chodzi o to, że bezszczotkowy układ lepiej znosi długą pracę, częste załączanie i wymagania związane z kulturą pracy. W automatyce przemysłowej daje to również prostsze spełnienie wymagań BHP i ograniczenie serwisów w miejscach, gdzie dostęp do maszyny jest niewygodny. To jednak działa dobrze tylko wtedy, gdy napęd jest dobrze dobrany, więc przechodzę do części najbardziej praktycznej.

Jak dobrać napęd do projektu bez przepłacania

Ja zawsze zaczynam od obciążenia, a dopiero potem patrzę na sam silnik. To oszczędza pieniądze i czas. Dla wielu projektów największy błąd polega na tym, że ktoś wybiera model po prędkości obrotowej, a zapomina o momencie przy rozruchu, chłodzeniu i realnym profilu pracy.

1. Określ tryb pracy - stała prędkość, częste starty, pozycjonowanie, praca rewersyjna.
2. Sprawdź moment i prąd - osobno ciągły oraz szczytowy, bo te wartości mówią więcej niż sama moc znamionowa.
3. Dobierz napięcie zasilania - w automatyce bardzo często spotyka się 24 V, 48 V i wyższe poziomy zależnie od aplikacji.
4. Zdecyduj o sensorach - czujniki Halla lub enkoder, jeśli potrzebujesz ruszać pod obciążeniem albo trzymać pozycję.
5. Uwzględnij chłodzenie - zabudowany silnik bez przepływu powietrza zachowuje się zupełnie inaczej niż napęd testowany na stole.
6. Sprawdź sterownik - nie każdy driver obsłuży wymagany prąd, metodę komutacji i sygnały zwrotne.
7. Pomyśl o EMI i okablowaniu - przy dłuższych przewodach i dużych zboczach sygnału zakłócenia potrafią zepsuć cały układ.

Jeśli projekt jest prosty, nie zawsze warto iść w najbardziej rozbudowaną elektronikę. Ale jeśli napęd ma pracować w maszynie produkcyjnej, lepiej od razu sprawdzić marginesy bezpieczeństwa, bo później każda poprawka kosztuje więcej niż rozsądny dobór na starcie. Na tym tle łatwo wskazać kilka błędów, które widzę najczęściej.

Najczęstsze błędy przy uruchamianiu i serwisie

Najbardziej kosztowne pomyłki zwykle nie są spektakularne. To drobiazgi, które wychodzą dopiero po kilku godzinach pracy lub po pierwszym przeciążeniu. Z mojego doświadczenia najczęściej psują cały projekt cztery rzeczy.

• Dobór wyłącznie po obrotach - wysoka prędkość nic nie daje, jeśli brakuje momentu przy starcie.
• Ignorowanie warunków termicznych - silnik testowany „na sucho” może w zabudowie szybko łapać temperaturę, której nie było widać na stole.
• Stosowanie sensorless tam, gdzie potrzebna jest pozycja - przy małych prędkościach i rozruchu taki układ bywa po prostu za mało przewidywalny.
• Brak uwagi na EMI - źle poprowadzone przewody sterujące i zasilające potrafią generować zakłócenia trudne do zdiagnozowania.

Warto też pamiętać, że sama wymiana silnika szczotkowego na bezszczotkowy bez zmiany sterownika prawie nigdy nie jest prostym „plug and play”. Potrzebny jest układ, który umie zasilać fazy, odczytywać położenie i reagować na przeciążenie. Jeśli ten etap zrobisz porządnie, napęd odwdzięczy się długą i spokojną pracą. Na końcu zostaje jeszcze jedno praktyczne pytanie: kiedy BLDC naprawdę się opłaca, a kiedy lepiej wybrać coś innego.

Kiedy BLDC jest strzałem w dziesiątkę, a kiedy lepiej wybrać inny napęd

Używam tego typu napędów wtedy, gdy liczy się połączenie sprawności, trwałości i kultury pracy. To bardzo dobry wybór do wentylacji, pomp, lekkiej automatyki, robotyki, kompaktowych układów napędowych i urządzeń zasilanych bateryjnie. W takich miejscach brak szczotek naprawdę robi różnicę: mniej serwisu, mniej strat i mniej hałasu.

Są jednak sytuacje, w których nie warto forsować BLDC na siłę. Jeśli potrzebujesz absolutnie prostego i taniego układu o niewielkich wymaganiach, zwykły silnik szczotkowy może być rozsądniejszy. Gdy potrzebujesz bardzo mocnego trzymania pozycji przy niskiej prędkości, czasem lepiej sprawdza się serwonapęd z enkoderem albo inna architektura sterowania. Z kolei przy dużych mocach i pracy ciągłej trzeba uczciwie ocenić koszt całego systemu, nie tylko samego silnika.

Jeśli miałbym zostawić jedną praktyczną myśl, byłaby taka: w napędzie bezszczotkowym największą wartość daje nie sam wirnik z magnesami, ale dobrze dobrany sterownik, chłodzenie i sposób sprzężenia zwrotnego. Gdy te trzy elementy są spójne, układ pracuje długo, cicho i przewidywalnie. I właśnie od tego warto zacząć każdy projekt z BLDC.
